واقيات الحواف المصنوعة من الفولاذ المقاوم للصدأ: القياس، اللوحات الجانبية وخلوص التركيب

قد يُحيط واقي الحافة بالوصلة، ومع ذلك يصعب تركيبه أو إزالته. قد يكون جسم الواقي بعيدًا عن الحافة، لكن قد تلامس اللوحة الجانبية دعامة بارزة، أو قد يواجه المزلاج دعامة أنبوب، أو قد يصطدم الجزء المفصلي بجدار قبل أن يُفتح بالقدر الكافي.

لتحديد حجم واقيات الشفة المصنوعة من الفولاذ المقاوم للصدأ، قم بتسجيل أبعاد الشفة المجمعة، والملف الجانبي الذي يمر عبر كل فتحة من فتحات اللوحة الجانبية، والمساحة اللازمة لوضع الغطاء وإغلاقه وفتحه وإزالته.يُعدّ حجم الأنبوب الاسمي نقطة انطلاق، وليس مواصفات حماية كاملة.

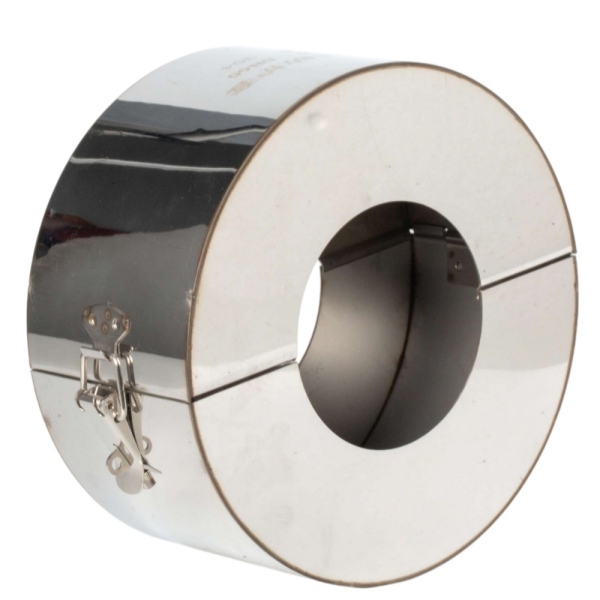

بي إس تي فليكسواقيات حواف من الفولاذ المقاوم للصدأاستخدم غلافًا معدنيًا بألواح جانبية حلقية، وفتحة مفصلية، وقفل مزلاج. قائمة التحقق من القياسات التالية مخصصة لمراجعة عروض الأسعار والرسومات؛ أما أبعاد التصنيع النهائية والمسافات الفاصلة فتتطلب تأكيدًا للتجميع المختار.

ابدأ بوصلة الشفة الكاملة

حدد معيار الفلنجة، وحجمها الاسمي، وتصنيف الضغط، ونوع الوصلة قبل أخذ الأبعاد. اذكر التصنيف القياسي الدقيق بدلاً من وصف الوصلة بأنها فلنجة أمريكية أو أوروبية أو يابانية فقط.

تستخدم BSTFLEX أبعاد شفة HG/T 20592 كمرجع لتحديد المقاسات. ويمكن مراجعة معايير الشفة الأخرى بالرجوع إلى الرسومات ذات الصلة والقياسات الفعلية. يُحدد تصنيف ضغط الشفة وصلة الأنابيب، ولا يُحدد تصنيف ضغط الحماية الخارجية.

قم بقياس الوصلة بعد تجميعها، مع وجود الصواميل والصفائح والمسامير في مكانها. لاحظ أي فواصل أو محولات أو وصلات أجهزة بين الحواف. حدد العناصر التي تختلف عن الرسم المرجعي بدلاً من افتراض أن أبعاد الحافة القياسية تصف التركيب بأكمله.

القياسات التي يجب تضمينها في استفسار عن واقي الشفة

استخدم المليمترات أو البوصات بشكل متسق، وحدد نقاط نهاية القياس على الرسم التخطيطي. وعلى وجه الخصوص، ميّز بين عرض زوج الشفة والمساحة الكلية التي تشغلها مثبتاته.

هذه قياسات للوصلات، وليست أبعادًا نهائية للواقي. القطر الخارجي للشفة ليس هو نفسه القطر الخارجي للواقي، ولا ينبغي أن يصبح عرض التجميع المقاس تلقائيًا هو المسافة النهائية بين الألواح الجانبية.

تحتاج الألواح الجانبية إلى فحص أبعاد خاص بها

الألواح الجانبية الحلقية هي الأجزاء ذات الشكل الحلقي المحيطة بفتحات الأنابيب. وهي تمتد إلى الداخل من الغلاف الخارجي، لذا يجب التحقق من موضعها مقابل الميزات التي لا يمكن أن يحيط بها شريط مفتوح الجوانب.

افحص كل طرف على حدة. قد يختلف شكل الأنبوب المستقيم من جهة عن شكل جسم الصمام أو وصلة الشفة من الجهة الأخرى. سجّل القطر عند موقع اللوحة الجانبية المقترح، وليس فقط عند أقرب جزء مناسب من الأنبوب المكشوف.

حدد أيضًا مكان انتهاء العزل أو التكسية. وضح ما إذا كان سيبقى خارج الغطاء الواقي، أو يمر عبر فتحة، أو يُزال وفقًا لخطة التركيب المتفق عليها. لا تترك هذا القرار للمُركِّب بعد تصنيع الغطاء.

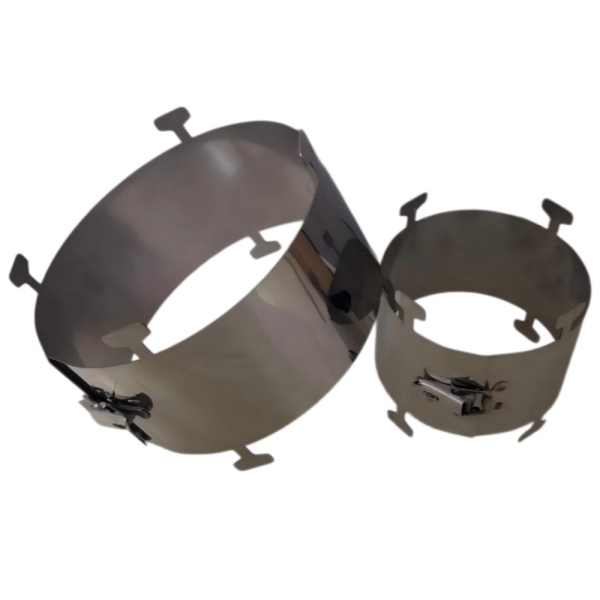

للحصول على بديل مفتوح الجوانب، قارن بين تصميمواقيات حواف من الفولاذ المقاوم للصدأ من نوع الشريط. تعمل الألواح الجانبية على تغيير هندسة التغطية ومتطلبات التركيب؛ وجودها وحده لا يدل على مستوى أعلى من الحماية من الرذاذ أو الاحتواء المحكم للضغط.

تحقق من ثلاثة أنواع مختلفة من مسافات التركيب

المساحة المحيطة بالحارس المغلق

راجع أقصى محيط خارجي للتجميعة المقترحة، بما في ذلك المفصلة والمزلاج. قد لا يوفر قطر الجسم الذي يتناسب مع المسافة بين أنبوبين مساحة كافية لآلية الإغلاق. وضح الوضعية المقصودة بالنسبة للمعدات المجاورة.

مساحة لتشغيل المزلاج وفتح الغطاء

تحقق من إمكانية وصول يد المشغل وحركة المزلاج، بالإضافة إلى مسار الجزء المفصلي. لا تُعدّ الفجوة بجانب الغطاء المغلق مساحة كافية لفتحه بالضرورة. في حال وجود قيود على التوجيه، حدد جانب المفصلة وجانب المزلاج المقترحين على الرسم.

مساحة لتركيب وإزالة الواقي

ضع في اعتبارك المسار الذي يسلكه الغطاء المفتوح للوصول إلى نقطة التوصيل ثم رفعه مرة أخرى. يشمل ذلك الدعامات الثابتة والصمامات المجاورة وأي معدات لا يمكن تحريكها أثناء الصيانة الدورية. بالنسبة لتوصيل الصمام، راجع حركة المقبض أو المشغل بشكل منفصل عن حركة فتح الغطاء الواقي.

كمثال على التصميم، قد تحتاج مجموعتان من الحواف المتطابقة في جميع الجوانب الأخرى إلى توجيهات مختلفة للحماية عند وضع إحداهما بجوار جدار. قد تكون أبعاد الوصلة متطابقة بينما تختلف مساحة الفتحة العملية. لهذا السبب، يجب أن تُرفق صورة مقربة للحافة بصورة أوسع.

احتفظ بالأبعاد المقاسة منفصلة عن بدلات التصميم.

يرجى تقديم الأبعاد كما تم قياسها بدلاً من إضافة هامش غير محدد لكل قيمة. يحتاج المورد إلى معرفة الأرقام التي تصف الوصلة والأرقام التي تصف الغطاء النهائي المطلوب.

بالنسبة للتركيبات التي تعمل في درجات حرارة عالية، سجّل ما إذا كانت القياسات قد أُجريت والنظام بارد، وقدّم ظروف التشغيل. حدّد أي حركة متوقعة يتطلبها مهندس المشروع في تصميم الحماية. ينبغي مراجعة اختيار المواد، والملاءمة، وتفاوتات التصنيع، وسهولة الوصول إلى التركيب معًا.

لا يُعدّ توسيع فتحة الأنبوب أو زيادة حجم الهيكل حلاً أفضل بالضرورة، إذ يُغيّر ذلك من نطاق التغطية وموضع الواقي. لذا، يُنصح بتحديد المسافات المطلوبة بدقة على الرسم التخطيطي بدلاً من توسيع الفتحات أو إجبار المزلاج على الإغلاق أثناء التركيب.

أرسل صورًا توضح عملية التركيب

يجب أن تُظهر الواجهة الأمامية محيط الحافة وموضع الأنبوب. ويجب أن تُظهر الواجهة الجانبية العرض المُجمّع، وبروزات المسامير، ومواقع الألواح الجانبية المقترحة. ويجب أن تُظهر واجهة أوسع الدعامات، والمعدات المجاورة، ومسار فتح وإزالة الغلاف.

قم بتسمية الصور برقم الاتصال المستخدم في ورقة الأبعاد. أضف تعليقات توضيحية بالقياسات في حال صعوبة الوصول؛ ولا ينبغي التعامل مع الصور التي لا تحتوي على أبعاد على أنها رسومات بمقياس رسم.

في المشاريع التي تتضمن عدة أحجام للشفة، استخدم سطرًا منفصلاً لكل وصلة وحالة تركيب مختلفة. سجّل الكمية ومتطلبات المواد وتعديل الرسم بجانب القياسات. لا يُعدّ تطابق أحجام الأنابيب وحده سببًا كافيًا لتجميع جميع الحواجز تحت حجم واحد.

راجع الملاءمة والوظيفة الوقائية بشكل منفصل

يجب أن يتوافق الغلاف ذو الحجم المناسب مع وظيفة الحماية المطلوبة. حدد وسط العملية، وظروف التشغيل العادية والقصوى، والتغطية المطلوبة، وأي متطلبات أداء أو توثيق خاصة بالمشروع.

عند الحاجة إلى شبكة داخلية، حدد هذا التصميم بشكل صريح.واقي حافة شبكي متعدد الطبقات من الفولاذ المقاوم للصدأيتضمن التصميم مكونًا شبكيًا داخليًا يجب مراعاته مع الشريط المحيط والإغلاق. ولا ينبغي افتراض وجوده داخل كل غطاء من الفولاذ المقاوم للصدأ.

لا يُصلح الواقي الخارجي تسرب الحشية ولا يُعيد سلامة الوصلة المثبتة بالبراغي. يجب أن تبقى جميع متطلبات الفحص أو التصريف أو التهوية المنصوص عليها في التصميم المعتمد كما هي.

يرجى تأكيد الوصول قبل قبول الحارس.

عند مراجعة الرسومات، تحقق من التوافق الداخلي، وفتحات الألواح الجانبية، والأبعاد الخارجية، واتجاه المفصلات والمزالج المُراد استخدامها. أضف إلى ذلك إمكانية الوصول اللازمة للتركيب والإزالة، وليس فقط صورة للمنتج وهو مغلق.

يجب أن تتم عمليات القياس والتركيب والإزالة بواسطة أفراد مُصرَّح لهم وفقًا لإجراءات العمل الآمنة في الموقع، مع التحكم في الضغط ودرجة الحرارة وغيرها من مصادر الطاقة الخطرة حسب الحاجة. لا تقترب من أي تسريب نشط لقياس وصلة أو ضبط أي حاجز.

في مرحلة التركيب المعتمدة، تأكد من إغلاق الغلاف بإحكام دون الحاجة إلى إجباره، وأن الألواح الجانبية لا تعيق عمل المثبتات أو المعدات المحيطة. في حال وجود أي خلل في التركيب، يجب إحالة الأمر إلى الجهة المختصة للمراجعة، ولا يجوز تصحيحه بثني الغلاف أو قطع الفتحات في الموقع.

أسئلة شائعة حول تحديد مقاسات واقيات الحواف

هل يمكن طلب واقي بناءً على الحجم الاسمي للأنبوب فقط؟

لا يُقصد بهذا مراجعة المقاسات بشكل كامل. يجب تضمين معيار الشفة، وتصنيف الضغط، والأبعاد بعد التجميع، وبروزات المثبتات، وقيود التركيب. تُحدد هذه المعلومات كلاً من الوصلة والمساحة المتاحة حولها.

ما مقدار الخلوص الذي يجب تركه حول فتحات الأنابيب؟

لا يحدد هذا الدليل مسافة أمان موحدة. يجب تقديم الشكل الفعلي لكل فتحة، وظروف التشغيل، وأي متطلبات حركة. يجب تأكيد الفتحات النهائية ومساحاتها المسموح بها على الرسم المعتمد للحماية.

ماذا لو كان الهيكل مناسبًا لكن الألواح الجانبية تلامس المسامير؟

أعد فحص العرض المحوري والبروزات الموضحة في الرسم. زيادة قطر الجسم وحدها لا تحل مشكلة التداخل المحوري. قدّم قياس العائق للمراجعة قبل تركيب الغطاء أو تعديله.

اطلب عرض سعر لحماية الشفة بناءً على الرسم الهندسي

أرسل إلى BSTFLEX مواصفات الفلنجة القياسية، والحجم الاسمي، ورمز الضغط، وأبعاد الوصلة المقاسة، وصور التركيب. يرجى تضمين نوع الوسط المستخدم، ودرجة الحرارة، والضغط مع الوحدات، ونوع وكمية الفولاذ المقاوم للصدأ المطلوبة.

راجعتفاصيل منتج واقيات حواف الفولاذ المقاوم للصدأأو قارن التكوينات الأخرى في مجموعتناأغطية حماية الفلنجات والصماماتيتراوح.

أرسل رسم الفلنجة ومتطلبات الخلوص للحصول على عرض سعر.بالنسبة للطلبات المتكررة، يرجى تضمين رقم الرسم المعتمد مسبقًا وتحديد أي تغييرات في الاتصال أو المعدات المحيطة.
