شريط العزل المصنوع من البازلت للأنابيب الصناعية: اختيار المواد والتثبيت

شريط العزل البازلتي عبارة عن نسيج ضيق مصنوع من خيوط ألياف البازلت ويستخدم للتغليف الحراري الموضعي، وعزل الأنابيب، وعزل المعدات. بالنسبة لأنابيب الصناعة، ينبغي اختيار المادة بناءً على درجة الحرارة الفعلية عند الشريط، والتغطية المطلوبة، والتلامس الميكانيكي، وطريقة التثبيت. ولا يُنصح باختيار شريط البازلت لمجرد أن أليافه تتحمل درجة حرارة أعلى من المنسوجات الأخرى.

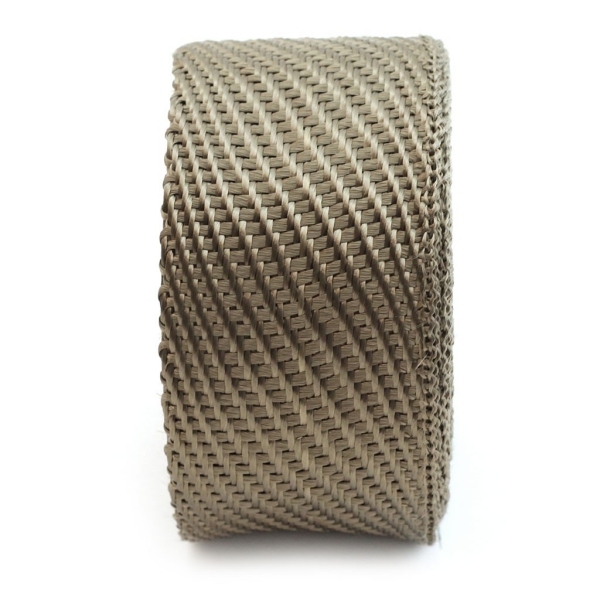

بي إس تي فليكس شريط بازلت مقاوم للحرارة العالية يُورَّد هذا المنتج على شكل شريط عازل صناعي منسوج بأطوال مختلفة. يشرح هذا الدليل ما يجب على مُصنِّع المعدات الأصلية أو مُقاول الصيانة أو مُشتري مواد العزل تحديده قبل استخدام شريط البازلت على الأنابيب والمعدات الساخنة.

ابدأ بالأنابيب وواجب العزل

حدد أولاً الوظيفة المتوقعة من الشريط. يمكن استخدام شريط منسوج ضيق كعازل موضعي، أو طبقة تغليف خارجية، أو نسيج داعم في تركيب حراري مُصنّع، أو طبقة واقية حول أجزاء ساخنة مُحددة. هذه وظائف مختلفة.

إذا كان للمشروع حدٌّ مُحدد لفقدان الحرارة أو درجة حرارة قصوى للسطح الخارجي، فيجب تقييم نظام العزل بالكامل. يُمكن أن يؤثر قطر الأنابيب، ودرجة حرارة العملية، وسُمك العزل، وحركة الهواء، والانبعاثية، والغطاء الخارجي، وجودة التركيب على النتيجة. ولا تُشير درجة حرارة تشغيل ألياف البازلت وحدها إلى درجة حرارة السطح النهائية.

لإجراء عملية إصلاح أو تحديث، حدد ما تم تركيبه سابقًا. لا تفترض أن الشريط المنسوج الداكن مصنوع من البازلت. تأكد من المادة السابقة، والعرض، والسماكة، وطريقة التثبيت إن أمكن.

متى ينبغي النظر في استخدام شريط البازلت؟

يمكن تقييم شريط البازلت عندما تكون هناك حاجة إلى شريط من الألياف المعدنية المنسوجة للتغليف الحراري الصناعي، وكان التصميم المختار مناسبًا لدرجة الحرارة ومتطلبات المناولة. تشمل التطبيقات الصناعية النموذجية ما يلي:

• عزل الأنابيب الساخنة؛
• تغليف خطوط الإنتاج بالبخار؛
• صيانة الغلايات والأفران؛
• تفاصيل عزل السخانات الصناعية؛
• صيانة التوربينات وتوليد الطاقة؛
• مكونات مانعة للتسرب أو حشية ذات درجة حرارة عالية حيث يتم تحديد شريط منسوج؛
• تجميعات العزل المصنعة ومكونات وصلات التمدد حيث يكون البازلت مادة معتمدة.

لا تعني هذه التطبيقات أن نوعاً واحداً من الأشرطة مناسب لكل أنبوب أو حشية أو وصلة تمدد. حدد ظروف التعرض الفعلية، والحمل الميكانيكي، ومعايير القبول.

البازلت مقابل الألياف الزجاجية: لا تقارن فقط درجة الحرارة القصوى

بالنسبة للمشترين الصناعيين، تكمن المقارنة المفيدة في التطابق التام بين تركيبات الأشرطة النهائية. قد تختلف أشرطة البازلت والألياف الزجاجية في التركيب الكيميائي للألياف، وبنية الخيوط، ومقاومة التآكل، والمرونة، والأحجام المتاحة، وحدود الخدمة.

كما توفر شركة BSTFLEX شريط عازل من الألياف الزجاجية المنسوجةعندما يبدو كلا المادتين ممكناً من الناحية الفنية، قارن بينهما باستخدام متطلبات التركيب بدلاً من افتراض أن المادة ذات درجة الحرارة المنشورة الأعلى هي بالضرورة الخيار الأفضل للشراء.

إذا كان هيكل الألياف الزجاجية المعتمد يفي بشروط التشغيل، فإن استبداله بالبازلت قد يزيد التكلفة دون حل المشكلة الأساسية. أما إذا لم تفي الألياف الزجاجية بالمتطلبات الحرارية أو الميكانيكية، فيجب توثيق ذلك وتقييم البازلت بناءً عليه.

استخدم درجة حرارة تشغيل الشريط النهائي، وليس درجة الانصهار.

تُدرج معلومات المنتج الحالية BSTFLEX p118 قيمة درجة حرارة التشغيل لشريط البازلت، وتُدرج بشكل منفصل قيمة أعلى لنقطة الانصهار. هاتان القيمتان غير قابلتين للتبديل.

تُشير نقطة الانصهار إلى تحوّل المادة، وهي ليست درجة حرارة التشغيل المستمر الموصى بها للمنتجات المنسوجة. ويمكن التحكم في حد الخدمة القابل للاستخدام من خلال قوة الألياف، وبنية الخيوط، ومعالجة السطح، والحمل الميكانيكي، وظروف التركيب.

عند الشراء، يُرجى طلب درجة حرارة التشغيل المستمرة وأي حد أقصى للتعرض لفترة قصيرة لنوع الشريط المحدد. في حال تعرض الأنبوب لذروات بدء التشغيل أو دورات حرارية، يُرجى تقديم درجة الحرارة القصوى والمدة والتكرار بشكل منفصل.

لا تنشر أو تحدد درجة حرارة مستمرة أعلى لمجرد أن منتجًا آخر من البازلت أو نسيجًا أو منافسًا يستخدم رقمًا أعلى.

حدد عرض الشريط حول شكل الأنبوب

يغطي الشريط العريض مساحة أكبر في كل لفة، لكنه ليس بالضرورة أسهل في التركيب. حول أنبوب مستقيم يسهل الوصول إليه، قد يقلل الشريط العريض من عدد اللفات. أما حول الأنابيب ذات الأقطار الصغيرة، والمرفقات، ووصلات الفروع، والأقواس، فقد يكون الشريط الأضيق أكثر اتساقًا.

قم بقياس القطر الخارجي عند سطح التغليف الفعلي. إذا تم وضع شريط البازلت فوق طبقة عازلة أخرى، فاستخدم القطر الخارجي لتلك الطبقة بدلاً من القطر الاسمي للأنبوب.

سجل العوائق قبل الطلب:

• دعامات وأنابيب تثبيت؛
• الصمامات والشفاه؛
• توصيلات الأجهزة؛
• اللحامات التي تتطلب إمكانية الوصول للتفتيش؛
• خطوط فرعية؛
• لوحات الأسماء أو بطاقات التعريف التي يجب أن تظل مرئية.

في الحالات التي يُتوقع فيها إجراء صيانة متكررة، حدد نقاط البداية والنهاية بحيث يمكن إزالة الشريط دون الإخلال بنظام العزل الأكبر.

حدد التداخل كشرط من شروط التثبيت

يؤثر التداخل على التغطية وكمية المواد والسماكة الموضعية. لا تترك الأمر لكل فني تركيب ليقرره إلا إذا كانت إجراءات المشروع تسمح بهذا التباين.

حدد التداخل كنسبة مئوية من عرض الشريط أو كزيادة في الأبعاد لكل لفة. استخدم نفس الطريقة في الرسم، وتعليمات العمل، وتقدير المواد.

عند الانحناءات والوصلات، قد يختلف التداخل المرئي عن القيمة الاسمية في الأنابيب المستقيمة. لذا، يُنصح بتجربة أكثر الأشكال الهندسية تعقيدًا قبل تقدير كمية الإنتاج الكبيرة. قد تتسبب التجاعيد والتداخلات الموضعية الكبيرة في تراكم غير متساوٍ، وقد تعيق عمل الأجزاء المجاورة.

تؤدي إضافة طبقات إضافية إلى زيادة سمك المادة ولكنها لا ترفع الحد الأقصى لدرجة حرارة التشغيل المعتمدة لبنية ألياف البازلت.

يجب أن تتناسب أدوات التثبيت الميكانيكية مع بيئة الأنابيب

لا يتمتع شريط البازلت المنسوج العادي بوظيفة لاصقة ذاتية إلا إذا تم طلب تصميم داعم خاص. ولذلك، يعتمد ثباته على المدى الطويل على طريقة التغليف والتثبيت المعتمدة.

بحسب تصميم المعدات، قد تُستخدم أسلاك أو أربطة أو وصلات مناسبة، أو أي ترتيب ميكانيكي آخر معتمد لدرجة حرارة التشغيل والبيئة المحيطة، لتثبيت الغلاف. يجب أن يثبت الغلاف دون قطع النسيج أو إتلاف غلاف الأنبوب أو الكابل أو الخرطوم أو العازل الموجود أسفله.

ضع في اعتبارك التمدد الحراري والاهتزاز. قد يتصرف التثبيت المحكم على أنبوب بارد وثابت بشكل مختلف بعد التسخين والتبريد المتكررين أو عند اهتزاز المعدات المتصلة به.

لا تستخدم الشريط أو طريقة تثبيته كدعامة هيكلية للأنابيب. فوظيفة تثبيت العزل تختلف عن وظيفة دعم الأنابيب.

انتبه إلى الدعامات والمفاصل ونقاط الإنهاء

عادةً ما يكون تركيب الأنابيب المستقيمة هو الجزء الأبسط في عملية العزل. أما الدعامات والمرفقات ونقاط التوصيل فهي أكثر عرضة للتسبب في تغطية غير متساوية أو تآكل موضعي.

دعامات الأنابيب

تأكد من عدم ملامسة الشريط لحذاء أو مشبك أو حافة داعمة. قد يؤدي تكرار الحركة إلى تلف أي نسيج منسوج. إذا تعذر تجنب الاحتكاك، فقد يتطلب التركيب استخدام قطعة حماية إضافية ضد التآكل.

الكوع

استخدم عرضًا وزاوية التفاف تسمح للمادة بمتابعة نصف القطر دون طي شديد. يُعدّ التركيب التجريبي أكثر موثوقية من افتراض أن نفس التداخل المستخدم في قسم مستقيم سينجح تلقائيًا حول انحناء حاد.

النهايات والانتقالات

حدد كيفية تثبيت اللفة الأخيرة. لا تترك حافة سائبة بالقرب من الآلات المتحركة أو نقطة التفتيش. إذا كان غلاف البازلت يلتقي بنظام عزل آخر، فحدد نقطة الانتقال بدلاً من الاعتماد على تداخل مرتجل.

تحقق من التعرض للمواد الكيميائية باستخدام سائل العملية الفعلي

يُوصف البازلت غالبًا بأنه مقاوم للمواد الكيميائية، لكن هذا الوصف العام لا يكفي لتحديد المواصفات الصناعية. فالتوافق الكيميائي يعتمد على نوع المادة الكيميائية وتركيزها ودرجة الحرارة ومدة التعرض.

إذا كان الشريط قد يلامس مواد كيميائية أو زيوت أو سوائل تنظيف أو مكثفات، فيرجى ذكر أسمائها وظروف تشغيلها. اطلب معلومات التوافق الخاصة بتركيبة البازلت. لا تعمّم ادعاءات المواد العامة على أنها مقاومة شاملة للأحماض أو القلويات أو المذيبات.

ضع في اعتبارك أيضًا ما يحدث بعد التلوث. قد يبقى النسيج سليمًا أثناء امتصاصه أو احتفاظه بسائل العملية. ينبغي أن تعكس متطلبات الصيانة والتنظيف والاستبدال ظروف المصنع الفعلية.

لا تستخدم شريط البازلت لإصلاح الأنابيب المقاومة للضغط

شريط العزل الحراري ليس منتجًا لإصلاح الضغط. لا ينبغي استخدامه لإخفاء تسرب الأنابيب أو اللحام المتشقق أو حدود الضغط المتضررة.

في حال وجود عيب ميكانيكي في أحد الخطوط، يجب اتباع إجراءات الفحص والإصلاح المعتمدة في المصنع. ولا يُعتدّ بشريط البازلت إلا لغرض العزل أو الحماية المحدد له، وذلك بعد التأكد من سلامة نظام احتواء الضغط.

الموافقة على الشريط اللاصق على جزء نموذجي من الأنبوب

قبل إعادة الشراء، قم بتثبيت شريط البازلت المقترح على قسم نموذجي باستخدام العرض المقصود والتداخل وعدد مرات المرور وطريقة التثبيت.

سِجِلّ:

• رقم قطعة الشريط وبنيته؛
• العرض والسمك الاسمي؛
• قطر الأنبوب الخارجي أو المعزول؛
• تداخل؛
• عدد مرات تغليف المنتجات؛
• تثبيت المواد والتباعد؛
• درجة حرارة التشغيل ودرجة الحرارة القصوى؛
• أي تعرض للمواد الكيميائية أو الرطوبة؛
• نتيجة الفحص بعد دورة التشغيل المتفق عليها.

افحص الغلاف بحثًا عن أي انزياح، أو أنابيب مكشوفة، أو حواف تالفة، أو مثبتات مفكوكة، أو تآكل في نقاط التلامس. في حال كان الأداء الحراري شرطًا أساسيًا للقبول، قم بقياس درجة الحرارة المطلوبة أو معدل فقدان الحرارة بدلاً من الموافقة على النظام بناءً على مظهره فقط.

ما الذي يجب على المشتري الصناعي إدراجه في طلب عرض الأسعار؟

شريط عازل من البازلت من شركة سورس لأنابيب الصناعة

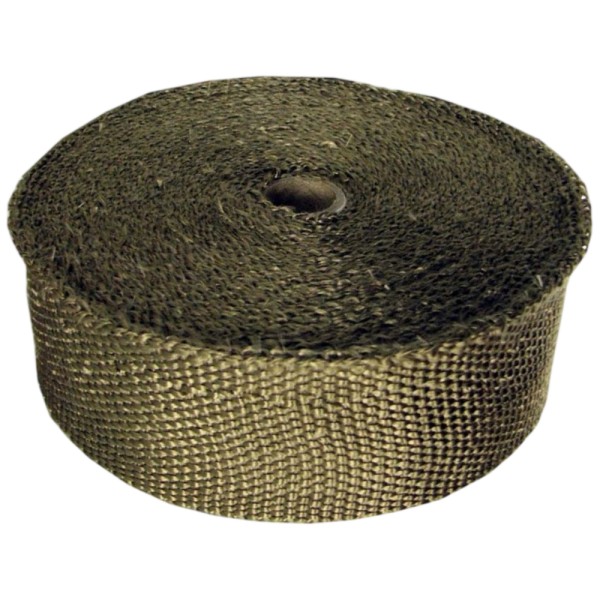

تعرض صفحة منتج BSTFLEX p118 الحالية شريط البازلت المنسوج بعرض يتراوح من 25 مم إلى 200 مم، وسماكة قياسية 1.5 مم، ولفائف بطول 30 مترًا. يمكن مراجعة العروض الخاصة من حيث العرض والسماكة والطول والتغليف عند الاستفسار. يرجى التأكد من مواصفات الإنتاج الحالية والبيانات الفنية ذات الصلة قبل الموافقة النهائية.

توريدات BSTFLEX شريط بازلت مقاوم للحرارة العالية للاستخدامات الصناعية في العزل الحراري والتغليف. يرجى إرسال أبعاد الأنبوب، ودرجة حرارة التشغيل، وحجم الشريط المطلوب، وطريقة التثبيت، والكمية المطلوبة لاختيار المنتج المناسب وتقديم عرض سعر.

أما بالنسبة للمواد والمنشآت الصناعية الأخرى، فقارن بـ مجموعة أشرطة BSTFLEX الصناعية المقاومة لدرجات الحرارة العالية.

اطلب عرض أسعار لشريط عزل البازلت لمشروع أنابيب أو معدات صناعية.
