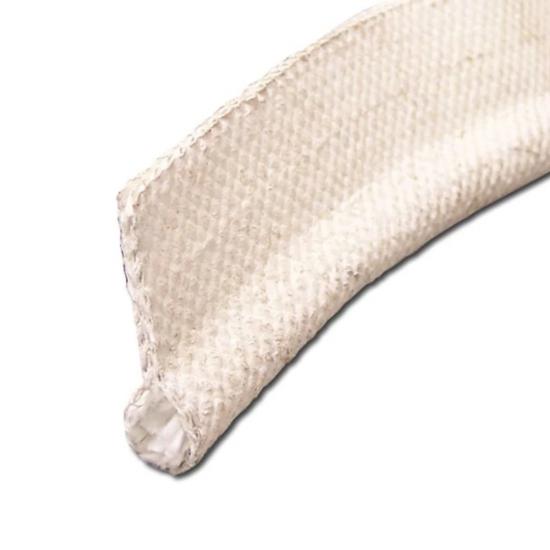

غطاء من الألياف الزجاجية المغلفة بمادة PTFE، قلب من الألياف الزجاجية، حشية على شكل شرغوف

الغطاء من الألياف الزجاجية المغلفة بمادة PTFE، قلب من الألياف الزجاجية، حشية على شكل شرغوفهو حل مرن للعزل الحراري تم تطويره للأبواب والأغطية والمخمدات والقنوات ووصلات الألواح والعلب وغيرها من المعدات التي تتطلب حشية مرنة ذات مقاومة كيميائية جيدة وقدرة واسعة على تحمل درجات الحرارة.

يجمع بناؤه بينغطاء من الألياف الزجاجية المنسوجة المغلفة بمادة PTFEمعحبل ذو لب من الألياف الزجاجيةتوفر الطبقة الخارجية المصنوعة من الألياف الزجاجية المطلية سطحًا واقيًا متينًا، بينما يشكل قلب الألياف الزجاجية قسم الختم القابل للانضغاط ويساعد الحشية على الحفاظ على شكلها أثناء التركيب والضغط المتكرر.

صُممت البصلة المستديرة على شكل شرغوف لتلامس السطح المقابل، بينما يوفر الذيل الملحق بها قسمًا عمليًا للتثبيت. يسمح هذا التصميم للحشية باتباع مسارات إحكام منحنية أو غير مستوية، ويوفر حاجزًا مرنًا حول الأبواب والأغطية وفتحات الوصول.

تُصنّع شركة BSTFLEX حشوات مانعة للتسرب مصنوعة من الألياف الزجاجية المطلية بمادة PTFE، وذلك لتلبية احتياجات معدات الشركات المصنعة الأصلية، وتطبيقات الاستبدال، وأنظمة منع التسرب المتخصصة. ويمكن إنتاج قطر الجزء المنتفخ، وأبعاد الجزء الخلفي، والطول الإجمالي، وشكل الجزء الجانبي وفقًا للتطبيق المطلوب.

هيكل من الألياف الزجاجية المغلفة بمادة PTFE وقلب من الألياف الزجاجية

تستخدم هذه الحشية مادتين متكاملتين بدلاً من الاعتماد على طبقة واحدة لأداء جميع الوظائف. يوفر النسيج الخارجي المصنوع من الألياف الزجاجية والمغطى بمادة PTFE سطح العمل المكشوف، بينما يمنح لب الألياف الزجاجية شكل الشرغوف قوامه ومرونته.

لماذا نستخدم غطاءً من الألياف الزجاجية المطلية بمادة PTFE؟

الغطاء الخارجي مصنوع من الألياف الزجاجية المنسوجة ومغطى بطبقة من مادة PTFE. هذا المزيج مفيد في الأماكن التي قد يتعرض فيها سطح الحشية للمواد الكيميائية أو الرطوبة أو التلوث الناتج عن العمليات أو التغيرات المتكررة في درجات الحرارة.

توفر مادة PTFE سطحًا مقاومًا للمواد الكيميائية، بينما يساهم الركيزة المصنوعة من الألياف الزجاجية في توفير المرونة والاستقرار الحراري. تشكل هذه المواد معًا طبقة خارجية مناسبة للتطبيقات التي قد لا توفر فيها الحشية النسيجية غير المعالجة خصائص السطح المطلوبة.

• هيكل من الألياف الزجاجية المنسوجة المغلفة بمادة PTFE
• مقاومة جيدة للعديد من المواد الكيميائية الصناعية
• هيكل نسيجي مرن
• مناسب للتدوير الحراري المتكرر
• مقاوم للرطوبة والتعرض للعوامل البيئية
• مفيد للتطبيقات التي تتطلب سطح إحكام غير معدني
• مناسب للاستخدام في درجات الحرارة المنخفضة عند تحديد المواصفات المناسبة.

قلب من الألياف الزجاجية لضغط مرن

يمنح اللب الداخلي المصنوع من حبل الألياف الزجاجية الحشية شكلها الدائري المانع للتسرب. وعلى عكس الحشوة المعدنية الصلبة، يتميز اللب النسيجي بمرونته وقابليته للانضغاط عند إغلاق الباب أو اللوحة.

يُعد هذا التصميم مفيدًا بشكل خاص عندما لا تكون أسطح التلامس متجانسة تمامًا. إذ يمكن للبصلة أن تتشوه تحت الضغط وتتكيف مع الاختلافات في مسار الإحكام، مما يساعد على الحفاظ على التلامس على طول الوصلة.

كما يحافظ قلب الألياف الزجاجية على خفة وزن الحشية بشكل عام مع توفير الهيكل المطلوب للحصول على شكل شرغوف متسق.

مصمم لتحمل التغيرات الحرارية والأسطح غير المستوية

نادراً ما تبقى الأبواب الصناعية وألواح الوصول عند درجة حرارة واحدة. أثناء التشغيل، قد تتعرض الحشية لدورات من التسخين والتبريد والضغط والاستعادة.

يعمل الغطاء المصنوع من الألياف الزجاجية المغلفة بمادة PTFE واللب المصنوع من الألياف الزجاجية معًا لتوفير بنية مرنة قادرة على استيعاب التغيرات الحرارية المتكررة. كما يمكن لشكل البصلة أن يتكيف مع الاختلافات الطفيفة في سطح التلامس، مما يجعل هذا النوع من الحشيات مناسبًا لمناطق الإحكام غير المستوية أو غير المنتظمة.

الضغط الصحيح مهم. يجب ضغط الحشية بشكل كافٍ لتكوين سطح مانع للتسرب بشكل مستمر دون سحق قلب الألياف الزجاجية بشكل مفرط.

القدرة على تحمل درجات الحرارة

تُختار عادةً حشوات الألياف الزجاجية المطلية بمادة PTFE لتطبيقات تتطلب قدرة على تحمل درجات الحرارة المرتفعة ومرونة في درجات الحرارة المنخفضة. ويُحدد نطاق تشغيل حشوة الألياف الزجاجية المطلية بمادة PTFE/اللب المصنوع من الألياف الزجاجية المذكور بنطاق تقريبي يبلغمن -100 درجة فهرنهايت إلى +500 درجة فهرنهايت (من -73 درجة مئوية إلى +260 درجة مئوية). :contentReference[oaicite:1]{index=1}

يجب تحديد درجة حرارة التشغيل الفعلية المسموح بها لحشية BSTFLEX وفقًا لطلاء PTFE المختار، وبنية الألياف الزجاجية، وكثافة اللب، وظروف الضغط، والتعرض للمواد الكيميائية، وبيئة الخدمة.

بالنسبة للتطبيقات خارج هذا النطاق، يمكن لشركة BSTFLEX تقييم تصميمات بديلة للشرغوف باستخدام مواد غطاء ولب مختلفة.

خيار ممتاز للإغلاق في درجات الحرارة المنخفضة والظروف المبردة

إحدى الخصائص المهمة للهياكل المصنوعة من الألياف الزجاجية المطلية بمادة PTFE هي قدرتها على البقاء مرنة في درجات حرارة أقل بكثير من العديد من مواد منع التسرب الحراري التقليدية.

وهذا يجعل التصميم مفيدًا لتطبيقات التبريد الشديد ودرجات الحرارة المنخفضة المختارة حيث يجب أن تحافظ الحشية على مرونتها بدلاً من أن تصبح صلبة أو هشة بشكل مفرط.

بالنسبة للأنظمة المبردة، ينبغي تقييم مجموعة منع التسرب بأكملها كنظام متكامل. يجب مراعاة نطاق درجة الحرارة والضغط والوسط والانضغاط والانكماش الحراري وتصميم التركيب قبل اختيار شكل الحشية النهائي.

مقاومة المواد الكيميائية للختم الصناعي

يُستخدم البولي تترافلوروإيثيلين (PTFE) على نطاق واسع عندما تكون مقاومة المواد الكيميائية شرطًا أساسيًا. يوفر سطح الألياف الزجاجية المطلي طبقة خارجية واقية قادرة على مقاومة التعرض للعديد من السوائل والمواد الكيميائية الصناعية.

هذه الخاصية تجعل حشيات الألياف الزجاجية المطلية بمادة PTFE مناسبة للمعدات التي قد تتعرض فيها الأغطية النسيجية التقليدية للمذيبات أو الوقود أو الرطوبة أو المواد الكيميائية المستخدمة في العمليات.

ينبغي دائمًا تقييم التوافق الكيميائي بناءً على التركيز الفعلي ودرجة الحرارة ومدة التعرض والتركيبة الكيميائية. قد تتطلب المواد الكيميائية شديدة التفاعل والبيئات الكيميائية ذات درجات الحرارة العالية تركيبًا مختلفًا.

أين تُستخدم حشوات PTFE المصنوعة من الألياف الزجاجية على شكل شرغوف

حشية على شكل شرغوف من مادة PTFE لأبواب الأفران والمعدات

بفضل تصميمها الذي يجمع بين شكل البصلة والذيل، تُعدّ هذه الحشية مفيدة بشكل خاص لإحكام إغلاق المحيط. تعمل البصلة كعنصر ضغط، بينما يوفر الذيل قسم تثبيت مخصص.

عند إغلاق الباب، ينضغط الجزء المنتفخ على السطح المقابل. وهذا يُنشئ سطحًا مانعًا للتسرب متصلًا حول الفتحة، مع السماح للحشية باستيعاب الاختلافات الطفيفة في الأبعاد.

بالنسبة لأبواب الأفران، والخزائن الحرارية، وغرف المعالجة، وأغطية المعدات، يمكن اختيار شكل الحشية وفقًا لمنطقة التركيب المتاحة والضغط المطلوب.

فوائد البناء باستخدام الألياف الزجاجية PTFE

أشكال حشية الشرغوف المخصصة

لا تقتصر حشوات الشرغوف على مقطع عرضي قياسي واحد. يعتمد الشكل المطلوب على مساحة التركيب المتاحة، ومسافة الضغط، وشكل فتحة الجهاز.

بإمكان شركة BSTFLEX تصنيع حشوات شرغوف من الألياف الزجاجية المطلية بمادة PTFE حسب الطلب بناءً على الرسومات الهندسية أو العينات المادية أو الأبعاد أو مواصفات التطبيق.

المواصفات الفنية

تطبيقات حشية شرغوف من الألياف الزجاجية المطلية بمادة PTFE

يمكن اعتبار تصميم الحشية هذا مناسبًا للمعدات التي يتم فيها الجمع بين الإحكام الحراري والتعرض للمواد الكيميائية أو التدوير الحراري أو متطلبات درجات الحرارة المنخفضة.

• أبواب أفران صناعية
• أغطية الفرن
• معدات المعالجة الحرارية
• مانع تسرب المثبط
• قنوات حرارية
• وصلات الألواح
• حاويات المعدات
• أبواب الوصول
• معدات طلاء المسحوق
• معدات حرارية للسيارات
• معدات التبريد العميق
• أنظمة الختم الحراري الأصلية

لماذا نختار قلبًا من الألياف الزجاجية بدلاً من قلب معدني؟

يعتمد الاختيار بين قلب من الألياف الزجاجية وقلب معدني على المتطلبات الميكانيكية والحرارية للتطبيق.

يوفر قلب من الألياف الزجاجية بنية داخلية خفيفة الوزن وغير معدنية تتميز بمرونة وقابلية انضغاط مفيدة. ولذلك، فهو خيار جذاب للتطبيقات التي تتطلب أن يتشوه الحشية بسهولة، أو أن يتبع الأسطح غير المستوية، أو أن يتجنب إدخال أي مكون معدني في تصميم منع التسرب.

قد يُفضّل استخدام حشوات معدنية ذات قلب معدني عند الحاجة إلى تعزيز هيكلي إضافي، أو ارتداد مرن، أو قوة ميكانيكية. بإمكان BSTFLEX مساعدتك في تحديد تصميم القلب المناسب بناءً على درجة الحرارة، والضغط، والحركة، ومتطلبات التركيب.

الألياف الزجاجية المطلية بمادة PTFE مقابل الألياف الزجاجية غير المطلية

التركيب والضغط

يجب تركيب الحشية بحيث تتلامس بصلة الإحكام مع السطح المقابل بشكل مستمر حول المحيط المطلوب.

يجب تثبيت ذيل التثبيت وفقًا لتصميم الجهاز. وبحسب التطبيق، قد تشمل طرق التثبيت المناسبة أدوات التثبيت الميكانيكية، أو قنوات التثبيت، أو المشابك، أو غيرها من ترتيبات التثبيت المصممة خصيصًا لهذا الغرض.

يجب تجنب الضغط المفرط. يحتاج الحشية إلى مساحة كافية للتشوه والعودة إلى وضعها الطبيعي دون سحق قلب الألياف الزجاجية بشكل دائم.

بالنسبة للأبواب والأغطية التي يتم فتحها بشكل متكرر، يجب أن يمنع ترتيب التركيب أيضًا سحب الحشية أو لفها أو إزاحتها أثناء التشغيل.

تصنيع الحشيات الأصلية والبديلة

توفر شركة BSTFLEX حشوات على شكل شرغوف مصنوعة من الألياف الزجاجية المطلية بمادة PTFE حسب الطلب، وذلك لتطبيقات المعدات الأصلية وتطبيقات الاستبدال.

بإمكان عملاء تصنيع المعدات الأصلية تقديم رسومات أو مواصفات أبعاد لتطوير حشيات جديدة. أما بالنسبة لمشاريع الاستبدال، فيمكن استخدام عينة من الحشية الموجودة، والصور، ومعلومات الأبعاد الأساسية لتحديد الشكل المطلوب.

عندما تصبح الحشية الأصلية مضغوطة أو متصلبة أو تالفة، فمن المهم قياس منطقة التركيب الأصلية بدلاً من الاعتماد فقط على الأبعاد المضغوطة للحشية المستخدمة.

كيفية تحديد حشية PTFE المناسبة لشكل الشرغوف

المعلومات التالية مفيدة عند اختيار حشية شرغوف من الألياف الزجاجية المطلية بمادة PTFE:

1. قطر المصباح المطلوب
2. عرض وسمك الذيل
3. الطول الإجمالي للحشية
4. أبعاد الباب أو اللوحة أو الفتحة
5. مساحة الضغط المتاحة
6. درجة حرارة التشغيل العادية
7. الحد الأدنى لدرجة حرارة التشغيل
8. مواد كيميائية ملامسة أو وسائط معالجة
9. دورات حرارية متوقعة
10. طريقة التركيب
11. عينة أو رسمة حشية موجودة

إن توفير هذه التفاصيل يسمح باختيار تصميم الحشية وفقًا لظروف التشغيل الفعلية بدلاً من مجرد مطابقة قطر الحشية الاسمي.

الأسئلة الشائعة

ما هي حشية الشرغوف المصنوعة من الألياف الزجاجية المطلية بمادة PTFE؟

هي عبارة عن حشية مانعة للتسرب ذات طرفين، تتكون من غطاء خارجي من الألياف الزجاجية المنسوجة والمغطاة بمادة PTFE، وقلب داخلي من الألياف الزجاجية. يوفر الطرف المنتفخ إحكام الضغط، بينما يوفر الطرف الخلفي مكان التثبيت.

ما هو استخدام اللب المصنوع من الألياف الزجاجية؟

يشكل اللب المصنوع من الألياف الزجاجية الجسم الداخلي لحشية منع التسرب. وهو يوفر المرونة وقابلية الانضغاط ودعم الشكل، مع السماح للحشية بالتكيف مع الأسطح غير المستوية.

ما هي درجة الحرارة التي يمكن أن تتحملها حشية شرغوف مصنوعة من الألياف الزجاجية المطلية بمادة PTFE؟

يُحدد تصميم الألياف الزجاجية المغلفة بمادة PTFE/ذات النواة المصنوعة من الألياف الزجاجية عند درجات حرارة تتراوح بين -73 درجة مئوية و+260 درجة مئوية (-100 درجة فهرنهايت إلى +500 درجة فهرنهايت). ويعتمد الأداء الفعلي على المواد المستخدمة، والشكل، وظروف التشغيل.

هل يمكن استخدام حشوات PTFE المصنوعة من الألياف الزجاجية على شكل شرغوف في التطبيقات المبردة؟

يمكن النظر في استخدامها في تطبيقات منع التسرب المختارة في درجات الحرارة المنخفضة والظروف المبردة، لأن هيكل الألياف الزجاجية المغطى بمادة PTFE يحافظ على مرونته في درجات الحرارة المنخفضة. ينبغي مراجعة التطبيق بالكامل من حيث درجة الحرارة، والوسط، والضغط، والانكماش الحراري.

هل الحشيات المصنوعة من الألياف الزجاجية والمغطاة بمادة PTFE مقاومة للمواد الكيميائية؟

يُوفر البولي تترافلوروإيثيلين (PTFE) مقاومة ممتازة للعديد من المواد الكيميائية، ولكن التوافق يعتمد على نوع المادة الكيميائية وتركيزها ودرجة الحرارة وظروف التعرض. لذا، يجب التأكد من التوافق الكيميائي قبل اختيار المادة النهائية.

هل يمكن تصنيع الحشية بأحجام مخصصة؟

نعم. يمكن لشركة BSTFLEX تصنيع أقطار المصابيح وأبعاد الذيل والأطوال وتكوينات المظهر الجانبي حسب الطلب بناءً على الرسومات أو العينات أو متطلبات التطبيق.

هل يمكن استخدام هذه الحشية على باب الفرن؟

نعم. يُعد شكل البصلة والذيل مناسبًا لتطبيقات إحكام إغلاق أبواب الأفران والأغطية والحاويات الحرارية المختارة حيث تكون درجة الحرارة والظروف الكيميائية متوافقة مع بنية الألياف الزجاجية المصنوعة من مادة PTFE.

اطلب حشية شرغوف مصنوعة من الألياف الزجاجية PTFE حسب الطلب

إذا كنت بحاجة إلىحشية شرغوف من الألياف الزجاجية المغلفة بمادة PTFE مع قلب من الألياف الزجاجيةبالنسبة للأفران، والمخمدات، والقنوات، ووصلات الألواح، والعزل الحراري، أو تطبيقات منع التسرب في درجات الحرارة المنخفضة، يمكن لشركة BSTFLEX تطوير الحشية وفقًا للأبعاد المطلوبة وظروف التشغيل.

أرسل لنارسم توضيحي، عينة حشية موجودة، الأبعاد، نطاق درجة الحرارة وتفاصيل التطبيقيمكن لفريقنا تقييم بنية الألياف الزجاجية المطلية بمادة PTFE المناسبة وتصميم شكل الشرغوف المخصص لمعداتك.

اتصل بشركة BSTFLEX للحصول على عرض أسعار مخصص لحشية شرغوف مصنوعة من الألياف الزجاجية المطلية بمادة PTFE.
