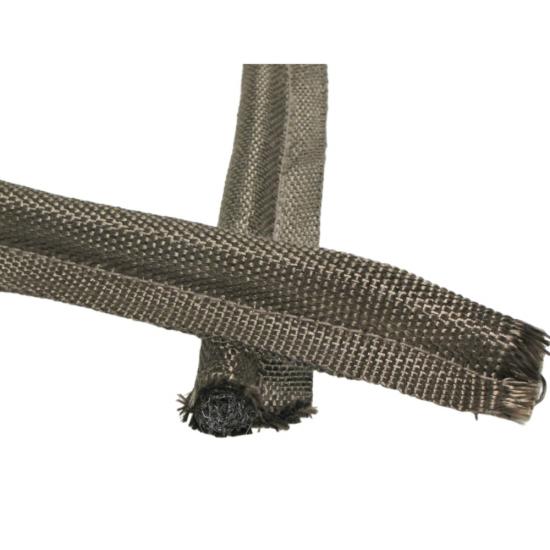

غطاء من قماش البازلت، قلب من شبكة سلكية، حشية على شكل شرغوف

الغطاء من قماش البازلت، قلب من شبكة سلكية، حشية على شكل شرغوفهو مكون مانع للتسرب عالي الحرارة تم تطويره لأبواب الأفران، والأفران الصناعية، ومعدات المعالجة الحرارية، والمواقد، والعلب المقاومة للحرارة، والأنظمة الصناعية الأخرى التي تتطلب إحكامًا حراريًا موثوقًا.

تجمع هذه الحشية بينغطاء خارجي من قماش البازلت المنسوجمع داخليقلب من شبكة سلكيةيشكل نسيج البازلت الغلاف الخارجي المقاوم للحرارة، بينما يوفر قلب الشبكة السلكية تعزيزًا داخليًا ويساعد الحشية على الاحتفاظ بشكلها المصمم أثناء التركيب والضغط.

يتكون تصميم "الشرغوف" من بصلة مانعة للتسرب مستديرة الشكل وذيل تثبيت متصل بها. أثناء التركيب، تُضغط البصلة على السطح المقابل لتكوين مانع تسرب حراري مرن، بينما يمكن تثبيت الذيل على إطار الجهاز أو الباب أو الهيكل الداعم باستخدام طريقة تثبيت مناسبة.

تُصنّع شركة BSTFLEX حشوات نسيج البازلت المخصصة على شكل شرغوف لمعدات الشركات المصنعة الأصلية، وتطبيقات منع التسرب البديلة، والأنظمة الحرارية المتخصصة. ويمكن تخصيص قطر الجزء المنتفخ، وأبعاد الجزء الخلفي، وطول الحشوة، وشكلها، وبنية النسيج، وتكوين القلب لتناسب التطبيق.

نسيج البازلت وشبكة الأسلاك: طريقة عملية لصنع الحشيات

يعتمد أداء حشية الشرغوف على كيفية عمل نسيجها الخارجي ودعاماتها الداخلية معًا. يستخدم هذا التصميم نسيج البازلت للسطح الخارجي وهيكلًا شبكيًا سلكيًا داخل الحشية.

لماذا يُنصح باستخدام غطاء من نسيج البازلت المنسوج؟

ألياف البازلت هي ألياف معدنية تُستخرج من صخور البازلت، وتُستخدم في التطبيقات التي تتطلب مقاومة حرارية عالية ومتانة ميكانيكية فائقة. عند نسجها في نسيج، تُنتج ألياف البازلت مادة نسيجية مرنة مناسبة لتطبيقات الحماية والعزل في درجات الحرارة العالية.

في حشية الشرغوف، يعمل غطاء البازلت المنسوج كطبقة خارجية فعّالة. فهو يوفر حماية حرارية حول اللب، بينما يسمح للحشية بالانثناء حول الأبواب والألواح والإطارات ومسارات الإحكام غير المنتظمة.

• بناء نسيجي عالي الحرارة
• هيكل منسوج مرن
• مقاومة جيدة للتعرض الحراري
• مناسب للبيئات الصناعية الصعبة
• مفيد في الحالات التي يُفضل فيها استخدام غطاء من الألياف المعدنية
• يمكن استيعاب مسارات الإغلاق المنحنية وغير المنتظمة
• يوفر طبقة خارجية واقية للنواة الداخلية

قلب شبكي سلكي للدعم الهيكلي

يمنح اللب الشبكي السلكي الداخلي هذا الحشية خصائص ميكانيكية مختلفة عن الحشيات التقليدية التي تستخدم لبًا من النسيج أو الألياف فقط. يوفر الهيكل الشبكي تعزيزًا في جميع أنحاء منطقة منع التسرب، ويساعد الحشية على الحفاظ على شكلها المطلوب أثناء التعامل معها وتركيبها وضغطها.

يمكن أن يوفر قلب الشبكة السلكية مرونةً مفيدةً أيضاً، إذ يمكن للشبكة أن تتشوه مع الحشية بدلاً من أن تتصرف كحشوة صلبة جامدة. وهذا يجعل التصميم مناسباً لإحكام إغلاق الأجزاء التي تحتاج إلى اتباع الأسطح المنحنية أو استيعاب الحركة بين المكونات المتداخلة.

يمكن اختيار مادة السلك الدقيقة، وبنية الشبكة، وتكوين القلب وفقًا لبيئة التشغيل والمتطلبات الميكانيكية للمعدات.

كيف تُنشئ حشية الشرغوف ختمًا حراريًا

بخلاف الحشية المسطحة التي تعتمد على ضغط السطح عبر عرضها بالكامل، فإن حشية الشرغوف تركز وظيفة منع التسرب حول بصلة مستديرة.

1. تحديد الموقع:يتم وضع ذيل التثبيت على طول محيط الباب أو الإطار أو اللوحة أو المعدات.
2. مرفق:يتم تثبيت الذيل باستخدام طريقة التثبيت أو التثبيت المحددة للمعدات.
3. ضغط:يؤدي إغلاق الباب أو اللوحة إلى ضغط المصباح على السطح المقابل.
4. مطابقة السطح:يتبع الشكل المرن اختلافات طفيفة في سطح الإحكام.
5. الفصل الحراري:تشكل الحشية حاجزًا مقاومًا للحرارة حول الفتحة أو الوصلة.

يُعدّ حجم المصباح الصحيح ومستوى الضغط وهندسة التركيب واختيار المواد أمورًا مهمة لتحقيق أداء إحكام متسق.

أين تُستخدم حشوات نسيج البازلت على شكل شرغوف

يُعد هذا النوع من الحشيات المقاومة للحرارة العالية مناسبًا للمعدات الصناعية حيث يجب أن يتحمل مانع التسرب المحيطي المرن درجات الحرارة المرتفعة ودورات الفتح أو الإغلاق المتكررة.

حشية على شكل شرغوف من البازلت لأبواب الفرن والفرن

غالباً ما تتطلب أبواب الأفران والمواقد أكثر من مجرد حشية مسطحة بسيطة. يجب أن تتبع مادة منع التسرب محيط الفتحة مع مراعاة هندسة الباب والإطار.

يُلبي تصميم الحشية على شكل شرغوف هذا المطلب بفصل وظيفتي الإحكام والتركيب. يوفر الجزء المنتفخ المستدير منطقة الضغط، بينما يوفر الجزء الخلفي قسمًا مخصصًا للتثبيت. يسمح هذا التصميم بوضع الحشية بدقة حول محيط الباب دون الحاجة إلى شريط إحكام مسطح عريض.

بالنسبة للمعدات ذات الزوايا أو المنحنيات أو الأسطح غير المستوية، يمكن أن يساعد تركيب نسيج البازلت المرن الحشية على اتباع مسار الإحكام المطلوب.

مزايا بنية قلب الشبكة السلكية

تصنيع حشوات على شكل شرغوف من قماش البازلت حسب الطلب

نادراً ما تستخدم تطبيقات منع التسرب الصناعية مقاساً واحداً موحداً للحشية. فشكل الباب، ومساحة التركيب المتاحة، ومسافة الضغط، وظروف التشغيل، كلها عوامل تؤثر على الشكل المطلوب.

بإمكان شركة BSTFLEX تصنيع منتجات حسب الطلبحشوات على شكل شرغوف من نسيج البازلتوفقًا للرسومات الهندسية أو العينات أو الأبعاد أو متطلبات التطبيق.

المعلومات التقنية

تعتمد القدرة الفعلية على درجة الحرارة على نوع نسيج البازلت المُختار، وبنية الشبكة السلكية، وشكل الحشية، وظروف الضغط، وبيئة التشغيل المحيطة. يمكن لشركة BSTFLEX أن توصي بتصميم مناسب بعد مراجعة متطلبات التطبيق.

مقارنة بين حشية نسيج البازلت على شكل شرغوف وتصميمات اللب الأخرى

يمكن تصنيع حشوات تادبول بتشكيلات مختلفة من الأغطية الخارجية واللب الداخلي. ويعتمد التصميم الأمثل على التوازن بين التعرض لدرجات الحرارة، وسلوك الضغط، والمتطلبات الميكانيكية، وظروف التركيب.

التطبيقات التي تتطلب إحكامًا حراريًا مرنًا

يُعدّ تصميم الحشية باستخدام نسيج البازلت وشبكة الأسلاك مفيدًا بشكل خاص عندما يتطلب الأمر الجمع بين الحماية الحرارية والمرونة في الشكل المقوى. تشمل التطبيقات المحتملة ما يلي:

• أختام أبواب الأفران الصناعية
• أختام محيط باب الفرن
• أختام أبواب الغرفة الحرارية
• معدات المعالجة الحرارية
• معدات التدفئة الصناعية
• مانعات تسرب الغلاف الحراري
• أختام أبواب الفحص
• أختام لوحة الوصول
• أبواب أجهزة التدفئة
• معدات حرارية أصلية

اعتبارات التركيب

يُعدّ التركيب الصحيح أمراً بالغ الأهمية لتحقيق أداء إحكام موثوق. يجب وضع الحشية بحيث تلامس الجزء المنتفخ سطح الإحكام المطلوب دون ضغط زائد.

يجب دعم ذيل التثبيت بشكل مستمر حيثما يتطلب تصميم المعدات ذلك. ويجب اختيار أدوات التثبيت، وقنوات التثبيت، والمشابك، أو غيرها من طرق التثبيت وفقًا لبنية الباب أو الإطار.

قد تؤدي الانحناءات الحادة والضغط المفرط وطرق التثبيت غير المناسبة إلى تلف الحشية أو تقليل قدرتها على استعادة شكلها بعد الضغط. بالنسبة للتطبيقات المصممة خصيصًا، يمكن لشركة BSTFLEX مراجعة شكل مانع التسرب وأبعاد التركيب قبل الإنتاج.

لبرامج تصنيع المعدات الأصلية وبرامج استبدال الحشيات

يمكن تصنيع حشية الشرغوف المصنوعة من نسيج البازلت هذه لتناسب المعدات الجديدة وتطبيقات الاستبدال. يمكن لعملاء تصنيع المعدات الأصلية تقديم الرسومات أو متطلبات الشكل، بينما يمكن لعملاء الاستبدال تقديم عينة من الحشية الموجودة أو معلومات الأبعاد.

في مشاريع الاستبدال، من المهم مطابقة قطر المصباح الأصلي، وعرض قاعدته، وشكله العام، وطريقة تركيبه. إذا لم يعد الحشية الأصلية متوفرة، يمكن الاستعانة بمعلومات التطبيق والصور لتحديد التصميم المناسب.

مصطلحات حشية شرغوف البازلت

بحسب الصناعة والمورد، قد تُوصف المنتجات المتشابهة بأسماء مختلفة. تشير هذه المصطلحات إلى نفس المفهوم العام لتقنية إحكام الإغلاق ذات الطرف المدبب.

• حشية شرغوف من البازلت
• حشية من ألياف البازلت على شكل شرغوف
• فقمة شرغوف البازلت
• حشية من قماش البازلت
• حشية من قماش البازلت المنسوج
• حشية شرغوف ذات قلب شبكي سلكي
• حشية ذات قلب من شبكة سلكية
• حشية شرغوف مقاومة للحرارة العالية
• شريط مانع للتسرب على شكل شرغوف
• شريط شرغوف

قد تختلف المصطلحات الدقيقة، لكن السمة المميزة لهذا المنتج هي شكله المرن على هيئة بصلة وذيل مع غطاء من نسيج البازلت المنسوج وقلب من شبكة سلكية داخلية.

كيفية تحديد مواصفات حشية شرغوف من نسيج البازلت

عند طلب عرض سعر، يمكن أن يساعد تقديم المعلومات التالية في تحديد تصميم الحشية الصحيح:

1. قطر المصباح المطلوب
2. عرض وسمك الذيل
3. الطول الإجمالي للحشية
4. أبعاد الباب أو اللوحة
5. مساحة الضغط المتاحة
6. نطاق درجة حرارة التشغيل
7. التعرض الحراري المستمر أو المتقطع
8. الحركة أو الاهتزاز المتوقع
9. طريقة التركيب
10. عينة حشية موجودة أو رسم هندسي

بالنسبة لتطوير المعدات الأصلية، يمكن لشركة BSTFLEX تقييم الشكل المطلوب ومجموعة المواد بناءً على تصميم المعدات الفعلي بدلاً من اختيار الحشية بناءً على القطر الاسمي فقط.

الأسئلة الشائعة

ما هي حشية الشرغوف المصنوعة من نسيج البازلت؟

حشية شرغوف من نسيج البازلت هي حشية حرارية ذات شكل بصلة وذيل، مصنوعة من غطاء خارجي من نسيج البازلت المنسوج وقلب داخلي. في هذا التصميم، يكون التعزيز الداخلي عبارة عن قلب من شبكة سلكية يدعم شكل الحشية ويوفر لها المرونة أثناء الضغط.

ما الغرض من قلب الشبكة السلكية؟

يوفر قلب الشبكة السلكية تعزيزًا هيكليًا داخليًا ويساعد الحشية على الحفاظ على شكلها المصمم. يسمح تصميمها المرن للحشية بالتشوه أثناء الضغط مع الحفاظ على ثبات شكلها.

أين تُستخدم حشوات البازلت على شكل شرغوف بشكل شائع؟

تشمل التطبيقات النموذجية أبواب الأفران الصناعية، وأبواب الأفران، والحجرات الحرارية، ومعدات التدفئة، والحجرات الحرارية، ولوحات الوصول، ومعدات المعالجة الحرارية الأصلية.

هل يمكن تخصيص حشية شرغوف البازلت؟

نعم. يمكن لشركة BSTFLEX تصنيع أقطار المصابيح وأبعاد الذيل والأطوال وتكوينات المظهر الجانبي والهياكل الأساسية حسب الطلب وفقًا للرسومات أو العينات أو متطلبات التطبيق.

هل هذه الحشية مناسبة للأسطح غير المستوية؟

يُمكن استخدام النسيج المرن والشبكة في تصميم مسارات الإحكام المنحنية أو غير المنتظمة. ويجب اختيار التصميم النهائي وفقًا لشكل السطح الفعلي ومسافة الضغط وظروف التشغيل.

هل يمكن استخدام هذا المنتج كحشية لباب الفرن؟

نعم. يُعد تصميم البصلة والذيل مناسبًا تمامًا لإحكام إغلاق المحيط حول أبواب الأفران وفتحات الوصول إلى المعدات الحرارية عندما يكون تركيب المادة وقدرة درجة الحرارة مناسبين للتطبيق.

هل تستطيع شركة BSTFLEX تصنيع حشوات بديلة لأنابيب الشرغوف؟

نعم. يمكن إنتاج الحشيات البديلة من عينة موجودة، أو قياسات الأبعاد، أو الرسومات، أو الصور الفوتوغرافية بالإضافة إلى معلومات التطبيق.

اطلب حشية شرغوف مصنوعة من قماش البازلت حسب الطلب

إذا كنت بحاجة إلىغطاء من قماش البازلت، قلب من شبكة سلكية، حشية على شكل شرغوفبالنسبة للفرن أو الفرن أو الحجرة الحرارية أو جهاز التسخين أو الحاوية الصناعية، يرجى تزويد BSTFLEX بالأبعاد المطلوبة وظروف التشغيل.

يمكن لفريقنا الهندسي مراجعة شكل الحشية، وبنية نسيج البازلت، ومتطلبات قلب الشبكة السلكية لتطوير حل إحكام مناسب لمعداتك.

أرسل لنا الرسم أو العينة أو الأبعاد أو متطلبات التطبيق للحصول على عرض سعر مخصص.
