غلاف هجين من ألياف الكربون والأراميد: تخطيط الضفيرة وتطبيق المواد المركبة

يمكن لغلافين من الكربون والأراميد أن يحتويا على نفس أنواع الألياف ومع ذلك ينتجان أجزاء مركبة مختلفة تمامًا. فقد يضع أحدهما الخيوط في نمط متكرر مختلف. وقد يتسع الآخر بشكل أكبر فوق أداة تشكيل القالب، مما يغير زاوية الجدل ويدع تغطية أقل انتظامًا عند المستدق. وبالنسبة للأنبوب الهيكلي، فإن السؤال المفيد هو كيف يبدو شكل التعزيز على أداة التشكيل الفعلية (الماندرين)، بعد أن يتم وضعه لتطبيق الراتنج.

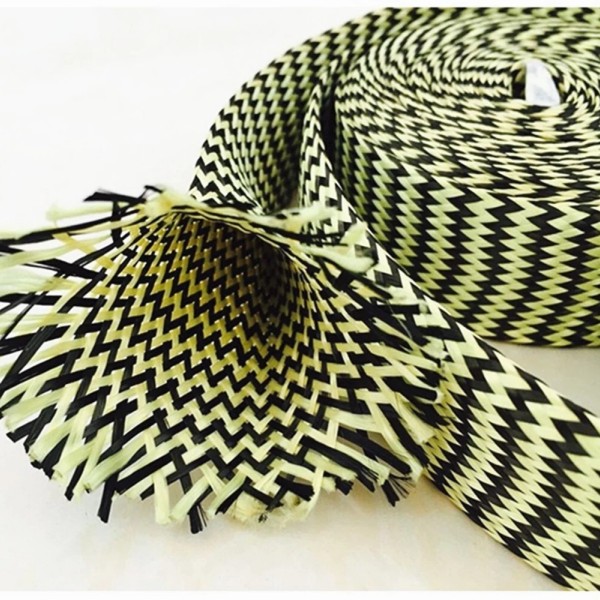

خاص بـ BSTFLEX غلاف هجين من ألياف الكربون والأراميد هو جديلة أنبوبية ثنائية المحور مصنوعة من ألياف الكربون والأراميد. تقدم صفحة المنتج أقطارًا وزوايا جدل ونسب كربون إلى أراميد مخصصة. وتمنح هذه الخيارات المشتري حرية تحديد ترتيب الطبقات، ولكن كل خيار منها يحتاج إلى حالة مرجعية: القطر المثبت، وترتيب الألياف المطلوب، والعملية المستخدمة لصنع الجزء.

أولًا، حدد ما يجب على الهجين قيامه

في العمود أو الأنبوب المركب، يُختار الكربون عادةً من أجل الصلابة، بينما قد يُدرج الأراميد حيث تكون مقاومة التلف مدعاة للقلق. لا ينتج السلوك النهائي من أسماء الألياف وحدها. إن نسبة كل ليف، وموقعه في الجديلة، والطبقات الأخرى، الراتنج، والمعالجة، كلها تؤثر على القطعة النهائية. لذلك، ينبغي مقارنة التصميم الهجين المقترح بالصفائح الموجودة أو بهدف تصميم محدد بوضوح.

أخبر المورد ما إذا كان هذا الغلاف هو التسعير الرئيسي، أو طبقة خارجية مقاومة للتلف، أو طبقة نهائية مرئية فوق طبقات أخرى. قد تتطلب طبقة التجميل الخارجية مظهراً لا تتطلبه الطبقة الإنشائية المدفونه. إذا كان الجزء يجب أن يلبي هدف تأثير أو التواء، فقم بتحديد طريقة الاختبار وقيمة القبول على مستوى الجزء. لا يمكن وصف الغلاف أن يشهد على عمود معالج.

صف موضع الكربون والأراميد

تعبير "هجين بنسبة 50/50" يُعد ناقصاً بدون أساس لتحديد هذه النسبة. اسأل عما إذا كانت النسبة المئوية المذكورة تشير إلى كتلة الألياف، أو نهايات الخيوط، أو مقياس آخر. اطلب رسماً تخطيطياً جدلياً للجدل أو صورة مقربة توضح كيفية تكرار نوعي الخيوط حول المحيط. إذا كان النمط المرئي يهم، فاتفقا على المظهر عند القطر المقصود واطلب عينة من هيكل الإنتاج المقترح.

بالنسبة للطلبات المتكررة، قم بتسجيل أنواع الخيوط المتفق عليها، ونمط التوزيع، ونسبة الألياف في مواصفات الشراء. وإلا، فإن غلافين يتم وصفهما بنفس الاسم العام للمادة قد ينتجان أنماط سطحية مختلفة وتكوينات صفائحية مغايرة.

حدد زاوية الضدلة عند قطر العمل

يحمل الكم ثنائي المحور خيوطاً في اتجاهين حلزونيين متعاكسين. تتغير زاويته عندما يتم توسيع الأنبوب أو سحبه ليناسب القلب (الماندريل). يترتب على إعطاء زاوية الضدلة دون ذكر القطر الذي قيست عنده صعوبة في الاستخدام. حدد قطر القلب عند كل مقطع، بما في ذلك الدرجات والاستدقاقات، واطلب الزاوية المتوقعة والتغطية على تلك المقاطع.

جرب الكم الجاف على أطول أو أصعب جزء من الأداة قبل الموافقة على البناء. تحقق مما إذا كان من الممكن تحريكه إلى موقعه دون أن يعلق، وما إذا كان النمط يظل منتظراً عند تغيرات القطر، وما إذا كان طول القص المخطط له لا يزال يغطي الجزء. لا تفترض أن التمدد الأقصى يعطي أفضل توجيه للألياف للمكون النهائي.

تحقق من مسار الراتنج على عينة حقيقية

تدرج صفحة المنتج تقنيات حقن الراتنج، والتفريغ الهوائي (vacuum bagging)، وتكوين المواد المركبة كعمليات محتملة. يرجى تحديد الراتنج الفعلي، وطريقة التداول، وجدول المعالجة في الاستفسار. على جزء تجريبي، افحص تشبع كلا نوعي الخيوط، والهواء المحبوس عند نقاط التقاطع، والحركة أثناء التفريغ، جودة الأطراف المقصوصة. ناقش أي تحجيج أو معالجة سطحية مع المورد عندما يكون أداء الالتصاق بالغ الأهمية.

اصنع عينات باستخدام الغلاف المقترح وعملية الإنتاج، ثم قارنها بعينة ضابطة مصنوعة بنفس الهندسة وخطط المعالجة. سجل السماكة والكتلة والتغطية البصرية إلى جانب أي نتائج ميكانيكية. يجب تفسير أي تغير في الأداء مع أخذ الطبقة المركبة بأكملها في الاعتبار، بما في ذلك محتوى الراتنج واتجاه الطبقات الأخرى.

اجعل اختيار المادة واضحاً

يتناول التركيب المصنوع من ألياف الكربون والأراميد اختياراً مختلفاً للمواد عن الجديلة المصنوعة من ألياف الكربون والزجاج. إذا كانت الألياف الثانية في المواصفات هي الألياف الزجاجية، راجع غلاف هجين من الألياف الزجاجية والكربونوقم بتقييم هذا التركيب بشكل منفصل. لا تنقل نسبة الكربون إلى الزجاج، أو ترتيب الخيوط، أو نتيجة الاختبار إلى جزء مصنوع من الكربون والأراميد.

وبالمثل، يتم تحديد درجة حرارة الخدمة للمادة المركبة المعالجة من خلال الصفائح الكاملة وبيئتها، ولا سيما نظام الراتنج. اطلب معلومات المواد ذات الصلة، ثم تحقق من الجزء النهائي مقابل متطلبات درجة الحرارة والتحميل الفعلية الخاصة به.

أرسل رسماً يمكن أخذ عينات منه

يحدد الاستفسار المفيد هندسة الجزء، ودور الطبقة الهجينة، والتركيب المراد تجربته. قم تضمين المعلومات التالية مع الرسم:

• نطاق قطر المغزل، والمسطبات، والخطوات، والطول المغطى النهائي.
• نسبة الكربون إلى الأراميد المرغوبة والأساس الذي تُعبر على أساسه.
• وضع الخيوط المطلوب أو النمط المرئي الموافق عليه، إن وجد.
• زاوية الجديلة المستهدفة والقطر المثبت المستخدم كمرجع لها.
• الراتنج، طريقة التمديد، جدول المعالجة وأي إعداد للسطح.
• كمية التجربة وحجم الإنتاج والفحوصات المستخدمة لقبول العينة.

أرسل الرسم التخطيطي وملاحظات العملية مع استفسار لـغطاء مضفور هجين من الأراميد والكربون. قم بالموافقة على التركيب الجاف والعينة المعالجة قبل تثبيت الجديلة الإنتاجية. هذا ينشئ مواصفات مرتبطة بالقطعة التي تصنعها بالفعل، بدلاً من اسم مزيج الألياف لوحده.
