في مصنع الفولاذ، لا تقتصر المسألة ببساطة على ما إذا كان الخرطوم الهيدروليكي موجوداً في منطقة ساخنة أم لا. يعتمد غطاء الحماية من الحريق الصحيح على ما يوصل فعلياً إلى الخرطوم: الحرارة الإشعاعية المستمرة، أو اللهب العرضي، أو قطرات المعدن المنصهر، أو الجسيمات الساخنة، أو الاحتكاك الميكانيكي، أو عدة مخاطر من هذه المخاطر في نفس الموقع.
بالنسبة للخطوط الهيدروليكية المعرضة لحرارة خارجية كبيرة أو لرذاذ معدني منصهر، يوفر غطاء الحماية من الحريق المصنوع من الألياف الزجاجية المطلية بالسيليكون حاجزاً حرارياً حول الخرطوم. وعندما يتواجد التآكل الميكانيكي أيضاً، يجب اختيار تصميم الغطاء النهائي والتحقق منه لكل من التعرض الحراري والتآكل بدلاً من افتراض أن أي غطاء يتحمل درجات الحرارة العالية سيحل كل مشكلة تتعلق بحماية الخراطيم.
تقوم شركة BSTFLEX بتصنيع عدة هياكل تناسب هذه البيئات. إنغطاء الحماية من الحريق للخرطوم الهيدروليكييوفر نقطة بداية للأنظمة الهيدروليكية المعرضة للحرارة، اللهب، رذاذ المعادن المنصهرة والتآكل الميكانيكي، بينما يوفرغطاء الحماية من الحريق المصنوع من الألياف الزجاجية المنسوجةهيكلاً أسمك من الألياف الزجاجية للتطبيقات التي يتم فيها تقييم تصميم غطاء أثقل.

غطاء الحماية من الحريق في مصنع الفولاذ هو غطاء وقائي خارجي للخراطيم، أو الكابلات، أو الخطوط التي تعمل بالقرب من المعدات عالية الحرارة. يجب تحديد غرضه من خلال الخطر الخارجي الفعلي بدلاً من الاعتماد على اسم الصناعة وحدها.
| الخطر | ماذا يحدثعند الخرطوم | ما ينبغي أن تعالجه مواصفات الغطاء |
|---|---|---|
| الحرارة الإشعاعية | يتم تسخين الخرطوم دون ملامسة المعدات الساخنة. | التعرض المستمر، المسافة عن المصدر، الهندسة المثبتة، ودرجة حرارة الخرطوم الموجود تحت الغطاء. |
| رذاذ المعدن المنصهر | يمكن للقطرات أو الرذاذ قصير المدة أن يضرب حماية الخرطوم مباشرة. | أدلة اختبار رذاذ المعادن المنصهرة المطبقة، تغطية الغطاء، ترتيب اللحام وتفاصيل الأطراف المكشوفة. |
| اللهب أو حرارة الوميض | يمكن أن يتعرض التجميع لتعرض حراري مباشر قصير المدة. | شروط الاختبار الخاصة بالمنتج، مدة التعرض ومعايير القبول. |
| الجسيمات الساخنة والقشور | قد تلامس الحطام الساخن المسار المحمي أو تتجمع حوله. | حالة السطح، التوجيه، الاتجاه وتكرار الفحص. |
| التآكل والاهتزاز | يتلامس الخرطوم أو الغطاء بشكل متكرر مع هياكل الآلات أو الخطوط المجاورة. | أداء التآكل، الخلوص، نقاط الدعم وحركة المعدات. |
| تلوث الزيت | يمكن للسائل الهيدروليكي أو الزيت الصناعي أن يصل إلى السطح الواقي. | أدلة مقاومة الزيوت الخاصة بالمنتج وإجراءات الفحص. |
يجب تسجيل هذه المخاطر بشكل منفصل. لا ينبغي وصف الغطاء الذي تم اختباره لقطرات المعدن المنصهر تلقائياً بأنه مناسب للغمر في المعدن المنصهر، كما أن التصنيف العالي لدرجات الحرارة المستمرة لا يحدد أداءه أثناء التعرض المباشر للهب.

تصميم كل مصنع مختلف، لكن بعض مناطق المعدات تستحق مراجعة أقرب لتوجيه الخراطيم نظراً لأن الأنظمة الهيدروليكية يمكن أن تعمل بالقرب من الحرارة المركزة، المواد الساخنة أو الآلات المتحركة.
يمكن للخطوط الهيدروليكية حول منصات الدرفلة، والموجهات، والمشغلات ذات الصلة أن تجمع بين الحركة والاهتزاز ودرجات الحرارة المحيطة المرتفعة. يجب فحص مسار الخرطوم أولاً للتأكد من عدم وجود اتصال ميكانيكي ووجود الخلوص من المكونات الساخنة.
إذا ظلت الحرارة الخارجية التي لا مفر منها موجودة، حدد القسم الذي يتطلب غطاء الحماية من الحريق وقم بمراجعة هذا القسم عبر حركة المعدات المسموح بها بالكامل. قد يتجمع الغطاء، أو يتحرك، أو يحتك عندما يتغير موضع المشغل، حتى لو كان الغطاء يعمل عندما تكون المعدات متوقفة.
حيثما تعمل الخطوط الهيدروليكية حول معدات الصب أو التعامل مع المنتجات الساخنة، حدد ما إذا كان التعرض المحتمل هو في المقام الأول الحرارة الإشعاعية، أو الجسيمات الساخنة، أو رذاذ المعدن المنصهر. هذه ليست ظروفاً قابلة للتبادل.
اعرض مصدر الحرارة واتجاه الرذاذ المحتمل على رسم التطبيق. يساعد هذا في تحديد التغطية المطلوبة ويتجنب معاملة كل خط هيدروليكي في المنطقة كما لو كان يتعرض لنفس الحمل الحراري.
قد تتعرض الأنظمة الهيدروليكية التي تعمل حول الأفران، أو معدات الشحن، أو غيرها من العمليات الميتالورجية للحرارة الإشعاعية الكثيفة حتى دون ملامسة مباشرة لللهب أو المعدن.
قم بفياس أو تحديد الخدمة الفعلية في موقع الخرطوم. إن درجة حرارة الفرن أو حمام المعدن ليست هي نفسها درجة الحرارة التي يتعرض لها الكم الواقي من الحريق.
تتطلب بعض الخراطيم فحصًا أو استبدالاً متكررًا نسبيًا بسبب حركة الماكينة أو ظروف الخدمة. في هذه المواقع، تصبح طريقة التركيب جزءًا من مواصفات الكم الواقي.
قد يكون الكم الأنبوبي مناسبًا أثناء تصنيع مجمعة الخرطوم البديلة. وحيثما يكون الخرطوم متصلاً بالفعل ولا يمكن إزالته بسهولة، يمكن النظر في هيكل قابل للفتح بدلاً من ذلك.
لا ينبغي اختزال تناثر المعدن المنصهر في عبارة تسويقية مثل "مقاوم للحرارة الشديدة". فهو خطر خارجي متميز ويجب أن يكون مدعومًا بطريقة اختبار مطبقة.
إن Hydraulic Hose Protection Fire Sleeve من BSTFLEX تم تقييمه باستخدام اختبار تناثر المعدن المنصهر وفقًا للمعيار BS EN 373. كما تُحدد معلومات المنتج نفسها اختبار التآكل وفقًا للمعيار BS EN 388 واختبار مقاومة الزيت وفقًا للمعيار BS EN ISO 6530.
توفر تلك النتائج أدلة مفيدة لاختيار المنتج، ولكن يجب أن تظل أسماء الاختبارات مرتبطة بهيكل الكم الواقي من الحريق المختبر. وهي لا تؤهل تلقائيًا كل كم مغطى بالسيليكون، أو نوع إغلاق، أو وصلة معدلة، أو غطاء مصنع مقدم من الشركة المصنعة.
بالنسبة لمشروع مصنع الصلب، اطرح أربعة أسئلة:
إذا كان التطبيق يتضمن تعرضًا أشد مما تمثله الأدلة المتاحة، فحدد الفجوة قبل إصدار أمر الإنتاج.

يمكن أن يعاني الخرطوم الهيدروليكي من التدهور الحراري حتى في حالة عدم ملامسة أي لهب أو معدن منصهر له على الإطلاق. يمكن للتقنية الإشعاعية الصادرة من سطح ساخن مجاور أن ترفع درجة حرارة غطاء الخرطوم باستمرار أثناء التشغيل.
بالنسبة للتعرض للحرارة الإشعاعية، قم بتحديد المسافة بين الخرطوم ومصدر الحرارة، ومدة التشغيل، وتدفق الهواء المتاح، وأي حاجز قائم. وحيثما أمكن، قم بتحسين المسار أو زيادة الفصل قبل الاعتماد على العزل وحده.
ثم حدد درجة الحرارة المقبولة عند الخرطوم. إن الغرض من الكم الواقي من الحريق هو تقليل التعرض الحراري الخارجي؛ وهو لا يغير حدود السائل أو الضغط أو درجة الحرارة المسموح بها من قبل الشركة المصنعة للخرطوم.
لا تقم بتقييم درجة حرارة الخرطوم عن طريق طرح عدد مفترض من الدرجات من درجة حرارة مصدر الحرارة. يعتمد نقل الحرارة على هندسة التركيب وظروف التشغيل. وحيثما تكون درجة حرارة المكون المحمي حرجة، قم بالتحقق منها على المجمعة الفعلية أو من خلال تقييم هندسي مناسب.
ليس كل تركيب في مصنع الصلب يحتاج إلى أسمك كم متاح. فالمادة المضافة تغير القطر الخارجي والمرونة وخلوص التركيب والتكلفة.
إن HFRS Texturized Fiberglass Fire Sleeve من BSTFLEX يستخدم خيوط الألياف الزجاجية المزخرفة مع طبقة من مطاط السيليكون وله هيكل ألياف زجاجية أسمك من الكم الواقي من الحريق القياسي. وتدرج BSTFLEX مصانع الصلب ضمن تطبيقاتها المستهدفة.
وهذا يجعله منتجًا يجب تقييمه عندما يتطلب المشروع هيكل كم أكثر سمكًا. ولا ينبغي اختياره لمجرد أن عبارة "الخدمة الشاقة" تبدو أكثر أمانًا.
قارن بين الهياكل القياسية وللخدمة الشاقة المقترحة مقابل:
| نقطة المقارنة | سؤال لمراجعة العينة |
|---|---|
| القطر الخارجي المثبت | هل يزال الكم الأسمك يتفادى الحوامل والموجهات والمكونات المجاورة؟ |
| الانثناء | هل تحتفظ المجمعة المكتملة بنصف قطر الانثناء المطلوب من الشركة المصنعة للخرطوم؟ |
| التلامس الميكانيكي | هل سيحتك الكم نفسه بشكل متكرر بالمعدات المحيطة؟ |
| المتطلبات الحرارية | أي منتج لديه أدلة قابلة للتطبيق على التعرض المطلوب؟ |
| طريقة التركيب | هل يمكن تركيب التصميمالمحدد فوق الخرطوم والتجهيزات المخططة؟ |
| الفحص | هل لا يزال بإمكان الفنيين فحص الخرطوم والتجهيزات الطرفية والمسار المحمي؟ |
يجب أن يعتمد الاختيار على الأداء النهائي المطلوب وليس على سمك الجدار وحده.

غالباً ما تجمع مسارات خراطيم مصانع الصلب بين التعرض الحراري والاهتزاز أو الاحتكاك الميكانيكي. في هذه الحالة، يجب على المشتري تجنب التعامل مع الحرارة والتآكل كخيارين منفصلين في الكتالوج.
يحتوي غلاف الحماية من الحريق للخرطوم الهيدروليكي BSTFLEX على أدلة اختبار منفصلة للرذاذ المنصهر والتآكل. ويكون هذا مفيداً عندما يكون كلا الخطرين ذات صلة، ولكن لا يزال بحاجة إلى مراجعة التركيب لمعرفة نمط الاتصال الفعلي.
حدد أولاً ما الذي يحتك. إذا تم دفع الخرطوم بشكل متكرر مقابل دعامة حادة بسبب خطأ في المسار، فإن إضافة غلاف حماية لا يزال يترك مشكلة التوجيه الأساسية دون حل.
حينما يكون ممكناً:
بالنسبة للتطبيق الذي يغلب عليه الاحتكاك منخفض الحرارة بدلاً من الحرارة، قد يكون الغلاف المصنوع من القماش المقاوم للتآكل المخصص حلاً أفضل. لا ينبغي تلقائياً اعتبار غلاف الحريق الخيار الأفضل لكل خرطوم على الآلة.
استخدم القطر الخارجي للخرطوم النهائي كقياس ابتدائي. عادة ما يحدد رقم شرطة الخرطوم الهيدروليكي القطر الاسمي، وليس القطر الخارجي فوق غطاء الخرطوم.
ثم تحقق من أكبر تجهيزة أو طوق أو موصل يجب أن يمر عبره الغلاف الأنبوبي. الغلاف الذي يناسب جسم الخرطوم قد لا يمر فوق نهاية الخرطوم المكتمل.
يوضح BSTFLEX Fire Sleeve Size Chart فحوصات القطر الخارجي للخرطوم وخلوص التجهيزات المنفصلة بالتفصيل.
بالنسبة لتركيبات مصانع الصلب، تحقق أيضاً من القطر الخارجي النهائي بعد تركيب الغلاف. قد يؤدي سمك الجدار الإضافي إلى تقليل الخلوص عبر الدعامة، أو بالقرب من منصة التدحرج، أو بين التجمعات المتحركة المتجاورة.
عند تصنيع الخرطوم أو استبداله أثناء الصيانة المخططة، يمكن عادةً اعتبار غلاف الحريق الأنبوبي جزءاً من عملية تجميع الخرطوم المحددة. حدد طول الغلاف المطلوب والمعالجة الطرفية قبل التركيب النهائي.
لا تغيّر عملية تجميع التجهيزات المعتمدة من قبل الشركة المصنعة للخرطوم لمجرد تركيب الغلاف.
إذا كانت كلتا التجهيزتين متصلتين بالفعل وكان الوصول إلى الطرف مقيداً، فقد يؤدي إجبار غلاف أنبوبي كبير الحجم على موقعه إلى إنشاء تركيب فضفاض دون داعٍ.
يعتبر BSTFLEX Snap Wrap Firesleeve تصميماً قابلاً للفتح يمكن وضعه حول خرطوم موجود. ويمكن أن يكون هذا مفيداً حيث يكون الوصول للصيانة مهمًا.
بالنسبة لخدمة مصانع الصلب، قم بتقييم اللحام المغلق وترتيب الإغلاق بالكبس مقابل اتجاه الحرارة والرذاذ الفعلي. يوفر الغلاف الققابل للفتح سهولة الوصول للتركيب؛ وهذا لا يعني أنه يمكن وضع إغلاقه مباشرة في أي منطقة تعرض دون مراجعة.
لا يزال الخرطوم المحمي يحتوي على نقاط انتقالية حيث ينتهي غلاف الحريق وتبدأ التجهيزة أو الخرطوم المكشوف. ضع علامة على هذه المواضع في رسم التركيب.
ضع في اعتبارك ما إذا كان الرذاذ يمكن أن يدخل إلى الطرف القماشي المكشوف، وما إذا كان الغلاف يمكن أن ينزلق بعيداً عن القسم المحمي، وما إذا كانت طريقة الاحتفاظ تظل قابلة للوصول للفحص.
حين يكون ختم الطرف أو الاحتفاظ الميكانيكي مطلوباً، حدد الشريط أو المشبك أو طريقة إنهاء التوصيل المعتمدة كجزء من التجميع النهائي. لا تستبدل رباط الكابل العادي أو الشريط العام لمجرد أنه أسهل في الحصول عليه أثناء الصيانة.

نادراً ما تكون البيئات الهيدروليكية خالية تماماً من الزيت. يتضمن غلاف الحماية من الحريق للخرطوم الهيدروليكي BSTFLEX اختبار مقاومة الزيت، ولكن يجب أن يؤدي الزيت الملاحظ على الغلاف المركب إلى إجراء فحص.
حدد ما إذا كان التلوث ناجمًا عن الصيانة الروتينية أو مصدر غير مرتبط أو تسرب من الخرطوم أو الوصلة المحمية.
يجب عدم استخدام غلاف الحماية من الحريق لإخفاء ما يلي:
قم بمعالجة حالة الخرطوم قبل إعادة الغطاء الواقي.
يجب أن تتبع فترات الفحص متطلبات الصيانة والمخاطر الخاصة بالمعدات بدلاً من الاعتماد على عدد عالمي لساعات التشغيل.
أثناء الفحص المعتمد، ابحث عن التغييرات المرئية في كل من الغلاف الواقي وتركيبه:
| منطقة الفحص | ما يجب البحث عنه |
|---|---|
| سطح السيليكون | القطع، الصلابة الشديدة، الطلاء المفقود، تلف الحروق أو المناطق التي تعرضت لمادة ساخنة. |
| ركيزة الألياف الزجاجية | الألياف المكشوفة أو التالفة وفقدان الجدار الواقي المقصود. |
| موضع الغلاف | الابتعاد عن منطقة الحرارة أو التناثر المحددة. |
| النهايات والتثبيت | المشابك المفكوكة، أو معالجة النهاية التالفة، أو دخول التلوث إلى الغلاف. |
| الخرطوم الأساسي | التآكل، أو التسريب، أو التشوه، أو الضرر الحراري عندما يتيح الوصول للفحص ذلك. |
| مسار الآلة | نقاط الاتصال الجديدة الناتجة عن تآكل المعدات، أو التعديل، أو تغيير مسار الخرطوم. |
بعد وقوع حادث كبير لتناثر المعدن المنصهر أو لهب، لا تحكم على إمكانية استمرار الاستخدام بناءً على ما إذا كان الغلاف يبدو سليماً من مسافة بعيدة فحسب. اتبع معايير الفحص أو الاستبدال المعتمدة للتطبيق.
| الحالة الملاحظة | اتجاه الاختيار | التحقق المهم |
|---|---|---|
| حرارة إشعاعية مع تلامس ميكانيكي محدود | قد يكون غلاف الحماية من الحريق المصنوع من ألياف السيليكون القياسيةالزجاجية مناسباً. | درجة الحرارة المثبتة، وحجم الغلاف، والتغطية. |
| خطر تناثر المعدن المنصهر | استخدم بنية ذات أدلة على مقاومة تناثر المعدن المنصهر المعمول بها. | نطاق الاختبار، واتجاه التناثر، وتعرض التماس والنهاية. |
| الحرارة بالإضافة إلى الاهتزاز أو الاحتكاك | تقييم كم الحماية من الحرائق ذي الأداء الميكانيكي المتحقق منه. | نقاط الاتصال الفعلي، والمسار، ودلائل الاحتكاك. |
| بيئة قاسية تتطلب بنية أكثر سمكاً | مقارنة كم الحماية من الحرائق المنسوج عالي التحمل بالمنتج القياسي. | الخلوص، والمرونة، والأدلة الحرارية الخاصة بالمنتج. |
| خرطوم متصل موجود بدون إمكانية الوصول من النهاية | تقييم غلاف واقٍ من الحريق قابل للفتح بآلية الإطباق السريع أو التغليف اللفاف. | المقاس المحكم، وموضع الدرزة، وظهور الإغلاق. |
| التآكل في درجات الحرارة المنخفضة فقط | فكر في استخدام غلاف مقاوم للتآكل مخصص بدلاً من الغلاف المقاوم للحريق. | شدة الاحتكاك ودرجة الحرارة المحيطة الفعلية. |
يجب أن يحدد طلب عرض الأسعار (RFQ) المفيد موقع الخرطوم الفردي بدلاً من مجرد طلب "غلاف عالي الحرارة لمصنع الصلب".
قم بتوفير:
تساعد الصور في تحديد البيئة، ولكن يجب مع ذلك توفير معلومات الأبعاد والتشغيل. بالنسبة للمعدات المتحركة، قم تضمين أكثر من وضع تشغيل أو توفير رسم للمسار.

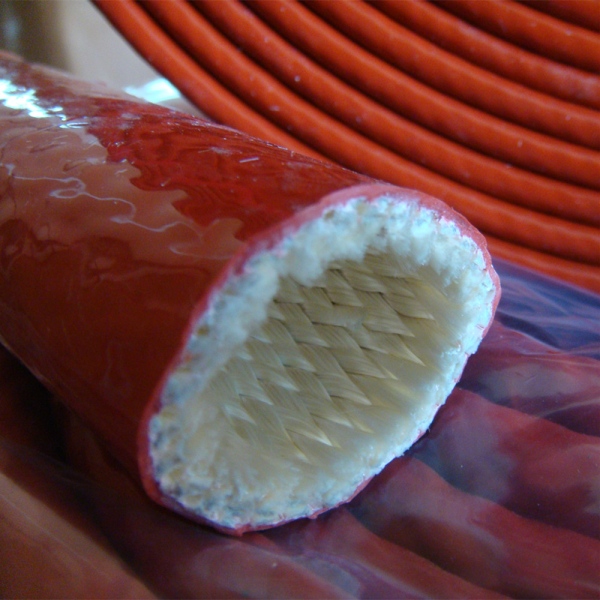

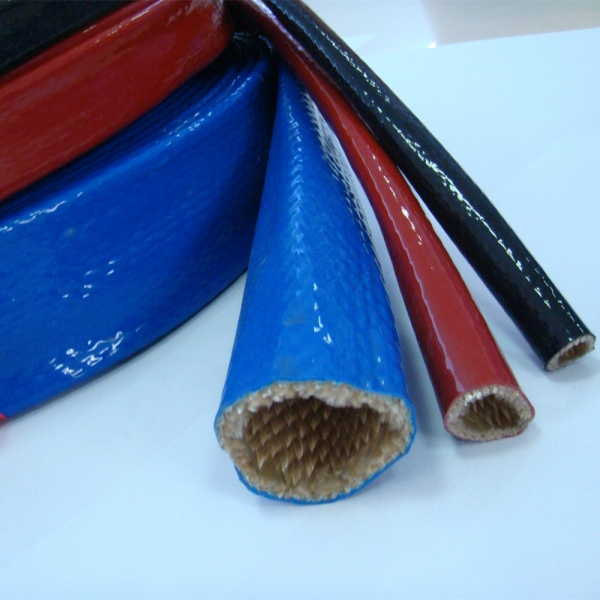

يعتمد الغلاف الصحيح على الخطر الفعلي. يُعد الغلاف المقاوم للحريق المصنوع من الألياف الزجاجية المطلية بالسليكون نقطة بداية شائعة في حالة وجود حرارة إشعاعية خارجية أو لهب أو رذاذ المعدن المنصهر. إذا تعرض الخرطوم أيضاً لاحتكاك شديد، فقم بتقييم الأداء الميكانيكي للغلاف النهائي وقم بتصحيح مسار الخرطوم حيثما أمكن ذلك.
يمكن أن يوفر الغلاف المقاوم للحريق حماية ضد رذاذ المعدن المنصهر قصير المدة عندما يكون للمنتج المحدد أدلة اختبار قابلة للتطبيق. لا ينبغي تفسير ذلك على أنه حماية ضد الغمر، أو تدفق المعدن المنصهر المستمر، أو التعرض خارج الظروف المختبرة.
استخدم متطلبات التطبيق لاتخاذ القرار. قد يستحق الهيكل الأكثر ثقلاً والمزود بملمس النسيج التقييم حيثما تطلب الأمر سماكة جدار أكبر، ولكن يجب أيضاً مراعاة القطر الإضافي والمرونة وخلوص التجهيزات وأدلة الاختبار الخاصة بالمنتج.
لا تقم بتصميم التركيب على أساس التلامس المباشر المستمر ما لم يتم تقييم التجميعة بالكامل لتلك الحالة. حافظ على التوجيه والخلوص المناسبين عن الأسطح الساخنة كلما أمكن ذلك، ثم استخدم الغلاف المقاوم للحريق لمعالجة التعرض للحرارة الخارجية المتبقية.
يتطلب الغلاف الأنبوبي القياسي مسار دخولي مناسب من النهاية. بالنسبة لخرطوم متصل موجود، يمكن تقييم هيكل قابل للفتح بالكبس أو التفاف حوله حيث يكون الفصل غير عملي.
ليس تلقائياً. يتم اختيار الغلاف المقاوم للحريق أساساً لمخاطر الحرارة واللهب، على الرغم من أن بعض الهيئات تتميز أيضاً بأداء احتكاك مؤكد. وحيثما يكون الاحتكاك هو الخطر الهام الوحيد، قد يكون غلاف الخرطوم المخصص المقاوم للحت أكثر ملاءمة.
تقوم BSTFLEX بتصنيع أغلفة مقاومة للحريق من الألياف الزجاجية المطلية بالسيليكون للخراطيم الهيدروليكية والكابلات والخطوط الصناعية التي تعمل في بيئات حرارية متطلبة. تتوفر هياكل قياسية وعالية التحمل وقابلة للفتح لتناسب ظروف التركيب المختلفة.
بالنسبة لمعدات مصانع الصلب أو المعدات التعدينية، أرسل أبعاد الخرطوم، والمسار، وموقع مصدر الحرارة، والتعرض للرذاذ، والحركة، والوثائق المطلوبة. يمكن لـ BSTFLEX استخدام هذه التفاصيل لتقييم هيكل الغلاف المقاوم للحريق الأنسب وإعداد عينات للتطبيق.
اطلب البيانات الفنية، أو تقارير الاختبار، أو العينات، أو عرض أسعار OEM من BSTFLEX.
