غلاف الأراميد المغطى بالسيليكون: تحديد الحجم للكابلات والخراطيم

يجب أن تتناسب الجلبة ذات الطلاء الخارجي في اتجاهين. يجب أن يتسع تجويفها للخرطوم أو الكابل، بينما يجب أن يبتعد قطرها الخارجي النهائي عن المشابك، والأقواس، والمكونات المجاورة. إذا كان أي من البعدين مفقوداً من الرسم، فلا يمكن لحجم الجلبة الاسمي وحده حسم الاختيار.

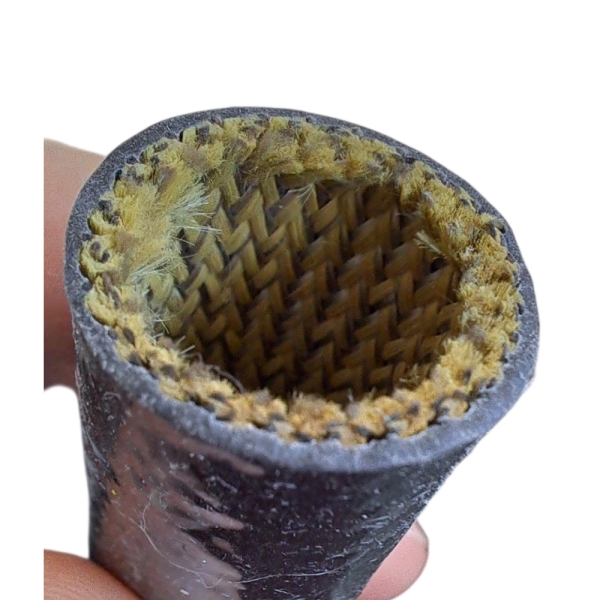

مقاومة لدرجات الحرارة العالية من شركة BSTFLEX جلبة أراميد مطلية بالسليكونتتكون من طبقة داخلية أنبوبية من الأراميد وخارج مطلي بالسليكون. يُعرض المنتج لضفائر الأسلاك، والكابلات، والخراطيم. لا يوفر وصفه عبر الإنترنت جدولاً للأبعاد، لذا اطلب القياسات وعينة للبناء الذي يتم تسعيره بدلاً من افتراض أن أبعاد جلبة أخرى مطلية ستنطبق.

قس التجميع كما سيتم حمايته

بالنسبة لضفيرة الكابلات، قس الحزمة النهائية بعد اللف بشريط لاصق، والتفرع، وأي غلاف خارجي. بالنسبة للخرطوم، قس فوق الغطاء في عدة نقاط، بما في ذلك التغييرات بالقرب من التركيب الطرفي. سجل أقصى قطر خارجي للجزء الذي يظل تحت الجلبة. أعطِ تفاوت الإنتاج إذا تم صنع التجميع على دفعات؛ يمكن لعينة في الطرف الأدنى من هذا التفاوت إخفاء مشكلة ملاءمة.

حدد الطول المغطى، وأماكن الانحناء، والأماكن التي يجب أن تتوقف عندها الجلبة. قم بتضمين أي موصل كهربائي، أو طوق تجعيد، أو صامولة، أو غطاء واقٍ سيتعين على الجلبة المرور عبره أثناء التثبيت. قد تكون الميزة الأكبر على هذا المسار أوسع بكثير من القسم الذي يحتاج إلى حماية.

حدد وقت تركيب الغلاف

إذا تم تركيب الغلاف قبل ربط الطرف أو تركيب الخرطوم، فإن قطعة التركيب لا تحدد فتحة المرور. وإذا تم إضافته إلى تجميع مكتمل، فيرجى قياس أوسع جزء من قطعة التركيب وقم إجراء تجربة باستخدام الغلاف الفعلي. لا تقرط في إدخال أنبوب مغطى فوق عائق لأن الضفيرة غير المغطاة يمكن أن تتمدد إلى هذا الحد. يجب تقييم الطلاء والنسيج الداخلي معاً.

عندما لا يكون أي من الطرفين متاحًا، حدد تسلسل التجميع قبل اختيار الحجم. قد تمر الجلبة الأنبوبية الأكبر عبر وصلة الطرف، لكنها ستقعد بشكل فضفاض على الكابل أو الخرطوم الأصغر بكثير. قد يؤدي تغيير توقيت التركيب، أو اختيار بنية مختلفة لتجميعة قائمة، إلى الحصول على نتيجة أفضل من زيادة القطر الاسمي.

اترك مساحة حول الكم المنتهي

اطلب معرفة القطر الخارجي للكم النهائي وسمك الجدار عند القطر الداخلي المقترح. ثم قارن ذلك الغلاف الخارجي بأضيق كتيفة أو قناة أو مشبك على طول المسار المثبت. التصميم الذي توجد به مساحة للخرطوم العاري قد لا توجد به مساحة بعد إضافة كم مُطلى.

جرب العينة بنصف قطر الانحناء المقصود وخلال نطاق الحركة العادية بالكامل. ابحث عن أي تسطح محلي، أو انكماش مقابل مشبك، أو تراجع في نهاية الغلاف، أو تلف مرئي في سطح السيليكون. سجل موضع علامات التآكل بعد إجراء تجربة مناولة أو حركة واقعية. لا تدع اختيار الغلاف يجبر الخرطوم على تجاوز الحد الأدنى المسموح به لنصف قطر الانحناء الخاص به.

تحقق من الطلاء لمعرفة التعرض الفعلي

حدّد ما إذا كان الغلاف سيلامس سطحاً ساخناً، أو سيجلس بالقرب من حرارة إشعاعية، أو يحمي بشكل أساسي من الاحتكاك. أعِدّ درجات الحرارة العادية والقصوى في موقع الغلاف، ومدة التعرض، وأي سوائل مستخدمة في التجميع أو عملية التنظيف. اطلب بيانات الاختبار الحالية لبناء الأراميد والسيليكون الذي يتم توفيره. قد يكون الحد الأقصى لدرجة حرارة مجموعة الكابل أو الخرطوم الكاملة أقل من تلك الخاصة بمادة الغلاف الفردية.

بالنسبة لتطبيق كهربائي، صف ما إذا كان الغلاف عبارة عن غطاء واقٍ إضافي فوق كابل معزول مسبقاً أو جزءاً من نظام عزل معتمد. إذا كان اختبار الجهد أو اللهب مطلوباً، فاذكر الطريقة واطلب النتائج للغلاف المطلي النهائي. إن وجود طبقة سيليكون لا يحدد تصنيفاً كهربائياً معيناً.

حافظ على هياكل الألياف منفصلة

تستخدم الأكمام المصنوعة من الألياف الزجاجية المطلية بالسيليكون ألياف أساسية مختلفة. إذا كانت مواصفات المشروع تتطلب الزجاج، فراجعغلاف من الألياف الزجاجية المطلية المطاط السيليكونوفقاً لشروطه الخاصة. ينبغي عدم نسخ مطالباته المتعلقة بالحجم والحرارة والكهرباء في مواصفات شراء غلاف الأراميد لمجرد أن كلاهما يحتوي على غلاف خارجي من السيليكون.

مواصفات موجزة لطلب عينة

• القطر الخارجي الأقصى للخرطوم أو حزمة الكابلات النهائية والتفاوت المسموح به.
• أكبر قطعة تركيب أو موصل على طول مسار التثبيت.
• الطول المحمي المطلوب، وموقع الطرف المقطوع، ومرحلة التجميع.
• الخلوص الأدنى من خلال الأقواس ونصف قطر الانحناء التشغيلي.
• مصدر الحرارة، التشغيل والتعرض الأقصى، والملامسة للسوائل.
• الاختبارات المطلوبة وكيفية قبول العينة الملائمة.

أرسل هذا الرسم وطلب العينة عبر صفحة منتج غلاف الأراميد المطلي بالسيليكون. اطلب من المورد توضيح تفاوت القطر الداخلي النهائي، والقطر الخارجي، وتفاصيل الطلاء، وبيانات الاختبار ذات الصلة على عرض السعر. قم بتثبيت وفحص عينة على التجميع الحقيقي قبل اعتماد طول القطع للإنتاج.
