بطانية الألياف السيراميكية ذات الوجه الرقائقي: ما الذي يجب على المشترين تحديده بشأن القلب، والوجه، والربط؟

يصف طلب شراء بطانية من ألياف السيراميك مع رقائق الألومنيوم مظهر المادة، ولكنه يترك الكثير من مواصفات الشراء مفتوحة. قد يصف عرضان سعر نفس السماكة، ومع ذلك يقدمان درجات مختلفة من الألياف، وبنية الرقائق، وأنواع الربط. هذه الاختلافات مهمة عند تركيب المادة في لوحة معدات مُسخّنة، أو غطاء أنابيب، أو حاوية صناعية.

حدد قلب الألياف الخزفية، والطبقة الخارجية المصنوعة من الألومنيوم، والوصلة بين الرقائق والقلب بشكل منفصل، ثم تأكد من كيفية عملها معًا في التجميع المثبت.قم بتضمين درجة الحرارة في كل موقع ذي صلة، والأبعاد النهائية، وطريقة التثبيت، والأدلة المطلوبة للموافقة.

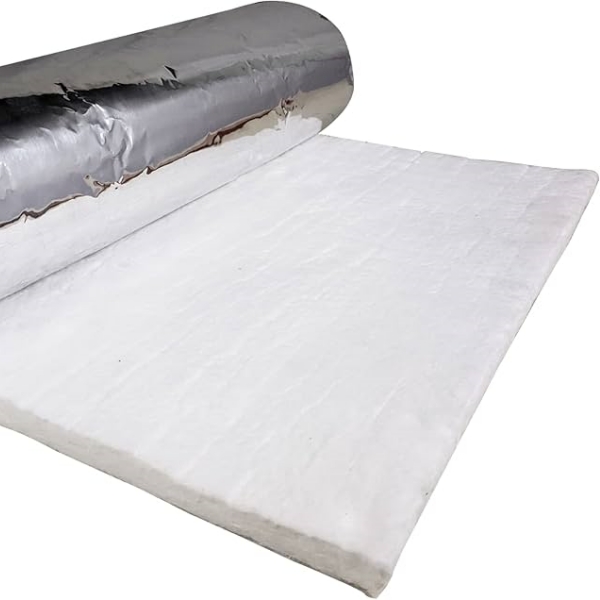

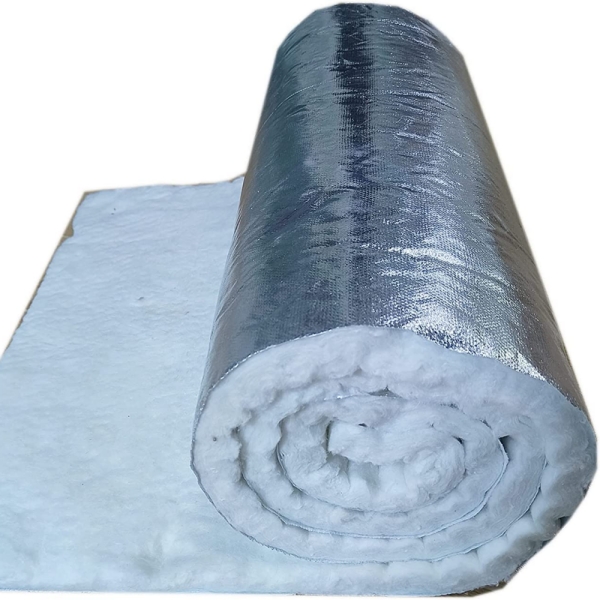

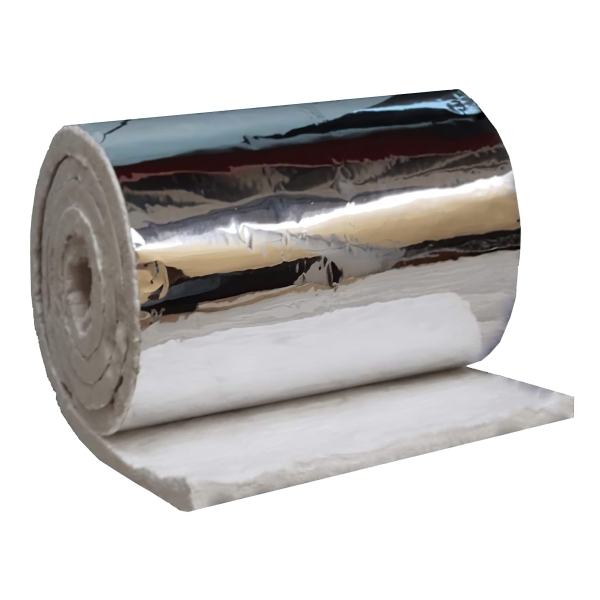

تقدم BSTFLEXبطانية عازلة من ألياف السيراميك مع رقائق الألومنيومباعتبارها بنيةً مميزةً عن البطانية العادية. يشرح هذا الدليل كيفية تحويل وصف المنتج إلى استفسار مفيد دون تحديد درجة حرارة الطبقة الأساسية لكل طبقة.

ما الذي يجب أن يتضمنه عرض أسعار كامل لبطانية ذات وجه من رقائق معدنية؟

اطلب من المورّد توضيح أيّ اختلافات مقترحة عن الطلب. إنّ عرض الأسعار الذي يصف تركيبه بدقة أسهل في التقييم من عرض يكتفي بذكر درجة الحرارة القصوى وسعر اللفة الواحدة.

لا يمثل تصنيف الطبقة الأساسية تصنيف البطانية النهائية

تختلف درجة حرارة تصنيف ألياف السيراميك عن ظروف التشغيل المستمرة الموصى بها. يجب تقييم الدرجة المختارة وفقًا لدرجة حرارة التشغيل، ومدة التعرض، والظروف الجوية، ومتطلبات ثبات الأبعاد. لا تحدد قيمة التصنيف ولا نقطة انصهار الألياف حدود خدمة المركب المغطى برقائق معدنية.

قد تعمل الطبقات أيضًا في درجات حرارة مختلفة. في تصميم معين، يمكن أن يواجه اللب الخزفي منطقة أكثر سخونة بينما تبقى الرقاقة والوصلة في جانب أكثر برودة. هذا الترتيب مقبول فقط عندما يُظهر التصميم الحراري والأدلة الداعمة أن كل طبقة تبقى ضمن ظروفها المعتمدة.

على النقيض من ذلك، قد يؤدي وضع الرقاقة بالقرب من مصدر إشعاعي إلى تعريض الطبقة الخارجية والطبقة الرابطة لحرارة كبيرة حتى وإن لم تلامس المصدر. ولا تحدد درجة حرارة المصدر وحدها درجة الحرارة التي تصل إليها الرقاقة.

حدد على الرسم سطح الجانب الساخن، وواجهة الرقاقة بالقلب، وسطح الرقاقة المكشوف. قدّم بيانات عن التشغيل العادي، وذروات التسخين قصيرة المدة، ودورات التسخين، وحدد درجات الحرارة التي تم قياسها. اطلب تقييمًا للتكوين الكامل بدلاً من حد درجة حرارة واحد غير محدد.

تحديد سُمك وكثافة اللب دون خلط قواعد القياس

حدد التركيب الكيميائي والنوع المطلوبين للألياف بدلاً من الاعتماد على مصطلح "العزل الخزفي" بشكل عام. لا تفترض أن كل غطاء خزفي هو من نوع ألياف خزفية مقاومة للحرارة، أو أن كل بديل هو من ألياف منخفضة المقاومة للتحلل الحيوي. اطلب وثائق تثبت أن المادة المقترحة هي نفسها.

حدد ما إذا كان السُمك المطلوب يشير إلى اللب الخام أم إلى الرقائق النهائية. قدّم أيضًا العمق المتاح بعد التركيب وأي ضغط مُخطط له. اطلب تحديد هامش التفاوت المسموح به في السُمك وطريقة القياس لضمان استخدام نفس الأساس في فحص العينات وقبول الإنتاج.

حدد ما إذا كانت الكثافة تشير إلى اللب فقط. تشمل كتلة الرقائق النهائية مواد التغطية واللصق؛ لذا فإن قسمة هذه الكتلة الإجمالية على حجم اللب لا تعطي كثافة اللب. عند استخدام الكتلة لكل وحدة مساحة في الشراء، حدد ما إذا كانت تصف الغطاء فقط أم المنتج المغطى بالكامل.

للحصول على متطلبات التوصيل الحراري أو الانكماش، يُرجى طلب شروط الاختبار المناسبة. من المفيد تسجيل بيانات العينة ودرجة الحرارة والطريقة المستخدمة؛ كما يجب أن تتضمن بيانات الانكماش مدة التعرض. لا تنقل أبعاد أو بيانات حرارية لبطانية عادية إلى هيكل مغطى دون تأكيد.

حدد ما يجب أن تقوم به واجهة الألمنيوم

أدرج الغرض من الغطاء في المواصفات. يختلف السطح العاكس في تصميم التدفئة الإشعاعية عن الغطاء المصمم أساسًا لتغطية سطح العزل أثناء التصنيع. عندما تكون كلتا الوظيفتين مهمتين، قيّم كلتيهما.

لتحقيق أداء مثالي في منع الإشعاع الحراري، يجب أن يكون السطح العاكس محاذيًا لحيز هوائي. ولا يُعتدّ بالرقائق المعدنية المضغوطة على سطح صلب بنفس القدر من فعالية منع الإشعاع. هذا لا يعني بالضرورة أن يكون اتجاه الرقائق المعدنية دائمًا نحو الداخل أو الخارج أو باتجاه المكون الأكثر سخونة؛ بل يجب أن يتوافق وضعها مع التوزيع الحراري وظروف التشغيل الخاصة بالسطح.

حدد سمك الرقاقة المعدنية بشكل منفصل عن سمك الطبقة المصفحة الكلي، مع ذكر الوحدات بوضوح. استفسر عما إذا كانت الطبقة الخارجية المقترحة تتضمن تقوية أو حاملًا أو طبقة أخرى. يجب أن تُذكر هذه التفاصيل في وصف التصميم بدلًا من إخفائها وراء كلمة "ألومنيوم".

يجب أن يشمل التقييم الانحناءات والحواف المقطوعة والوصلات وفتحات التثبيت. لا تُعتبر الصفيحة المغطاة تلقائيًا غطاءً نهائيًا محكم الإغلاق أو مقاومًا للماء أو للتآكل. يجب أن تراعي أي متطلبات للحماية البيئية الوصلات المكتملة والحواف المكشوفة بالإضافة إلى سطح الصفيحة.

اسأل أي رابطة يجب أن تبقى فعّالة

هناك نوعان مختلفان من التوصيلات يجب مراعاتهما: توصيل الرقاقة المعدنية باللب الخزفي، وتوصيل العازل بالجهاز. لا يعني وجود الرقاقة المعدنية باللب بالضرورة أن المنتج مزود بطبقة لاصقة. لذا، يُرجى تحديد أي مادة لاصقة للتثبيت بشكل منفصل بدلاً من افتراض أنها مُضمنة.

استفسر عن كيفية تثبيت الرقاقة المعدنية، وما إذا كان من المفترض أن يظل هذا التثبيت فعالاً طوال فترة الاستخدام. في حال استخدام نظام ربط، اطلب التأكد من ملاءمته لدرجة حرارة التلامس وتحت الحمل المتوقع. لا يعني وصف اللب بأنه خالٍ من المواد الرابطة أن المادة المغلفة بالكامل لا تحتوي على أي مواد رابطة.

يجب تضمين شروط بدء التشغيل في حال وجود قيود على الانبعاثات في مكان مغلق أو عملية ما. لا تفترض إمكانية حرق نظام ربط غير مألوف عمدًا مع بقاء الرقاقة مدعومة بشكل كافٍ. أي تصميم يعتمد على الربط المؤقت أو التثبيت الميكانيكي يتطلب اتفاقًا صريحًا بشأن آلية تثبيت الواجهة في مكانها بعد ذلك.

بالنسبة للمكونات المنحنية أو المهتزة، يجب مراجعة آلية التثبيت كجزء من عملية التجميع. لا يُغني الربط القوي بين الرقاقة واللب، ولا مواصفات اللب المقاومة لدرجات الحرارة العالية، عن ضرورة دعم العازل في موضعه المُثبّت.

وافقوا على إنشاء جمعية تمثيلية، وليس مجرد قطعة قماش مسطحة.

استخدم عينة تتضمن السماكة المقترحة، والطبقة الخارجية، والمادة اللاصقة، بالإضافة إلى المنحنى أو الوصلة أو تفاصيل التثبيت ذات الصلة. يمكن لقطعة مسطحة صغيرة أن توضح التركيب، ولكنها قد لا تكشف ما يحدث عند ثني الرقائق حول المكون الفعلي.

يُطلب من الفريق الفني المسؤول تحديد تسلسل تسخين وتبريد نموذجي. بعد ذلك، يتم فحص الرقائق المعدنية للتأكد من عدم وجود انفصال أو تمزق أو حركة في اللب أو تغير في الأبعاد أو فجوات عند الوصلات. يجب الاتفاق مسبقًا على الظروف المقبولة وتلك التي تتطلب تغييرًا في التصميم أو المواد.

عند تحديد اختبار قوة الترابط، سجّل طريقة تحضير العينة، واتجاهها، ودرجة حرارتها، وظروفها. حدّد موضع الانفصال: داخل لب الألياف، أو عند السطح الفاصل، أو في الطبقة الخارجية. قد لا يُفسّر رقم الاختبار وحده أداء المنتج النهائي.

اطلب الاطلاع على صحيفة بيانات السلامة الحالية للمادة الموردة، وراجع إجراءات التحكم في قصها وتركيبها وإزالتها. لا يُعدّ غطاء الرقائق المعدنية بديلاً عن هذه الإجراءات. كذلك، يتطلب شرط الحماية من الحريق دليلاً على النظام المحدد؛ إذ لا يكفي وجود الألياف الخزفية وحده لإثباته.

اجعل وحدة التسليم والمخطط النهائي واضحين

بالنسبة لتوريد اللفائف، حدد العرض والطول والكمية المتاحة للاستخدام، وما إذا كان مسموحًا بالوصلات. اتفق على ما إذا كان التسعير للفة الواحدة، أو للمتر الطولي، أو للمتر المربع، أو لوحدة أخرى. لا يمكن مقارنة أسعار المتر الطولي مباشرةً عند اختلاف العرض المتاح للاستخدام.

بالنسبة للقطع المقطوعة، ميّز بين الخطوط الخارجية الأساسية وخطوط الرقائق المعدنية. حدد أي نتوءات مطلوبة، ومناطق غير مغطاة، وفتحات، ومعالجة للحواف لمراجعة التصنيع. وضح ما إذا كانت الأبعاد تنطبق قبل التركيب أو بعد تشكيل القطعة حول المكون.

تأكد من الخيارات المتاحة من حيث النواة والغطاء والأبعاد والتغليف، بدلاً من افتراض أن كل خيار مطلوب قياسي. عندما يكون الجهاز مزودًا بالفعل بغطاء أو غلاف خاص به، قارنبطانية عازلة من ألياف السيراميك العاديةكخيار منفصل للمواد.

أرسل موجزًا ​​واحدًا للبناء مع طلب عرض الأسعار.

يُساعد الاستفسار المفيد على ربط المادة بالتطبيق: تحديد المعدات، وتوضيح ترتيب الطبقات، وتحديد متطلبات اللب والطبقة الخارجية، وبيان وظيفة الرابطة أثناء الخدمة. أرفق الرسم، وملف تعريف درجة الحرارة، والكمية، ومتطلبات الموافقة.

توفر شركة BSTFLEXمراجعة طلبات الشركات المصنعة للمعدات الأصلية وتطوير النماذجفي حالة الحاجة إلى غطاء من رقائق معدنية، استخدمصفحة منتج بطانية من ألياف السيراميك ورقائق الألومنيومكنقطة انطلاق لمناقشة البناء المقترح. للاطلاع على أنواع المواد الأخرى، يُرجى الرجوع إلىمجموعة مواد العزل الحراري عالية الحرارة.

اطلب عرض سعر ومراجعة عينةمع تقديم موجز البناء الكامل. الهدف هو الموافقة على رقائق تلبي متطلبات التركيب، وليس مجرد قلب خزفي مع رقم درجة حرارة مرفق.
