حبل الألياف الزجاجية مقابل حبل الألياف السيراميكية: كيف تختار مانع تسرب درجات الحرارة العالية

ما هو حبل الألياف الزجاجية؟

يُنتج حبل الألياف الزجاجية عادةً من خيوط الألياف الزجاجية المنسوجة ويُورد في تصميمات دائرية، أو مربعة، أو مضفرة، أو محبوكة، أو ملتوية. يُستخدم حيثما دعت الحاجة إلى ختم حراري مرن وغير قابل للاشتعال، وحيث يكون بناء الحبل الكامل مناسباً لدرجة حرارة التشغيل المحددة.

بالنسبة للعديد من المشترين الصناعيين، يُعد حبل الألياف الزجاجية المادة الأولى التي يجب تقييمها لختم الأبواب الروتينية ذات درجات الحرارة العالية، وحشو المجاري، والعزل الحراري، وقلوب الحشوات (الگاسكيت). فهو يوفر عموماً خصائص مناولة جيدة ويمكن تصنيعه في ملفات تعريف وكثافات متعددة. يمكن إضافة طلاء أو غلاف عندما يتطلب التطبيق ختم سطح أفضل، أو تقليل التنسل، أو حماية ميكانيكية إضافية.

تشمل خيارات المنتجات المتاحة حبل الألياف الزجاجية الدائري المضفر, حبل الألياف الزجاجية المربع المضفر, و حبل الألياف الزجاجية المغطى بمطاط السيليكون.

ما هو حبل ألياف السيراميك؟

يُصنع حبل ألياف السيراميك من خيوط ألياف السيراميك ذات درجات الحرارة العالية ويمكن تعزيزه لتحسين قوة المناولة والثبات الهيكلي. وهو متوفر بتصميمات دائرية، أو مربعة، أو مستطيلة، أو مضفرة، أو متداخلة للختم، والحشو، وملء الفراغات، والعزل.

ميزته الرئيسية في الاختيار هي إمكانية تحمل درجة حرارة أعلى من حبل الألياف الزجاجية القياسي. ومع ذلك، فإن درجة حرارة تصنيف ألياف السيراميك ليست تلقائياً درجة حرارة التشغيل المستمرة للحبل النهائي. يجب مراجعة تعزيز الخيوط، والأسلاك المعدنية، والطلاءات، وقت التعرض، والجو الكيميائي، والحركة، وإجهاد التركيب.

للحصول على الملفات الشخصية الشائعة، قارن بين حبل ألياف السيراميك الدائري المضفر, حبل حشو ألياف السيراميك المربع, حبل حشو ألياف السيراميك المستطيل, و حبل تغليف ألياف السيراميك.

حبل الألياف الزجاجية مقابل حبل ألياف السيراميك: الاختلافات الرئيسية

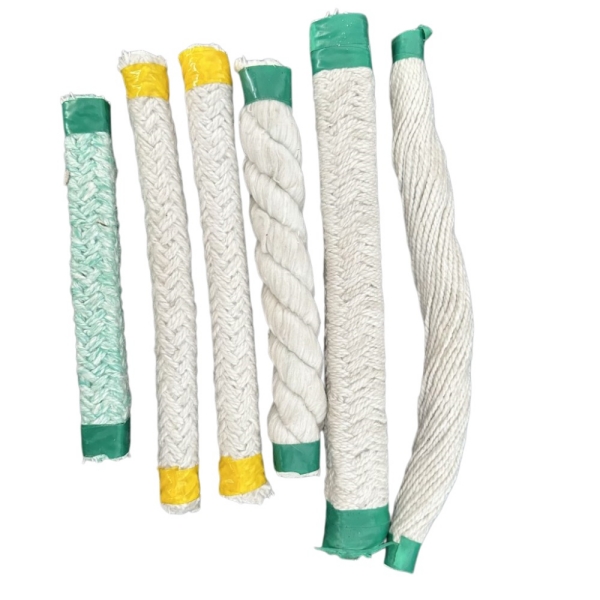

أهمية الشكل الجانبي: حبل دائرى، أو مربع، أو مستطيل، أو واقي (تغليف)

متى يكون الحبل المصنوع من الألياف الزجاجية المطلية بالسيليكون هو الخيار الأفضل؟

يمكن اعتبار الحبل المصنوع من الألياف الزجاجية المطلية بالسيليكون عندما يكون السطح الليفي غير المطلع غير مثالي. قد يساعد الطلاء في تقليل التآكل، وتحسين المناولة، وإنشاء سطح ختم أكثر سلاسة. اعتماداً على التركيبة والجمع المعتمدة، قد يدعم أيضاً تحسين المقاومة للهواء، أو الغاز، أو البخار، أو رذاذ السوائل، أو التلوث.

لا يجعل الطلاء الحبل مناسباً تلقائياً لكل السوائل، أو الضغط، أو درجة الحرارة. تأكد من درجة الحرارة المستمرة للتجميع المطلي، وتوافق الوسائط، وضغط المفصل، وما إذا كان الختم ثابتًا أو معرضًا لحركة متكررة. لهذه الواجبات، قم بمراجعة حبل الألياف الزجاجية المغطى بمطاط السيليكون البناء مع المورد.

متى تكون الشبكة الخارجية من الفولاذ المقاوم للصدأ مفيدة؟

الحرارة العالية وحدها ليست السبب الوحيد لفشل الحبل. يمكن أن تتسبب المناولة المتكررة، وحواف السكن الحادة، والتآكل، والاهتزاز، وأضرار التثبيت في تآكل الحبل الناعم أو فقدان شكله. في هذه الأماكن، يمكن لشبكة الأسلاك الخارجية من الفولاذ المقاوم للصدأ حماية سطح الحبل ومساعدة التجميع على البقاء سليماً.

هذا يختلف عن الحبل الذي يحتوي فقط على تسليح سلكي داخلي. يدعم التسليح الداخلي هيكل الخيوط، بينما تحيط الشبكة الخارجية بجسم الحبل وتوفر طبقة واقية ضحية. لسيارات الأفران، وأبواب الأفران الصناعية، وأبواب وصول الغلايات، والأختام الثابتة المماثلة، ضع في اعتبارك حبل الألياف السيراميكية مع شبكة أسلاك خارجية من الفولاذ المقاوم للصدأ.

الاختيار حسب التطبيق

• الأفران الصناعية وأبواب المواقدابدأ بدرجة حرارة سطح الباب الفعلي، وشكل الأخدود، وتكرار الفتح، ومتطلبات التسريب. قد يكون حبل الألياف الزجاجية مناسباً عندما يكون تصنيف التجميع المتحقق منه كافياً؛ ويعتبر الألياف السيراميكية عندما يكون الواجب الحراري أعلى.
• أبواب الغلايات والأفرانراجع التعرض للغاز الساخن، والدورة الحرارية، وحركة الباب، وتآكل السطح، وما إذا كان المفصل يحتاج إلى وجه اتصال دائري أو مسطح. قد تكون الإنشاءات المعززة أو المحمية مطلوبة.
• الأفران الصناعية (الكيلن) وسيارات الأفرانقيم كل من درجة الحرارة والأضرار الميكانيكية. قد يوفر حبل الألياف السيراميكية القدرة الحرارية المطلوبة، بينما يمكن أن تساعد الشبكة الخارجية في الأماكن التي تحدث فيها السحب، أو الاتصال بالحواف، أو المناولة المتكررة.
• عزل الأنابيب وسد الفجواتأعطِ الأولوية والمرونة ووظيفة العزل والمساحة المتاحة وطريقة التثبيت. قد يكون حبل العزل أكثر عملية من هيكل مانع تسرب الأبواب الكثيف.
• وصلات التمددحدد حركة الوصلة، ودرجة حرارة السطح الساخن، والجو المحيط، والتثبيت، ومعدل التكرار. يجب أن يتحمل الحبل الحركة المتوقعة دون أن يتعرض للانضغاط الزائد أو السحب من الوصلة.
• إحكام منع تسرب الغاز أو البخار أو السوائلمقاومة درجة الحرارة وحدها لا تكفي. حدد الوسط، والتركيز، والضغط، والسرعة، ونمط التعرض حتى يتمكن المورد من تقييم الطلاءات والتصميم الكامل لمانع التسرب.

خمس خطوات لاختيار حبل منع التسرب المناسب لدرجات الحرارة العالية

1. حدد مخطط درجة الحرارة الفعلي. قدم درجة الحرارة المستمرة العادية، ودرجة الحرارة القصوى، ومدة الذروة، وتكرار الدورة، ودرجة الحرارة عند موقع الحبل بدلاً من الاكتفاء بنقطة ضبط الغرفة فقط.
2. صف الوصلة والحركة. حدد ما إذا كان مانع التسرب ثابتاً، أو يُفتح بشكل متكرر، أو منزلقاً، أو مهتزاً، أو يتحرك كوصلة تمدد.
3. طابق المقطع الخارجي مع الأخاديد. قدم عرض الأخدود، وعمقه، ونصف قطر الزاوية، وفجوة منع التسرب، ورسماً أو صورة واضحة. لا تفترض أن نسبة انضغاط عالمية واحدة تنطبق على كل حبل.
4. حدد الجو المحيط والوسط. اذكر الهواء، والغاز الساخن، والبخار، والزيت، والمواد الكيميائية، والغبار، والتفريغ (الفراغ)، والضغط، وأي خطر للتعرض المباشر للهب أو تطاير المعدن المنصهر.
5. تحقق من صحة الهيكل بالكامل. تأكد من الألياف الأساسية، والتعزيز، والطلاء، والشبكة، والمادة اللاصقة، وطريقة الوصل، والتفاوت المسموح، والتغليف، والحد الموثق للخدمة المستمرة قبل الاعتماد.

قائمة التحقق لطلب عروض الأسعار (RFQ) للشركات المصنعة والطلبيات بالجملة

يساعد الطلب المكتمل الشركة المصنعة على التوصية بالمادة الصحيحة ويتجنب مقارنة عروض الأسعار لتركيبات مختلفة. تتضمن:

مسارات المنتجات لمختلف المتطلبات

• ختم الألياف الزجاجية الدائرية العامحبل الألياف الزجاجية الدائرية المضفرة
• أخدود ذو وجه مسطح أو مربعحبل الألياف الزجاجية المربعة المضفرة
• سطح مطلي وإحكام محسّنحبل من الألياف الزجاجية المطلية بمطاط السيليكون
• ختم دائري درجات حرارة أعلىحبل ألياف سيراميك دائرية مضفرة
• حشوة مربعة لدرجات الحرارة العاليةحبل حشوة مربع من ألياف السيراميك
• قناة مستطيلة عريضة أو ضحلةحبل حشوة مستطيل من ألياف السيراميك
• عزل مرن وملء الفجواتحبل تغليف العزل من ألياف السيراميك
• حماية خارجية من التآكل الاحتكاكيحبل ألياف السيراميك مع شبكة سلكية خارجية من الفولاذ المقاوم للصدأ
