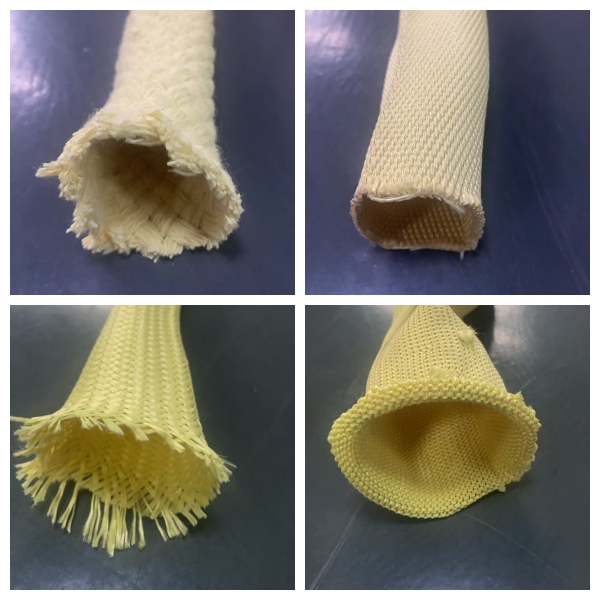

غلاف منسوج من ألياف البارا-أراميد مقابل غلاف مضفر من ألياف الأراميد: أي بنية يجب أن تختار؟

قد يبدو الغلاف مناسبًا على اللفة، ولكنه قد لا يكون مناسبًا للتجميع. فقد يتناسب مع الخرطوم، ولكنه لا يمر فوق الوصلة. وقد ينزلق فوق الموصل، ولكنه يترك نمطًا مفتوحًا للخيوط عند القطر التشغيلي. كما قد يُخطئ البعض في اعتبار عينة مسطحة المظهر غلافًا، بينما هي في الواقع أنبوب مغلق.

عند مقارنةكم منسوج من ألياف البارا-أراميدمعكم من ألياف الأراميد المضفرةابدأ بالشكل المُثبّت، وأكبر جزء يجب أن يمرّ فوقه الغلاف، والتغطية المطلوبة عند نقطة التلامس. يؤثر التركيب على الملاءمة، ولكن لا يُحدّد كلٌّ من "المنسوج" و"المضفر" مقاومة القطع أو التآكل بمفرده.

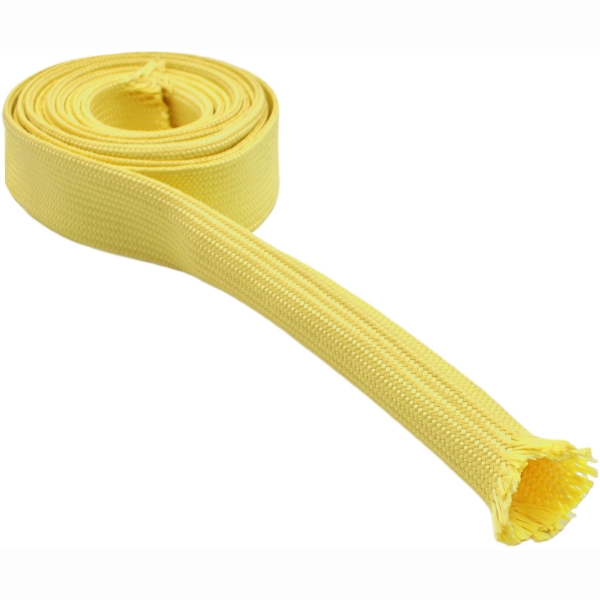

النسيج المسطح لا يعني بالضرورة أن يكون مفتوح الجوانب

يستخدم الغلاف المنسوج خيوطًا متشابكة طوليًا وعرضيًا. يمكن للمنتج الأنبوبي المنسوج أن يكون مسطحًا عندما يكون فارغًا، مما يجعله يشبه النسيج الشبكي. ومع ذلك، يسمح تجويفه الداخلي بمرور خرطوم أو أنبوب أو حزمة كابلات من خلاله.

كم PKFiresleeveكم منسوج من ألياف البارا-أراميديتميز هذا المنتج ببنية مسطحة مجوفة ويمكن تصنيعه بأطوال مسطحة منمن 10 مم إلى 500 مميصف هذا القياس الغلاف الفارغ وهو مفرود. ولا يصف قطره الداخلي أو عرض المكون الذي سيستوعبه.

يُعدّ هذا التمييز مهمًا أثناء التركيب. يجب تمرير الغلاف الأنبوبي المغلق عبر طرف يسهل الوصول إليه. فهو ليس غلافًا جانبيًا، ولا يعني شكله المسطح إمكانية فتحه على طوله حول خرطوم موصول مسبقًا.

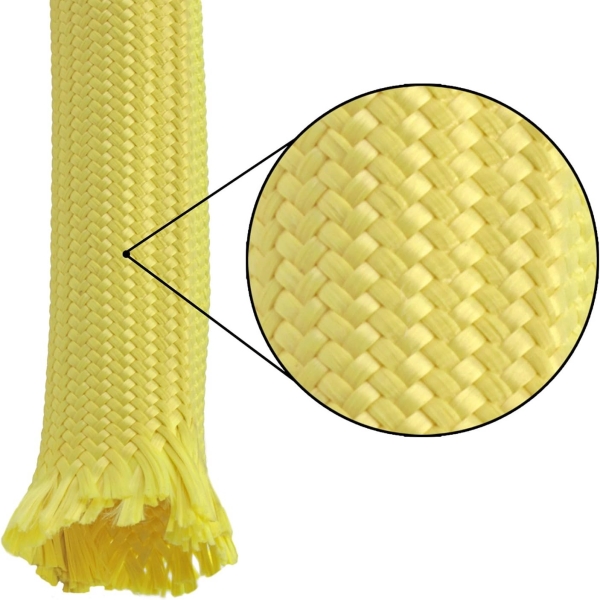

يتغير شكل الأكمام المضفرة من خلال حركة الخيوط

في الجديلة الأنبوبية، تتقاطع الخيوط بزوايا حول الغلاف. يتغير قطر الجديلة القابلة للتمدد بتغير زوايا هذه الخيوط. زيادة القطر تقلل عمومًا من طول الغلاف المتاح؛ وسحب الغلاف طوليًا يقلل عمومًا من قطره.

هذا تغيير في هندسة النسيج، وليس دليلاً على أن ألياف الأراميد تتمدد كخيوط مطاطية. نطاق التمدد القابل للاستخدام خاص ببنية الغلاف المحددة، ولا ينبغي استنتاجه من مادة مضفرة أخرى أو من القطر الاسمي وحده.

للحصول على خيار مضفر، راجعغلاف مضفر من ألياف الأراميد لحماية الخراطيم والكابلاتتحقق من كل من ملاءمة الغطاء لأكبر جزء من أجزاء التركيب وتغطية الخيوط بعد أن يستقر الغطاء على المكون المحمي.

قارن الأكمام في حالتها التشغيلية

عرض الخرطوم عند فرده ليس هو قطر الخرطوم

بالنسبة لأنبوب مثالي ذي جدران رقيقة وغير قابل للتمدد، يكون محيطه ضعف عرضه تقريبًا عند فرده. وهذا يوفر نقطة انطلاق هندسية مفيدة.

القطر الدائري المكافئ ≈ (2 × العرض عند فرده) ÷ π

على سبيل المثال، أنبوب قياس50 مم موضوعة بشكل مسطحيبلغ قطرها الدائري المكافئ المثالي حوالي31.8 ملم، وليس 50 مم.

هذا رسم توضيحي هندسي، وليس توصية بشأن حجم الكم. فهو يتجاهل سمك الجدار، وشكل الطي، وتفاوتات التصنيع، ومسافة التركيب. يجب فحص الكم المنسوج الحقيقي ومقارنته بفتحة داخلية قابلة للاستخدام وبالتركيب الفعلي.

بالنسبة للحزمة غير الدائرية، سجّل مقطعها العرضي ومحيطها بدلاً من اعتبار أوسع بُعد لها قطراً. فالحزمة العريضة والضحلة والخرطوم الدائري ذو العرض الأقصى نفسه لا يتطلبان نفس محيط الغلاف.

قد يحدد الاقتران الحجم

لنفترض وجود مجموعة خراطيم افتراضية معقطر الخرطوم الخارجي 25 ممو أقطر التركيب الأقصى 40 مموبافتراض الجدار الرقيق المثالي نفسه، يبلغ عرض الخرطوم وحده حوالي 39.3 مم عند فرده. أما الوصلة، فيبلغ عرضها حوالي 62.8 مم، قبل أي تعديلات على التركيب.

لذا، فإنّ طلب غلافٍ بناءً على قطر الخرطوم فقط قد ينتج عنه غلافٌ لا يمكنه المرور فوق الوصلة. وعلى العكس، فإنّ اختيار غلافٍ ليمرّ فوق الوصلة فقط قد يترك مساحةً أكبر حول الخرطوم مما يسمح به التطبيق.

قم بحل هذا التعارض قبل الطلب. حدد ما إذا كان التثبيت يتم قبل تركيب الوصلات الطرفية، وما إذا كان بإمكان الوصلة النهائية المرور عبر الغلاف المحدد، أو ما إذا كان التجميع يتطلب تصميم دخول جانبي محدد بشكل منفصل.

بالنسبة للمشاريع الهيدروليكية، استخدمغلاف واقٍ لخرطوم من الكيفلار المضفركمرجع للمنتج، يرجى تقديم أبعاد التركيب بالإضافة إلى القطر الخارجي للخرطوم. يجب أن تُظهر الصورة أو الرسم المرفقات، وآليات القفل، والنتوءات الأخرى، وليس فقط حجم فتحة التركيب.

مكان كل مشروع إنشائي في القائمة المختصرة

ملف تعريف حزمة محدد مع تحكم في الوصول النهائي

يُقيّم غلاف الأراميد المنسوج المسطح عندما يكون المقطع العرضي للمجموعة معروفًا، ويمكن تركيب الغلاف من طرف يسهل الوصول إليه. حدد العرض حول محيط الحزمة الفعلي، ثم افحص العينة بحثًا عن طيات زائدة، أو ضيق موضعي، أو حركة غير مرغوب فيها. لا يقتصر تصميم النسيج المجوف على المكونات المسطحة؛ وتعتمد ملاءمته على مدى تطابقه.

مجموعة دائرية ذات تغيرات في القطر

قم بتقييم غلاف أراميد مضفر قابل للتمدد عندما يتطلب تركيبه تغيير قطر الغلاف ضمن نطاق موثق. قم بتضمين أكبر نقطة تغيير في التجربة. بعد التركيب، تحقق مما إذا كان الغلاف المضفر لا يزال مغطى بشكل كافٍ في أكبر جزء، وما إذا كان الطول المتبقي كافيًا عند كلا الطرفين.

مسار كابل متحرك ذو منعطفات وفروع

لا ينبغي الموافقة على أي من التصميمين بناءً على عينة مستقيمة وثابتة فقط. تحقق من مواضع الانحناء المقصودة، ونقاط الوصول إلى الفروع، ونقاط التثبيت في تقييم التجميع. عند الحاجة إلى استجابة نسيجية مختلفة،كم من ألياف الأراميد المحبوكةيمكن تقييمها كخيار منفصل بدلاً من افتراض أن البناء المنسوج أو المضفر يجب أن يناسب كل مسار.

المظهر الكثيف ليس تقييمًا للأداء

قد يكون السطح المضغوط مفيدًا عند نقطة التلامس، لكن الصورة لا تكفي لتحديد عمر الخدمة. نوع الخيوط، وحجمها، وكثافة البناء، وسماكة الجدار، والتشطيب، وملاءمة التركيب، كلها عوامل يجب مراعاتها في المقارنة.

اطلب أدلة مقارنة في ظل الظروف المناسبة. سجّل سطح التلامس، والحمل المُطبّق، والمسافة، ونمط الحركة، ومعيار الفشل. اختبار غلاف واحد بشكل غير مُحكم على مغزل صغير وآخر مُحكم على مُكوّن أكبر لا يُعزل تأثير التصميم.

وبالمثل، فإنّ "مقاومة القطع" لا تعني منع القطع تمامًا. لذا، يجب تجنّب ملامسة الحواف الحادة غير الضرورية من خلال التوجيه المناسب، أو حماية الحواف، أو الدعم، بدلًا من الاعتماد على الغلاف وحده. يجب التعامل مع احتواء رذاذ الزيت الهيدروليكي، وتقييد حركة خرطوم الوقود، والعزل الكهربائي، وحماية الأفراد كمتطلبات تأهيل منفصلة؛ ولا يُستدلّ عليها من وصف مادة الأراميد.

الموافقة على الملاءمة والتغطية والثبات معًا

اطلب عينة تجميع بدلاً من الموافقة على عينة منفصلة فقط. يجب أن يجيب التقييم على خمسة أسئلة عملية:

1. هل يمكن تثبيته؟تأكد من مرور المنتج فوق الأجزاء النهائية الفعلية دون إجبار النسيج أو إتلافه.
2. هل منطقة التلامس مغطاة؟افحص السطح المُركّب حيث يُتوقع حدوث احتكاك أو خدش، بما في ذلك الجزء الخارجي من الانحناءات.
3. هل يبقى في مكانه؟تحقق مما إذا كان ترتيب الاحتفاظ المقترح يسمح بالهجرة أو يخلق نقطة ضغط مركزة.
4. هل الطول كافٍ؟قم بقياس التغطية بعد التركيب وفي مواضع التجميع المطلوبة، وليس فقط على اللفة.
5. هل يمكن فحصه؟الحفاظ على إمكانية الوصول إلى الاتصالات والهوية والمناطق المشمولة في خطة الصيانة.

قم بإجراء فحوصات الملاءمة الأولية على المعدات المعزولة والمفرغة من الضغط. يجب أن يتبع أي تقييم لظروف التشغيل إجراءات السلامة والاختبار المعتمدة من قبل الشركة المصنعة للمعدات.

حدد طريقة القياس في مواصفات الشراء

إنّ طلبًا يقتصر على عبارة "كمّ أراميد، 50 مم" يترك مجالًا واسعًا للتأويل. يرجى توضيح ما إذا كان المقصود بـ 50 مم هو العرض عند فرده بشكل مسطح، أو القطر الداخلي الاسمي، أو أي قياس آخر متفق عليه.

بالنسبة للكم المنسوج، حدد كيفية قياس العرض وما إذا كانت العينة مرتخية أم تحت شد خفيف محدد. أما بالنسبة للجديلة، فحدد الحجم الاسمي، وقطر التشغيل المقصود، والتغطية المطلوبة بعد التركيب. أدرج طول التغطية، ومتطلبات معالجة الأطراف، وتسلسل التجميع، ورقم العينة المرجعي المعتمد.

تأكد من تركيبة الخيوط وأي طلاء أو تشطيب بشكل منفصل. إذا كانت مواصفات الشراء تتطلب أليافًا تحمل علامة كيفلار التجارية، فاطلب إمكانية تتبع المواد: فالوصف العام "بارا-أراميد" لا يُحدد علامة الألياف التجارية بحد ذاته.

للحصول على طلب خاصغلاف خرطوم من ألياف كيفلر أراميد منسوجة مسطحةأرسل إلى PKFiresleeve عرض الغطاء المسطح المطلوب، وأبعاد المكونات، وأكبر مقاس للتركيب، والطول المغطى، والكمية. أرفق رسمًا تخطيطيًا أو عينة إذا كان من الصعب وصف التركيب. يوفر هذا أساسًا أوضح لأخذ العينات وتقديم عروض الأسعار مقارنةً بذكر اسم المادة فقط.

أسئلة حول ملاءمة أكمام الأراميد المنسوجة والمضفرة

هل يمكن لغلاف منسوج مسطح أن يحمي خرطومًا دائريًا؟

نعم، بشرط أن يكون فتحها القابل للاستخدام وملاءمتها للتركيب مناسبة للخرطوم. كلمة "مسطح" تصف شكل الغلاف الفارغ عند فرده بشكل مسطح، وليس شرطًا أن يكون الجزء المحمي مسطحًا.

هل يمكن استبدال الأكمام المنسوجة والمضفرة بأحجام اسمية متساوية؟

لا يمكن ذلك دون التحقق من تعريفات القياس. فالعرض عند فرده بشكل مسطح والقطر الاسمي بُعدان مختلفان، كما أن ملاءمة الجديلة تعتمد أيضاً على نطاق عملها المحدد.

هل يُعدّ اجتياز اختبار المقاس دليلاً على ملاءمة الكم؟

لا، إنّ خلوص التركيب ليس سوى فحص واحد. يجب أن يوفر الغلاف أيضًا التغطية المطلوبة، والثبات في الموضع، والطول المناسب على الخرطوم أو الكابل أثناء الاستخدام المقصود.

أي نوع من أنواع البناء يوفر حماية أفضل ضد التآكل؟

تتطلب الإجابة مقارنة الأكمام النهائية في ظل ظروف التلامس والحركة المناسبة. إن مصطلحي "منسوج" و"مضفر" هما وصفان للبنية، وليسا مؤشرين مستقلين على الأداء.
