الغلاف المقاوم للحرائق لحماية الكابلات والأنابيب الصناعية: الملائمة، والتوجيه، والتعرض الحراري

إن الكابل المار بجوار آلة ساخنة يحتاج إلى أكثر من مجرد غلاف ذي تصنيف حرارة عالي. يجب أن يتناسب الغطاء مع المسار، ويترك الوصلات قابلة للصيانة، ويعمل مع حدود حرارة الكابل نفسه. إن الغلاف الذي يتحمل البيئة المحيطة لا يثبت أن الموصلات تحته تعمل بأمان.

غلاف مقاوم للحريق للكابلات والقنوات الكهربائية هو عبارة عن غطاء حراري خارجي. يمكن تقييم الإنشاءات المصنوعة من الألياف الزجاجية المطلية بالسليكون فيما يتعلق بالتعرض للمعدات الساخنة القريبة، أو الشرار، أو رذاذ المعدن المنصهر المحدد. وهي لا تحل محل عزل الكابل، أو نظام القنوات، أو التركيبات المعتمدة المقاومة للحريق.

بالنسبة لمصنعي الآلات وفرق الصيانة، ابدأ بتحديد القسم المعرض على رسم مسار الأسلاك. يوفر مجموعة الأغلفة المقاومة للحريق BSTFLEX fire sleeve range أشكالاً أنبوبية وقابلة للفتح لمراجعة هذا القسم دون معاملة كل كابل على الآلة بنفس التطبيق.

حدد ما سيستقر داخل الغلاف

يتطلب الكابل المغلف، وحزمة الأسلاك النهائية، والقناة التي تحتوي على عدة دوائر معلومات مختلفة. حدد التجميع الفعلي بدلاً من طلب أنبوب حماية بناءً على حجم الموصل وحده.

لا يعد الحجم التجاري الاسمي للقناة بديلاً موثوقاً لقطرها الخارجي المقاس. وبالمثل، لا يصف قطر الكابل الواحد حزمة مكتملة. قم تضمين أكبر تجهيز على طول مسار التركيب، ولكن لا تجعل هذا التجهيز الاساس الوحيد للمقاس النهائي للغلاف.

راجع الحرارة الداخلة إلى الكابل والحرارة المتولدة بداخله

قد تكون المشكلة الخارجية عبارة عن تسخين إشعاعي من جدار الفرن، أو أنبوب عملية ساخن، أو عادم قريب. راجع أولاً ما إذا كان إعادة توجيه المسار، أو الفصل، أو الحاجز المادي يمكن أن يقلل من هذا التعرض. ثم حدد دور غلاف حماية كابلات ضد الحرارة حيث يستمر التعرض.

كما ينتج الموصل الكهربائي المحمل حرارة. ويعتمد تياره المسموح به على تصميم الكابل وظروف التركيب، بما في ذلك درجة الحرارة المحيطة وترتيب الموصلات الأخرى المحملة. يغير الغلاف المضاف المسار الذي تغادر من خلاله الحرارة التجميع.

اطلب من المصمم الكهربائي مراجعة التيار المسموح به للتركيب المغطى. لا تنقل تصنيف التيار في الهواء الطلق إلى ترتيب معزول حديثاً دون التحقق من الافتراضات. اعتماداً على أحمال الحرارة الخارجية والداخلية النسبية، قد يساعد الغلاف ضد المصدر الخارجي بينما يقيد أيضاً إطلاق الحرارة المتولدة في الداخل.

حدد حمل التشغيل، ومدة التعرض، ودرجة الحرارة المحيطة، والطول المغطى. قيم التجميع تحت دورة التشغيل ذات الصلة، وليس فقط أثناء فحص موجز بلا حمل.

احتفظ بثلاث قيم منفصلة: حد الخدمة المعلن للغلاف، ودرجة حرارة التشغيل المسموح بها للكابل، ودرجة الحرارة التي يتم الوصول إليها فعلياً في التركيب. لا يوجد خفض عالمي لدرجة الحرارة يمكن استنتاجه من سماكة الغلاف أو اسم المواد وحدها.

اتبع المسار من المنطقة الساخنة إلى التوصيل

عند مصدر الحرارة

حدد مكان بدء التعرض وانتهائه. حدد التسخين الإشعاعي المستمر بشكل منفصل عن الشرر العرضي أو القطرات المنصهرة. بالنسبة للتعرض للرذاذ، قم بتوفير مادة العملية، والاتجاه المحتمل، والمدة المتوقعة بحيث يمكن تقييم الغلاف المقترح مقابل الخطر الفعلي.

بالنسبة للغطاء القابل للفتح، أظهر موضع الدرز والتداخل في تفاصيل التركيب. تأكد من أن الترتيب النهائي يحتفظ بالتغطية عند الانحناءات والدعامات. لا تستخدم الغلاف لتبرير التلامس بين الكابل والسطح الساخن.

عند القسم المتحرك

قد يتحرك كابل الآلة عبر حلقة الخدمة، أو حامل الكابل، أو ذراع مفصلية. راجع المسار مع إضافة سماكة الجدار وميزات التثبيت في مكانها. تأكد من أن الغطاء لا يزاحم الحامل، أو يعلق بحافة، أو ينقل قوة سحب إضافية إلى الموصل.

لا تعد المرونة أثناء تجربة التركيب اليدوي دليلاً على عمر الانحناء المحدد. حافظ على متطلبات انحناء شركات تصنيع الكابلات والقنوات وقيم الحركة المقصودة من خلال إجراء الآلة المعتمد. لا تستبدل الغلاف بدعم الكابل المطلوب أو مكون تخفيف الضغط.

عند حشوة الصندوق، أو الوصلة، أو مدخل الخزانة

حدد نقطة نهاية الغلاف قبل طلب الأطوال النهائية. حافظ على حلقات القفل، وفحوصات التوصيل، والملصقات، ونقط التفتيش قابلة للوصول. إن الغطاء ذو المظهر الأنيق الذي يمنع الفني من الوصول إلى الموصل ليس حلاً كاملاً للتركيب.

لا تمرر غلافاً حرارياً خارجي وإدخاله عبر حشوة الصندوق إلا إذا كان هذا الترتيب معتمداً لنظام الحشوة والكابل. وإلا، فقد لا تعود حشوة الصندوق تعمل على السطح والأبعاد التي تم اختيارها من أجلها. احتفظ بترتيبات الختم المحددة، وتخفيف الضغط، والربط بدلاً من توقع أن يوفرها الغلاف.

طابق تركيب المنتج مع المسار

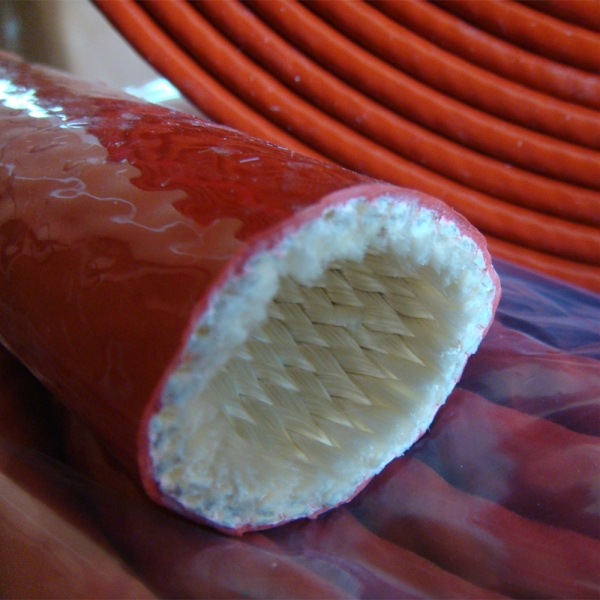

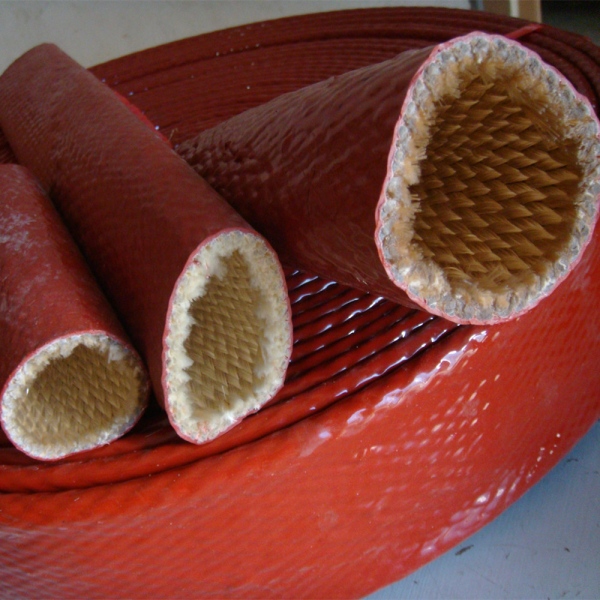

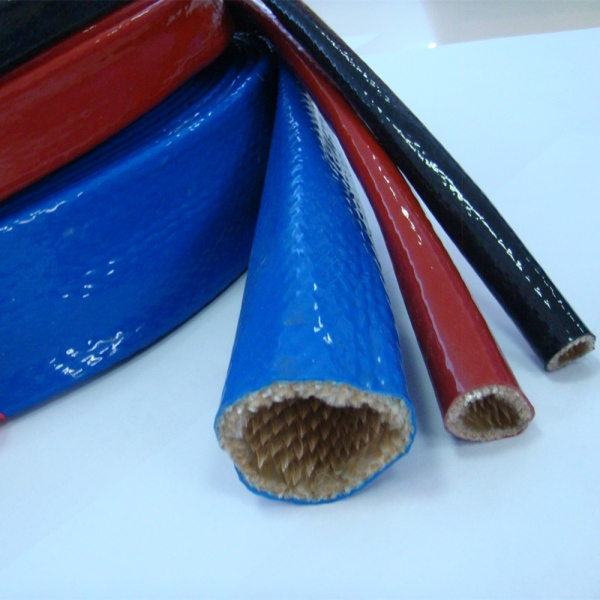

بالنسبة للتثبيت الأنبوبي، فإن كم فايبر جلاس مقاوم للحريق ومعالج حرارياً للخراطيم والكابلات من BSTFLEX يستخدم قاعدة من الألياف الزجاجية المجدولة والمعالجة حرارياً تحت طلاء من مطاط السيليكون. قم تضمين هذا التركيب في مراجعة العينة حيث يحدد المشروع قاعدة نسيجية معالجة حرارياً.

إن غلاف الحريق المجدول المصنوع من السيليكون والفايبر جلاس EFRS هو خيار أنبوبي آخر. قارن الحجم المقترح، وبنية الجدار، ومسار التركيب بدلاً من افتراض أن مرجعين في الكتالوج متقابلان لمجرد أن كلاهما له غلاف خارجي من السيليكون.

حيثما تمنع الموصلات التركيب من جهة الطرف، قم بتقييم غلاف حريق بشريط لاصق (هوكس آند لوب) للكابلات الموجودة. يستخدم تركيب BSTFLEX VFRS أليافاً زجاجية مجدولة مطلية بالسيليكون مع إغلاق بشريط لاصق (هوكس آند لوب) من النايلون المثبط للهب ومخيط داخلياً. قم بمراجعة الإغلاق، والخياطة، والتداخل كجزء من الغطاء الكامل، وليس فقط جسم الغلاف.

اطلب حدود التشغيل المطبقة للتكوين المحدد. يتيح التنسيق القابل للفتح إمكانية الوصول للتركيب والفحص؛ ولكنه لا يحدد، بحد ذاته، تصنيفاً حرارياً أعلى أو مؤهلات كهربائية.

مثال: مساران للكابلات بجوار نفس الآلة

ضع في اعتبارك تركيباً افتراضياً به كابل مستشعر وكابل طاقة محرك يمران بالقرب من نفس الحاوية المسخنة. يتطلب كلاهما مراجعة للتعرض الخارجي، لكن التجربة الناجحة للغلاف على أحدهما لا تعني الموافقة على الآخر.

بالنسبة لكابل المستشعر، قم بمراجعة السلك الكامل، والموصل، ودرجات حرارة جانب المستشعر، إلى جانب الحمل الكهربائي الفعلي وأداء الإشارة المطلوب. وبالنسبة لكابل المحرك، قم بتضمين تيار التشغيل، ودورة التشغيل، وترتيب التركيب في التقييم الحراري.

إذا كان كابل المحرك يمر داخل قناة مرنة، قم بتقييم قسم القناة المغطى بالكامل. لا تستخدم درجة الحرارة الخارجية للغلاف الجديد قياساً مباشراً لدرجة حرارة الموصل. يجب اختيار طريقة القياس وحدود القبول من قبل المهندس الكهربائي المسؤول.

قم بالموافقة على المسارين بناءً على متطلباتهما الخاصة، حتى عندما تكون نفس خادمة الغلاف مناسبة لكيهما.

احفظ الأغلفة الحرارية منفصلة عن متطلبات الحماية الأخرى

العزل الكهربائي والتدريع الكهرومغناطيسي

يجب عدم معاملة غلاف الحريق المصنوع من السيليكون والفايبر جلاس كبديل للعزل الكهربائي الأساسي أو استخدامه لإصلاح غلاف كابل تالف دون مواصفة إصلاح معتمدة. التصنيف الحراري ليس تصنيفاً للجهد. لا تدعِ وجود تدريع كهرومغناطيسي أو أداء تأريض من غلاف حراري عادي دون تأهيل منفصل.

الدوائر المقاومة للحريق

يتطلب الحفاظ على تشغيل الدائرة أثناء التعرض المحدد للحريق أدلة للكابل المعني أو نظام الحماية الكامل وتركيبه. إن إضافة غلاف حريق لا يؤدي تلقائياً إلى إنشاء مجموعة كابلات مقاومة للحريق أو تحديد وقت التشغيل أثناء الحريق.

حيثما تتطلب المواصفات الأداء، اطلب أدلة النظام المعمول بها. إن اختبار اللهب قصير المدة على مادة الغلاف ليس نتيجة قابلة للتبادل.

التوصيلات عبر الجدران والأرضيات

تختلف حماية الكابلات الصناعية من الحرارة عن سد الفتحات المقاوم للحريق عبر جدار أو أرضية مقاومة للحريق. قد تكون المنتجات توصف بأنها أكمام حريق للكابلات في تلك السوق منتفخة أو جزءاً من نظام اختراق محدد.

لا تستبدل الأكمام المصنوعة من الأنسجة الزجاجية المطلية بالسليكون بالمانع المحدد للحريق. إذا كان مسار الكابلات المغطاة يمر عبر حاجز مقاوم، فقم بمراجعة تفاصيل الاختراق للكابل الفعلي والأنبوب والغطاء الإضافي.

اعتمد التركيب، وليس فقط عينة المادة

ابدأ التجربة باستخدام مجموعة كابلات أو قنوات محددة وفي حالة صالحة للاستخدام. افحص أضرار الحرارة، أو التوصيلات المفكوكة، أو درجات الحرارة غير الطبيعية قبل تركيب غطاء خارجي. يجب ألا يخفي الغلاف الجديد أي عطل كهربائي لم يتم حله.

التخطيط لتركيب وإزالة التجهيزات وفقاً لإجراءات العمل الآمن كهربائياً في الموقع. احرص على أن يقوم موظفون مؤهلون بعزل الإمدادات ذات الصلة، والتحكم في الطاقة المخزنة، والتحقق من حالة انعدام التيار قبل البدء في العمل الفعلي. إن القدرة على لف غلاف حول الكابلات المتصلة لا تجعل عملية التركيب وهي تحت التيار مقبولة.

سجّل المنتج المعتمد، ونقاط نهاية التغطية، وموضع الدرز حيثما كان ذلك منطبقاً، وتفاصيل الاحتفاظ. تحقق من الملائمة في مواضع الآلة المطلوبة، والوصول إلى التوصيلات، والتعريف. رتّب لأي اختبار حراري يعمل بالطاقة أو اختبار وظائفي من خلال الإجراء المعتمد، مع حماية الأفراد من مخاطر الكهرباء والمعدات المتحركة.

استخدم دورة تشغيل ممثلة وحدود قبول متفق عليها. قم بتسجيل ما إذا كان قياس درجات الحرارة يتعلق بسطح الغلاف، أو غلاف الكابل أو موقع آخر؛ ولا تعرض تلك القراءات على أنها متكافئة.

بالنسبة للصيانة المتكررة، احتفظ برسم التركيب ومعايير الفحص المتفق عليها. حدد الاستبدال أو إعادة التقييم بعد التلف، أو التعرض الحراري الكبير، أو تغيير في حمل الكابلات، أو المسار، أو واجب المعدات.

إعداد استفسار بشأن غلاف حماية الكابلات أو الأنابيب من الحريق

التجميع: أرسل مرجع الكابل أو الأنبوب، والأبعاد الخارجية الفعلية، ورسوم الموصلات، ومواقع الفروع، والطول المحمي. اذكر ما إذا كان الغلاف سيتم تركيبه قبل إنهاء التوصيل أو حول تجميع متصل بالفعل.

الخدمة: حدد مصدر الحرارة، ومدة التعرض، ودورة التشغيل، والحركة، والسوائل أو التلوث المتوقع. قم بتضمين حدود درجة حرارة الكابل وأي متطلبات للتصميم الكهربائي يجب أن يحافظ عليها الغطاء الخارجي.

القبول والتسليم: حدد تقييم العينة، ومستندات المنتج المعمول بها، والكمية، والأطوال النهائية، والتعريف. اعتبر متطلبات الوسم والتعبئة والتغليف والفحص تفاصيل للطلب بدلاً من استنتاجها من صورة كتالوج.

تورّد BSTFLEX أغطية حماية من الحريق من الألياف الزجاجية المطلية بالسيليكون لحماية الكابلات والخراطيم والخطوط الخارجية.اطلب بيانات المنتج أو العينات أو عرض أسعار لغلاف الحريق للكابلات الصناعية مع رسم مسار التمديد وتفاصيل التعرض للحرارة. يمكن بعد ذلك تقييم الغطاء المقترح جنباً إلى جنب مع تصميم الكابل والأنبوب بدلاً من اعتباره بد لها.
