غلاف ألياف الألومينا لتوصيلات الأفران: أسئلة الأبعاد ودرجات الحرارة

يمكن أن يتعرض سلك المزدوجة الحرارية الممدود بجانب جدار الفرن لدرجة حرارة مختلفة عن الكابل الذي يمر عبر فتحة ساخنة. قد يحتاج كلاهما إلى غلاف واقي، لكن تعرضهما وتصميم أسلائهما وخلوصات التركيب الخاصة بهما مختلفة. إن إرسال نقطة ضبط الفرن وحجم السلك الاسمي فقط يجعل من الصعب اختيار الغلاف المناسب.

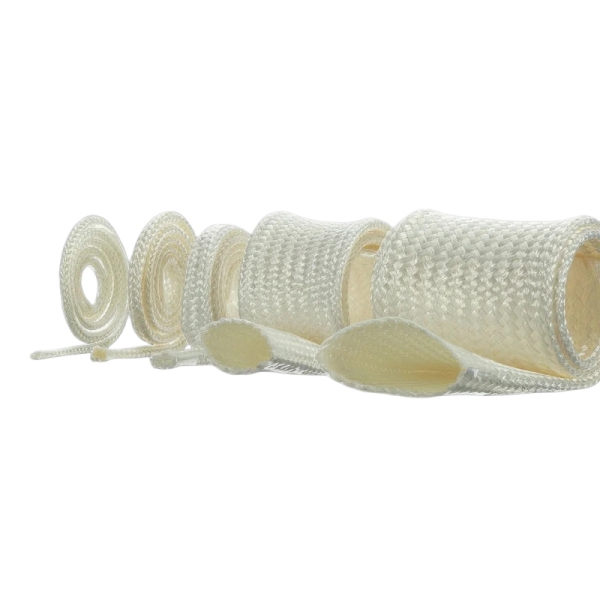

إن غلاف ألياف الألومينا عبارة عن نسيج أنبوبي مرن لحماية درجات الحرارة العالية حول الأسلاك والكابلات وغيرها من المكونات الطويلة. قبل تحديده لتجميع الفرن، حدد ما سيلمسه الغلاف، وكم تصبح درجة حرارة موقعه، وما إذا كانت الأسلاك تحتوي بالفعل على عزل كهربائي مؤهل خاص بها.

قسِ التعرض عند الغلاف

ابتدئ بالمَسار الفعلي. حدد القسم الواقع داخل المنطقة الساخنة، والقسم القريب من الباب أو فتحة الفحص، والانتقال إلى تشغيل الكابل الأبرد. حدد ما إذا كان الغلاف يرى اتصالاً مباشرًا بسطح ساخن، أو حرارة إشعاعية، أو هواءً متحركًا، أو فتحة باب فرن لفترة وجيزة، أو تسخينًا وتبريدًا متكررين. لا تصف درجة حرارة العملية وحدها درجة الحرارة في كل نقطة على طول الغلاف.

لكل قسم، قدم درجة الحرارة المستمرة المتوقعة، وأعلى تعرض قصير ومدته. اذكر مدى تكرار دورة المعدات. إذا كانت هذه القيم تأتي من حساب وليس من قياس، فأخبر المورد بالافتراضات التي تم استخدامها. اطلب بيانات درجة حرارة بناء الغلاف المحدد والظروف التي تأسس فيها التصنيف. لا يعد نوع الألياف وحدها تصنيفًا كاملاً لدرجة الحرارة للغلاف النهائي أو الكابل المحمي.

حدد الحجم بناءً على الكابل المثبت وليس الموصل

قسِ القطر الخارجي للكابل الكامل أو حزمة الأسلاك في النقطة التي سيستقر فيها الغلاف. قم تضمين العزل الموجود، والغلاف الواقي وأي طبقات أخرى تحت غلاف الألومينا. إذا كان يجب أن ينزلق الغلاف فوق موصل، أو ضغطة ربط (كرامب)، أو طرف توصيل،ّ فقم بتوفير الأبعاد الخارجية القصوى لتلك الميزة وطول التركيب المتاح.

قم أيضًا بتسجيل الانحناءات، والتفرعات، والأماكن التي يُمسك فيها الكابل بواسطة مشبك. يمكن للجديلة الأنبوبية أن تغير قطرها عند تركيبها، مما قد يغير التغطية وسمك الجدار على طول التشغيل. اختبر طولاً قصيرًا فوق أكبر ميزة، ثم افحص ملاءمتها على أصغر قسم. تحقق مما إذا كانت الجديلة تنفتح، أو تتعثر، أو تتجمع، أو تحتك بحافة معدنية. أكد الطول النهائي بعد تثبيت الغلاف والانتهاء من الأطراف.

افصل الحماية الحرارية عن التأهيل الكهربائي

قد يشكل النسيج الخزفي حول السلك طبقة واحدة من مجموعة الأسلاك. إنه لا يحدد تصنيف الجهد لتلك المجموعة. أخبر المورد ما إذا كان الغلاف سيوضع فوق كابل معزول بالفعل، أو سلك سخان، أو سلك مزدوجة حرارية، أو مكون آخر. إذا كان التصميم يعتمد على الغلاف للعزل الكهربائي، فحدد طريقة الاختبار المطلوبة، والجهد، والظروف البيئية، والوثائق للبناء الدقيق الذي يتم شراؤه.

راجع حد درجة الحرارة الخاص بالسلك، ومواد الإنهاء، والمسار عبر الفرن. لا يمكن للغلاف رفع درجة الحرارة المسموح بها لموصل أو غلاف أو موصل غير مناسب. وحيثما يمكن للكابل ملامسة صفائح معدنية حادة، أو تركيب متحرك، أو مواد منصهرة، فصف هذا التعرض بشكل منفصل بحيث يمكن تقييم مجموعة الحماية بأكملها. لا تفترض أن النسيج غير المطلي يوفر حاجزًا محكمًا ضد السوائل أو التآكل الشديد.

أكد بناء النسيج

اسأل عن درجة الألياف وبناء الغزل الذي سيتم توفيره. تصف صفحة المنتج غلافًا أنبوبيًا يعتمد على الألومينا وتذكر الأشكال المجدولة أو المنسوجة. بالنسبة لطلب إنتاج، أكد النموذج الذي ينطبق على الحجم الخاص بك، والتركيب المُعْلَن، وأي معالجة نهائية، وتسامح القطر الداخلي، وطول التوريد. إذا كان التجميع يتطلب تساقطًا منخفضًا أو معالجة معينة لنهاية المقصوصة، فاجعل ذلك جزءًا من الموافقة على العينة.

تعد تجربة التثبيت القصيرة مفيدة قبل طلب لفة كاملة. قم بتركيب الغلاف المرشح على كابل نموذجي ومرره عبر المشابك والفتحات المقصودة. تحقق من نصف قطر الانحناء، والاحتفاظ بالنهاية، والوصول للصيانة، والخلوص عن الأجزاء المحيطة. إذا تعرض التجميع لاختبار حرارة متحكم فيه، فاستخدم الأسلاك الفعلية ومواد الإنهاء وافحصها بعد الدورة الموصوفة.

ما يجب تضمينه في الاستعلام

• رسم تخطيطي أو فوتوغرافي يوضح مسار الفرن، والمنطقة الساخنة، والفتحات، والمشابك، والطول المحمي.
• القطر الخارجي للكابل أو الحزمة، والقطر الأقصى للتجهيزات، وخلوص التركيب المتاح.
• التعرض المستمر وقصير المدى عند الغلاف، بالإضافة إلى دورة التسخين وأي حرارة ملامسة أو إشعاعية.
• العزل الحالي للسلك وأي اختبار كهربائي أو وثائق يتطلبها التجميع النهائي.
• التعرض للتآكل، أو التناثر، أو المواد الكيميائية، أو مناولة الصيانة المتكررة.
• كمية العينات المطلوبة، أطوال اللف أو القطع، والاستخدام السنوي المقدر، وفحوصات القبول.

أرسل هذه التفاصيل مع الرسم إلى BSTFLEX. يمكننا مراجعة بناء الغلاف المطلوب وإعداد عينة لاختبار الملائمة والتطبيق. أكد البيانات التقنية الخاصة بالدرجة ومعايير قبول التجميع النهائي قبل إصدار طلب الإنتاج. لمواد الأغلفة والإنشاءات الأخرى، راجع فئة أغلفة درجات الحرارة العالية.
