قياس أنبوب العادم لغلاف عزل البازلت المفتول

عادةً ما يكون الجزء المستقيم المرئي من الأنبوب هو الأسهل قياسًا. قد يمر الغلاف فوق حافة تثبيت أو شفة أو قاعدة مستشعر أو لحام قبل أن يصل إلى ذلك الجزء المستقيم. إذا كان نظام العادم مُجمّعًا بالفعل، فقد يكون اتجاه التركيب المتاح أكثر أهمية من القطر الاسمي للأنبوب. لذا، سجّل أبعاد الأنبوب والمسار الذي سيسلكه الغلاف.

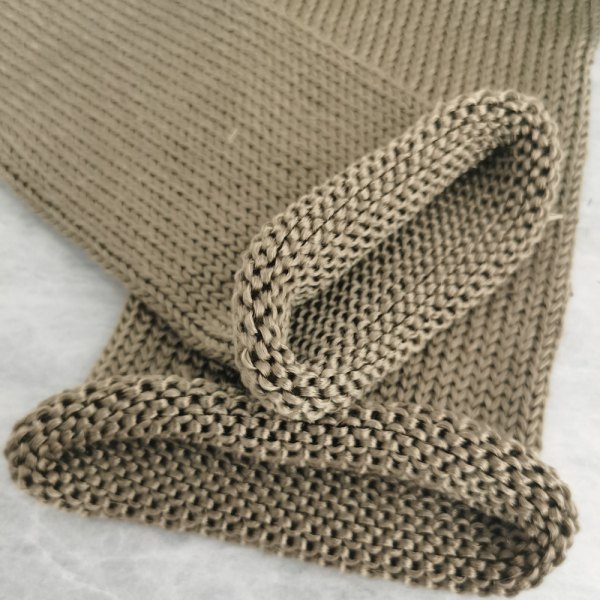

تُورّد شركة BSTFLEXغلاف عازل للعادم مصنوع من البازلت المحبوكلأنابيب عادم المحركات والمولدات. يوضح جدول المقاسات المنشور الأقطار الداخلية الاسمية 25، 38، 50، 63، 76، 90، 102، و127 مم، مع توفر مقاسات أخرى عند الطلب. هذه مقاسات أولية لتجربة التركيب، وليست ضمانًا بأن غلافًا معينًا سيمر فوق كل وصلة على أنبوب بهذا القطر.

حدد القسم الذي يحتاج إلى تغطية

ابدأ بصورة أو رسم تخطيطي لمسار العادم بالكامل. حدد الجزء الساخن المراد تغطيته، ونقطتي بدايته ونهايته، وأقرب مستشعر، وقوس تثبيت، وعلاقة، ومشبك، ووصلة خدمة. سجل أي جزء يجب أن يبقى متاحًا للفحص أو الصيانة. قد يتسبب غطاء يغطي وصلة مستشعر في الرسم التخطيطي في مشكلة صيانة حتى لو كان قطره صحيحًا.

قِس على طول محور الأنبوب، بما في ذلك الانحناءات، بدلاً من قياس خط مستقيم بين طرفي الغلاف. إذا كان سيتم قص الغلاف قبل التركيب، فسجّل طول التغطية المطلوب على الجزء المُركّب واطلب تحديد مقدار القص بعد تجربة التركيب. قد تؤثر الانحناءات والتغيرات في القطر على كيفية تثبيت الغلاف النسيجي على الأنبوب؛ لذا يجب التحقق من طول القص على سطح مستوٍ على التركيب الفعلي.

سجل القطر الخارجي للأنبوب عند أكثر من نقطة

قِس القطر الخارجي للأنبوب في موضع تركيب الغلاف، بما في ذلك الطلاء أو الطبقة العازلة أو أي طبقة دائمة أخرى إن وُجدت. خذ القياسات بالقرب من كلا الطرفين وعبر الجزء الأكثر سخونة. في حالة الأنابيب المُصنّعة، لاحظ أي استدارة أو لحامات أو حواف قد تعيق تركيب الغلاف. حدّد ما إذا كان الرقم المُقدّم يُمثّل بُعد عينة مُقاسًا أو الحد الأقصى المسموح به في رسم الشركة المُصنّعة الأصلية.

رتب الأبعاد بتسلسل بسيط، على سبيل المثال: القطر الخارجي للأنبوب المستقيم؛ القطر الخارجي للجزء الموسع؛ أقصى مساحة تركيب؛ طول خط المنتصف المغطى. ضع علامة على كل موضع في الصورة. هذا يُسهّل التمييز بين الغلاف الذي يجب أن يُحيط بالأنبوب بإحكام وبين الخلوص المطلوب فقط للتركيب.

حدد أكبر عقبة في مسار التثبيت

حدد ما إذا كان سيتم تركيب الغلاف قبل أو بعد لحام وتجميع نظام العادم. في حالة تركيب غلاف انزلاقي لاحقًا، قِس أكبر جزء يمر فوقه من الطرف المفتوح إلى الموضع النهائي. قد يكون هذا الجزء، بحسب التصميم، طرفًا متسعًا، أو شفة، أو وصلة، أو طوق لحام، أو خرزة تثبيت، أو نتوء مستشعر. كما يتطلب التركيب غير المنتظم تجربة عملية: فقراءة واحدة من الفرجار لا تكفي لتحديد كيفية تثبيت الغلاف أثناء سحبه حول المنحنى.

لا تفترض أن القطر الداخلي الاسمي المنشور هو أقصى فتحة تركيب للغلاف. يعتمد مقدار التمدد والملاءمة الناتجة على التصميم والحجم المحددين. اطلب عينة أو نطاق تمدد معتمد للغلاف المقترح، ثم تحقق مما إذا كان بإمكانه تجاوز العائق دون إتلافه مع تغطية الأنبوب بالشكل المطلوب.

لاحظ الانحناءات والأطراف والمكونات المجاورة

لكل انحناء، حدد القطر الخارجي للأنبوب، ونصف قطر الانحناء إن أمكن، والزاوية أو أرفق صورة واضحة. لاحظ أي مساحة ضيقة بين الأنبوب وأحد عناصر الإطار أو الغلاف قد تمنع تركيب الغلاف الأنبوبي في مكانه. إذا كانت نهايتا الأنبوب مسدودتين بمكونات أكبر، فحدد مرحلة التجميع التي يمكن فيها تركيب الغلاف الأنبوبي.

وضح موضع نهاية الغلاف بالنسبة للشفة أو المشبك أو علاقة التعليق. يجب وضع الأطراف النهائية بحيث يمكن تركيب وصلة العادم وفحصها. في حال تطلب الأمر تثبيت الأطراف، حدد الطريقة المقترحة وتأكد من ملاءمة الأدوات المختارة لدرجة الحرارة والمسافة المحددة. تجنب وضع مشبك أو رباط يعيق عمل الحساس أو وصلة الخدمة.

أرفق شروط التشغيل مع الرسم.

لا يكفي حجم الأنبوب وحده لتحديد ملاءمته الحرارية. يجب تقديم درجة حرارة سطح الأنبوب المقاسة أو المتوقعة، ومدة التشغيل العادية، وذروة التشغيل، وظروف التعرض. تعرض صفحة منتج KBS بيانات التشغيل وذروة التشغيل ضمن مواصفاته، بالإضافة إلى جدول فني؛ لذا يُرجى طلب المواصفات الحالية وأساس الاختبار للتصميم المحدد المُقدّم. يُرجى العلم أن درجة حرارة غاز العادم ودرجة حرارة سطح الأنبوب قياسان مختلفان، ولا يُشير أي منهما بمفرده إلى درجة حرارة السطح الخارجي للغلاف المُركّب.

في حال كانت الأسلاك أو الخراطيم أو أرضية المركبة المجاورة هي سبب إضافة العزل، حدد مواقعها ودرجات الحرارة المسموح بها. اختبر التركيب المقترح في ظروف تشغيل نموذجية إذا كانت درجة حرارة السطح المستهدفة أو الخلوص أمرًا بالغ الأهمية. تعتمد النتيجة الفعلية على الأنبوب، ومعدل التدفق، والظروف المحيطة، وطريقة التركيب.

ما يجب إرساله مع طلب عرض الأسعار

• طلب ورسم أو صور توضح مسار العادم بالكامل.
• القطر الخارجي للأنبوب عند الجزء المغطى وتفاوت الإنتاج.
• قطر وشكل كل حافة أو طوق أو تركيب يجب أن يمر فوقه الكم.
• طول التغطية المقاس على طول الأنبوب، مع تحديد مواضع الانحناء ومواقع النهاية.
• مرحلة التركيب واتجاهه، بما في ذلك أي نهايات أنابيب مسدودة.
• درجات حرارة سطح الأنابيب العادية والقصوى، ومدة التعرض، ومتطلبات الاختبار.
• الكمية، وطول القطعة المطلوبة أو طول اللفة، وطريقة الموافقة على العينة.

أرسل هذه القياسات عبرصفحة منتج أكمام البازلت المحبوكة من KBSاطلب القطر الداخلي الاسمي المقترح، وتفاوت المقاسات المسموح به، وتأكيدًا على عملية التركيب، وعينة لمسار التركيب الفعلي. تُعدّ هذه العينة أسرع طريقة للإجابة على السؤالين اللذين لا يُمكن للرسم توضيحهما: كيف يتجاوز الغلاف أكبر عائق، وكيف يستقر على الأنبوب النهائي.
