شريط الألياف الزجاجية والألومنيوم لحماية الحرارة الإشعاعية الصناعية: الواجهة، والتثبيت، والفجوة الهوائية

تم تصميم شريط الألياف الزجاجية والألومنيوم لتقليل الحرارة الإشعاعية التي تصل إلى الخراطيم الصناعية والكابلات والأنابيب والمكونات الأخرى الحساسة لدرجات الحرارة. ويعتمد أداؤه على ما هو أكثر من مجرد وجود سطح فضي. حيث تؤثر جميع العوامل التالية على النتيجة بعد التركيب: اتجاه مواجهة الألومنيوم، والمسافة الفاصلة عن مصدر الحرارة، ومقدار التداخل، وطريقة التثبيت، وحالة السطح العاكس.

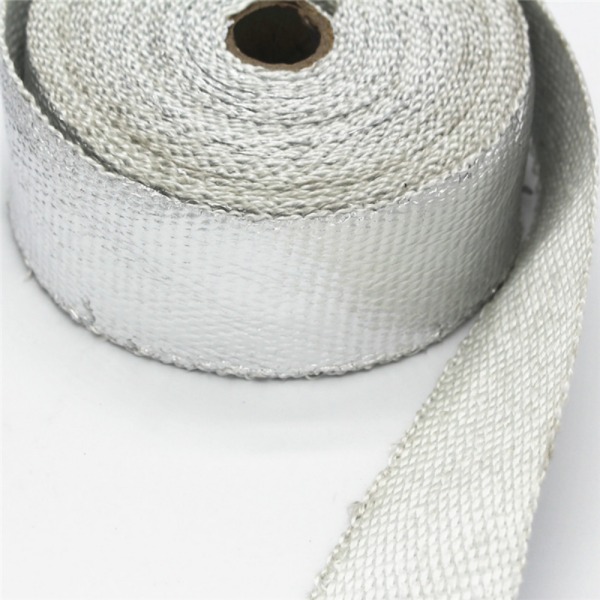

BSTFLEX شريط الألياف الزجاجية والألومنيوم العاكس للحرارةيجمع بين نسيج الألياف الزجاجية وطبقة مواجهة من الألومنيوم. توفر الألياف الزجاجية نسيجًا داعمًا مرنًا، بينما يُقصد بسطح الألومنيوم المواجه للخارج تقليل نقل الحرارة الإشعاعية. يشرح هذا المقال كيفية تحديد وتثبيت هذه البنية للاستخدام الصناعي.

ما الذي يغيره جلبة/وجه الألومنيوم؟

يتم اختيار شريط الألياف الزجاجية غير المطلي بشكل أساسي كنسيج حراري للف والتبطين والعزل المحلي. وإضافة طبقة الألومنيوم الخارجية تغير السطح المكشوف للشريط.

يمكن أن توفر الطبقة المواجهة:

• سطحًا منخفض الانبعاثية للحماية من الحرارة الإشعاعية؛
• طبقة خارجية مرئية تساعد في تحديد الجانب العاكس؛
• حماية السطح لنسيج الألياف الزجاجية الأساسي؛
• طبقة حاجز يمكنها الحد من التلوث المباشر للوجه النسيجي، مع الخضوع للتركيب الفعلي والحواف المكشوفة.

لا تحول طبقة الألومنيوم الشريط الرفيع إلى نظام عزل متكامل. لا يزال بإمكان الحرارة الوصول إلى المكون المحمي من خلال التوصيل، الحمل الحراري، وأي فجوات غير محمية. لذلك، يجب أن يبدأ الاختيار بمسار الحرارة الكامل.

الحرارة الإشعاعية تختلف عن حرارة التلامس

تنتقل الحرارة الإشعاعية من سطح أكثر سخونة إلى سطح أبرد دون الحاجة إلى تلامس جسدي. تكون طبقة الواجهة المصنوعة من الألومنيوم المصقول أكثر فائدة عندما تواجه المصدر الإشعاعي عبر خلوص مفتوح.

إذا ضُغط الوجه العاكس مباشرةً على المصدر الساخن، يصبح نقل الحرارة بالتوصيل عبر منطقة التلامس أمرًا مهمًا. وفي هذه الحالة، لا يمكن للنعكاسية وحدها أن توفر نفس تأثير الحماية الذي يوفره سطح موجه بشكل صحيح ومواجه للمصدر.

بالنسبة لخرطوم أو كابل موجود بالقرب من خط معالجة ساخن، فإن الهدف المعتاد هو لف المكون الأردد ووضع الوجه المصنوع من الألومنيوم للخارج باتجاه مصدر الإشعاع. يمكن للشريط أن يلامس المكون الذي يحميه، بينما يجب الحفاظ على خلوص بين المكون الملفوف والمصدر الساخن حيثما يسمح تصميم المعدات.

بالنسبة للأنبوب الساخن المغلف لتقليل الإشعاع الخارجي، تنتقل الحرارة أولاً بالتوصيل من الأنبوب إلى الشريط. وقد يقلل الوجه الألومنيومي الإشعاع من السطح الخارجي، لكن إجمالي فقدان الحرارة يظل معتمداً على الترتيب الكامل للعزل، والسُمك، وتدفق الهواء، والتركيب.

وجه السطح المصنوع من الألومنيوم نحو مصدر الحرارة

يجب أن يكون للجانب العاكس رؤية واضحة للمصدر الإشعاعي ليؤدي وظيفته المقصودة. إذا كان سطح الألومنيوم يواجه اتجاهًا معاكسًا للمصدر أو كان مغطى بطقة أخرى غير عاكسة، فقد تنخفض فائدة الحرارة الإشعاعية المتوقعة.

قبل التغليف، حدد:

• مصدر الحرارة الإشعاعية الرئيسي؛
• المكون المحمي؛
• الاتجاه الذي يحدث منه أقوى تعرض؛
• المناطق المحجوبة بالدعامات أو الواقيات أو المكونات المجاورة؛
• المواقع التي يمكن أن تصل منها الحرارة إلى المكون من أكثر من اتجاه واحد.

عندما يأتي التعرض من اتجاهات متعددة، قد لا يوفر شريط ضيق واحد تغطية كاملة. راجع المسار ونمط التغليف على التجميع الفعلي.

ما هي الفجوة الهوائية المطلوبة؟

لا يوجد أبعاد شاملة للفجوة الهوائية تكون صحيحة لجميع تركيبات أشرطة الألومنيوم والألياف الزجاجية.تعتمد المساحة الخالية المطلوبة على درجة حرارة المصدر، وحجم المصدر، وزاوية التعرض، وتدفق الهواء، والحد الأقصى لدرجة حرارة المكون، وبنية الشريط، والهندسة المحيطة.

المبدأ الهام هو أن يواجه السطح العاكس مساحة مفتوحة أو خلوصاً باتجاه المصدر الإشعاعي. يسمح هذا الفصل بحدوث التبادل الإشعاعي عند الوجه المصنوع من الألومنيوم. كما أنه يقلل من الاتصال التوصيلي المباشر مع المصدر الساخن.

بالنسبة للمعدات الصناعية، قم بتحديد الخلوص المتاح من الرسم الهندسي أو من خلال المسح الميداني. ثم تحقق من درجة حرارة المكون المحمي في ظل ظروف التشغيل النموذجية.

لا تعلن عن انخفاض ثابت في درجة الحرارة ما لم يتم اختبار التركيب المحدد في ظل ظروف محددة. فالشريط الذي يؤدي بشكل جيد في ترتيب مختبري مفتوح قد يعطي نتيجة مختلفة في حاوية مدمجة.

التراكب يتحكم في التغطية وتراكم الطبقات

تصف معلومات منتج BSTFLEX p93 الحالية طريقة لف بتراكب بنسبة 50%. عند تراكب بنسبة 50%، تغطي كل لفة نصف اللفة السابقة، مما ينتج عنه طبقتان تقريبًا على معظم المساحة الملفوفة بشكل مستقيم.

يؤثر التراكب على:

• استمرارية التغطية؛
• السمك النهائي؛
• استهلاك المواد؛
• المرونة حول الانحناءات؛
• عدد الحواف المقطوعة المعرضة للتلوث أو التآكل.

زيادة التراكب ليست أفضل بشكل تلقائي. فالتراكم المفرط قد يتداخل مع المشابك والموصلات والمسافات الفاصلة للمعدات. كما أن التراكب القليل جدًا يمكن أن يترك فتحات تصل من خلالها الحرارة المشعة إلى المكون المحمي.

حدد نسبة التراكب في تعليمات التركيب واستخدم القيمة نفسها لتقدير الكمية. قم بتجربة اللف عند الانحناءات ونقاط التفريع وتحولات القطر قبل الموافقة على كمية الإنتاج.

حافظ على السطح العاكس أملسًا ومكشوفًا

يعمل السطح العاكس بأفضل شكل عندما يظل نظيفًا ومستمرًا وموجهًا نحو مصدر الحرارة. والتجعد الشديد والتمزق والثقوب والتلوث الثقيل والوصلات التالفة قد تقلل من المساحة العاكسة الصالحة للاستخدام.

أثناء التركيب:

• تجنب سحق وجه الألومنيوم باستخدام الأدوات؛
• لا تسحب الشريط فوق الأجزاء المعدنية الحادة؛
• حافظ على السطح العاكس بعيدًا عن الزيوت والأوساخ وبقايا العمليات قدر الإمكان؛
• استخدم زاوية لف تسمح للشريط بالاستقرار بنعومة؛
• فحص الحواف المكشوفة ونقاط النهاية.

أثناء الخدمة، قم تضمين الواجهة المصنوعة من الألومنيوم في فحص الصيانة. قم بتنظيف أو استبدال الغلاف وفقًا للإجراء المعتمد إذا كان التلوث أو التلف يمنعه من أداء دوره المقصود.

استخدم التثبيت الميكانيكي دون إتلاف المكون

يتم تقديم بناء p93 كغلاف مثبت ميكانيكيًا. تدرج معلومات المنتج الحالية سلك الأمان، أو المشابك، أو الأربطة، أو شريط السيليكون كطرق محتملة لتثبيته بعد التركيب.

يجب أن يتناسب التثبيت المحدد مع درجة الحرارة، والاهتزاز، والبيئة المحيطة. وينبغي أن يحافظ على الغلاف دون قطع طبقة واجهة الألومنيوم أو إتلاف الخرطوم، أو الكابل، أو الأنابيب، أو العزل الموجود تحتها.

بالنسبة للخرطوم أو الكابل، تجنب الضغط الموضعي المفرط. يمكن أن يصبح ربط المعدن الضيق نقطة إجهاد أو يتسبب في تلف الغلاف الخارجي الناعم. في حالة استخدام الأسلاك أو الأشرطة، قم بتحديد موادها، وعرضها، ووضع حافتها، والمسافات بينها.

يجب ألا تسحب نقاط التثبيت الشريط بعيدًا عن المكون المحمي أو تكشف خط رؤية غير مغلف للمصدر الإشعاعي. تحقق من البداية، والنهاية، والتحولات بعد تحرك المكون خلال نطاق تشغيله.

شريط الألومنيوم والألياف الزجاجية العادي مقابل الشريط ذي الظهر اللاصق

شريط الألومنيوم والألياف الزجاجية المثبت ميكانيكيًا وشريط الألومنيوم والألياف الزجاجية ذو الظهر اللاصق هما هيكلان مختلفان للمنتج.

يكون الغلاف العادي مفيدًا حيث يمكن للمثبت لف المكون بشكل حلزوني وتثبيته بطريقة ميكانيكية معتمدة. وهو يتجنب الاعتماد على مادة لاصقة حساسة للضغط كطبقة تحديد المواقع الأساسية.

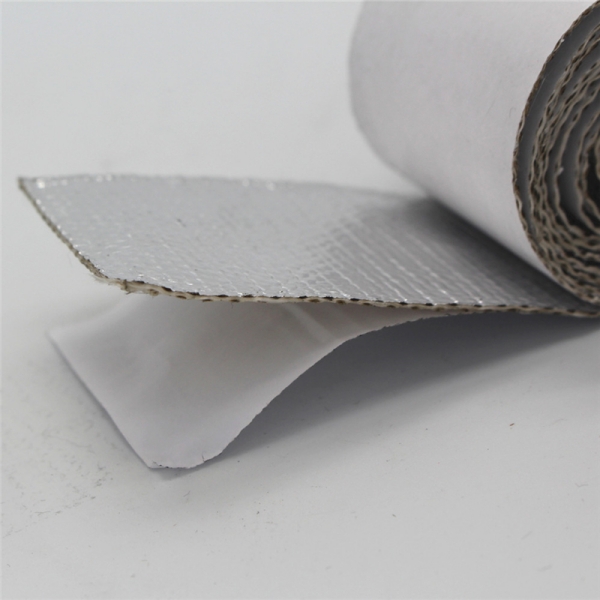

حيثما يتطلب الأمر الوضع المباشر، أو الأشكال المقطوعة بالقالب، أو وضع التثبيت، قم بتقييم شريط الألومنيوم والألياف الزجاجية ذو الظهر اللاصق. في ذلك البناء، يجب تحديد كيمياء المادة اللاصقة، ودرجة حرارة التطبيق، ودرجة حرارة الخدمة بشكل منفصل عن طبقات الألياف الزجاجية والألومنيوم.

لا تعامل المنتجَين على أنهما قابلان للتبديل لم لمجرد أن كليلهما له وجه فضي. يؤثر هيكل الدعم على التثبيت، والمرونة، والسمك النهائي، ودرجات الحرارة القصوى.

لا تخلط بين هذا المنتج وشريط ختم رقائق التكييف HVAC

العديد من المنتجات التي توصف بأنها أشرطة رقائق الألومنيوم هي أشرطة رقيقة حساسة للضغط مصممة لدرزات مجاري الهواء، أو ختم البخار، أو أعمال التكييف العامة. شريط عزل الألومنيوم والألياف الزجاجية هو بناء نسيجي مسلّح مخصص للحماية الحرارية الصناعية.

قبل الشراء، تأكد من:

• ما إذا كان الدعم نسيج ألياف زجاجية أم رقائق غير مدعومة؛
• ما إذا كان المنتج يحتوي على دعم PSA؛
• السمك النهائي؛
• وظيفة نقل الحرارة المقصودة؛
• حد درجات حرارة الخدمة للبناء بالكامل؛
• ما إذا كان التثبيت الميكانيكي مطلوباً.

لا ينبغي استبدال شريط ختم مجاري الهواء المصنوع من الرقائق المعدنية بغلاف من الألياف الزجاجية الصناعية المثبت ميكانيكياً بدون مراجعة فنية.

افصل درجة حرارة التشغيل عن نقطة الانصهار

تعرض صفحة المنتج p93 الحالية نطاق درجة حرارة التشغيل للشريط بالكامل وتدرج بشكل منفصل قيمة أعلى لنقطة الانصهار. يجب عدم استخدام الرقم الأعلى كدرجة حرارة خدمة مستمرة.

بالنسبة للنسيج ذي الوجه المصنوع من الألومنيوم، يمكن أن تكون درجة الحرارة القابلة للاستخدام محدودة بنية الألياف الزجاجية، وطبقة الألومنيوم، وطريقة التصفيح، وكون السطح والحمل الميكانيكي. اطلب بيانات الخدمة لتكوين الإنتاج الدقيق.

إذا كان التطبيق يتضمن ذروات قصيرة، فوفر درجة حرارة الذروة والمدة بشكل منفصل. لا تستخدم عبارة "حرارة شديدة" غير المؤهلة بدلاً من مواصفات التعرض المستمر والذروة.

قس المكون المحمي، وليس عرض الشريط فقط

تدرج صفحة BSTFLEX الحالية أعراض الشريط القياسية من 25 مم إلى 200 مم، وسمكاً اسمياً قدره 1.5 مم وأطوال لفات تبلغ 30 متراً. هذه مراجع إمداد؛ ويعتمد العرض الصحيح على المكون والتركيب.

لطلب عرض سعر (RFQ)، يرجى توفير:

• القطر الخارج للخرطوم، أو الكابل، أو الأنبوب؛
• الطول الذي يتطلب الحماية؛
• الخلوص المتاح لمصدر الحرارة؛
• عرض الشريط والتداخل؛
• عدد تمريرات اللف؛
• طريقة التثبيت؛
• درجات حرارة التعرض العادية والقصوى؛
• أقصى درجة حرارة مسموح بها للمكون المحمي؛
• الاهتزاز، أو الحركة، أو التعرض للزيت أو المواد الكيميائية؛
• متطلبات الكمية والتعبئة والتغليف.

حيثما يتضمن التركيب تجهيزات أو وصلات أكبر من المكون الرئيسي، يجب تحديد حجم الغلاف والخلوص حول تلك النقاط أيضاً.

الموافقة على التركيب المثبت في ظل ظروف تمثيلية

يجب أن تقيّم موافقة العينة المفيدة الشريط بالهندسة المقصودة. قم بتثبيته بالتداخل والاتجاه وطريقة التثبيت المقترحة، ثم عرض التجميع لظروف تشغيل تمثيلية.

سجل:

• درجة حرارة مصدر الحرارة؛
• المسافة والاتجاه بين المصدر والشريط؛
• تدفق الهواء المحيط؛
• درجة الحرارة عند المكون المحمي؛
• مدة دورة التشغيل؛
• حالة السطح قبل التعرض وبعده؛
• حركة الغلاف أو إزاحته؛
• حالة أدوات التثبيت.

عندما يكون للمكوّن المحمي أقصى درجة حرارة مسموح بها، استخدم تلك القيمة كمعيار للقبول. لا يُعدّ المظهر الفضي للشريط دليلاً على بقاء المكوّن ضمن حده المسموح به.

اطلب شريط الألياف الزجاجية والألومنيوم للحماية من الحرارة الإشعاعية الصناعية

توفر BSTFLEX شريط الألياف الزجاجية والألومنيوم العاكس للحرارة للخراطيم والكابلات والأنابيب وإمدادات الأنابيب الصناعية المعرضة للحرارة الإشعاعية. يمكن مراجعة العروض والأطوال والتغليف القياسية والمطلوبة لتوريد الشركات المصنعة للمعدات الأصلية (OEM) وأعمال الصيانة.

أرسل أبعاد المكوّن، وموقع مصدر الحرارة، والمساحة المتاحة، ودرجات حرارة التشغيل، وطريقة التثبيت، والكمية المطلوبة. قم بإرفاق رسم تخطيطي أو صورة للتركيب إذا كان يصعب وصف مصدر الحرارة والمكوّن المحمي.

بالنسبة للهياكل الصناعية المنسوجة والمطلية والمزودة بشريط لاصق وحشوات منع التسرب الأخرى، قارن مجموعة أشرطة BSTFLEX الصناعية ذات الحرارة العالية.

اطلب عرض سعر لشريط الألياف الزجاجية بالألومنيوم لتطبيق الحرارة الإشعاعية الصناعي الخاص بك.
