قبل إضافة غلاف مقاوم للحريق لمعدات الأسفلت، حدد مصدر الحرارة على الرسم. قد يكون هذا المصدر جزءًا من نظام العادم بجوار خرطوم هيدروليكي، أو قد يكون المنتج الساخن داخل خط نقل. تتطلب هذه الحالات مواصفات حماية حرارية مختلفة.
غلاف مقاوم للحريق لمعدات الأسفلت الساخنهو غطاء خارجي، وليس خرطومًا لنقل الأسفلت. حول خط هيدروليكي، يتمثل دوره في الحد من تعرضه للحرارة المحيطة. أما حول خط معالجة ساخن، فيجب تحديد دوره ضمن تصميم العزل الكامل والتحكم في درجة الحرارة.
بالنسبة لمصنعي المعدات، ومجمعي الخراطيم، ومشتري خدمات الصيانة، فإن نقطة البداية المفيدة هي مراجعة تفصيلية لكل بند على حدة.مجموعة أكمام مقاومة للحريق من بي إس تي فليكسيشمل ذلك الهياكل الأنبوبية والقابلة للفتح المصنوعة من الألياف الزجاجية المطلية بالسيليكون لتقييم هذه المتطلبات.
ابدأ بتحديد المصدر الخارجي: عادم المحرك، أو سطح ساخن، أو خط إنتاج قريب. راجع مسار الخرطوم وفصله قبل اختيار الغطاء. يجب أن يُكمّل الغلاف مسارًا مناسبًا، لا أن يُبرر وضع الخرطوم مُلامسًا لمصدر الحرارة.

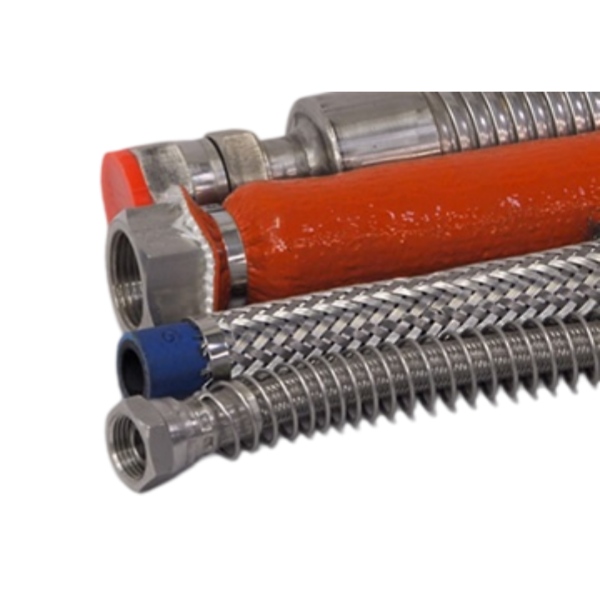

الغلاف مقاوم للحريق لخرطوم هيدروليكي من BSTFLEXيُعد هذا المنتج نقطة انطلاق أساسية لآلات البناء والمجموعات الهيدروليكية الصناعية المعرضة للحرارة الخارجية. حدد القسم المحمي وبيئة تشغيله بدلاً من طلب حماية كل خرطوم في الآلة.
تحقق أيضًا من درجة حرارة سائل الهيدروليك. الغلاف الواقي ليس جهاز تبريد ولا يمكنه معالجة الحرارة الزائدة المتولدة داخل نظام الهيدروليك. يحتفظ الخرطوم والوصلات بضغطها الأصلي، وتوافقها مع السوائل، وحدود درجة حرارتها.
هنا، حدد ما إذا كان الهدف هو تقليل فقد الحرارة، أو حماية المكونات المجاورة، أو توفير غطاء واقٍ خارجي فوق نظام عزل موجود. حدد درجة حرارة السائل المطلوبة ودورة التشغيل قبل اختيار المادة الخارجية.
يُبطئ العزل السلبي انتقال الحرارة، ولا يُوفرها. لا تُحدد غلافًا مقاومًا للحريق كضمانة لبقاء البيتومين قابلاً للضخ طوال فترة التوقف. يتطلب شرط الحفاظ على درجة الحرارة مراجعة شاملة للخط بأكمله، بما في ذلك التدفئة عند الحاجة، والتجهيزات، والعزل، وأجهزة التحكم.
لا تشترك آلة رصف الأسفلت وشاحنة التوزيع ووحدة النقل الثابتة في نفس تصميم الخراطيم. استخدم المواقع التالية كمؤشرات للفحص، ثم تأكد من أيها ينطبق على الآلة الفعلية.
| مكان للمراجعة | سؤال للحل | تفاصيل المواصفات المفيدة |
|---|---|---|
| خطوط الهيدروليك المجاورة للمحرك والعادم | أين تصل الحرارة الخارجية التي لا مفر منها إلى الخرطوم؟ | موضع مصدر الحرارة، والمسافة الفاصلة، والطول المحمي، ودرجة الحرارة أثناء دورة التشغيل. |
| خطوط تخدم أقسام التسوية المتحركة أو أقسام التثبيت | هل يتبع الغطاء النهائي جميع الأوضاع المسموح بها دون احتكاك أو تقييد للحركة؟ | رسومات المسار في أوضاع العمل والنقل، والدعامات، ونصف قطر الانحناء الأدنى. |
| مضخة التوزيع ووصلات نقل المنتج | هل الشرط هو حماية الخرطوم الخارجي أم الحفاظ على درجة حرارة المنتج المنقول؟ | تحديد الدائرة الكهربائية، ودرجة حرارة المنتج، وهندسة التوصيل، وإمكانية الوصول للفحص. |
| مجموعات خطوط التسخين الكهربائي أو التسخين بالزيت الحراري | كيف يتناسب الغطاء المقترح مع تصميم التدفئة والعزل الحالي؟ | رسم التجميع، الأبعاد الخارجية، طريقة التسخين، الضوابط ومتطلبات التغطية المعتمدة. |
يجب فصل خط إنتاج الأسفلت عن الدائرة الهيدروليكية التي تشغل مضخته. لا يعني تشابه التركيبات أو تجاور المسارات إمكانية استبدال هذه التجميعات.
لحماية خراطيم آلة رصف الأسفلت، سجّل الظروف أثناء التسخين، والرصف، وفترات التوقف، وتسلسل الإيقاف المطلوب. أدرج تكوين الآلة ذي الصلة: موضع المِسْطَرة، والأغطية والحواجز القريبة، وما إذا كان نظام التسخين يبقى فعالاً أثناء فترة التوقف.
افصل درجة حرارة الهواء المحيط، ودرجة الحرارة على السطح المكشوف للغلاف، ودرجة الحرارة المسموح بها للخرطوم أسفله. عند تدفق الزيت الحراري أو البيتومين داخل الخط المحمي، سجّل درجة حرارة هذه العملية بشكل منفصل. تُجيب هذه القيم على أسئلة هندسية مختلفة.
لا يُعدّ رقم التعرض اللحظي للهب مواصفةً للتشغيل المستمر. يجب تحديد مدة التعرض الطبيعية وأي حدث غير طبيعي يُتوقع أن تعالجه الحماية. ينبغي مراجعة الغلاف والدرزة ومعالجة الأطراف المختارة وفقًا لهذه المتطلبات.

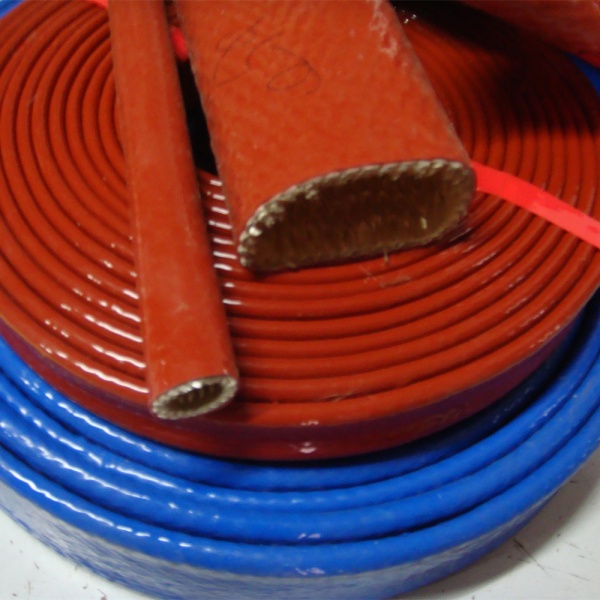

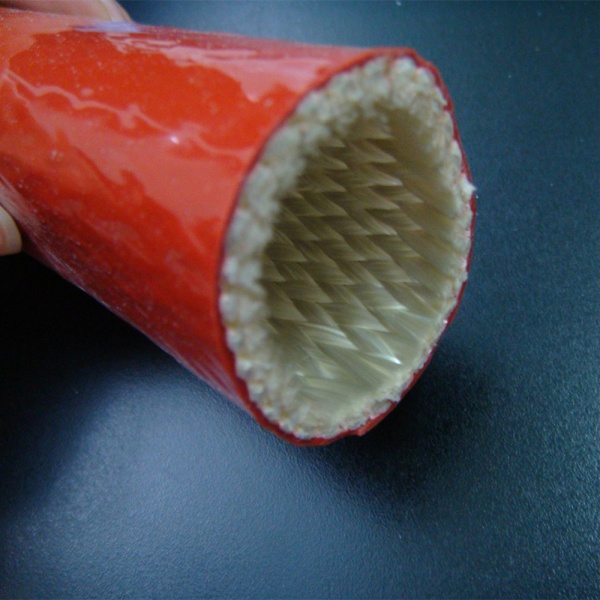

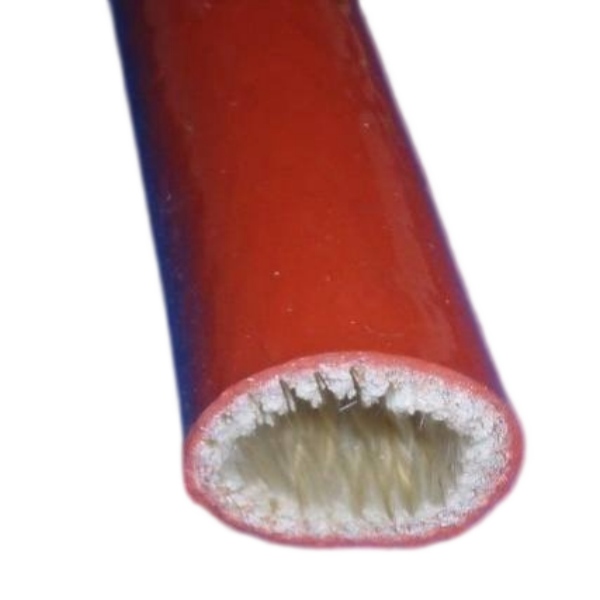

الغلاف مقاوم للحريق من الألياف الزجاجية والسيليكون المضفر من BSTFLEX EFRSيجمع هذا المنتج بين هيكل من نسيج الألياف الزجاجية وطبقة خارجية من مطاط السيليكون. توفر أبعاده المذكورة في الكتالوج نقطة انطلاق لتركيب غطاء أنبوبي أثناء تجميع الخرطوم أو من خلال مسار دخول طرفي مناسب.
بالنسبة لخط متصل موجود، قم بتقييمغلاف مقاوم للحريق قابل للفكعندما يُتيح المسار الوصول إلى الموضع المطلوب، أغلقه. تأكد من التداخل، وإمكانية الوصول للتثبيت، والمسافة الآمنة من الأجزاء المجاورة. يُحل الغطاء القابل للفتح مشكلة الوصول، ولكنه لا يُغني عن ضرورة التحقق من سلامة الحماية الحرارية النهائية.
قارن بين عينات الطلاء الفعلية من حيث سمك الجدار، والمرونة، والقطر بعد التركيب، وسهولة التعامل. تجنب اختيار غطاء أكثر سمكًا بشكل تلقائي: يجب أن تتناسب الأبعاد الخارجية المتزايدة مع الدعامات ومسار الحركة.
نعم، يمكن تحديد غلاف مقاوم للحريق كغطاء خارجي في مجموعة خرطوم تسخين مصممة هندسيًا. وهذا يختلف عن إضافة طبقة عشوائية إلى خرطوم موجود يتم التحكم بدرجة حرارته.
يتكون الخرطوم المُسخّن كهربائياً من قلب ناقل للسائل، وعناصر تسخين، ومستشعرات حرارة، وعازل، وغلاف خارجي. يُعد الغلاف الخارجي جزءاً من هذا النظام. تأكد مما إذا كان المشروع يتطلب استبدال الغلاف المحدد أو إضافة غطاء آخر، واحصل على موافقة الشركة المصنعة للخرطوم المُسخّن على هذا التغيير.
راجع توزيع الحرارة، واستجابة التحكم، ووصلات الأطراف، ونصف قطر الانحناء المسموح به. لا تقم بتغطية موصل كهربائي، أو تحريك مستشعر، أو تغيير العازل المحيط بعنصر التسخين لمجرد الحصول على تركيب أكثر أناقة. حافظ على الحماية الحالية من الرطوبة والحماية الميكانيكية ما لم يستبدلها تصميم معتمد بشكل صريح.
بالنسبة للتجميعات المُسخّنة بالزيت الحراري، يُرجى تقديم الرسم الهندسي الفعلي وتمييز دائرة نقل الحرارة عن دائرة المنتج. إن وصفًا عامًا مثل "خرطوم البيتومين المُسخّن" لا يُحدد السطح الذي سيكون داخل الغلاف المُقترح.
افصل بين الرذاذ العرضي والتلامس المتكرر، والرواسب المتراكمة، أو التسرب من الخط الموجود أسفله. أبلغ المورد بنوع منتج البيتومين، والسائل الهيدروليكي، ومادة الفصل، ومنتجات التنظيف التي قد تلامس الغطاء، بالإضافة إلى درجات حرارتها ومدة التلامس المتوقعة.
لا تستنتج مقاومةً للبيتومين الساخن أو مواد التنظيف الكيميائية من تناثر المعدن المنصهر. كذلك، فإنّ بيان مقاومة الزيوت العام لا يُعدّ موافقةً على توافق جميع السوائل المستخدمة في معدات الرصف.
أدرج التلوث المتوقع في مراجعة العينة. حدد كيفية فحص الغطاء وتنظيفه، ومتى يجب استبداله. لا تفترض أن الرواسب ستتساقط من السطح، أو أن الكشط أو استخدام المذيبات أو الغسيل بالضغط مقبول لكل طبقة وغطاء.
قبل تغطية المنطقة الملطخة، حدد مصدر التسرب. لا يُعد غطاء الحماية من الحريق حلاً لإصلاح تسرب في وصلة هيدروليكية أو خرطوم نقل الأسفلت، ولا ينبغي أن يخفي عيباً يتطلب معالجة.
وافق على تركيب غلاف في ترتيبات تشغيل ونقل الآلة. عند تمديد ألواح التسوية أو طي الملحقات، افحص مكان تغيير اتجاه الخط المغلف، أو اقترابه من دعامة، أو تحركه بالنسبة لخرطوم آخر.
قم بقياس الخرطوم أو مجموعة التسخين النهائية، وليس فقط قطرها الاسمي. ضع في اعتبارك الأغلفة والعزل الموجودين.جدول مقاسات أكمام الحماية من الحريق ودليل المقاسات والتخفيضاتيشرح هذا التقرير عمليات الفحص المنفصلة للتأكد من الملاءمة النهائية والمرور فوق التركيبات.
حافظ على سهولة الوصول إلى وصلات الخدمة وفحوصات الحالة والتعريف. حدد بداية ونهاية الغطاء لضمان الحفاظ على نفس التغطية عند استبداله بشكل متكرر. لا تستخدم الغلاف كنقطة رفع أو كحزام لتقييد خرطوم متحرك.
لا تُنفَّذ عملية التركيب إلا وفقًا لإجراءات التشغيل الآمنة الخاصة بالمعدات، بما في ذلك إيقاف التشغيل، والتحكم في الضغط المخزن والطاقة الخطرة الأخرى، والتبريد إلى حالة آمنة للتداول. يجب إجراء أي حركة آلية أو تقييم تشغيلي من خلال إجراء معتمد مع إبعاد الأفراد عن المعدات.
لنفترض وجود تركيب افتراضي يتضمن خرطوم إمداد هيدروليكي وخط نقل منتج ساخن في نفس منطقة الخدمة. كلاهما يحتاج إلى عناية، ولكن لا ينبغي نسخ مواصفات أحدهما إلى الآخر.
بالنسبة للخرطوم الهيدروليكي، حدد السطح الخارجي الساخن وراجع مساره أولاً. ثم قيّم إمكانية تركيب غلاف واقٍ على الجزء المتبقي المكشوف، مع مراعاة درجة حرارة الخرطوم ومدى تغطيته وحرية حركته عند الموافقة.
بالنسبة لخط الإنتاج، ابدأ بدرجة حرارة التوصيل المطلوبة ونظام التسخين الحالي. قيّم أي غطاء خارجي مقاوم للحريق كجزء من هذا التجميع. تشمل الأسئلة استمرارية العزل وسهولة الوصول إلى نقاط التوصيل، وليس فقط إمكانية انزلاق الأنبوب فوق الخرطوم.
تُسهّل المراجع المنفصلة للأجزاء وتفاصيل التركيب عملية الصيانة المستقبلية. لا ينبغي استخدام غطاء مُعتمد لدائرة كهربائية معينة كبديل لغطاء دائرة أخرى لمجرد تطابق لونه وقطره.
يرجى تقديم صورة أو رسم توضيحي لكل خط محمي. حدد نوع الجهاز، ووظيفة الدائرة، والأبعاد الخارجية الفعلية، والتغطية المطلوبة، وما إذا كان التركيب إنتاجًا جديدًا أم تحديثًا.
للحماية الهيدروليكية، أضف موقع مصدر الحرارة، وحدود درجة حرارة السائل، وظروف الحركة والاحتكاك. بالنسبة للخط المُسخّن، أضف بنية الطبقة الحالية، ودرجة حرارة العملية المطلوبة، وطريقة التسخين، ومتطلبات التغطية الخاصة بالشركة المصنعة.
حدد مستوى التلوث المتوقع، وإمكانية الوصول للتفتيش، والوثائق المطلوبة للمنتج. أدرج كمية العينة وحجم الإنتاج المطلوب، مع فصل متطلبات القطع والتعليم والتغليف عن معايير القبول الهندسية.
وافق على عينة نهائية ممثلة على التجميع المقصود. تحقق من التركيب والتغطية والحركة وحالة الإغلاق والأداء الحراري وفقًا للحدود المتفق عليها. بالنسبة للخرطوم المُسخّن بالطاقة، يجب تضمين الموافقة على نظام التشغيل بالكامل بدلاً من الاعتماد على عينة من المواد فقط.
ليس بمفرده. فهو يعالج التعرض الخارجي المحدد، وليس الحرارة الزائدة المتولدة داخل الدائرة الهيدروليكية. حدد سبب ارتفاع درجة الحرارة قبل اتخاذ قرار بشأن ما إذا كان العزل الإضافي مناسبًا.
لا. يجب أن يكون الخرطوم والوصلات الأساسية مناسبة بالفعل للمنتج المنقول والضغط ودرجة الحرارة. لا يوفر غلاف الحماية من الحريق البطانة الحاملة للسوائل أو تعزيز الضغط.
لا تفترض ذلك. أي متطلبات تتطلب تلامس الأفراد تستلزم تقييمًا خاصًا لدرجة حرارة السطح في سياق العمل الفعلي. لا يُعد تصنيف درجة حرارة التشغيل للكم تصنيفًا لدرجة حرارة اللمس الآمن.
توفر شركة BSTFLEX أكمامًا مقاومة للحريق مصنوعة من الألياف الزجاجية المطلية بالسيليكون لحماية الخراطيم والكابلات الخارجية، مع خيارات خاصة للسمك والطول والتعبئة متاحة للمراجعة. تتيح الأشكال الأنبوبية واللفائفية تقييم الحماية وفقًا لطريقة التركيب واحتياجات الفحص.
بالنسبة لآلات الأسفلت، أرسل الرسم التخطيطي وحدد ما إذا كانت المهمة هي حماية خرطوم هيدروليكي من الحرارة أو غطاء خارجي لخط تسخين مصمم هندسيًا. يساعد هذا التمييز في تحديد العينة المناسبة والفحوصات اللازمة قبل الإنتاج.
اطلب بيانات المنتج أو عينات أو عرض أسعار من مصنعي المعدات الأصلية لأكمام مقاومة للحريقمع تفاصيل المعدات وظروف التعرض والكميات المطلوبة.
