حشوات الضفدع (Tadpole Gaskets) لنظم مكافحة التلوث: ختم العادم، المجاري الهوائية ولوحات الوصول

Oct 30,2026

غالبًا ما تجمع معدات مكافحة التلوث بين درجات حرارة الغاز المرتفعة، والدورات الحرارية، والاهتزاز، وإمكانية الوصول المتكررة للصيانة. لذلك، تتطلب الأبواب، ولوحات الفحص، وحواف القنوات، والأغطية القابلة للإزالة حشوة مانعة للتسرب تتوافق مع الهندسة الفعلية للوصلة بالإضافة إلى بيئة العملية.

يمكنحشوة الشرغوف الأنظمة مكافحة التلوث الاعتبار بها عندما يتطلب الأمر وجود انتفاخ قابل للضغط عند خط التسرب، ويمكن تثبيت ذيل نسيجي ممتد ميكانيكيًا على المعدات. يوفر الانتفاخ جزء التلامس، بينما يوفر الذيل مساحة للتثبيت الميكانيكي.

لا يتحدد الهيكل الصحيح بناءً على اسم المعدات وحده. فقد تنتمي جميعًا، مثل باب الوصول إلى المؤكسد الحراري، وغلاف كاتم صوت العادم، وحافة قناة تجميع الغبار، إلى نظام مكافحة التلوث، ولكن درجات حرارتها، وظروف الضغط، والحركة، والتعرض، وترتيبات التركيب يمكن أن تكون مختلفة تمامًا.

تصنع شركة BSTFLEX حسب الطلبحشيات الشرغوف وأختام الشرغوف ذات درجات الحرارة العاليةباستخدام أغطية قماشية وبنى أساسية مختلفة. يمكن تطوير المقاطع الجانبية للمعدات الصناعية من الرسومات أو الأبعاد أو العينات الموجودة، خاضعة لمراجعة ظروف الخدمة الكاملة.

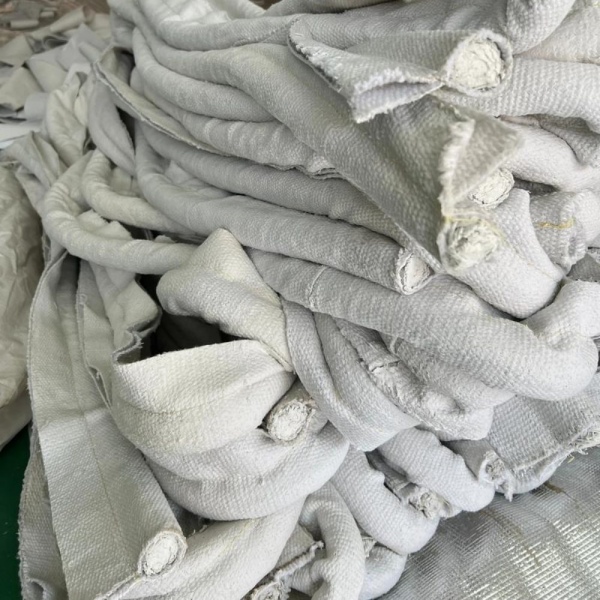

Tadpole Gaskets

أين تُستخدم حشيات شراغف الضفادع في معدات مكافحة التلوث

يكون مقطع شَرغوف الضفدع أكثر صلة بالموضوع عندما تحتوي المعدات على باب أو غطاء أو فتحة وصول أو مفصل يحتاج إلى ختم محيطي قابل للانضغط. توفر البصيلة تلامس الختم، بينما يوفر الذيل قسم تثبيت مخصصاً.

يمكن أن يكون هذا الترتيب مفيدًا عندما لا يتمكن شريط حشوة مسطحة بمفرده من توفير المقطع المطلوب أو عندما يلزم تحديد موقع الحشوة بواسطة لوحة تثبيت أو شريط زنق أو مجرى.


المؤكسدات الحرارية ומحارق الأدخنة

تتعامل المؤكسدات الحرارية ومحارق الأدخنة مع تدفقات العمليات التي قد تكون ساخنة أو معقدة كيميائيًا أو عرضة لظروف تشغيل متغيرة. وتتضمن المواقع المحتملة للحشوات أبواب الوصول إلى الحارق، وفتحات الفحص، والألواح القابلة للإزالة، ووصلات الهيكل.

قبل تحديد مانع تسرب نسيجي، حدد درجة الحرارة عند الحشوة نفسها، وليس فقط نقطة الضبط لغرفة الاحتراق.

ينبغي أن يحدد التقييم ما إذا كان مانع التسرب معرضًا لتسرب الغاز الساخن، أو الحرارة الإشعاعية، أو الاتصال المباشر بالمعدن المسخن، أو التكثيف أثناء الإيقاف، أو المكونات الكيميائية في تدفق العملية. وقد تختلف هذه الظروف بين الحواف الجانبية الساخنة والباردة للباب الفتح نفسه.


معدات التحكم في الانبعاثات وألواح الوصول إلى القنوات

يمكن أن تتضمن أنظمة التحكم في الانبعاثات القنوات، والمخمدات، وأبواب الفحص، وأغلفة المرشحات، وأغطية الوصول القابلة للإزالة. ويمكن النظر في استخدام حشوة ذيلية (tadpole gasket) عندما يناسب مقطع الانتفاخ والذيل الوصلة وتستطيع أدوات التثبيت احتجاز الذيل دون إعاقة انضغاط الانتفاخ.

تتطلب تطبيقات القنوات اهتمامًا خاصًا بفرق الضغط، وتكوين الغاز، والاهتزاز، والتسرب المسموح به.

لا ينبغي وصف الحشوة الذيلية النسيجية تلقائيًا بأنها مانعة لتسرب الغاز أو معتمدة للانبعاثات أو مصنفة حسب الضغط. إذ يجب تحديد هذه الخصائص للوصلة الكاملة من خلال تصميم المعدات واختبارات التحقق المطبقة.

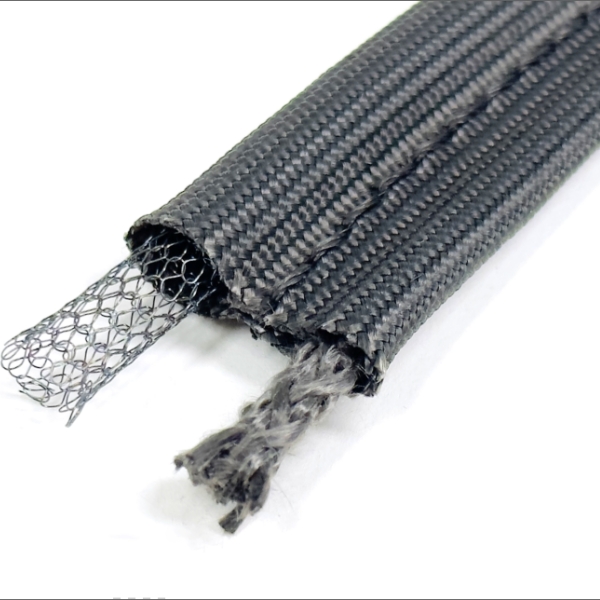

https://www.pkfiresleeve.com/Tadpole-Gaskets-for-Pollution-Control-Systems-Exhaust-Duct-and-Access-Panel-Sealing_n489

كواتم صوت العادم وأغلفة كواتم صوت التوربينات

يمكن أن تحتوي كاتمات صوت العادم وعلب كاتمات صوت التوربينات على ألواح أو أجزاء غلاف قابلة للإزالة تتطلب عزلًا حراريًا. وتتضمن عوامل التصميم ذات الصلة درجة حرارة العادم عند الوصلة، وحركة العلبة الصوتية، والاهتزاز، وتكرار إزالة اللوح، وقوة الشد المتاحة.

يجب أن يتطابق حاشية الإغلاق (الحشوة) مع هندسة التلامس الفعلية. وقد تؤدي الانتفاشة (الانتفاخ) الكبيرة جدًا إلى زيادة حمل الإغلاق أو الانضغط الزائد، بينما قد لا تحافظ الانتفاشة الصغيرة جدًا على التلامس عبر الوصلة.

عند وجود اهتزاز، ينبغي مراجعة طريقة التثبيت والمقاومة للحركة جنباً إلى جنب مع الغطاء والقلب.


مكونات غرف تجميع الهواء (المجمع) وعادم توليد الطاقة

قد تشتمل معدات توليد الطاقة على غرف تجميع الهواء الساخن، ووصلات انتقال العادم، وأغطية الفحص، وأجزاء الوصول القابلة للإزالة. ويمكن أن تشهد هذه المواقع تدرجات في درجات الحرارة وحركة هيكلية.

ينبغي للمصمم تحديد اتجاه ومقدار الحركة المتوقعة عند خط حاشية الإغلاق، والتأكد من أن تثبيت الذيل لا يفرض قيودًا على الانضغط المقصود للانتفاشة.


فتحات عمليات اللب والورق وأغطية الوصول الصناعية

قد تتعرض فتحات العمليات وأغطية الفحص في صناعات اللب والورق أو الصناعات التحويلية الأخرى للرطوبة، والترسبات، والمواد الكيميائية المنظفة، والحرارة المتقطعة.

لذلك، ينبغي أن يراعي اختيار المواد التعرض الكامل بدلاً من اختيار الغطاء بناءً على قدرته الاسميّة على تحمل درجة الحرارة فحسب.

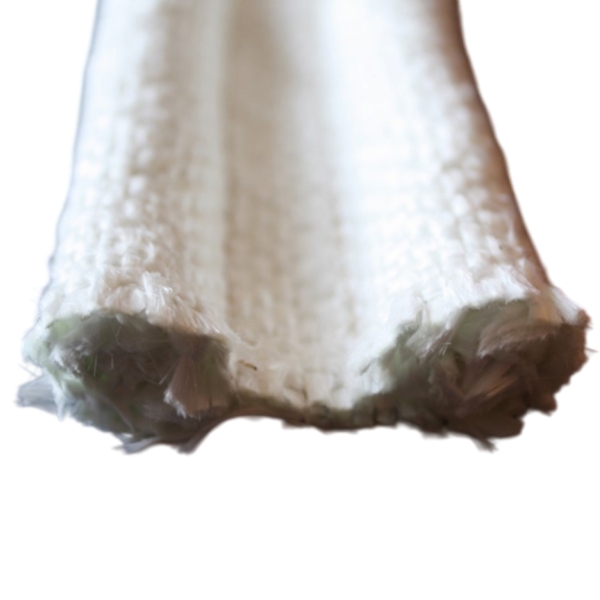

Tadpole Gaskets

كيفية تحديد حاشية إغلاق شكل أبو ذنيبة (Tadpole Gasket) لأنظمة مكافحة التلوث

ابداً ببيانات الوصلة والعملية. تفصل المواصفات المفيدة بين مادة الغطاء، والقلب الداخلي، وأبعاد الانتفاشة، وأبعاد الذيل، وطريقة التركيب، وظروف الخدمة.

يمنع هذا الوصف العام مثل "حاشية باب للحرارة العالية" من إخفاء الاختلافات الهندسية الهامة.

عنصر المواصفات المعلومات المراد تسجيلها سبب أهمية ذلك
موقع حاشية الإغلاق باب المؤكسد الحراري، أو شفة القناة، أو لوح كاتم الصوت، أو غطاء مجمع الهواء، أو فتحة الفحص يحدد وظيفة الوصلة ونطاق التعرض.
درجة الحرارة درجة الحرارة المستمرة، ودرجة الحرارة القصوى، والمدة القصوى عند موقع حاشية الإغلاق يسمح بمراجعة الغطاء والقلب والحيطة والمواد المساعدة بالكامل.
وسط العملية تركيب الغاز، أو التكثيف، أو الغبار، أو الزيوت، أو مواد التنظيف، أو الملوثات المعروفة الأخرى يحدد أسئلة التوافق الكيميائي والبيئي.
الضغط والتسرب فرق الضغط ومتطلبات التسرب أو الاحتواء المحددة يمنع الافتراضات غير المدعومة حول الأداء المانع لتسرب الغاز أو المقاوم للضغط.
أبعاد الانتفاخ ارتفاع وعرض الانتفاخ الحر، أو القطر لمقطع دائر يحدد المقطع العرضي المانع للتسرب القابل للضغط.
أبعاد الذيل عرض الذيل، والسمــك وترتيب الاحتجاز يؤكد إمكانية تثبيت الحشوة دون تقييد الانتفاخ.
الفجوة المُرَكَّبة الحد الأدنى والأقصى للفجوة المغلقة حول الوصلة يوضح مدى الانضغاط المطلوب أثناء الخدمة.
الحركة والاهتزاز الحركة الحرارية، والاهتزاز، والاتصال الانزلاقي، وتكرار الفتح يساعد في تقييم تآكل الغطاء، والاحتفاظ، واستقرار المقطع العرضي.
متطلبات التوريد كمية النموذج الأولي، أو الطول المقطوع، أو الإطار المكتمل، وكمية الإنتاج يحدد متطلبات التصنيع والتوريد.


اختر مادة الغطاء وفقاً للتعرض الفعلي

الغطاء هو السطح النسيجي المكشوف. وقد يلامس معدناً ساخناً، أو يتعرض للحرارة المشعة، أو يحتك بإطار، أو يتعرض للتلوث الناتج عن العمليات.

المادة المناسبة لموقع واحد في نظام التحكم في التلوث قد لا تكون مناسبة لموقع آخر.


أغطية الألياف الزجاجية

يمكن استخدام قماش الألياف الزجاجية لأبواب الوصول الصناعية والحاويات الحرارية حيث تقع ظروف الخدمة المعتمدة ضمن قدرة هيكل الحشوة الكامل.

يعتمد الأداء النهائي على درجة القماش، والقلب، والخياطة، والتركيب، والتعرض.

للحصول على ترتيبات مختلفة لقلب الألياف الزجاجية، راجع منتجات BSTFLEX التالية:

هذه هياكل قلب مختلفة، وليست إصدارات قابلة للتبديل لمواصفة واحدة.


أغطية قماش السيليكا

يمكن تقييم قماش السيليكا للتطبيقات التي تتطلب غطاءً نسيجياً بدرجة حرارة أعلى مما يمكن أن يوفره هيكل الألياف الزجاجية المحدد. ولا يزال القلب الداخلي بحاجة إلى مراجعة حرارية وميكانيكية خاصة به.

تقدم BSTFLEX حشوة Tadpole بقلب من Inconel وغطاء من قماش السيليكا و حشوة Tadpole بقلب سيراميك ومغطاة بقماش السيليكا.

يجمع الخيار الأول بين نسيج السيليكا والنواة المعدنية؛ بينما يستخدم الخيار الثاني نواة من السيراميك. ويعتمد الاختيار النهائي على الظروف الفعلية للوصلة.


أغطية من أقمشة السيراميك

يمكن النظر في استخدام تركيبات أقمشة السيراميك للمعدات الحرارية الشاقة حيث يجب اختيار النسيج المعرض للحرارة ليلائم ظروف الحرارة الشديدة. ويبقى اختيار النواة قرارًا منفصلاً.

تشمل مراجع منتجات BSTFLEX المتاحة ما يلي:

يضيف هيكل الجورب المصنوع من Inconel بنية وقاية معدنية خارجية وينبغي تقييمه عندما يكون التآكل السطحي جزءًا من التطبيق.


أغطية البازلت والأغطية الخاصة الأخرى

يمكن أخذ قماش البازلت والأغطية النسيجية الخاصة الأخرى بعين الاعتبار عندما تتطابق خصائص موادها التحقق منها مع ظروف التعرض.

على سبيل المثال، حشية شرغوفية ذات قلب شبكي سلكي وغطاء من قماش البازلتيجمع بين غطاء من نسيج البازلت وقلب من شبكة سلكية.

لا تفترض أن أقمشة البازلت والألياف الزجاجية والسيليكا والسيراميك لها نفس حدود درجات الحرارة أو التوافق الكيميائي.

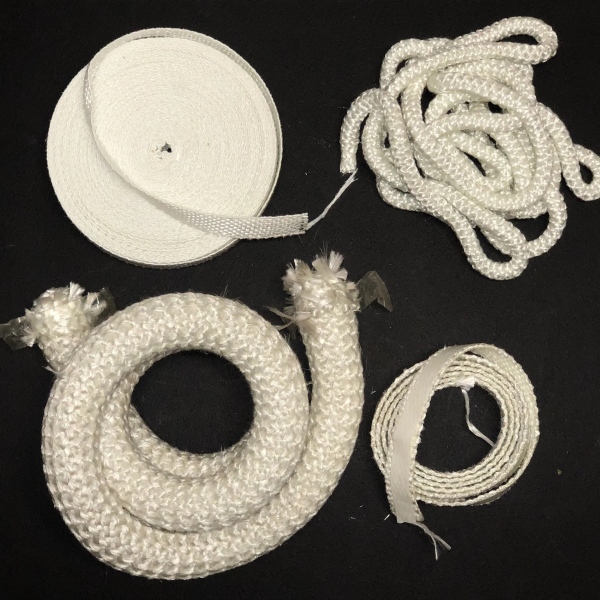

Tadpole Gaskets

المجموعة الأساسية: الضغط، الدعم والتعافي

يؤثر القلب على كيفية تشوه الانتفاخ عند إغلاق باب أو لوحة الوصول. يمكن لألباب الألياف والألباب السيراميكية وألباب الشبكة المعدنية أن تتصرف بشكل مختلف تحت نفس الأبعاد الاسمية للانتفاخ.

المادة الأساسية وحدها لا تكفي للتنبؤ بقوة الإغلاق؛ فكثافة القلب، والهندسة، وبنية السلك، وشد الغطاء، وحجم البصلة أمور مهمة أيضاً.

قلوب الألياف والسيراميك

يمكن استخدام القلوب المصنوعة من الألياف عندما تتطلب الحاجة بنية داخلية غير معدنية. ويعتمد سلوك انضغاطها على نوع الألياف، وكثافتها، وبنيتها.

لا ينبغي وصف قلب السيراميك تلقائياً بأنه قلب حبل ما لم يتم تصنيع المكون الداخلي الفعلي على شكل حبل.

قلوب شبكية من الفولاذ المقاوم للصدأ

يمكن أن توفر شبكة الفولاذ المقاوم للصدأ تعزيزاً معدنياً داخلياً. ويتحدد سلوكها بناءً على السبائك، وقطر السلك، وهندسة الحياكة أو الشبكة، والكثافة.

يجب تقييمها في ظروف الانضغط ودرجات الحرارة المستهدفة بدلاً من افتراض امتلاكها خصائص استعادة عامة واحدة.

قلوب معدنية مجوفة

تتميز القلوب المعدنية المجوفة بنية ذات مركز مفتوح توفر مساحة للتشوه. ويمكن النظر في استخدامها في المفاصل التي تتطلب استجابة ضغط مختلفة أو ذات قوة إغلاق محدودة.

يجب التحقق من نطاق الانضغط القابل للاستخدام ومقاومة الانهيار الدائم للتركيب الفعلي.

قلوب إنكونيل

يمكن تقييم تركيبات قلوب إنكونيل حيث يجب أن تعمل التقوية المعدنية نفسها تحت ظروف حرارية متطلبة.

يجب تحديد السبائك وتركيب الشبكة حيثما كان ذلك معروفاً. القلب عالي الحرارة لا يجعل الحشية الكاملة مناسبة تلقائياً لكل غاز عملية أو تعرض.

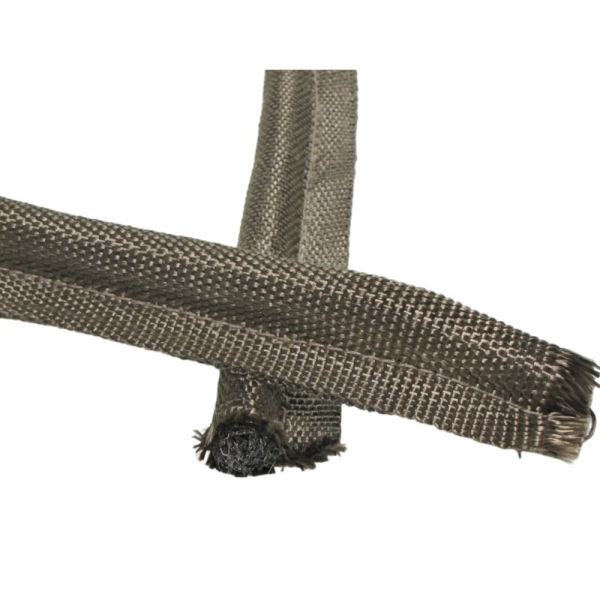

Custom tadpole gaskets

تصميم حشية التحكم في التلوث: الضغط والتسرب متطلبان منفصلان

توفر حشية الشرغوف المصنوعة من القماش مظهراً قابلاً للانضغط للاتصال، ولكن وجود الانتفاخ لا يحدد فئة تسرب معينة.

قد يكون لدى معدات التحكم في التلوث متطلبات محددة لاحتواء العملية، أو الانبعاثات، أو الضغط. يجب تحديد هذه المتطلبات من قبل مصمم المعدات والتحقق منها على مستوى الوصلة.

بالنسبة لشفة مجرى هواء أو لوحة وصول، قم بتوفير فرق ضغط التصميم، والتسرب المسموح به، ودرجة حرارة الغغاز، وطريقة الاختبار. حدد أيضاً ما إذا كان متوقعاً من الحشية إحكام غلق الوصلات الثابتة فقط أم أنها تتعرض لحركة متكررة.

حيثما يكون احتواء الانبعاثات بالغ الأهمية للسلامة أو التنظيم، يجب أن تكون الحشية المختارة جزءاً من وصلة مصممة ومختبرة بشكل مناسب
