النظام (موك):
1

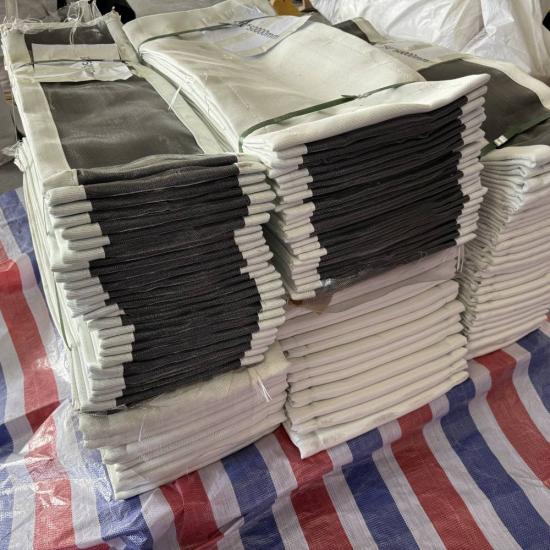

وصلة تمدد من نسيج غير معدني من BSTFLEXهو موصل مرن مصمم خصيصًا لأنظمة مجاري الهواء الصناعية، والهواء الساخن، والعادم، وغازات المداخن حيث يجب استيعاب التمدد الحراري، والاهتزاز، وحركة المعدات، أو عدم محاذاة التركيب دون نقل أحمال زائدة إلى مجاري الهواء والمعدات المجاورة.
على عكس المكونات المعدنية الصلبة، فإنوصلة تمدد النسيجيستخدم هذا النظام طبقة أو أكثر من المنسوجات المرنة، والأقمشة المطلية، ومواد منع التسرب والعزل، والتي يتم اختيارها وفقًا لدرجة حرارة التشغيل، وتركيب الغاز، وظروف الضغط، ومتطلبات الحركة، والبيئة المحيطة. يستطيع العنصر المرن استيعاب الإزاحة المحورية والجانبية والزاوية مع الحفاظ على اتصال محكم بين قسمين من مجرى الهواء.
تُصنّع شركة BSTFLEX أقراصًا دائرية ومستطيلة ومربعة وأقراصًا مصممة خصيصًا لتطبيقات محددة.وصلات تمدد غير معدنيةلمصنعي المعدات الأصلية، ومقاولي مجاري الهواء، وأنظمة توليد الطاقة، ومصانع الأسمنت، ومعدات معالجة الصلب، والأفران الصناعية، وأنظمة التهوية، وغيرها من المنشآت الصناعية ذات درجات الحرارة العالية.
| منتج | وصلة تمدد من نسيج غير معدني |
| أسماء بديلة | وصلة تمدد نسيجية، وصلة تمدد قناة نسيجية، وصلة تمدد نسيجية مركبة، معوض غير معدني |
| بناء | بنية مرنة أحادية الطبقة أو متعددة الطبقات |
| الأشكال | الأشكال الهندسية الدائرية والمستطيلة والمربعة والأشكال الهندسية المخصصة |
| حركة | الحركة المحورية والجانبية والزاوية والمختلطة |
| وسائل الإعلام النموذجية | الهواء الساخن، غازات العادم، غازات المداخن، وغازات العمليات الصناعية |
| مواد | يتم اختيارها وفقًا لدرجة الحرارة، والوسط، والتعرض للمواد الكيميائية، والتآكل، والمتطلبات الميكانيكية |
| مقاس | مصنعة حسب الطلب وفقًا للرسم أو أبعاد التركيب |
| طلب | أنظمة التهوية الصناعية، وأنظمة العادم، والأفران، والغلايات، والمراوح، وأنظمة هواء العمليات |
أوصلة تمدد من نسيج غير معدنيهي وصلة مرنة تُركّب بين أجزاء من مجاري الهواء الصناعية أو المعدات لتعويض الحركة التي قد تُسبب إجهادًا في النظام. يُعدّ التمدد الحراري أحد أكثر أسباب الحركة شيوعًا، ولكن قد يلزم أيضًا التحكم في الاهتزازات، وإزاحة المعدات، وتفاوتات التصنيع، والحركة الهيكلية.

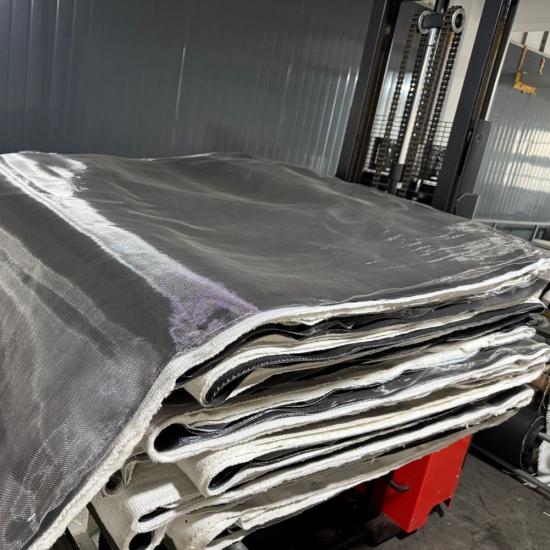

يُصنع الهيكل المرن عادةً من طبقات من النسيج المُهندس والقماش المُغطى بدلاً من المنفاخ المعدني المُشكّل. وبحسب ظروف التشغيل، قد يشتمل التصميم على غشاء مانع للتسرب، وقماش مُقوٍّ، وعازل حراري، وطبقة حماية داخلية.
هذا البناء يجعلوصلة تمدد النسيجمناسب بشكل خاص للمقاطع العرضية الكبيرة للقنوات، والوسائط الغازية الساخنة، والتطبيقات التي تتطلب الحركة في أكثر من اتجاه واحد.
تتمدد أنظمة مجاري الهواء الصناعية وتنكمش مع تغير درجة حرارة التشغيل. وإذا تم تقييد هذه الحركة تمامًا، فقد ينتقل الإجهاد الحراري إلى جدران مجاري الهواء، والشفاه، والمراوح، ووصلات المعدات، والهياكل الداعمة.
مرنوصلة تمدد مجرى الهواء المصنوع من القماشيُنشئ هذا النظام منطقة حركة مُتحكَّم بها بين الأجزاء المتجاورة. فعندما يتمدد المجرى أو ينكمش أو يتحرك، يتغير شكل الجزء المرن بدلاً من إجبار المكونات الصلبة على تحمل الإزاحة بأكملها.
اعتمادًا على هندسة الوصلة وتصميم النظام، يمكن أن تستوعب وصلة التمدد ما يلي:
لا يوجد تصميم نسيجي واحد يناسب جميع وصلات التمدد الصناعية. يبدأ التصميم الموثوق به من ظروف التشغيل الفعلية.
قد يحتوي النظام متعدد الطبقات على عدة طبقات وظيفية، تؤدي كل منها مهمة مختلفة:
تساعد طبقة منع تسرب الغاز على احتواء وسط العملية، ويتم اختيارها وفقًا لدرجة الحرارة، وتركيب الغاز، والرطوبة، والتعرض للمواد الكيميائية، وظروف الضغط. وبحسب التطبيق، يمكن النظر في استخدام مواد مطلية بالألياف الزجاجية أو مواد أساسها الفلوروبوليمر.
توفر طبقة التقوية ثباتًا في الأبعاد ودعمًا ميكانيكيًا للعنصر المرن. ويمكن اختيار الألياف الزجاجية المنسوجة وغيرها من المنسوجات التقنية وفقًا للخصائص الميكانيكية والحرارية المطلوبة.
قد تتطلب الأنظمة ذات درجات الحرارة العالية طبقة عازلة لتقليل درجة الحرارة التي تصل إلى مواد منع التسرب الخارجية. يجب تصميم سمك العزل ومادته وفقًا لدرجة حرارة الغاز، وحدود درجة الحرارة الخارجية، وشكل الوصلة.
عندما يتعرض وصلة التمدد لسرعة غاز عالية أو مواد جسيمية أو وسائط كاشطة، قد يكون من الضروري وجود نظام حماية داخلي أو بطانة تدفق لتقليل الاصطدام المباشر بالعنصر المرن.
يُعد اختيار المواد أحد أهم أجزاءتصميم وصلة تمدد غير معدنيةتتعاون شركة BSTFLEX مع مجموعة واسعة منأقمشة مقاومة للحرارة العاليةوالمنسوجات التقنية المطلية، مما يسمح بتكييف التصميم المرن مع البيئات الصناعية المختلفة.

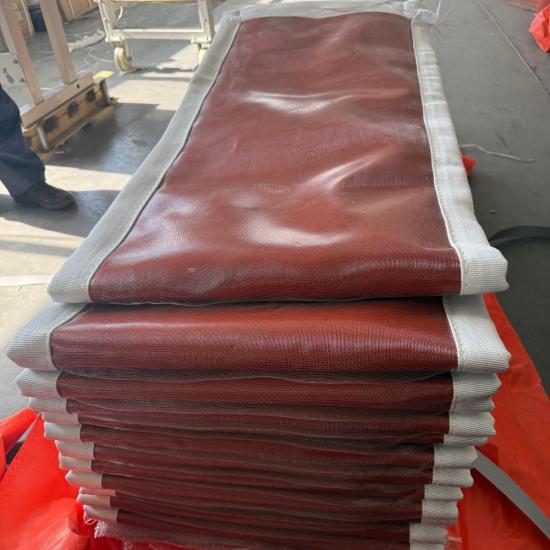

| نوع المادة | الوظيفة النموذجية | اعتبارات الاختيار |
|---|---|---|
| قماش الألياف الزجاجية | Reinforcement and thermal-resistant textile layer | Temperature, weight, weave and mechanical strength |
| Silicone Coated Fiberglass | Flexible outer or sealing layer | Temperature, weather resistance, flexibility and environment |
| PTFE Coated Fabric | Gas sealing and chemical-resistant layer | Chemical compatibility, temperature and process media |
| Silica Fabric | High-temperature thermal protection layer | Temperature exposure and insulation requirement |
| Insulation Materials | Reduction of temperature through the joint construction | Operating temperature and required external surface temperature |
| Metal Mesh or Internal Liner | Mechanical or flow protection where required | Gas velocity, abrasion, particles and installation geometry |
For particularly demanding thermal environments, BSTFLEX can evaluate high-silica textile solutions such as96% high temperature silica fabricas part of the overall thermal protection system where technically appropriate.
The final material combination should always be determined from actual application data rather than temperature alone.
Ahigh temperature fabric expansion jointis not defined by one universal maximum temperature. The permissible operating temperature depends on the complete joint construction, including the hot-face protection, insulation package, reinforcement fabric, gas seal membrane, external cover and the temperature distribution through those layers.
For this reason, BSTFLEX evaluates both process temperature and the temperature expected at individual layers of the expansion joint. This approach allows the materials to be selected for their actual operating environment rather than relying on a single generic temperature rating.
When requesting a high-temperature joint, provide the normal operating temperature, maximum or upset temperature, exposure duration and process medium wherever possible.
BSTFLEX manufactures expansion joints according to the shape and dimensions of the customer's ducting system.
Arectangular fabric expansion jointis commonly used on large industrial ductwork, boiler systems, air-handling equipment, furnace connections and flue-gas ducts. Corner geometry, movement distribution and attachment design require particular attention because stress is not distributed in the same way as on a circular joint.
Round and circular fabric expansion joints are suitable for cylindrical duct systems, fan connections, exhaust lines and process-air installations. Diameter, face-to-face length and movement requirements can be manufactured according to the installation.
Non-standard shapes, transitions and asymmetric configurations can be evaluated when standard round or rectangular joints cannot match existing equipment.
Different attachment arrangements can be supplied depending on the duct design and replacement requirements.

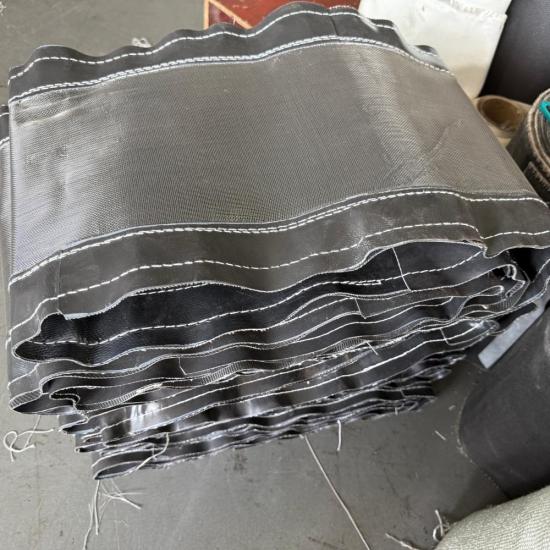

Belt-type fabric expansion jointsuse a flexible belt attached to mating metalwork and are suitable for many large industrial duct applications.
Flanged fabric expansion jointscan be manufactured as complete assemblies where the flexible element, insulation components and supporting metalwork are supplied as an integrated unit.
For replacement projects, BSTFLEX can manufacture according to customer drawings, dimensional records or available sample information.
BSTFLEXnon metallic fabric expansion jointscan be engineered for a broad range of hot-air and process-gas ducting systems.
Fabric joints can be used in boiler ducting, flue-gas handling systems, fan connections and other large gas-transport ducts where thermal movement and vibration need to be isolated.
Cement production involves large ductwork exposed to heat, dust and continuous equipment movement. Expansion joints may be used around kiln-related ducting, process-air systems, fans and gas-handling equipment.
Furnace exhaust, hot-air ducts and process ventilation systems may require flexible connections capable of accommodating thermal growth while operating around demanding high-temperature equipment.
Where process gases contain corrosive constituents, joint materials should be selected according to chemical compatibility as well as temperature.
Fabric joints can compensate for expansion between heated equipment and downstream ductwork while helping isolate movement and vibration.
Flexible expansion joints can reduce the transmission of mechanical vibration between fans, blowers and rigid ducting.
High-temperature exhaust and hot-gas systems often require a flexible transition capable of accommodating repeated thermal cycles and installation movement.
| Design Factor | Fabric Expansion Joint | Metal Expansion Joint |
|---|---|---|
| Flexible Element | Technical fabric or composite textile construction | Formed metallic bellows |
| Typical System | Industrial ducting and gaseous-media systems | Pipe and process systems including higher-pressure service |
| Large Cross Sections | Well suited to large duct dimensions | Possible but design becomes more complex |
| Multidirectional Movement | Can accommodate axial, lateral and angular movement | Depends strongly on bellows configuration |
| Vibration Isolation | Good flexibility for fan and duct connections | Application dependent |
| Material Selection | Composite layers can be selected for thermal and chemical conditions | Determined mainly by metal alloy and bellows design |
The correct choice depends on pressure, temperature, process medium, duct geometry, required movement and applicable engineering standards. Fabric and metallic expansion joints should therefore not be treated as universally interchangeable products.
Selecting an expansion joint only by duct size or maximum temperature is not sufficient. Several operating parameters interact with each other and influence the appropriate construction.
The following information should be evaluated:
Providing this information allows the flexible element and supporting components to be selected around the real service conditions.
For faster engineering evaluation and quotation, send as much of the following information as available:
| Duct Size | Diameter or width × height |
| Joint Shape | Round, rectangular, square or custom |
| Installation Length | Face-to-face dimension |
| Operating Temperature | Normal continuous temperature |
| Maximum Temperature | Maximum or upset temperature and duration |
| Pressure | Normal and design pressure |
| Process Medium | Air, flue gas, exhaust gas or other process gas |
| Axial Movement | Compression and extension |
| Lateral Movement | Required offset movement |
| Angular Movement | Required angular displacement if applicable |
| Environment | Indoor, outdoor, chemical, dusty, wet or abrasive |
| Drawing | PDF, CAD drawing, dimensional sketch or existing joint details |
| Quantity | Prototype, replacement quantity or production requirement |
Industrial expansion joints are frequently project-specific components rather than standard catalogue parts. BSTFLEX supports customized manufacturing according to drawings, dimensional requirements and operating conditions.
Custom options may include:
Because BSTFLEX also works directly with thermal protection textiles and coated high-temperature fabrics, material construction can be evaluated as part of the expansion joint design instead of treating the flexible element as a generic component.

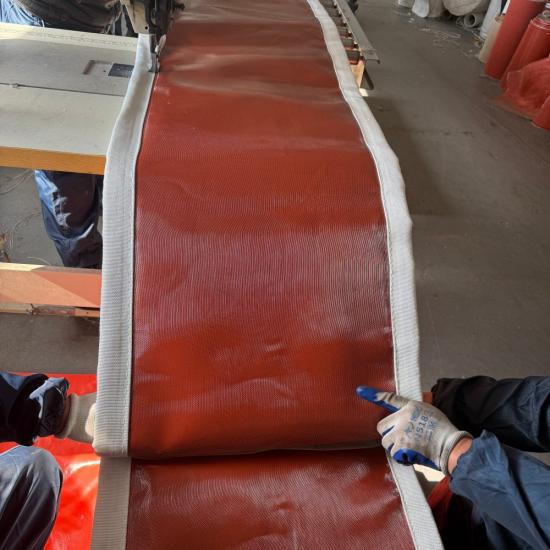

BSTFLEX focuses on engineered thermal protection and technical textile products for industrial applications. Our manufacturing capabilities cover high-temperature woven fabrics, coated fabrics, insulation materials and fabricated thermal components, providing a practical material base for customfabric expansion jointprojects.
A non metallic expansion joint is a flexible connection used primarily in ducting and gaseous-media systems to accommodate thermal expansion, vibration, misalignment and multidirectional movement. Its flexible element is normally manufactured from technical fabrics, coated textiles, insulation and other non-metallic materials selected according to the operating environment.
A fabric expansion joint uses a flexible textile or composite membrane, while a metallic expansion joint normally uses formed metal bellows. Fabric joints are widely used on large industrial ducts and gas-handling systems, while metallic bellows are common in piping and applications where system pressure or process requirements favor metallic construction.
Yes. Properly designed fabric expansion joints can accommodate axial, lateral and angular movement as well as combinations of these movements. The required movements must be provided during design so the joint geometry can be selected correctly.
There is no single temperature rating for every fabric expansion joint. Temperature capability depends on the flexible membrane, insulation package, hot-face protection, sealing material and overall joint construction. BSTFLEX selects the material system according to the normal operating temperature, maximum temperature and exposure conditions.
Depending on the application, materials may include fiberglass fabric, silicone-coated fiberglass, PTFE-coated fabric, silica fabric, insulation materials and metallic protective components. Each layer is selected according to its specific function.
Yes. Fabric expansion joints are widely applicable to industrial flue-gas and hot-gas ducting when the construction is engineered for the process temperature, chemical composition, moisture, pressure, gas velocity and movement requirements.
Yes. BSTFLEX manufactures rectangular, round, square and other custom configurations according to duct dimensions and installation requirements.
In many cases, yes. Dimensional measurements, photographs, operating conditions and information from the existing expansion joint can be used for an initial evaluation. A complete drawing or physical sample provides additional information when available.
The most useful information includes duct dimensions, joint shape, face-to-face length, operating and maximum temperature, pressure, process medium, axial movement, lateral movement, angular movement, gas velocity, chemical exposure, flange arrangement and required quantity. Drawings are strongly recommended where available.
إذا كنت تبحث عن وصلة تمدد بديلة أو تقوم بتطوير نظام قنوات صناعية جديد، فأرسل إلى BSTFLEX الرسم التخطيطي وظروف التشغيل. سيقوم فريقنا بتقييم الشكل والأبعاد والمواد المرنة وبنية العزل ومتطلبات الحركة المطلوبة لتطبيقك.
للحصول على عرض سعر، يرجى تقديم ما يلي:أبعاد القناة، ودرجة الحرارة، والضغط، ووسط المعالجة، ومتطلبات الحركة، وطول التركيب، والكمية، والرسومات المتاحة.
اطلب عرض سعر لمشروع وصلات التمدد النسيجية الخاص بك
