تواجه الخراطيم الهيدروليكية المثبتة بالقرب من المحركات، أو مكونات العادم، أو الأفران، أو معدات الصب، أو غيرها من الآلات الساخنة نوعاً مختلفاً من المخاطر مقارنة بالخراطيم المعرضة للتآكل الميكانيكي فقط. يمكن للحرارة الإشعاعية العالية أن تسرع من تقادم المطاط، كما يمكن للهب المباشر أن يتلف غطاء الخرطوم، ويمكن لرذاذ المعدن المنصهر أن يتسبب في أضرار حرارية موضعية مفاجئة.
بالنسبة لهذه البيئات، فإن غلاف الحماية من الحريق للخرطوم الهيدروليكي يوفر حاجزاً حرارياً إضافياً حول الخرطوم. يجمع التصميم الأكثر شيوعاً بين غلاف عازل من الألياف الزجاجية وطلاء خارجي من مطاط السيليكون، مما يخلق طبقة واقية مرنة للأنظمة الهيدروليكية المتطلبة.
يشرح هذا الدليل كيفية اختيار غلاف الحماية من الحريق للخرطوم الهيدروليكي الصحيح، وكيفية تحديد حجم الغلاف المناسب، وظروف التشغيل التي يجب مراعاتها قبل تحديد غلاف مقاوم للحريق.
للحصول على مواصفات المنتج، ومعلومات الاختبار، وخيارات الشركات المصنعة للمعدات الأصلية (OEM)، راجع BSTFLEX Hydraulic Hose Protection Fire Sleeve. للحصول على تصميمات أخرى وخيارات أغلفة الحماية من الحريق، تفضل بزيارة مجموعة BSTFLEX Fire Sleeves.
قد يتم تصميم خرطوم هيدروليكي ليتحمل ضغطاً وبيئة سوائل متطلبة، ومع ذلك يظل عرضة للحرارة الخارجية. تعتمد حالة الخدمة الفعلية بشكل كبير على مسار الخرطوم.
يمكن لخط موضوع بعيداً عن مصدر حرارة أن يعمل بشكل طبيعي لسنوات. أما نفس الخرطوم إذا تم توجيهه بالقرب من مشعب العادم، أو جدار الفرن، أو خط معالجة ساخن، أو منطقة معدن منصهر، فقد يتعرض لتسخين إشعاعي مستمر يرفع درجة حرارة غطاء الخرطوم ونظام التعزيز.
تشمل المخاطر الخارجية الشائعة ما يلي:
لذلك، يُستخدم غلاف الحماية من الحريق للخرطوم الهيدروليكي كطبقة حماية خارجية. وهو لا يغني عن الاختيار الصحيح للخرطوم أو مساره أو تصميم النظام. بدلاً من ذلك، فإنه يضيف حماية حرارية وميكانيكية حيث لا يمكن القضاء على التعرض البيئي تماماً.

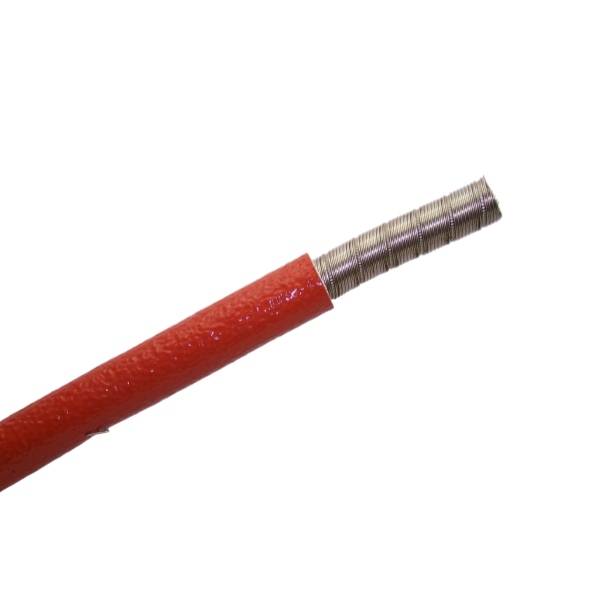

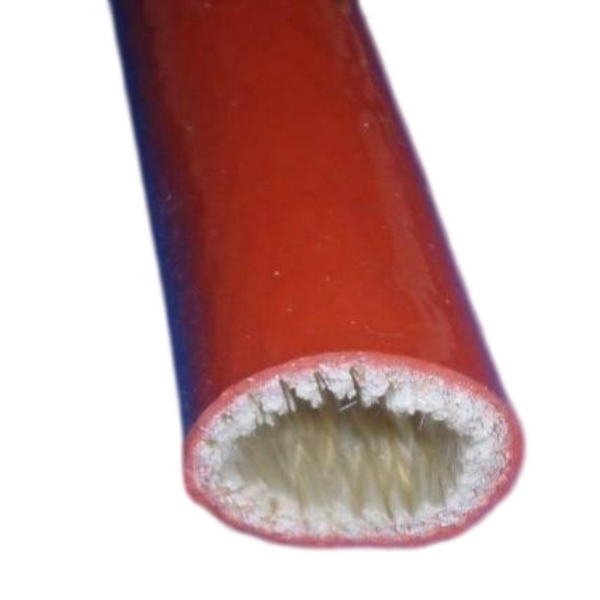

يتكون غلاف الحماية من الحريق النموذجي من ركيزة نسيجية من الألياف الزجاجية عالية الحرارة مغطاة بمطاط السيليكون. تؤدي كل طبقة وظيفة مختلفة.
يشكل هيكل الألياف الزجاجية الجسم العازل الأساسي للغلاف. وتساعد سماكته وتصميمه النسيجي في تقليل انتقال الحرارة بين البيئة الخارجية والخرطوم الهيدروليكي الموجود تحته.

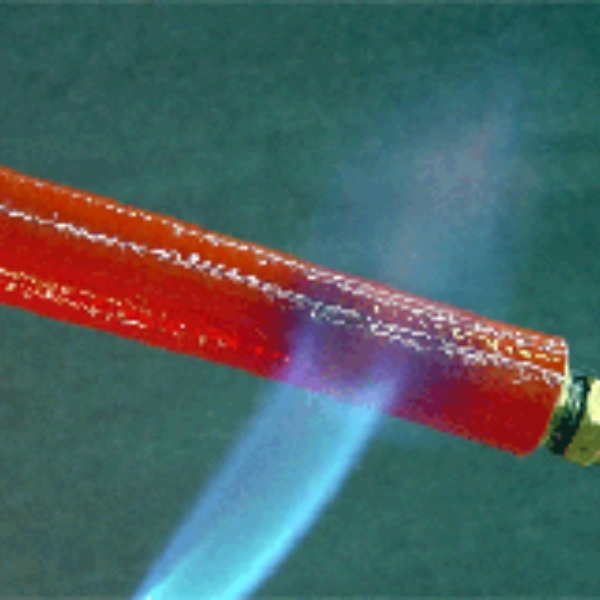

يوفر طلاء السيليكون سطحاً خارجياً مرناً يساعد الغلاف على تحمل الظروف الصناعية القاسية. واعتماداً على التصميم المحدد لغلاف الحماية من الحريق ومؤهلاته، يمكن أن يساهم في مقاومة التعرض للهب، والتلوث بالزيت، والتآكل، ورذاذ المعدن المنصهر.

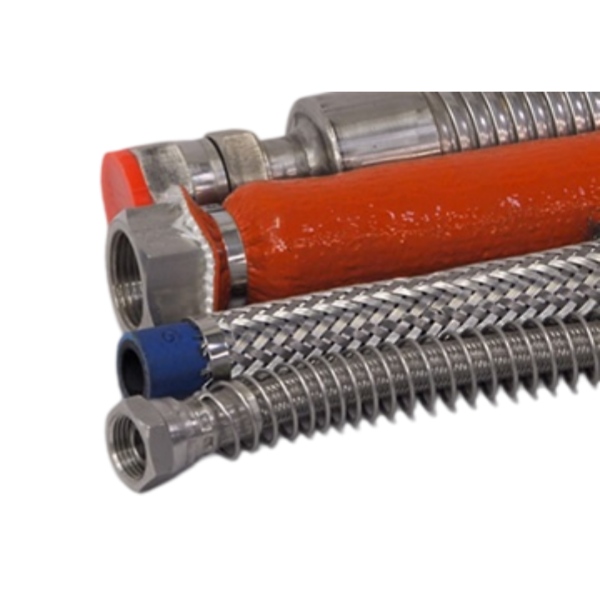

يوضح هذا المزيج سبب استخدام غلاف الحماية من الحريق المصنوع من الألياف الزجاجية المطلية بالسيليكون على نطاق واسع حول الخراطيم الهيدروليكية، وخطوط الوقود، وخطوط الزيت، والكابلات، والمكونات الأخرى الموجودة في المناطق ذات درجات الحرارة العالية.
ليست كل أغلفة الخراطيم الهيدروليكية مخصصة لنفس المخاطر.
| متطلبات الحماية | نهج الغلاف النموذجي |
|---|---|
| الاحتكاك والتآكل العام | غلاف خرطوم نسيجي مقاوم للتآكل |
| التلامس الميكانيكي الحاد أو الشديد | حماية ميكانيكية للخدمة الشاقة |
| الحرارة الإشعاعية | غلاف حراري أو واقٍ من الحريق |
| التعرض لللهب | غلاف مؤهل ومقاوم للحريق |
| رذاذ المعدن المنصهر | غلاف حماية من الحريق مطلي بالسيليكون ودرجات الحرارة العالية مصمم للبيئة |
| حرارة بالإضافة إلى الاحتكاك | غلاف حماية من الحريق مختار ببناء جدار كافٍ ومتانة ميكانيكية |
النقطة المهمة هي أن الحماية الحرارية لخراطيم الهيدروليك يجب اختيارها وفقًا لخطر الفشل السائد. لا ينبغي التعامل تلقائيًا مع غلاف الاحتكاك خفيف الوزن كغلاف حماية من الحريق، ولا ينبغي اختيار غلاف الحماية من الحريق فقط بناءً على المظهر أو اللون.
بالنسبة للمشترين والمهندسين في القطاع الصناعي، يجب أن يبدأ اختيار الغلاف بالتطبيق بدلاً من قطر الكتالوج.
تحديد مصدر الحمل الحراري.
تشمل الأمثلة ما يلي:
تعد الحرارة الإشعاعية، والاتصال المباشر بالسطح، والتعرض لللهب، ورذاذ المنصهر مخاطر مختلفة. ولا ينبغي التعامل معها على أنها نفس المواصفات.
عادةً ما تكون هناك درجات حرارة يجب أخذها في الاعتبار:
لا تختر غلافًا باستخدام أعلى درجة حرارة مطبوعة في الكتالوج فقط. تؤثر المدة، ومصدر الحرارة، والمسافة من المصدر، وتدفق الهواء، وبناء الخرطوم، وهندسة التركيب على الأداء الفعلي.
قد تتطلب معدات التعدين، ومصانع الصلب، والمسبك، والنظم الصناعية الثقيلة الأخرى أكثر من مجرد درع حراري إشعاعي بسيط.
عندما تكون مقاومة اللهب أو الحماية من الرذاذ المنصهر مهمة، اطلب تقارير الاختبار ذات الصلة وتأكد من أن غلاف خرطوم الهيدروليك المقاوم للحريق المختار تم تقييمه لحالة الخدمة المطلوبة.
تقدم BSTFLEX منتجات أغلفة الحماية من الحريق لخراطيم الهيدروليك مدعومة بوثائق اختبار مطابقة من أطراف ثالثة مختلفة. يجب مطابقة التقارير المحددة مع مشروع العميل بدلاً من افتراض أن كل تصميم غلاف له نفس الشهادة.
تعمل أكمام الحماية من الحريق (Fire sleeves) المثبتة على الأنظمة الهيدروليكية بشكل متكرر في بيئات قد يتواجد فيها رذاذ الزيت أو السوائل الهيدروليكية أو الوقود.
لذلك، يجب تقييم الكم كنظام حماية متكامل بدلاً من اعتباره مجرد نسيج مقاوم للحرارة العالية. بالنسبة للتطبيقات الصناعية، يمكن أن تكون مقاومة السوائل المتوقعة جزءاً مهماً من الأداء طويل الأمد.
غالباً ما لا تكون الحرارة هي المشكلة الوحيدة.
تتحرك الخراطيم الهيدروليكية في الحفارات واللوادر ومعدات التعدين والآلات الزراعية والمعدات الصناعية باستمرار أثناء التشغيل. قد يحتك الكم بـ:
إذا كانت كل من الحرارة والتآكل شديدين، فاذكر ذلك عند طلب عرض سعر. قد تحتاج بنية الكم وسماكته وترتيب تركيبه إلى التعديل وفقاً لذلك.
يعد تحديد المقاس الصحيح أحد أهم أجزاء اختيار كم الحماية من الحريق.
يتم اختيار الكم وفقاً لـ القطر الخارجي لقسم تجميع الخرطوم الذي يحتاج إلى الحماية، وليس فقط وفقاً للقطر الاسمي للخرطوم الهيدروليكي.
قم بقياس القطر الخارجي (OD) للخرطوم النهائي، بما في ذلك أي بنية تغطية تظل داخل كم الحماية من الحريق.
لا تفترض أن خرطومين لهما نفس القطر الداخلي الاسمي سيكون لهما أقطار خارجية متطابقة. تختلف بنية جدار الخرطوم بين الشركات المصنعة وفئات الضغط.
يجب أن يكون كم الحماية من الحريق الأنبوبي قادراً على الانزلاق فوق المكون أثناء التجميع.

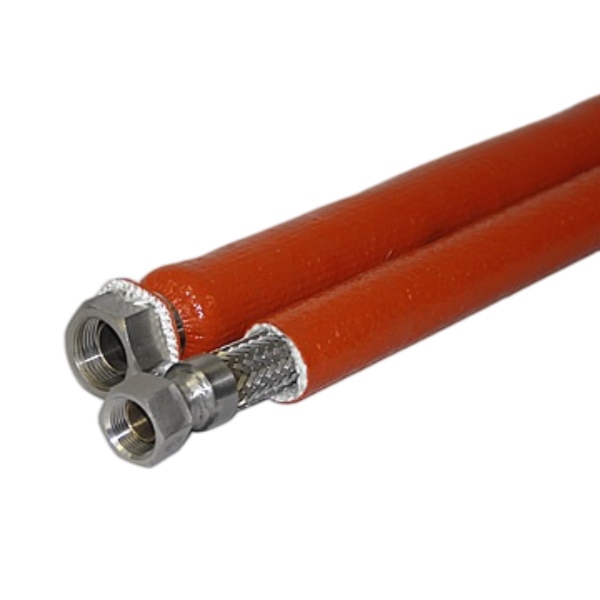

إذا كان الخرطوم يحتوي بالفعل على تجهيزات طرفية كبيرة مثبتة، فقد يكون القطر الخارجي للتجهيزة أكبر بكثير من القطر الخارجي للخرطوم. وهذا يمكن أن يؤثر على التركيب.
هناك نهجان شائعان:
تقوم شركة BSTFLEX أيضاً بتصنيع هياكل أكمام حماية من الحريق قابلة للإزالة لتطبيقات التحديث حيث يصعب تركيب الأكمام الأنبوبية التقليدية.
يجب أن يتناسب الكم فوق الخرطوم دون ضغط مفرط. في الوقت نفسه، يمكن أن يؤدي زيادة حجم الكم بشكل غير ضروري إلى إنشاء مادة فضفاضة، والتداخل مع التوجيه، وجعل التجميع النهائي أصعب في التأمين.
يعتمد الخلوص الصحيح على:
بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM)، فإن توفير القطر الخارجي الفعلي للخرطوم وأبعاد التجهيزات أكثر موثوقية من تحديد رقم خرطوم (dash number) فقط.
| معلومات المشروع | مثال على ما يجب تقديمه |
|---|---|
| القطر الخارجي لخرطوم الهيدروليك | القطر الخارجي المقاس فعلياً |
| طول الخرطوم الذي يحتاج إلى حماية | القسم المحمي أو طول القطع النهائي |
| القطر الخارجي للوصلة (Fitting) | مطلوب إذا كان يجب أن يمر الغلاف فوق الوصلات المركبة |
| درجة الحرارة المستمرة | بيئة التشغيل العادية |
| مصدر الحرارة | العادم، الفرن، المعدن المنصهر، المحرك، خط المعالجة، إلخ. |
| نوع التعرض | الحرارة الإشعاعية، اللهب، الرذاذ أو القرب من الأسطح الساخنة |
| حالة التركيب | تجميع خرطوم جديد أو تحديث (Retrofit) |
| الكمية | نموذج أولي، إنتاج دفعي أو الطلب السنوي للشركات المصنعة للمعدات الأصلية (OEM) |
إن توفير هذه المعلومات يسمح للشركة المصنعة لغلاف الحماية من الحريق بالتوصية بهيكل وقطر أكثر ملاءمة بدلاً من الاعتماد على افتراض حجم عام.
قد تعمل الخطوط الهيدروليكية بالقرب من المحركات والمكونات الساخنة والبيئات الميكانيكية الشاقة. يمكن تحديد حماية الخرطوم المقاومة للحريق حيث توجد مخاطر الحرارة واللهب.
تجمع الحفارات واللوادر والرافعات وغيرها من المعدات المتنقلة بين الضغوط الهيدروليكية العالية والاهتزاز والحركة وحرارة المحرك ومساحة التوجيه المحدودة.
قد تتضمن هذه التطبيقات الحرارة الإشعاعية واللهب ورذاذ المعدن المنصهر. يجب أن يأخذ اختيار الغلاف في الاعتبار كلاً من التعرض الحراري ومتطلبات الاختبار ذات الصلة.
قد تتطلب الخطوط الهيدروليكية الموجهة بالقرب من الأفران والمواقد ومعدات المعالجة الساخنة وخطوط الأنابيب المسخنة حماية حرارية موضعية حتى عندما يعمل باقي النظام الهيدروليكي في درجة حرارة محيطة معتدلة.
يمكن للخطوط الهيدروليكية وخطوط الزيت والسوائل الموجهة بالقرب من مكونات العادم الاستفادة من فصل حراري إضافي حيث لا توفر إعادة التوجيه أو الدروع الحرارية المادية وحدها حماية كافية.
تعمل الأنظمة الهيدروليكية المتنقلة بشكل متكرر بالقرب من المحركات وتحت حركة ميكانيكية مستمرة، مما يجعل التوجيه الصحيح للخرطوم والحماية الخارجية أمراً مهماً لموثوقية الخدمة.
يعمل غلاف الحماية من الحريق الأنبوبي التقليدي بشكل جيد أثناء إنتاج الخرطوم الجديد لأنه يمكن تركيبه قبل اكتمال التجميع.
يصبح الهيكل الملتف أو القابل للإزالة مفيداً عندما:

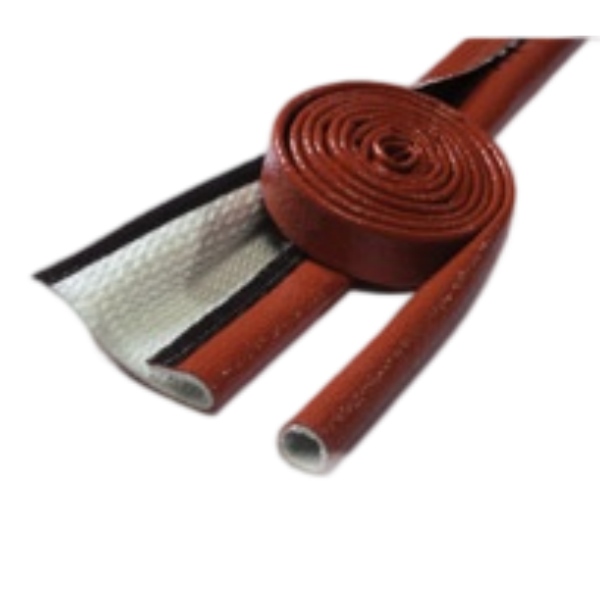

في هذه الحالات، يمكن لهياكل غلاف الحماية من الحريق المزودة بشريط لاصق (hook-and-loop) أو غيرها من الهياكل القابلة للفتح تبسيط عملية التركيب التحديثي.
يجب أن يكون غلاف الحماية جزءاً من التصميم العام للنظام الهيدروليكي، وليس بديلاً عنه.
حيثما أمكن، قم أولاً بتقليل المخاطر من خلال:
يصبح غلاف الحماية من الحريق للخراطيم الهيدروليكيةعندها طبقة حماية إضافية ضد التعرض الخارجي الذي لا يمكن تجنبه.
بالنسبة لمشروع جديد للشركة المصنعة للمعدات الأصلية (OEM) أو مشروع حماية خرطوم هيدروليكي مخصص، أرسل أكبر قدر ممكن من المعلومات التالية:
تعد هذه المعلومات مفيدة بشكل خاص لمجمعي خراطيم OEM، ومصنعي المعدات الثقيلة، ومشاريع الصيانة الصناعية حيث يحتاج الغلاف إلى أن يتناسب مع تركيب معين.
تقوم BSTFLEX بتصنيع أغلفة حماية من الحريق مصنوعة من الألياف الزجاجية المطلية بالسيليكون لحماية الخراطيم الهيدروليكية والكابلات والأنابيب وخطوط السوائل. تتوفر هياكل قياسية ومخصصة للتطبيقات الصناعية وتطبيقات OEM.
تم تصميم غلاف الحماية من الحريق للخراطيم الهيدروليكيةللأنظمة الهيدروليكية المعرضة لدرجات الحرارة العالية، واللهب، والرذاذ المنصهر، والتآكل، وظروف التشغيل الصناعية الصعبة.
للمشاريع التي تتطلب هياكل أغلفة أخرى، أو طرق تركيب، أو حلولاً خاصة بتطبيق معين، تصفح مجموعة منتجات أغلفة الحماية من الحريق الكاملة.
يعتمد الغلاف الصحيح على مصدر الحرارة، ودرجة حرارة التشغيل المستمرة، والتعرض للهب أو الرذاذ، وحركة الخرطوم، والتعرض للسوائل، وطريقة التركيب، والشهادات المطلوبة. يُستخدم غلاف الحماية من الحريق المصنوع من الألياف الزجاجية المطلية بالسيليكون بشكل شائع عندما تكون الحماية الحرارية والحماية من اللهب مطلوبة.
ابدأ بالقطر الخارجي الفعلي للخرطوم الهيدروليكي بدلاً من الاعتماد فقط على القطر الداخلي الاسمي للخرطوم أو مقاس الداش (dash size). ضع في اعتبارك أيضاً القطر الخارجي للوصلة، وهندسة الانحناء، وما إذا كان سيتم تركيب الغلاف قبل أو بعد اكتمال تجميع الخرطوم.
نعم، ولكن طريقة التركيب مهمة. عادةً ما يجب إزلاق الغلاف الأنبوبي فوق الخرطوم. في الحالات التي تمنع فيها الوصلات ذلك أو يكون فصل الخرطوم غير مرغوب فيه، قد يكون الغلاف المقاوم للحريق القابل للالتفاف أو القابل للإزالة أكثر عملية.
يمكن أن يوفر غلاف الحماية من الحريق حماية ميكانيكية إضافية، ولكن يجب اختيار التصميم المطلوب وفقاً لشدة التآكل الفعلية. قد تتطلب التطبيقات التي يغلب عليها التآكل الميكانيكي الشديد نظاماً مختلفاً أو إضافياً لحماية الخرطوم.
لا ينبغي تحديد غلاف الحماية من الحريق ببساطة كغطاء مقاوم للماء. وظيفته الأساسية هي الحماية الحرارية، والحماية من اللهب، والحماية البيئية. إذا كان منع تسرب المياه من متطلبات المشروع، فيجب مراجعة طريقة التركيب الكاملة ومعالجة الأطراف بشكل منفصل.
نعم. تدعم BSTFLEX أقطاراً وأطوالاً وتصاميم وألواناً مختلفة ومتطلبات الشركات المصنعة للمعدات الأصلية (OEM). يمكن للعملاء تقديم الرسومات، وأبعاد الخراطيم، وظروف التشغيل، أو عينات للتقييم.
إذا كنت تختار الحماية الحرارية للخرطوم الهيدروليكي لمعدات التعدين، أو آلات البناء، أو معالجة الصلب، أو أنظمة السيارات، أو المعدات الهيدروليكية الصناعية، أرسل إلى BSTFLEX القطر الخارجي للخرطوم، ودرجة حرارة التشغيل، ومصدر الحرارة، والطول المطلوب، وظروف التركيب.
يمكن لفريقنا تقييم التطبيق والتوصية بـ غلاف خرطوم هيدروليكي مقاوم للحريق مناسب، سواء كان بمقاس قياسي أو بتصميم مخصص.
اطلب ورقة بيانات، أو تقرير اختبار، أو عينة، أو عرض سعر للمعدات الأصلية (OEM) من BSTFLEX.
