حشية "تادبول" (Tadpole) من الألياف الزجاجية: أنواع القلب والتطبيقات الصناعية

يمكن لحشية بديلة أن تطابق الأبعاد الخارجية الأصلية ومع ذلك تغير طريقة إغلاق باب الفرن الصناعي. قد يكون الاختلاف داخل الجزء المنتفخ (bulb) بدلاً من الغطاء المصنوع من الألياف الزجاجية المرئي.

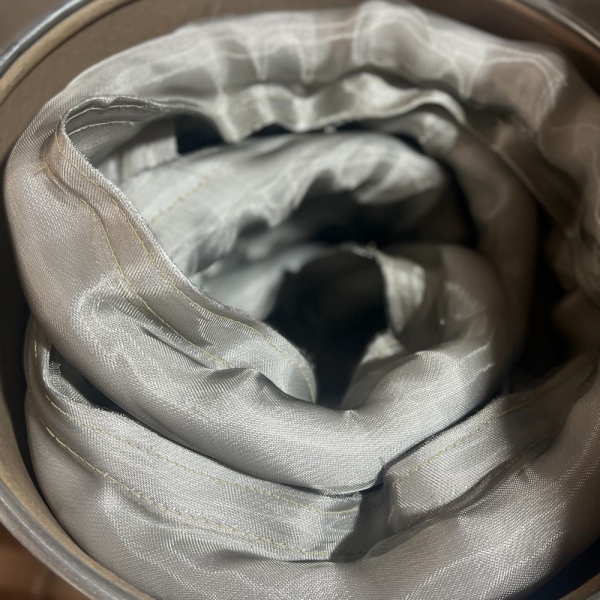

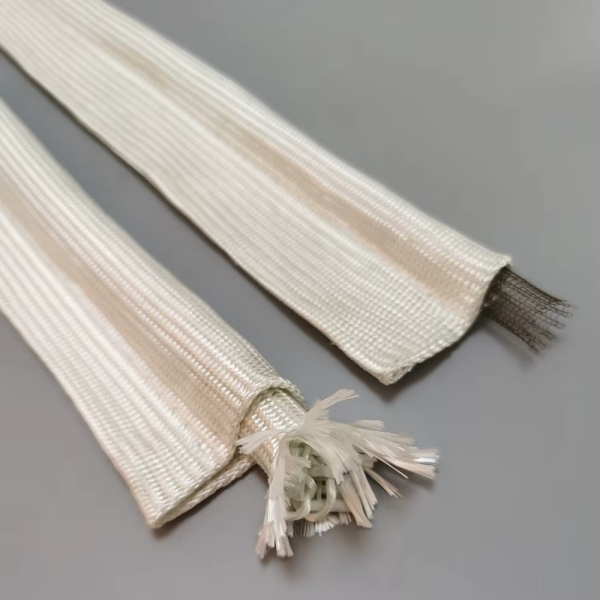

أحشية تادبول (tadpole) من الألياف الزجاجيةتجمع بين غطاء نسيجي من الألياف الزجاجية وجزء منتفخ قابل للضغط وذيل تثبيت مسطح. ومع ذلك، لا يحتوي الجزء المنتفخ بالضرورة على ألياف زجاجية. فقد يستخدم قلباً من الألياف الزجاجية، أو قلباً من الفولاذ المقاوم للصدأ، أو هيكلاً مجوفاً من الفولاذ المقاوم للصدأ، حيث يوفر كل منها نقطة بداية مختلفة للضغط والدعم الميكانيكي.

بالنسبة لمصنعي المعدات وفرق الصيانة، السؤال العملي ليس ببساطة أي حشية تقاوم الحرارة. بل أي هيكل يمكنه الحفاظ على التلامس المطلوب حول الفتحة دون تحميل الباب فوق طاقته، أو إتلاف الغطاء، أو فقدان نطاق الضغط المفيد الخاص به.

يقارن هذا الدليل بين ثلاثة هياكل مغطاة بالألياف الزجاجية ضمنمجموعة حشيات وسدادات تادبول (tadpole) من BSTFLEXويشرح كيفية تحديد مواصفاتها للخدمة الصناعية.

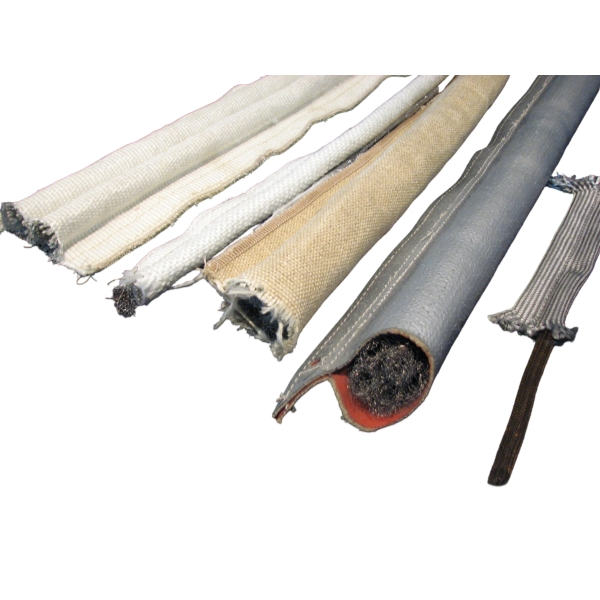

ثلاثة أنواع من القلوب تحت نفس غطاء الألياف الزجاجية

يحدد الغطاء النسيج المكشوف. وتصف مواصفات القلب ما يدعم الجزء المنتفخ. إن إبقاء هذين التفصيلين منفصلين يجعل من السهل مقارنة المنتجات وتجنب طلب سدادة بناءً على المظهر وحده.

هذه الأوصاف هي نقاط بداية للاختيار، وليست تصنيفاً عالمياً للنعومة أو عمر الخدمة. يمكن لكثافة القلب، وقطر السلك، وهيكل الشبكة، وحجم الجزء المنتفخ، وشد الغطاء أن تغير سلوك الحشية النهائية.

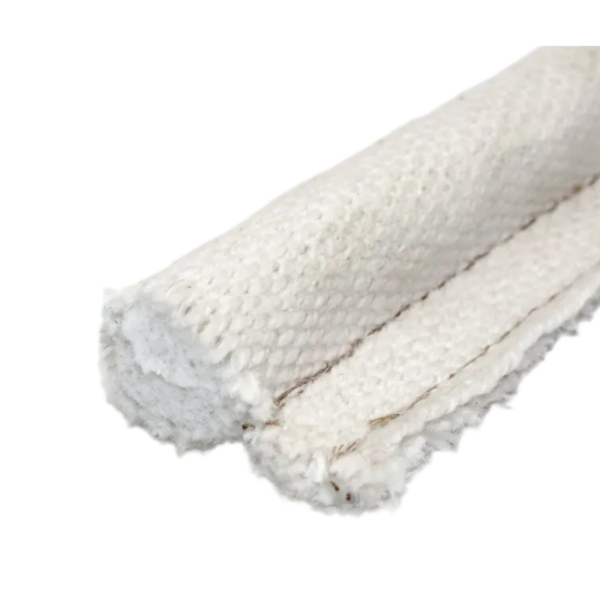

قلب من الألياف الزجاجية: جزء منتفخ غير معدني للغلق

يستخدم قلب الألياف الزجاجية مادة ليفية بدلاً من التعزيز المعدني لبناء جسم الجزء المنتفخ. يحدث الضغط من خلال تشوه وإعادة ترتيب الهيكل النسيجي الداخلي.

يستحق هذا الهيكل التقييم عندما يفضل استخدام قلب مرن غير معدني. لا تزال صلابته تعتمد على كيفية تصنيع القلب: قلبا ألياف زجاجية لهما نفس القطر الخارجي لا يتطلبان بالضرورة نفس القوة للضغط.

توفرحشية تادبول (tadpole) بغطاء من الألياف الزجاجية وقلب من الألياف الزجاجيةهذا المزيج من الغطاء والقلب. بالنسبة لمشروع استبدال، حدد استجابة الضغط المطلوبة بالإضافة إلى الأبعاد.

قلب من الفولاذ المقاوم للصدأ: دعم معدني داخلي

يُدخل قلب الفولاذ المقاوم للصدأ دعماً معدنياً داخل الجزء المنتفخ المخصص للغلق. في الهياكل الشبكية، يسمح ترتيب السلك بالتشوه مع دعم الشكل تحت نسيج الألياف الزجاجية.

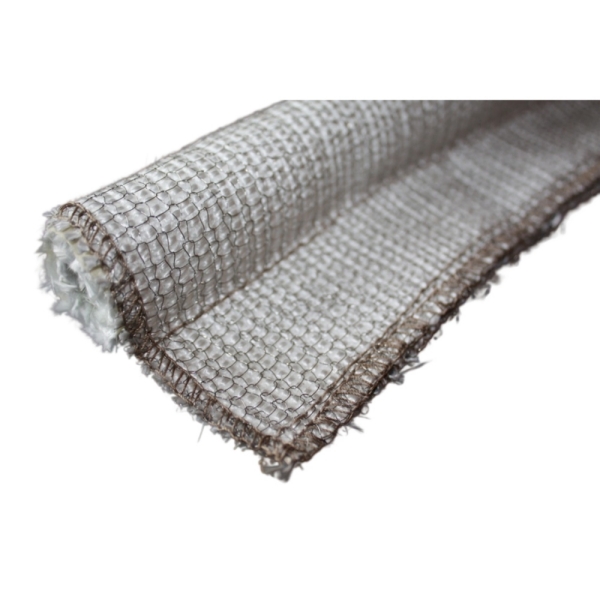

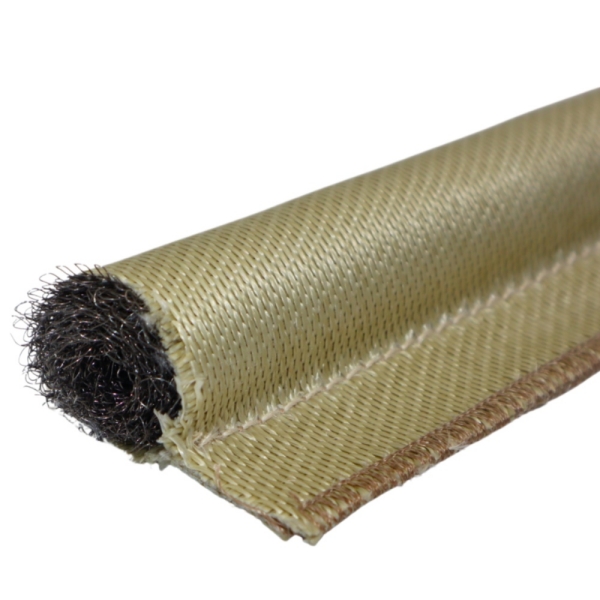

تعدحشية تادبول (tadpole) بغطاء من الألياف الزجاجية وقلب من الفولاذ المقاوم للصدأمرشحاً للمعدات التي يكون فيها التعزيز الداخلي مطلباً مهماً. يجب تحديد القلب حسب الهيكل، وليس فقط بكلمات "الفولاذ المقاوم للصدأ".

لا تفترض أن كل قلب من الفولاذ المقاوم للصدأ له نفس الارتداد أو قوة الإغلاق أو المتانة. اطلب تفاصيل السبيكة والقلب، ثم قيم الشكل النهائي عند ارتفاع الضغط المقصود.

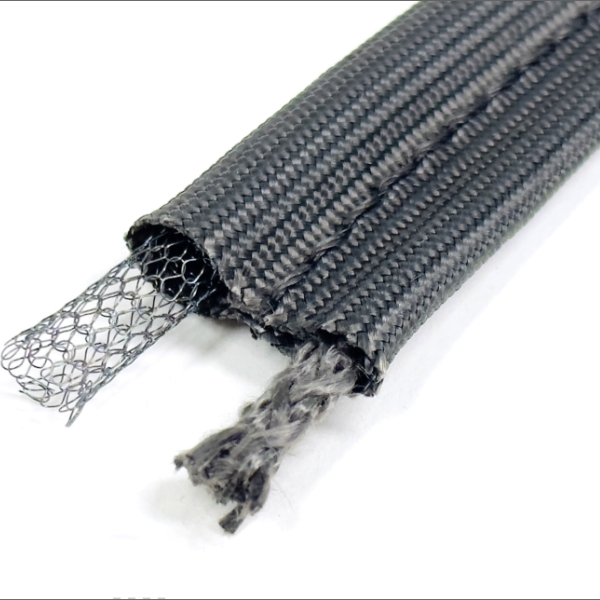

قلب مجوف من الفولاذ المقاوم للصدأ: هيكل مفتوح المركز

القلب المجوف ليس مجرد انتفاخ قماشي فارغ. في هذا التصميم، يحيط هيكل من الفولاذ المقاوم للصدأ بمنطقة مركزية مفتوحة تحت غطاء الألياف الزجاجية.

توفر هذه الهندسة مساحة للانتفاخ ليتشكل نحو الداخل. يمكن أن يكون ذلك مفيداً عندما تكون قوة إغلاق الباب محدودة أو عندما يجب أن تتكيف الحشية مع التباين حول محيط الإغلاق. يعتمد الأداء الفعلي على هيكل السلك ومظهر الحشية الكامل.

إنحشية الشرغوف ذات القلب المجوف المصنوع من الفولاذ المقاوم للصدأ والغطاء من الألياف الزجاجيةهي التصميم ذو الصلة للمراجعة. تأكد من نطاق ضغط العمل الخاص بها بدلاً من افتراض أن الانتفاخ المجوف يمكن تسطيحه إلى ما لا نهاية.

مادة القلب وهندسة القلب هما مواصفتان مختلفتان

"الفولاذ المقاوم للصدأ" يحدد عائلة مادية. "مجوف" يحدد ميزة هيكلية. وبالتالي يمكن أن تحتوي الحشية على قلب من الفولاذ المقاوم للصدأ وقلب مجوف في نفس الوقت.

وبالمثل، يصف "القلب الشبكي الصلب" تكوين الشبكة بدلاً من قضيب معدني صلب جامد. يجب أن تحدد رسومات المشتريات التصميم الفعلي بوضوح كافٍ بحيث لا يضطر المصنع إلى تفسير وصف غامض.

تجمع المواصفة المفيدة بين الغطاء، ومادة القلب، وهندسة القلب، وأبعاد المظهر الجانبي. على سبيل المثال: غطاء من الألياف الزجاجية المنسوجة، وقلب شبكي مجوف من الفولاذ المقاوم للصدأ، وارتفاع انتفاخ حر محدد، وعرض ذيل محدد، وارتفاع مركب متفق عليه.

نسبة الضغط لا تخبرك بقوة الإغلاق

يصف الضغط مقدار تقليل ارتفاع الانتفاخ. تصف قوة الإغلاق الحمل المطلوب لتحقيق هذا التقليل. هذه الأمور مترابطة، لكنها ليست قابلة للتبديل.

بالنسبة لانتفاخ مقاس في اتجاه التحميل، يمكن التعبير عن الضغط الاسمي كالتالي:

الضغط الاسمي (%) = (ارتفاع الانتفاخ الحر − ارتفاع الانتفاخ المركب) ÷ ارتفاع الانتفاخ الحر × 100

على سبيل المثال، تقليل ارتفاع انتفاخ حر بمقدار 16 مم إلى ارتفاع مركب قدره 12 مم يعطي ضغطاً اسمياً بنسبة 25%. هذا مثال بُعدي، وليس إعداد ضغط موصى به لكل حشية شرغوف.

حشيتان مضغوطتان بنفس النسبة قد تتطلبان أحمالاً مختلفة. بالنسبة لتصميم الشركة المصنعة للمعدات الأصلية (OEM)، اطلب معلومات حمل الضغط حيثما توفرت، أو قم بتقييم العينات في تجهيزة تمثل ظروف التركيب والتلامس الفعلية.

الاستعادة مهمة أيضاً. بعد إزالة الحمل، قد لا يعود الانتفاخ تماماً إلى ارتفاعه الأصلي. يجب مراعاة المقدار المقبول من التشوه المتبقي جنباً إلى جنب مع تكرار فتح المعدات ودرجة حرارة الخدمة.

التطبيقات الصناعية: ابدأ بمتطلبات المعدات

أبواب أفران الدفعات، والمعالجة، والتجفيف

بالنسبة لحشية باب الفرن الصناعي، ابدأ بالفجوة المغلقة وقوة المزلاج المتاحة. قد يمنع الختم الذي يتطلب حمل ضغط مفرط الباب من الوصول إلى موضعه المقصود.

يعد تصميم قلب الألياف الزجاجية خياراً واحداً للتقييم عندما يفضل استخدام انتفاخ مرن غير معدني. وحيثما يتطلب التصميم دعماً معدنياً، قارن بدائل الفولاذ المقاوم للصدأ تحت نفس ظروف التركيب.

يجب أن يراعي الاختيار المحيط الكامل، بما في ذلك الزوايا وجانب المفصلة، بدلاً من مجرد عينة مستقيمة قصيرة.

أبواب الوصول التي تُفتح بشكل متكرر

تضع أبواب الفحص وألواح الوصول للإنتاج متطلبات ميكانيكية متكررة على الختم. قم بتقييم كيفية استجابة الانتفاخ بعد الإغلاق المتكرر، وما إذا كان الذيل يظل ثابتاً، وما إذا كان الغطاء يحتك بالمعدن المحيط.

يمكن أن يوفر قلب الفولاذ المقاوم للصدأ تعزيزاً داخلياً، لكنه لا يحمي غطاء الألياف الزجاجية المكشوف من كل مصادر التآكل. تحقق من محاذاة الباب، وحواف التلامس، واتجاه الحركة قبل التعامل مع استبدال القلب كحل كامل.

الأغطية الكبيرة وفجوات الإغلاق المتغيرة

على غطاء كبير، قد تختلف الفجوة المغلقة من موقع إلى آخر. يستحق المظهر الجانبي ذو القلب المجوف التقييم حيث تحتاج الحشية إلى نطاق مفيد من التشوه دون حمل إغلاق مفرط.

قم بقياس أصغر وأكبر الفجوات. يجب أن يحافظ الانتفاخ على التلامس في أوسع موقع دون أن يتعرض لضغط زائد في أضيق نقطة. القطر الأكبر وحده لا يحل هذا التعارض.

ألواح وصول الفرن، والقنوات، والمخمدات

بالنسبة لألواح وصول الفرن ومعدات القنوات المسخنة، حدد درجة الحرارة في موقع الحشية. درجة حرارة غرفة المعالجة ليست بالضرورة هي نفس درجة الحرارة التي يتعرض لها الغطاء أو الخياطة أو القلب.

تتطلب تطبيقات القنوات والمخمدات أيضاً متطلبات تسرب محددة وفرق ضغط. لا ينبغي افتراض أن حشية الشرغوف المصنوعة من نسيج الألياف الزجاجية توفر ختماً محكماً للغاز أو مصنفاً للضغط لمجرد أنها مناسبة للختم الحراري المحيطي.

حيثما يكون الاحتواء حرجاً للسلامة، يتطلب المفصل الكامل تأهيلاً خاصاً بالتطبيق.

اختيار درجة الحرارة ينطبق على الحشية الكاملة

حشية الألياف الزجاجية ذات درجة الحرارة العالية هي تجميع، وليست مجرد قطعة من قماش زجاجي. تعتمد ظروف خدمتها القابلة للاستخدام على درجة الغطاء، وتشطيب القماش، والقلب، والخياطة، وأي مادة طلاء أو تثبيت.

تغيير القلب من الألياف الزجاجية إلى الفولاذ المقاوم للصدأ لا يزيد تلقائياً من قدرة درجة حرارة الغطاء الخارجي. وبالمثل، لا يمكن للقلب المقاوم للحرارة التعويض عن طلاء أو تصميم خياطة غير مناسب.

حدد درجة الحرارة المستمرة، ودرجة الحرارة القصوى، ومدة الذروة بشكل منفصل. حدد أيضاً ما إذا كانت الحشية تتعرض لتدفق هواء ساخن، أو تلامس مع معدن مسخن، أو حرارة مشعة، أو تعرض مباشر للهب.

حيثما تكون الألياف الزجاجية غير مناسبة، راجع مجموعات الغطاء والقلب البديلة فيمجموعة أختام الشرغوف ذات درجة الحرارة العالية. اختر تصميم الاستبدال كنظام كامل بدلاً من تغيير مكون واحد بشكل منفصل.

شريط حشية الشرغوف من الألياف الزجاجية، والشريط المسطح، والحبل ليست متطابقة

المصطلحشريط حشية تادبول (tadpole) من الألياف الزجاجيةيشير إلى شكل مانع تسرب يتكون من جزء منتفخ وذيل. لا ينبغي الخلط بينه وبين شريط الألياف الزجاجية المسطح أو حبل الألياف الزجاجية المنفصل.

يوفر الشريط المسطح مقطعاً موحداً نسبياً عبر عرضه. ويوفر الحبل جسم إحكام دون ذيل تثبيت مدمج. بينما يفصل شكل التادبول بين وظيفة التلامس للجزء المنتفخ ووظيفة التثبيت للذيل.

يمكن لهذه المنتجات استخدام مواد ذات صلة، لكن ترتيبات تركيبها ومقدار الانضغاط المتاح تختلف. يتطلب استبدال شكل بآخر فحص هندسة المفصل، وليس مجرد مطابقة العرض الاسمي.

قم بقياس المفصل قبل نسخ حشية تالفة

تعد الحشية القديمة دليلاً مفيداً، لكنها قد لا تمثل الشكل الأصلي بعد الآن. فالانضغاط الدائم، وتمدد القماش، والزوايا التالفة يمكن أن تجعل العينة المستخدمة مضللة.

قدم العينة مع قياسات المعدات. يجب أن يوضح الرسم التخطيطي للمقطع العرضي أبعاد الجزء المنتفخ الحر، وعرض الذيل، والعرض الكلي.

عند تحديد عرض الذيل، حدد نقاط نهاية القياس على الرسم. هذا يتجنب الارتباك بين ذيل التثبيت المكشوف وعرض الشكل الكلي.

تأهيل الشكل قبل طلب الإنتاج

بالنسبة لتصميم OEM جديد أو تغيير في بنية القلب، استخدم عملية اعتماد العينة قبل الالتزام بكميات الإنتاج. توفر الفحوصات التالية نقطة بداية عملية؛ يجب أن تأتي حدود القبول من متطلبات المعدات.

الملاءمة والإغلاق:قم بتركيب العينة باستخدام طريقة التثبيت المقصودة. تأكد من أن الجزء المنتفخ يلامس سطح التزاوج، وأن الباب يغلق بشكل صحيح، وأن الذيل لا يتداخل مع المفصل.

الانضغاط والاستعادة:قم بتقييم الشكل عند ارتفاع التركيب المقصود. تحقق من جهد الإغلاق، والتشوه المتبقي، والسلوك بعد دورات الفتح التمثيلية.

التعرض الحراري:قم بتقييم البنية الكاملة تحت ظروف الخدمة التمثيلية. افحص الغطاء، والخياطة، والقلب، والتثبيت بعد التعرض.

أداء المفصل:تحقق من متطلبات التسرب أو الأداء الحراري المتفق عليها باستخدام اختبار معدات مناسب. التلامس البصري وحده لا يثبت كل متطلبات الإحكام.

الأسئلة الشائعة

هل تحتوي حشية التادبول المصنوعة من الألياف الزجاجية دائماً على قلب من الألياف الزجاجية؟

لا. يمكن أن تصف الألياف الزجاجية الغطاء الخارجي بينما يحتوي الجزء المنتفخ على ألياف زجاجية أو فولاذ مقاوم للصدأ أو قلب آخر محدد. اذكر كلاً من الغطاء والقلب عند الطلب.

هل الحشية ذات القلب المجوف دائماً أكثر ليونة من الحشية ذات قلب الألياف الزجاجية؟

لا يوجد مقارنة عالمية تنطبق. توفر الهندسة المجوفة مساحة للتشوه، لكن بنية السلك، وكثافة الألياف، وأبعاد الجزء المنتفخ، وتوتر الغطاء تؤثر على حمل الانضغاط الفعلي. قارن العينات النهائية أو بيانات الاختبار ذات الصلة.

هل يجعل قلب الفولاذ المقاوم للصدأ السطح الخارجي أكثر مقاومة للتآكل؟

يوفر القلب دعماً داخلياً. يظل غطاء الألياف الزجاجية هو سطح التلامس المكشوف ما لم يتم تحديد طبقة واقية إضافية. يجب معالجة احتكاك السطح من خلال اختيار الغطاء وهندسة المعدات.

هل يمكن استخدام نفس الشكل لأبواب الأفران وأبواب المواقد؟

ربما، ولكن اسم المعدات ليس كافيًا لتحديد مدى ملاءمتها. قارن بين درجة حرارة الحشية الفعلية، والفضوة، وقوة الإغلاق، والحركة، والجو المحيط، ومتطلبات الكتامة.

ما الذي يلزم للحصول على عرض سعر لحشية شراعية مصنعة من الألياف الزجاجية حسب الطلب؟

قسّم راسمًا قطاعيًا أو عينة، وأبعاد الانتفاخ الحر، وأبعاد الذيل، والطول المطلوب، والكمية، والفضوة المغلقة، وظروف التشغيل. وضّح مواصفات اللب الحالية كلما كانت معروفة.

حدد حشية شراعية من الألياف الزجاجية مع BSTFLEX

تصنع BSTFLEX حشوات شراعية مغطاة بالألياف الزجاجية بتصاميم داخلية مختلفة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM) ومشاريع الاستبدال. يمكن تطوير أبعاد الانتفاخ، وأذيال التثبيت، والأطوال النهائية بناءً على الرسومات، والعينات، ومتطلبات المعدات.

ابدأ بـ تصميم اللب المصنوع من الألياف الزجاجية لانتفاخ غير معدني، أو استعرض تصميم اللب المصنوع من الفولاذ المقاوم للصدأ للحصول على دعم معدني داخلي، أو قيم تصميم اللب المجوف المصنوع من الفولاذ المقاوم للصدأ حيث يناسب شكله الهندسي ذات المركز المفتوح مستوى الانضغاط المطلوب.

أرسل لشركة BSTFLEX رسم الحشية وتفاصيل التطبيق للحصول على عرض سعر. ضَمِّن الكمية المطلوبة، ودرجة حرارة التشغيل، والفضوة المغلقة، وترتيب التثبيت حتى يتسنى للمقترح تغطية مجموعة الكتامة بالكامل.
