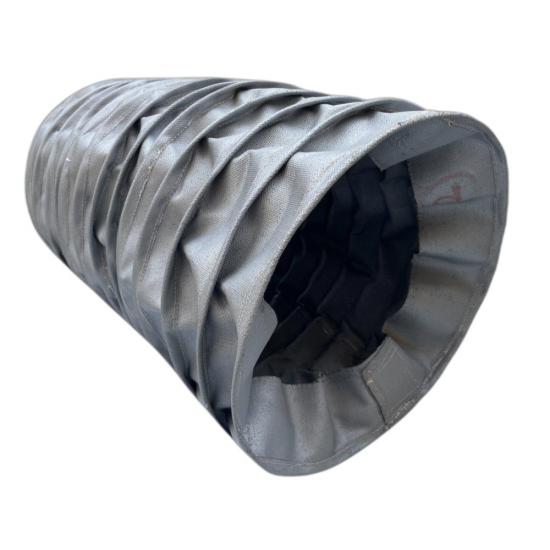

أغطية BSTFLEX المرنة المدعومة بسلك مخيط هي أغطية واقية مرنة مصممة خصيصًا للتطبيقات الصناعية ذات الأقطار الكبيرة والشوط الطويل والمتطلبات العالية. يساعد هيكل الدعم السلكي الداخلي في الحفاظ على شكل الغطاء أثناء التمدد والانضغاط، مما يقلل من ترهل القماش ويحسن الثبات أثناء حركة الآلة المتكررة.
تُعد هذه الأغطية المصنوعة من القماش المقوى بالأسلاك مناسبة لحماية الأسطوانات الهيدروليكية والأعمدة والمشغلات والآليات التلسكوبية والمكونات المتحركة الأخرى من الغبار ورقائق المعادن والتآكل والزيت وسائل التبريد والشرر والحرارة.
يمكن تخصيص كل منفاخ من حيث القطر الداخلي والخارجي، والطول عند الانضغاط، والطول عند التمدد، والشوط، والمسافة بين الأسلاك، ونوع القماش، وطريقة التركيب. تتوفر أقمشة تقنية متنوعة، منها النايلون المطلي، والألياف الزجاجية المطلية بالسيليكون، والألياف الزجاجية المطلية بمادة PTFE، والألياف الزجاجية المطلية بالألومنيوم، لتطبيقات درجات الحرارة العادية أو العالية.
النظام (موك):
1أغطية BSTFLEX المصنوعة من الأسلاك المخيطة هي أغطية واقية مرنة مصممة خصيصًا للتطبيقات الصناعية ذات الأقطار الكبيرة والشوط الطويل والتطبيقات الصعبة حيث قد لا تحافظ الأغطية القماشية التقليدية غير المدعومة على شكل أو استقرار كافٍ.
صُنعت المنفاخات من نسيج صناعي مرن مُدعّم بنظام أسلاك داخلي. يُساعد هذا التدعيم السلكي في الحفاظ على الشكل الدائري للمنفاخ أثناء التمدد والانضغاط، ويُقلل من ترهل النسيج، ويُوفر حركة مُتحكّم بها لمسافات طويلة.
يُعد هذا التصميم مناسبًا بشكل خاص للأعمدة الكبيرة، والأسطوانات الهيدروليكية، والمشغلات، والتجميعات التلسكوبية، والآلات الصناعية المعرضة للغبار، وجزيئات المعادن، والزيوت، وسائل التبريد، والتآكل، والحرارة، والملوثات الأخرى.
السمة المميزة لتصميم هذا المنفاخ هي الهيكل السلكي الداخلي.
بدلاً من الاعتماد كلياً على صلابة طيات القماش، يساعد السلك الداعم في تشكيل كل طية وتثبيتها. وهذا يسمح للمنفاخ ذي القطر الكبير بالحفاظ على شكل أكثر اتساقاً أثناء حركة الماكينة المتكررة.
يوفر هذا البناء العديد من المزايا:
وبالمثل، يصف CQM المنافيخ المدعومة بالأسلاك بأنها فعالة بشكل خاص للتصميمات الدائرية ذات القطر الكبير والمنافيخ الطويلة بسبب الهيكل السلكي المقوى.
تقوم شركة BSTFLEX بتصنيع المنافيخ المدعومة بالأسلاك وفقًا للأبعاد الفعلية، والشوط، ومساحة التركيب المتاحة للمعدات.
| مواصفة | خيارات مخصصة |
|---|---|
| نوع المنفاخ | منفاخ مخيط مدعوم بسلك |
| شكل | دائري / أسطواني |
| القطر الداخلي | مخصص |
| القطر الخارجي | مخصص |
| طول ممتد | مخصص |
| الطول المضغوط | مخصص |
| سكتة دماغية | وفقًا للتطبيق |
| دعم الأسلاك | قطر وتباعد مخصصان |
| مادة قماشية | وفقًا للبيئة |
| انتهاء أعمال البناء | طوق، أو شفة، أو مشبك، أو تصميم حسب الطلب |
| إنهاء | مغلق، بسحاب، بخطاف وحلقة أو حسب الطلب |
| إنتاج | كميات النماذج الأولية والكميات المخصصة للمصنعين الأصليين |
يمكن تعديل قطر السلك، والمسافة بين الدعامات، وهندسة الالتفاف وفقًا لقطر المنفاخ، وتردد الحركة، والاستقرار الهيكلي المطلوب.
تُشكّل المنافيخ الواقية ذات القطر الكبير تحديات هندسية مختلفة عن المنافيخ التقليدية المخيطة الأصغر حجماً.
مع ازدياد القطر، يصبح النسيج غير المدعوم أكثر عرضة لما يلي:
يساعد التصميم المدعوم بالأسلاك في الحفاظ على شكل المنفاخ طوال الحركة، وبالتالي فهو مناسب بشكل خاص للمعدات الصناعية الكبيرة.
تشمل التطبيقات النموذجية ما يلي:
تُعد المنافيخ المدعومة بالأسلاك فعالة أيضًا عندما يكون هناك فرق كبير بين الطول المضغوط بالكامل والطول الممتد بالكامل.
يسمح هيكل الدعم الداخلي بتمدد طيات متعددة يتم التحكم فيها على مسافات سفر طويلة مع الحفاظ على تكوين مضغوط نسبيًا.
وهذا يجعل التصميم مناسباً لما يلي:
تستطيع شركة BSTFLEX تصنيع منافيخ قماشية مدعومة بأسلاك باستخدام منسوجات تقنية مختلفة اعتمادًا على درجة الحرارة والتآكل والزيوت والمواد الكيميائية والتعرض البيئي.
مناسب لحماية الآلات الصناعية العامة التي تتطلب المرونة ومقاومة التآكل والحماية من التلوث.
يوصى به للتطبيقات ذات درجات الحرارة المرتفعة والآلات المعرضة للحرارة أو الشرر أو الأسطح الساخنة.
مناسب للبيئات التي تتطلب مقاومة للحرارة، ومقاومة للمواد الكيميائية، وتقليل الالتصاق السطحي.

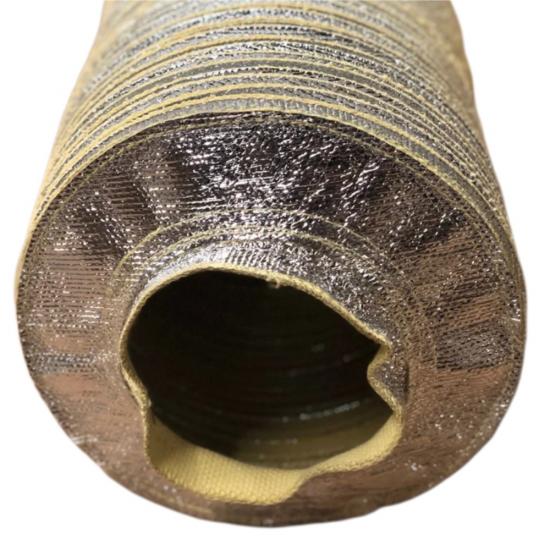

يستخدم حيثما تكون هناك حاجة إلى عكس الحرارة الإشعاعية حول الأفران أو المسابك أو الآلات الساخنة أو معدات المعالجة.
يمكن تطوير هياكل خاصة للتطبيقات المعرضة للحرارة الشديدة والجسيمات الساخنة والبيئات الصناعية الصعبة.
كما تدرج شركة CQM ضمن مجموعة مواد المنفاخ المخيطة الخاصة بها النايلون المطلي، والألياف الزجاجية المطلية بمادة PTFE، والألياف الزجاجية المطلية بالسيليكون، والأقمشة المطلية بالألومنيوم.
يُعد البناء المدعوم بالأسلاك مفيدًا بشكل خاص للمنافخ ذات درجات الحرارة العالية لأن العديد من الأقمشة التقنية المقاومة للحرارة أقل ملاءمة لتشكيل هياكل أكورديون صلبة ذاتية الدعم.
يساعد نظام الأسلاك الداخلي في الحفاظ على شكل المنفاخ مع السماح للأقمشة المقاومة للحرارة بالبقاء مرنة.
بحسب التطبيق، يمكن لشركة BSTFLEX تقييم المواد من حيث تعرضها لما يلي:
ينبغي اختيار القماش وخيط الخياطة وسلك الدعم وأجهزة التثبيت وفقًا لظروف التشغيل الفعلية.
يمكن للمنفاخ المدعوم بسلك مخيط حماية المكونات المتحركة من:
تشمل المكونات المحمية النموذجية ما يلي:
تقوم شركة CQM أيضًا بوضع المنافيخ المخيطة لحماية براغي الكرات، وبراغي الرصاص، والأعمدة، وقضبان الأسطوانات، والسكك الخطية، ومجاري الآلات في تطبيقات أدوات الآلات.
يمكن أن يشتمل BSTFLEX على تكوينات طرفية مختلفة وفقًا لتصميم الآلة.
تشمل الخيارات المتاحة ما يلي:
بالنسبة للمعدات التي لا يمكن تفكيكها بسهولة، يمكن أيضًا تقييم الهياكل السلكية المنقسمة أو المزودة بسحابات.
تُعدّ منافيخ BSTFLEX المدعومة بسلك مخيط مناسبة لما يلي:
للحصول على عرض أسعار وتقييم التصميم، يرجى تقديم ما يلي:
بإمكان BSTFLEX تقييم النسيج المطلوب، والمسافة بين دعامات الأسلاك، وهندسة الطي، وتكوين التركيب وفقًا للتطبيق الفعلي.
تجمع شركة BSTFLEX بين قدرات الخياطة الصناعية المخصصة والخبرة في الأقمشة التقنية المقاومة لدرجات الحرارة العالية. وهذا ما يسمح لنا بتطوير منافيخ مدعومة بأسلاك ليس فقط لحماية الآلات التقليدية، بل أيضاً للتطبيقات ذات الأقطار الكبيرة ودرجات الحرارة العالية حيث قد لا توفر المنافيخ القماشية القياسية الاستقرار الهيكلي الكافي.
تتوفر الأبعاد المخصصة، والتقوية السلكية، والمواد الخاصة، وترتيبات التركيب، وإنتاج المعدات الأصلية.
أرسل لنا أبعادك، والشوط المطلوب، ودرجة حرارة التشغيل، ورسم التطبيق لتقييمها.
