منفاخ دائري مخيط حسب الطلب لحماية الآلات والأسطوانات

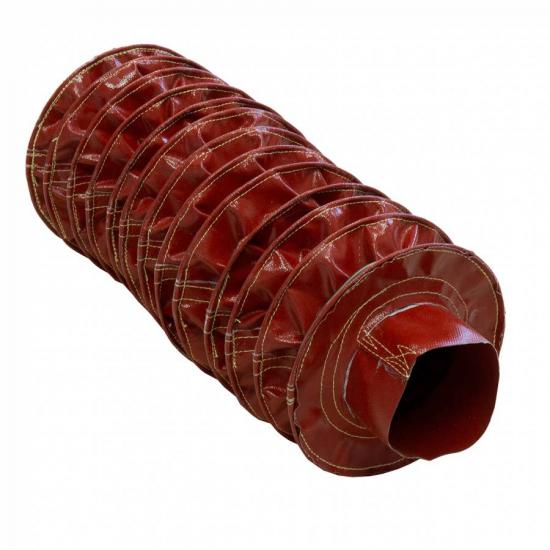

منفاخ دائري مخيط

منفاخ BSTFLEX الدائري المخيط عبارة عن أغطية واقية مرنة مصممة خصيصًا لقضبان الأسطوانات الهيدروليكية، والبراغي الكروية، وبراغي التوجيه، والأعمدة، والمشغلات، وغيرها من مكونات الآلات المتحركة. يتمدد هيكلها الذي يشبه الأكورديون وينضغط مع حركة المعدات، مما يساعد في حماية الأجزاء الدقيقة من الغبار، والجزيئات الكاشطة، ورقائق المعدن، والزيت، وسوائل التبريد، والحرارة، والتلوث الصناعي العام.

على عكس المنفاخ المطاطي المصبوب القياسي، يمكن تصنيع المنفاخ القماشي المخيط في مجموعة واسعة من الأقطار، وأطوال الشوط، والأطوال المضغوطة، وتركيبات المواد. وهذا يجعلها مناسبة بشكل خاص لآلات الشركات المصنعة للمعدات الأصلية (OEM)، وأنظمة الحماية البديلة، والتطبيقات التي لا يمكن فيها للمنفاخ المصبوب القياسي تلبية الأبعاد المطلوبة أو ظروف التشغيل.

تصميم مخصص

يمكن تصنيع كل منفاخ دائري مخيط وفقًا للأبعاد الفعلية وحركة المكون المراد حمايته.

تشمل المعلمات المخصصة النموذجية ما يلي:

يتم تقييم العلاقة بين القطر الداخلي، والقطر الخارجي، وعمق الطيات، والطول المضغوط، والطول الممتد وفقًا لشوط الآلة المطلوب ومساحة التركيب المتاحة.

خيارات المواد

يعد اختيار المواد أحد أهم العوامل في أداء المنفاخ الدائري المخيط.

يمكن لـ BSTFLEX تصنيع المنفاخ من مجموعة من الأقمشة التقنية الصناعية، بما في ذلك:

قماش النايلون المطلي
مناسب للحماية العامة للآلات حيث تتطلب المرونة، ومقاومة التآكل، والتحكم في التلوث.

قماش الألياف الزجاجية المطلي بالسيليكون
موصى به لبيئات درجات الحرارة المرتفعة والآلات المعرضة للحرارة أو الشرر أو الأسطح الساخنة.

قماش الألياف الزجاجية المطلي بـ PTFE
مناسب للتطبيقات التي تتطلب مقاومة درجات الحرارة، والمقاومة الكيميائية، وسطحًا منخفض الالتصاق.

نسيج الألياف الزجاجية الملمن
يُستخدم حيثما تتطلب الحاجة انعكاس الحرارة الإشعاعية حول الأفران، أو معدات المسابك، أو مكونات العادم، أو غيرها من العمليات ذات درجات الحرارة العالية.

أقمشة تقنية أخرى
يمكن تطوير تركيبات نسيجية إضافية وفقاً لمتطلبات درجة الحرارة، والزيت، وسوائل التبريد، والمواد الكيميائية، والتآكل، والظروف البيئية.

حماية قضيب الأسطوانة الهيدروليكية

تعتبر قضبان الأسطوانات الهيدروليكية حساسة للغاية للتلوث والأضرار الميكانيكية. يمكن أن يتراكم الغبار والجزيئات المعدنية والحطام الكاشط على القضبان المكشوفة، مما قد يؤثر في النهاية على الأختام والأداء الهيدروليكي.

تشكل منفاخات الأسطوانات الهيدروليكية المخصصة حاجزاً واقياً مرناً حول القضيب مع السماح بالتمدد والانكماش الطبيعي.

يمكن تصميم المنفاخات المستديرة المخيطة من أجل:

• قضبان الأسطوانات الهيدروليكية

• قضبان الأسطوانات الهوائية

• المشغلات الخطية

• أسطوانات الرفع

• أنظمة التموضع الصناعية

حماية لولب الكرة ولولب التوجيه

تتطلب لولب الكرة ولولب التوجيه أسطح تشغيل نظيفة لضمان حركة موثوقة ودقة في التموضع.

يمكن أن تساعد المنفاخات المستديرة المخيطة في عزل هذه المكونات عن:

• الرقائق المعدنية

• غبار التجليخ

• سائل التبريد

• تلوث الزيت

• الجزيئات الكاشطة

• حطام الورش العام

تُستخدم منفاخات لولب الكرة المخصصة بشكل شائع في آلات CNC، ومعدات الإنتاج الآلي، وأنظمة التموضع، وآلات التصنيع الصناعية.

حماية العمود والمشغل

يمكن أيضاً استخدام المنفاخات النسيجية المستديرة حول:

• الأعمدة الدوارة أو الترددية

• المحاور المسننة

• المشغلات الخطية

• أعمدة الدوران

• قضبان التوجيه

• التجميعات التلسكوبية

• الوصلات الميكانيكية

يسمح الهيكل المطوي المرن بالحركة المتكررة دون الحاجة إلى غلاف واقٍ صلب.

منفاخات مخيطة تتحمل درجات الحرارة العالية

بالنسبة للآلات التي تعمل بالقرب من الأفران، أو معدات العمليات الساخنة، أو أنظمة العادم، أو مصادر الحرارة الإشعاعية، يمكن لـ BSTFLEX تصنيع منفاخات نسيجية تتحمل درجات الحرارة العالية باستخدام منسوجات تقنية مقاومة للحرارة.

اعتماداً على بيئة التشغيل، يمكن النظر في استخدام الألياف الزجاجية المطلية بالسيليكون، والألياف الزجاجية المطلية بـ PTFE، والألياف الزجاجية الملمنة، وغيرها من المواد التي تتحمل درجات الحرارة العالية.

درجة الحرارة ليست عامل الاختيار الوحيد. يجب أيضاً تقييم النسيج الصحيح وفقاً لـ:

• الحرارة الإشعاعية

• درجة حرارة التلامس المباشر

• التعرض للشرر

• الزيت وسائل التبريد

• التآكل

• المواد الكيميائية

• الدورة الميكانيكية

• الخدمة الخارجية أو الداخلية

خيارات التركيب

يمكن دمج تصاميم أطراف مختلفة وفقًا لتصميم الماكينة.

تشمل طرق التركيب النموذجية ما يلي:

• أطواق قماشية

• أطراف مثبتة بمشابك

• أطراف بحواف (فلنجات)

• أجزاء طرفية مقواة

• تركيب باستعمال حلقات معدنية (Grommet)

• أنظمة تثبيت مخصصة

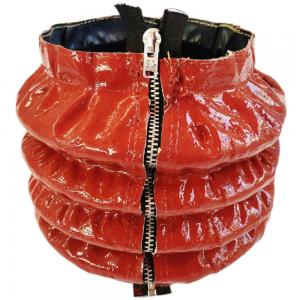

بالنسبة للمكونات التي لا يمكن فصلها بسهولة، يمكن أيضًا إنتاج منفاخات دائرية مشقوقة أو بسحاب لسهولة التركيب والصيانة.

التطبيقات

المنفاخات الدائرية المخيطة من BSTFLEX مناسبة لمجموعة واسعة من المعدات الصناعية، بما في ذلك:

• ماكينات CNC

• أدوات الآلات

• المعدات الهيدروليكية

• المعدات النيوماتيكية (الهوائية)

• الأتمتة الصناعية

• الروبوتات

• معدات الرفع

• آلات المسبوكات

• معدات معالجة المعادن

• آلات التغليف

• أنظمة مناولة المواد

• الآلات ذات الأغراض الخاصة

المعلومات المطلوبة لمنفاخ مخصص

لتصنيع المنفاخ الدائري المخيط الصحيح، يرجى تقديم المعلومات التالية كلما أمكن ذلك:

1. القطر الداخلي

2. أقصى قطر خارجي مسموح به

3. الطول المضغوط بالكامل

4. الطول الممتد بالكامل

5. الشوط المطلوب

6. أبعاد تركيب الطرف

7. درجة حرارة التشغيل

8. نوع التلوث أو التعرض البيئي

9. تردد الحركة

10. رسم أو صورة فوتوغرافية أو عينة موجودة

إذا لم تكن الأبعاد الكاملة متوفرة، يمكن لـ BSTFLEX أيضاً تقييم الصور الفوتوغرافية أو الرسومات أو عينة منفاخ موجودة.

لماذا تختار المنافيخ المستديرة المخيطة من BSTFLEX

تجمع BSTFLEX بين تصنيع المنسوجات المخصصة والخبرة الواسعة في الأقمشة الصناعية المقاومة للحرارة والواقية. وهذا يسمح لنا بتطوير منافيخ مخيطة ليس فقط لحماية الآلات العامة، ولكن أيضاً للتطبيقات التي تنطوي على درجات حرارة مرتفعة، والحرارة الإشعاعية، والبيئات الصناعية الصعبة.

نحن ندعم الأبعاد المخصصة، والمواد الخاصة، وتطوير النماذج الأولية، والإنتاج الأصلي للمعدات (OEM).

بالنسبة لمشروع جديد، أرسل لنا أبعاد المنفاخ الخاصة بك، ورسم المعدات، وبيئة العمل، ومتطلبات درجة الحرارة. يمكن لـ BSTFLEX التوصية بمادة وبنية مناسبة لتطبيقك.
