ما المعلومات المطلوبة لطلب غطاء عزل مخصص للمرشح؟

تم تصميم غطاء عزل مرشح مخصص ليتناسب مع الشكل الحقيقي لهيكل مرشح صناعي، أو مصفاة سلة، أو مصفاة على شكل حرف Y، أو وعاء مرشح خرطوشي، أو وحدة ترشيح عمليات. وبما أن أجسام المرشحات غالبًا ما تتضمن حوافًا (فلنجات)، ووصلات أنابيب، وأجهزة قياس، ومصارف، ومقابض، وأقواس تثبيت، ومشابك، وأغطية قابلة للإزالة، فإن الحصول على معلومات دقيقة مطلوب قبل الإنتاج.

كلما كانت المعلومات المقدمة قبل التسعير أفضل، كان غطاء العزل النهائي أكثر ملاءمة للمعدة. كما تساعد الأبعاد الصحيحة على تحسين الأداء الحراري، وتقليل مشاكل التركيب، وجعل الغطاء أسهل في الإزالة وإعادة التركيب أثناء الصيانة.

1. الأبعاد الأساسية لهيكل المرشح

أول المعلومات المطلوبة هي الحجم الرئيسي لهيكل المرشح. تتيح هذه الأبعاد للمصنّع تقدير استخدام المواد، وتغطية العزل، وشكل الغطاء، وتكلفة الإنتاج.

2. مواقع مدخل ومخرج الأنابيب

يتم توصيل معظم المرشحات الصناعية بأنابيب العملية عبر منافذ دخول وخروج. يجب أن يتضمن غطاء العزل فتحات دقيقة أو خطوط فصل حول هذه التوصيلات. إذا لم يتم قياس مواقع المدخل والمخرج بشكل صحيح، فقد لا يتناسب الغطاء مع المعدة أثناء التركيب.

• قطر أنبوب المدخل
• قطر أنبوب المخرج
• المسافة بين خط مركز الأنبوب وحافة جسم المرشح
• اتجاه الأنبوب: أفقي، عمودي، مثبت جانبيًا، مثبت علويًا، أو مثبت سفليًا
• ما إذا كانت أجزاء الأنابيب المتصلة تحتاج أيضًا إلى تغطية عزل

3. حجم الفلنجة وخلوص البراغي

تُعد الفلنجات شائعة في هياكل المرشحات والمصافي وأوعية الترشيح العملية. يجب أن يوفر غطاء العزل القابل للإزالة خلوصًا كافيًا لسُمك الفلنجة ورؤوس البراغي والصواميل وأعمال الصيانة المستقبلية.

يرجى توفير قطر الفلنجة، وسُمك الفلنجة، وموقع دائرة البراغي، وأي منطقة يجب أن تبقى قابلة للوصول. بالنسبة للمرشحات التي يتم فتحها بشكل متكرر، يمكن تصميم الغطاء بجزء خاص بالفلنجة أو بتصميم مقسّم لتسهيل الإزالة.

4. مواقع أجهزة القياس، والمصارف، والتهوية، والمقابض، والأقواس

غالبًا ما تحدد المكونات الصغيرة ما إذا كان غطاء العزل عمليًا في الاستخدام الفعلي. قد تحتاج مقاييس الضغط، وصمامات التصريف، ومنافذ التهوية، والمقابض، وعروات الرفع، ومشابك التثبيت، وأقواس الدعم، ولوحات البيانات إلى فتحات أو أغطية مرنة أو حواف مدعمة أو مناطق وصول مكشوفة.

• موضع مقياس الضغط ومتطلبات الرؤية
• موضع صمام التصريف والتهوية
• موضع المقبض أو عروة الرفع أو شريط المشبك
• موضع قوس الدعم أو قدم التثبيت
• موضع لوحة الاسم أو ملصق الفحص
• أي جزء يجب أن يظل مفتوحًا للتشغيل أو الفحص

5. درجة حرارة التشغيل ودرجة حرارة السطح المستهدفة

تُعد درجة حرارة التشغيل ضرورية لاختيار القماش الخارجي الصحيح، ونواة العزل، والبطانة الداخلية، وخيط الخياطة، ونظام التثبيت. قد تتطلب مرشحات البخار، ومرشحات الزيت الساخن، وأنظمة الترشيح الكيميائية، ومرشحات عوادم مختلفة تركيبات مواد مختلفة.

إذا كانت لديك درجة حرارة سطح خارجية مستهدفة، فيجب توفيرها أيضًا. على سبيل المثال، تحتاج بعض المصانع إلى العزل بشكل أساسي للاحتفاظ بالحرارة، بينما يركز البعض الآخر على حماية الأفراد وتقليل درجة حرارة اللمس. تساعد هذه المعلومات في تحديد سماكة العزل وبنية المادة.

6. بيئة التركيب

تؤثر بيئة التركيب على اختيار طلاء القماش، والتعزيز، والخياطة، والأدوات المعدنية. قد لا يحتاج المرشح المركب في الداخل في غرفة بخار نظيفة إلى نفس الطبقة الخارجية مثل المرشح المركب في الخارج، بالقرب من رذاذ الزيت أو الرذاذ الكيميائي أو رذاذ الملح أو التآكل الميكانيكي الشديد.

7. طريقة التثبيت المفضلة

يجب أن يتوافق نظام التثبيت مع درجة الحرارة وتكرار الصيانة ومستوى الاهتزاز ومساحة التركيب. بالنسبة للمعدات التي يتم فتحها بشكل متكرر، يمكن أن تقلل أنظمة الإغلاق السريع من وقت الصيانة. أما في المناطق ذات الحرارة العالية أو الاستخدام الثقيل، فقد يُفضل التثبيت المعدني.

• شريط فيلكرو للتثبيت والإزالة السريعة
• مشابك من الفولاذ المقاوم للصدأ لتثبيت ميكانيكي أقوى
• أحزمة وحلقات D للإغلاق القابل للتعديل
• مشابك كبس للأغطية الصغيرة المحكمة
• ربط سلكي للتطبيقات ذات الحرارة العالية أو المعرضة للاهتزاز

8. تكرار الصيانة وتصميم الغطاء

قبل الطلب، من المهم تأكيد عدد مرات فتح المرشح والأجزاء التي يجب الوصول إليها أثناء الخدمة. قد يحتاج المرشح الذي يتم تنظيفه كل أسبوع إلى تصميم غطاء مختلف عن المرشح الذي يتم فحصه فقط أثناء التوقفات المجدولة.

بالنسبة للصيانة المتكررة، يمكن تصميم الغطاء في عدة أقسام لكشف منطقة الخدمة فقط. أما بالنسبة للصيانة الأقل تكرارًا، فقد يكون الغطاء البسيط كامل الجسم كافيًا. الهدف هو الحفاظ على فعالية العزل مع جعل الخدمة الروتينية عملية.

9. الصور، الرسومات، العينات، أو أوراق القياس

تساعد المعلومات البصرية الواضحة على تقليل أخطاء التصميم. الرسم الفني هو الخيار المثالي، لكن الصور مع أبعاد مُعلَّمة مفيدة أيضاً. في مشاريع الاستبدال، يمكن أيضاً استخدام عينة قديمة من غطاء العزل كمرجع.

• صور من الأمام والجانب والأعلى ونقاط التوصيل
• الأبعاد المُعلَّمة على الصور أو الرسومات التخطيطية
• رسومات المعدات أو أوراق بيانات علب المرشحات
• عينات أغطية قديمة للإنتاج البديل
• قيود مساحة التركيب حول المرشح

10. الكمية، الوسم، ومتطلبات OEM

بالنسبة لمصنعي معدات OEM، والمقاولين الهندسيين، والموزعين، وشركات الصيانة، قد تكون هناك حاجة إلى معلومات إضافية للمشروع. يمكن أن يشمل ذلك أرقام القطع، بطاقات التعريف، متطلبات التغليف، تفضيل الألوان، تعليمات التركيب، وتحديد الطلبات المتكررة.

• الكمية المطلوبة لكل مقاس أو طراز مرشح
• رقم بطاقة المعدة أو رقم مرجع المشروع
• ملصق خاص أو رقم قطعة العميل
• متطلبات تغليف خاصة
• علامة اتجاه التركيب أو ملصق تحذيري
• إنتاج دفعات أو متطلب مخصص لمرة واحدة

قائمة التحقق الموصى بها للطلب

قبل طلب عرض سعر، قم بإعداد المعلومات التالية:

• نوع المرشح: مصفاة سلة، مصفاة Y، مبيت مرشح خرطوشي، مرشح بخار، مرشح زيت حراري، أو نوع آخر
• القطر الرئيسي والطول
• حجم وموقع أنبوب المدخل والمخرج
• حجم الفلنجة وخلوص البراغي
• مواقع العداد، التصريف، التهوية، المقبض، الحامل، والمشبك
• درجة حرارة التشغيل ودرجة حرارة السطح الخارجي المستهدفة
• بيئة التركيب داخلية أم خارجية
• سماكة العزل المطلوبة إذا تم تحديدها
• طريقة التثبيت المفضلة
• الصور، الرسومات، العينات، أو ورقة القياس
• الكمية وأي متطلبات وسم أو تغليف OEM

طلب أغطية عزل مرشحات مخصصة من BSTFLEX

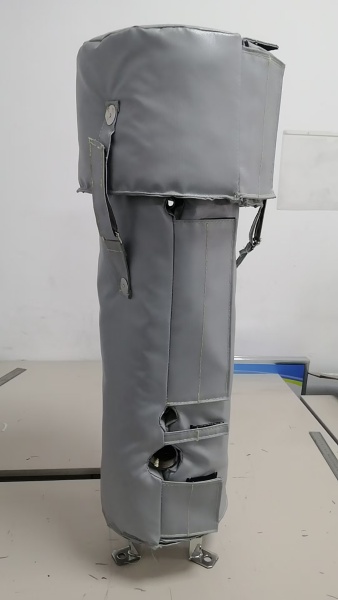

تصنع BSTFLEX أغطية عزل مرشحات قابلة للإزالة حسب الطلب لعلب المرشحات الصناعية، مصافي السلة، مصافي Y، علب المرشحات الخرطوشية، أنظمة البخار، أنظمة الزيت الحراري، معدات المعالجة الكيميائية، أنظمة الأنابيب البحرية، محطات الطاقة، وآلات OEM. يمكن إنتاج كل غطاء وفقاً للرسومات، الصور، العينات، أو القياسات الميدانية التفصيلية.

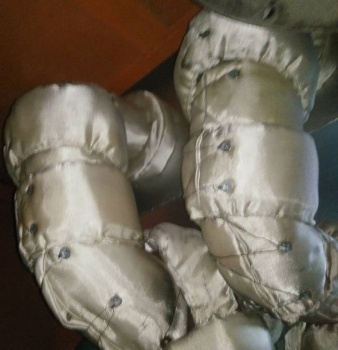

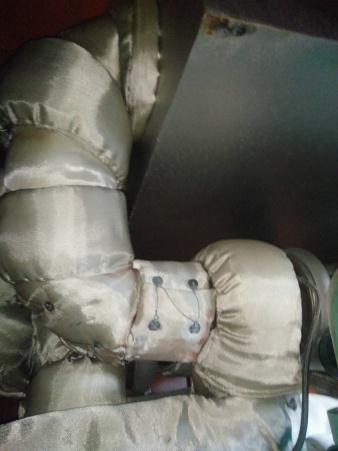

منتجنا Custom Removable Filter Insulation Cover يمكن تخصيصه باستخدام قماش الألياف الزجاجية، قماش الألياف الزجاجية المطلي بالسيليكون، قماش الألياف الزجاجية المطلي بـ PTFE، قماش الألياف الزجاجية المطلي برقائق الألومنيوم، شبكة الفولاذ المقاوم للصدأ، حصيرة عزل السيليكا، حصيرة عزل ألياف السيراميك، مشابك من الفولاذ المقاوم للصدأ، إغلاقات لاصقة (فيلكرو)، أحزمة، أو ربط بأسلاك.

الأسئلة الشائعة

هل يمكن صنع غطاء عزل مرشح بدون رسم؟

نعم. يمكن تصميم الغطاء من صور واضحة، أبعاد مُعلَّمة، أوراق قياس، عينات، أو بيانات المعدات. الرسم مفيد، لكنه ليس ضرورياً دائماً.

ما هي أهم الأبعاد لغطاء عزل مرشح مخصص؟

تشمل أهم الأبعاد قطر جسم المرشح، طول الجسم، موقع توصيل الأنابيب، حجم الفلنجة، موقع العداد، موضع التصريف، وأي خلوص للمقابض أو الحوامل.

هل أحتاج إلى توفير درجة حرارة التشغيل؟

نعم. درجة حرارة التشغيل مطلوبة لاختيار القماش المناسب، ونواة العزل، وخيط الخياطة، وطريقة التثبيت.

هل يمكن أن يتضمن الغطاء فتحات للعدادات والتصريف؟

نعم. يمكن إضافة فتحات مخصصة، أغطية مرنة، فتحات مُدعّمة، ومناطق خدمة مكشوفة لعدادات الضغط، التصريف، التهوية، المقابض، الحوامل، وتوصيلات الأنابيب.

هل يمكن تصنيع غطاء العزل للصيانة المتكررة؟

نعم. يمكن تصميم الغطاء بأجزاء قابلة للإزالة، أو مثبتات سريعة الفك، أو أحزمة، أو مشابك، أو ربط بالسلك لدعم الإزالة وإعادة التركيب المتكررة.
