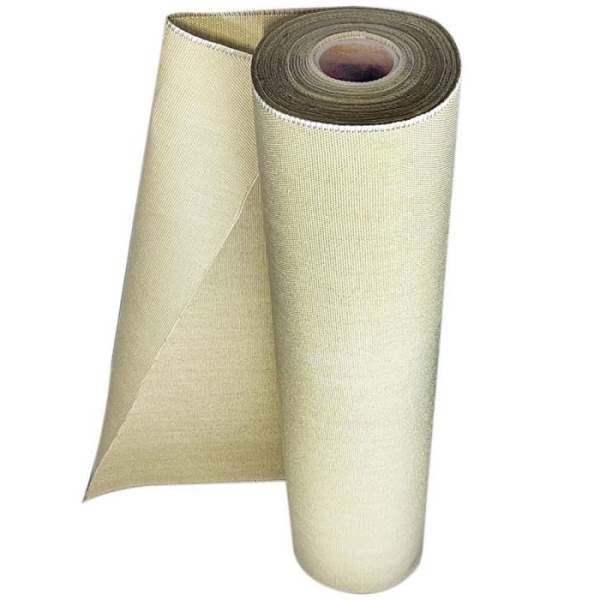

يُستخدم قماش الألياف الزجاجية المطلي بالفيرميكوليت في وصلات التمدد المصنوعة من القماش، حيث يجب أن تتحمل طبقة النسيج المرنة درجات الحرارة العالية، والتآكل السطحي، والحركة المتكررة. وفي وصلة تمدد متعددة الطبقات، يمكن أن يساعد في حماية الطبقات الحساسة للحرارة، وتعزيز الحزام المرن، وتوفير حاجز حراري إضافي.
ومع ذلك، لا ينبغي تحديد ذلك وكأن لفة واحدة من القماش تؤدي كل وظيفة من وظائف وصلة التمدد. فقد تتطلب عملية منع تسرب الغاز، والمقاومة الكيميائية، والعزل، والتعزيز الميكانيكي، والحماية من العوامل الجوية، واستيعاب الحركة مواد مختلفة وطبقات منفصلة.
توفر BSTFLEXقماش الألياف الزجاجية المطلي بالفيرميكوليتبأوزان وسماكات مختلفة للتصنيع الصناعي. كما تقوم شركة BSTFLEX بتصنيع كاملوصلات التمدد المصنوعة من الأنسجة غير المعدنيةوذلك حسب أبعاد مجرى الهواء، ودرجة الحرارة، والضغط، والحركة، وظروف العملية.
عادةً ما يتم اختيار المادة للحماية الحرارية والتعزيز والمتانة بدلاً من استخدامها حاجزاً عاماً للغازات أو المواد الكيميائية.

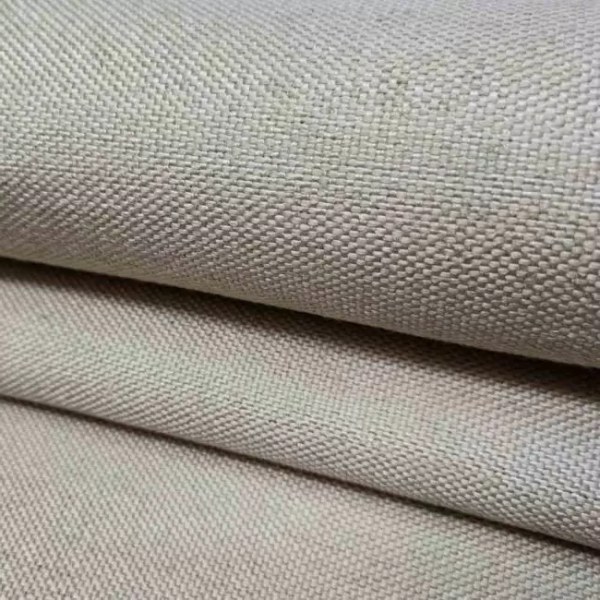

يوفر أساس الألياف الزجاجية المنسوجة هيكلاً نسيجياً مرناً. وتساعد معاملة معدن الفيرميكوليت في حماية سطح الألياف الزجاجية ضد الحرارة الشديدة، والاتصال باللهب، والتآكل.
بناءً على تصميم وصلة التمديد، قد تُستخدم قماش الألياف الزجاجية المطلية بالفيرميكوليت من أجل:
يجب تحديد الوظيفة الدقيقة على المقطع العرضي لوصلة التمديد. إطلاق اسم "قماش وصلة تمديد" عليه ببساطة لا يوضح ما إذا كانت طبقة الجانب الساخن، أو قماش الاحتفاظ بالعزل، أو طقة التعزيز، أو جزءاً آخر من التجميع.
عادة ما يتم تصنيع وصلات التمدد المصنوعة من الأنسجة الصناعية من عدة طبقات لأن أي نسيج بمفرده لا يوفر عادة مقاومة مثالية لدرجات الحرارة، والمقاومة الكيميائية، ومنع تسرب الغاز، والمرونة، والتحمل في الهواء الطلق في نفس الوقت.
| الطبقة المحتملة | الأساسيةالوظيفة الأساسية | اعتبارات الاختيار النموذجية |
|---|---|---|
| نسيج الجانب الساخن أو الأنبوب الداخلي | يواجه جانب العملية ويحمي المكونات الداخلية | درجة حرارة الغاز، والتآكل، والغبار، و ظروف التدفق |
| طبقة القماش الحراري | توفر مقاومة للحرارة وتدعم نظام العزل | درجة الحرارة عند القماش، والمرونة، والقوة المحتفظ بها |
| طبقة العزل | تقلل انتقال الحرارة نحو مواد الحزام الخارجي | السمك، والكثافة، والانضغط، وأقصى درجة حرارة للتشغيل |
| حاجز الغاز أو البخار | يحد من تسرب غاز العملية أو الرطوبة | التركيب الكيميائي، والتكثيف، ومتطلبات التسريب |
| طبقة التعزيز | تضيف ثباتاً في الأبعاد وقوة ميكانيكية | دورات الحركة، والحمل الشدي، والضغط، والاهتزاز |
| الغطاء الخارجي | يحمي التجميع ضد العوامل الجوية والأضرار الخارجية | الأشعة فوق البنفسجية، الماء، الزيت، التآكل، والتعرض للبيئة المحيطة |
قد تؤدي الألياف الزجاجية المطلية بالفيرميكوليت أكثر من وظيفة دعم واحدة، ولكن لا ينبغي وصفها تلقائياً بأنها الطبقة المانعة للغاز أو المقاومة كيميائياً أو المقاومة للعوامل الجوية.
إن نسيج الألياف الزجاجية المنسوج ليس مانعاً لتسرب الغاز تلقائياً. يمكن أن يؤدي النسيج، الطلاء، اللحامات، الوصلات، ثقوب المسامير، والحواف المثبتة إلى إنشاء مسارات تسرب.
إذا كانت وصلة التمدد يجب أن تتحكم في تسرب غاز العملية، فقم بتحديد:
قد يتطلب حاجز الغاز أو البخار مادة أخرى يتم اختيارها وفقاً لكيمياء العملية الفعلية. ويمكن بعد ذلك أن تعمل الألياف الزجاجية المطلية بالفيرميكوليت كطبقة حرارية ومعززة تساعد في حماية هذا الحاجز من درجة الحرارة المفرطة.
إن عبارة مثل "الألياف الزجاجية بالفيرميكوليت مقاومة للحرارة" لا تؤكد عدم نفاذية الغاز أو التوافق الكيميائي.
أحد أهم أسئلة الشراء هو مكان قياس درجة الحرارة.
قد يحمل مجرى الهواء غازاً بدرجة حرارة 700°C بينما يعمل غطاء وصلة التمدد الخارجي بدرجة حرارة أقل بكثير لأن العزل والطبقات الداخلية تقلل من نقل الحرارة. وعلى العكس من ذلك، قد يتعرض القماش القريب من تدفق الغاز لدرجة حرارة تقترب من درجة حرارة العملية.
لذلك ينبغي أن يُميز طلب تقديمOffers (RFQ) بين:
تم نشر قماش الألياف الزجاجية المطلية بالفيرميكوليت من BSTFLEX للتطبيقات ذات درجات الحرارة العالية حتى حوالي 815°C / 1500°F اعتماداً على وقت التعرض ظروف التشغيل. يجب تطبيق هذه القيمة على طبقة القماش المحددة، وليس تلقائياً على وصلة التمدد بأكملها.
تصف درجة حرارة الخدمة المستمرة التشغيل لفترات طويلة تحت الظروف المخصصة لدرجة القماش المختارة. وتصف درجة الحرارة القصوى أو المتقطعة تعرضاً مؤقتاً أعلى.
عندما يتعرض مجرى الهواء لتقلبات في درجات الحرارة، توفر ما يلي:
القماش الذي يظل موجوداً بشكل مادي بعد ارتفاع قصير في الحرارة قد يفقد مع ذلك مرونته أو سلامة طلاءه أو قوته المحفوظة. "لا يوجد ثقب مرئي" ليس معيار قبول كامل لوصلة تمدد تتحرك بشكل متكرر.
لا تثبت القدرة على تحمل درجات الحرارة العالية المقاومة لكل غاز عمليات.
قم بتحديد تكوين الغاز، مستوى الرطوبة، تحميل الغبار، وأي تكاثف متوقع. قم تضمين مركبات الكبريت، الأحماض، القلويات، المذيبات، رذاذ الزيت، أو ملوثات العمليات الأخرى حيثما كان ذلك مناسباً.
يمكن أن يكون التكاثف هاماً بشكل خاص لأن الغاز الذي يبدو قابلاً للتحكم في درجة حرارة التشغيل قد يشكل سائلة أكثر عدوانية عندما يبرد النظام أثناء الإغلاق.
حيث تكون المقاومة الكيميائية أو احتواء الأبخرة مطلوبين، قد تكون هناك حاجة لطبقة حاجز أخرى. يمكن للألياف الزجاجية المطلية بالفيرميكوليت حماية التجميع وتدعيمه، ولكن يجب عدم إسناد أداء حاجز كيميائي لها دون وجود أدلة مناسبة.

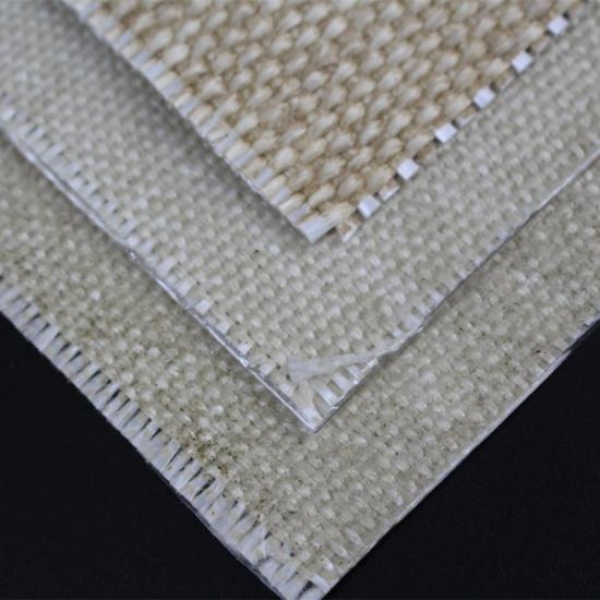

توفر BSTFLEX تركيبات الألياف الزجاجية القياسية المطلية بالفيرميكوليت بسُمك يتراوح تقريباً من 0.8 مم إلى 3.0 مم، مع الأوزان القياسية الحالية التي تتراوح تقريباً من 615 جم/م² إلى 1900 جم/م².
يمكن أن توفر الأقمشة الأثقل سُمكاً أكبر، وكتلة حرارية، ومتانة ميكانيكية، ولكنها لا توفر تلقائياً:
يمكن أن يؤثر السُمك الأكبر أيضاً على سلوك الانحناء وحجم التماس. قد يكون القماش الثقيل جداً مناسباً لطبقة العزل الحراري ولكنه أقل ملاءمة حيث يجب أن ينثني الحزام بشكل متكرر عبر نصف قطر حركة صغير.
يجب أن توازن المواصفات المختارة بين الحماية الحرارية، والمرونة، والقوة الميكانيكية، ومتطلبات التصنيع.
| المرجع | الوزن الاسمي | السُمك الاسمي | العرض القياسي |
|---|---|---|---|
| FGF-VC-0.8 | 615 جم/م² | 0.8 مترمتر | 100 سم |
| FGF-VC-1 | 816 جم/م² | 1.0 مم | 100 سم |
| FGF-VC-1.5 | 1020 جم/م² | 1.5 مم | 100 سم |
| FGF-VC-2 | 1380 جم/م² | 2.0 مم | 100 سم |
| FGF-VC-2.5 | 1680 جم/م² | 2.5 مم | 100 سم |
| FGF-VC-3 | 1900 جم/م² | 3.0 مم | 100 سم |
هذه خيارات قياسية للمواد الملفوفة. ولا يزال يتعين تحديد هيكل وصلة التمدد المناسب بناءً على التطبيق. ويمكن تقييم العرض الخاص، وطول اللفة، والألواح المقطوعة، والمكونات المصنّعة وفقًا لمتطلبات المشروع.
يجب أن تستوعب وصلة التمدد الحركة المحددة بين أجزاء المجرى أو المعدات المتصلة. فالقماش ليس سوى عنصر واحد من عناصر الجزء المرن.
يرجى تقديم متطلبات الحركة بشكل منفصل:
لا تفترض أن أقصى حركة محورية وأقصى حركة جانبية المذكورتين بشكل منفصل يمكن أن تحدثا في وقت واحد. إذ إن الحركة المركبة يمكن أن تفرض إجهادًا مختلفًا على الحزام.
تعتمد قدرة الحركة أيضًا على:
قد يؤدي استخدام قماش الفيرميكوليت الأثقل وزناً إلى تحسين الحماية الحرارية، ولكنه قد يغير أيضاً سلوك الانثناء والانحناء للحزام المكتمل.
سمك القماش وحده لا يحدد تصنيف الضغط لوصلة التمدد.
يجب أن ينص طلب عرض السعر (RFQ) على:
استخدم وحدات ضغط واضحة وحدد ما إذا كانت القيم تقاس بالضغط المقاس أم الضغط المطلق.
يمكن للضغط السلبي أن يسحب الحزام المرن نحو الداخل باتجاه بطانة التدفق أو حافة المجرى. بينما يمكن للضغط الإيجابي أن يفرض حملاً على الحزام والوصلات والمشابك. وتتطلب هذه الظروف مراجعة البنية الكاملة لوصلة التمدد، وليس فقط قوة طبقة ألياف الزجاج المغطاة بالفيرميكوليت.
يمكن لسرعة الغاز العالية، والغبار الكاشط، والاضطراب الهوائي أن تتلف طبقات النسيج المرنة حتى عندما تكون قدرتها على تحمل درجات الحرارة كافية.
يمكن استخدام بطانة تدفق معدنية لحماية العنصر المرن من التدفق المباشر والتآكل الناتج عن الجسيمات. ويجب أن تسمح هندسة البطانة بحركة الوصلة المحددة دون ملامسة الحزام القماشي أو قطعه.
يمكن استخدام وسادة عزل لتقليل درجة الحرارة التي تصل إلى الطبقات الخارجية. وقد يتضمن بناء الوسادة أغطية نسيجية متحملة لدرجات الحرارة العالية، ووسائط عزل، وشبكة داعمة.
عند استخدام ألياف الزجاج المغطاة بالفيرميكوليت حول وسادة العزل، يرجى تحديد ما إذا كانت تعمل كـ:
ينبغي إظهار دور القماش بوضوح على الرسم.
قد يستوفي القماش المسطح متطلبات مادته في حين تفشل الوصلة المصنعة عند وصلة ملتحمة أو تراكبية أو حافة مثبتة بملقط.
حدد:
يجب اختيار الخيط ليتناسب مع درجة الحرارة والحمل الميكانيكي عند الوصلة. القماش المقاوم لدرجات الحرارة العالية لا يحمي تلقائيًا خيط الخياطة ذو التصنيف الأقل.
ينبغي أيضًا وضع الوصلات بعيدًا عن مناطق الطي الشديد أو الإجهاد العالي عندما يكون ذلك عمليًا.
تركّز وصلات التمدد المستطيلة الإجهاد حول الزوايا. تتطلب هندسة الزوايا وموقع الوصلات وتطوير السير مراجعة دقيقة.
لا ينبغي طلب شريط قماش مسطح بناءً على عرض المجرى وارتفاعه فقط. يحتاج المورد أيضًا إلى الفجوة المركبة، وترتيب الفلنجات، وبناء الزوايا، والحركة المطلوبة.
قد يتم توريد الوصلات الدائرية كسيور مغلقة أو سيور مفتوحة الأطراف للوصل في الموقع. يجب أن يحدد طلب عروض الأسعار (RFQ) القطر، والبعد وجهًا لوجه، وطريقة التثبيت، وما إذا كان الوصل الميداني مطلوبًا أم لا.
لكلا الشكلين، ميّز أبعاد المجرى عن أبعاد القماش الممتدة. فهما ليسا بالضرورة متماثلين.
قبل مقارنة عروض الأسعار، حدد ما يُتوقع من المورد تقديمه.
يتسلم المشتري قماش ألياف زجاجية مطليًا بالفيرميكوليت لقصّه وتصنيعه بنفسه. يجب أن يحدد الطلب الدرجة والوزن والسُمك والعرض وطول اللفة ومتطلبات الفحص.
يقدم المورد ألواحًا أو أغطية وسائد عازلة أو مكونًا نسيجيًا مصنّعًا آخر وفقًا لرسم تخطيطي. يجب تضمين متطلبات الوصلة والخيط والأبعاد.
يقدم المورد السير متعدد الطبقات أو العنصر المرن، ولكن ليس بالضرورة الأطر المعدنية أو البطانة أو الملحقات.
قد يشمل عرض السعر السير المرن والأطر وقضبان التثبيت والبطانة ومكونات العزل وملحقات التثبيت.
لا ينبغي مقارنة سعر مادة اللفات مباشرة مع عرض سعر لوصلة تمدد هندسية كاملة.
قبل استبدال سير وصلة التمدد، قم بتسجيل نمط التلف وتاريخ التشغيل.
افحص بحثًا عن:
قد يشير التمزق بجوار حافة معدنية إلى وجود احتكاك أو خلوص غير كافٍ. قد يشير التلف القريب من المشبك إلى مشكلة في التثبيت. قد يشير تلف الحرارة العام إلى عزل غير كافٍ أو درجة حرارة للطبقة أعلى من المتوقع.
إن الانتقال إلى قماش أسمك دون تحديد سبب الفشل قد يؤدي فقط إلى تأخير نفس المشكلة.
| عنصر طلب عرض الأسعار | المعلومات المطلوبة |
|---|---|
| نطاق التوريد | قماش ملفوف، لوح مقصوص، مكون مخيوط، سير بديل أو وصلة كاملة |
| هندسة مجاري الهواء | الأبعاد الدائرية أو المستطيلة، ترتيب الفلانشةوالفجوة المثبتة |
| درجة الحرارة | درجة حرارة الغاز العادية، درجة حرارة التصميم، الارتفاعات المفاجئة ودرجة حرارة طبقة القماش المتوقعة |
| وسيط العملية | تركيب الغاز، والرطوبة، والغبار، والمواد الكيميائية، والتكثيف المحتمل |
| الضغط | ظروف الضغط العادي، والتصميمي، والتفريغ، والمتقلب |
| الحركة | الحركة المحورية، والجانبية، والزاوية، والمدمجة مع تردد الدورات |
| متطلبات القماش | البناء الأساسي، والسمك، والوزن، والعرض، والتفاوتات المطبقة |
| وظيفة الطبقة | قماش الجانب الساخن، أو غطاء العزل، أو طبقة التعزيز، أو موضع آخر محدد |
| التصنيع | الخيوط، والدرزات، والوصلات، والأساور، والثقوب، وتعزيز الحواف |
| الوثائق | البيانات الفنية المطلوبة، وسجلات الفحص، ومواصفات العميل |
| الكمية | نموذج أولي، أو استبدال للصيانة، أو طلب إنتاج |
يمكن أن يشكل جزءاً من حزام وصلة التمدد، ولكن البناء الكامل يعتمد على درجة الحرارة، والضغط، وتركيب الغاز، والحركة، ومتطلبات مانع التسرب. قد لا يوفر القماش عالي الحرارة وحده حاجز الغاز المطلوب، أو غطاء الطقس، أو الأداء الهيكلي الكامل.
لا ينبغي تحديد ذلك تلقائياً على أنه مانع للغاز. فالأنسجة المنسوجة، والدرزات، والحواف المقصوصة، وثقوب التثبيت يمكن أن تسمح بتسرب الغاز. وحيثما يكون احتواء الغاز مطلوباً، قم بتحديد طبقة الحاجز واختبار التسرب للوصلة المكتملة.
تم نشر درجة BSTFLEX الحالية للتطبيقات ذات درجات الحرارة العالية التي تصل إلى ما يقريب من 815°C / 1500°F اعتماداً على وقت التعرض ظروف التشغيل. القيمة ذات الصلة هي درجة الحرارة عند طبقة القماش، وليس فقط درجة حرارة غاز العملية.
لا يوجد سمك موحد. يعتمد هيكل البناء الصحيح على وظيفة الطبقة، ودرجة الحرارة، والحركة، والحمل الميكانيكي، وهندسة التصنيع. تتراوح خيارات BSTFLEX القياسية تقريبًا من 0.8 مم إلى 3.0 مم.
ليس تلقائياً. تعتمد سعة الضغط على الوصلة الكاملة، بما في ذلك جميع الطبقات، والدرزات، والمشابك، والهندسة، ومكونات الدعم. لا يمكن لسُمك القماش وحده تحديد تصنيف ضغط التجميع.
ليس كبديل مباشر دون مراجعة. يُختار قماش الفيرميكوليت عادةً للحماية الحرارية ذات درجات الحرارة العالية، بينما قد تُختار الألياف الزجاجية المطلية بالسيليكون مرونةً، ومقاومةً للرطوبة، وحمايةً للسطح الخارجي. قد تؤدي وظائف مختلفة في نفس التجميع.
نعم. يمكن لشركة BSTFLEX توفير لفات قياسية، وألواح مقصوصة، ومكونات نسيجية مصنعة وفقاً للرسومات، والأبعاد، ومتطلبات التشغيل.
بالنسبة لمواد اللفائف، أرسل إلى BSTFLEX السمك والوزن والعرض وطول اللفيفة والكمية وموضع الطبقة المقصود المطلوبة. راجع مواصفات قماش الألياف الزجاجية المطلية بالفيرميكوليت المتاحة نقطة بداية.
بالنسبة لحزام مرن بديل أو تجميع كامل، قدم أبعاد مجرى الهواء، وتفاصيل التثبيت، ودرجة الحرارة، والضغط، وتركيب الغاز، والحركة، وصور التركيب الحالي. يمكن لـ BSTFLEX تقييم المتطلبات من خلال وصلة تمدد قماشية غير معدنية النطاق.
تتوفر خيارات إضافية من الألياف الزجاجية والسيليكا والسيراميك والمنسوجات المغطاة في أقمشة درجات الحرارة العالية فئة.
تواصل مع BSTFLEX لاختيار المواد والعينات وعرض أسعار المشروع. وضح بوضوح ما إذا كان الاستفسار يتعلق بلفافة قماش، أو مكون نسيجي مصنع، or حزام بديل، أو وصلة تمدد كاملة.
