كيفية قياس حشية Tadpole للاستبدال

لقياس حشية "تادبول" (tadpole) بغرض استبدالها، قم بتسجيل ارتفاع وعرض الجزء المنتفخ (bulb)، وأبعاد ذيل التثبيت، والعرض الإجمالي للمقطع الجانبي، وهيكل القلب، والطول المطلوب. ثم قم بقياس الفجوة المغلقة للمعدات عند موضع تلامس الجزء المنتفخ.تساعد العينة البالية في تحديد الهيكل القديم، ولكن لا ينبغي اعتبار أبعادها المضغوطة تلقائياً هي المواصفات المطلوبة للحشية الجديدة.

بالنسبة لباب فرن صناعي، أو لوحة وصول لفرن، أو حاوية مسخنة، يجب أن تتناسب القطعة البديلة مع ترتيب التثبيت وتوفر التلامس المطلوب عند إغلاق المعدات. إن مطابقة القماش المرئي أو طلب أقرب قطر للجزء المنتفخ هو جزء فقط من العمل.

تجمع سير عمل القياس التالي بين العينة، وهندسة المعدات، ومتطلبات التشغيل في مواصفة استبدال واحدة.

ابدأ بالحشية المثبتة

قبل إزالة أي شيء، اطلب من موظفي الصيانة المعتمدين جعل المعدات آمنة وفقاً لتعليمات الشركة المصنعة للمعدات الأصلية (OEM) وإجراءات الموقع. تحكم في الطاقة الخطرة، واسمح للمكونات الساخنة بالتبريد، وتعامل مع الضغط المحبوس، وقم بتأمين الأبواب أو الأغطية المتحركة. لا تضع يدك داخل آلية إغلاق تعمل بالطاقة أو غير مدعومة للحصول على قياس.

قم بتصوير الحشية في موضعها. وضح اتجاه الجزء المنتفخ، ومكان تثبيت الذيل، وكيفية مرور الحشية حول الزوايا. حدد موقعاً مرجعياً، مثل زاوية جانب المفصلة العلوية، بحيث يمكن تتبع القياسات والعينات إلى نفس النقطة.

قم أيضاً بتسجيل طراز المعدات، ورقم جزء الحشية، ومراجعة الرسم عند توفرها. لاحظ الأماكن التي تكون فيها الحشية الحالية مسطحة، أو مهترئة، أو مزاحة، أو تحتك بالمعدن. احتفظ بهذه الملاحظات منفصلة عن الأبعاد المقصودة: فالجزء التالف يسجل حالة فشل، وليس بالضرورة التصميم الأصلي.

ضع الأبعاد الحرجة على مقطع عرضي

الرسم التخطيطي للمقطع العرضي أكثر فائدة من إدخال غير مسمى مثل "حشية تادبول مقاس 1 بوصة". حدد اتجاه الإغلاق ونقاط نهاية القياس الفعلية. استخدم نظام وحدات أساسي واحد واذكر أي تفاوتات أبعاد متفق عليها.

استخدم قطر الجزء المنتفخ فقط حيثما تم تحديد مقطع دائري. يجب تسجيل الجزء المنتفخ المسطح والمستخدم من خلال ارتفاعه وعرضه الملحوظين، وليس تحويله إلى قطر أصلي مفترض.

قم بقياس الجزء المنتفخ دون ضغطه

ضع عينة معتمدة في حالتها المسترخية دون شدها أو لفها في شكل دائري. بالنسبة للقياس الميداني الأولي، اجعل وجهي الفرجار في تلامس خفيف مع الغطاء الخارجي بدلاً من الضغط حتى يتشوه الجزء المنتفخ. حيثما تتطلب مواصفات الشراء ضغط قياس محكوم، اتبع تلك الطريقة بدلاً من ذلك.

خذ القراءات في عدة مواقع محددة باستخدام نفس الطريقة. قم بتضمين قسم غير تالف نسبياً حيثما توفر ذلك. سجل النطاق بدلاً من تقديم قراءة واحدة عالية أو منخفضة بشكل غير عادي كحجم اسمي.

الارتفاع المسترخي للحشية المستخدمة ليس بالضرورة ارتفاعها الحر الأصلي.قم بتسمية قياسات العينة بـ "حالة مستعملة". تُعد القطعة الاحتياطية غير المستخدمة أو الرسم الأصلي المعتمد مرجعاً أفضل للأبعاد الأصلية؛ وفي حال عدم توفر أي منهما، اترك الحجم الاسمي غير مؤكد حتى تتم مراجعة الوصلة والبديل المقترح.

حافظ على فصل عرض الذيل عن العرض الكلي

يمكن أن يمتد ذيل التثبيت أسفل شريط الاحتجاز، أو يلتف حول حافة، أو يتضمن قسماً مطوياً. سجل هذه التفاصيل قبل التعامل مع الشريط المرئي على أنه الذيل الكامل.

على الرسم، أظهر حدود الانتفاخ، وخط الغرز، وحافة الاحتجاز، وحافة الذيل الحرة. هذا يزيل الغموض عندما تستخدم كتالوجات مختلفة أحرف أبعاد أو نقاط مرجعية مختلفة. بالنسبة للملف الشخصي ذي الذيل المزدوج، قم بقياس الامتدادين بشكل مستقل بدلاً من افتراض أنهما متساويان.

تحقق من إمكانية تثبيت الذيل البديل دون إبعاد الانتفاخ عن خط التلامس المقصود. مطابقة العرض الكلي لا تضمن أن الانتفاخ سيستقر في الموضع الصحيح.

قم بقياس الفجوة المغلقة حيث يغلق الانتفاخ فعلياً

الفجوة المفيدة هي في موقع تلامس الانتفاخ، وليس بالضرورة عند الحافة الخارجية المرئية للباب. اطلب من موظفي الصيانة المؤهلين تحديد هذا البعد باستخدام مقياس مناسب يمكن الوصول إليه، أو طريقة قياس معتمدة، أو رسم معدات تم التحقق منه.

قم بتخطيط الفجوة حول المحيط، بما في ذلك جانب المفصلة، وجانب المزلاج، والجزء العلوي، والجزء السفلي، والزوايا. سجل القيم الدنيا والقصوى مع مواقعها. يمكن للمتوسط أن يخفي قسماً ضيقاً يضغط الحشية بشكل مفرط وقسماً واسعاً حيث يكون التلامس غير كافٍ.

حافظ على وضع الإغلاق المقصود. يمكن أن تؤدي إزالة حشية قديمة إلى السماح لبعض الأبواب أو المزالج بالتحرك لمسافة أبعد مما تفعل أثناء الخدمة. قد لا تمثل الفجوة المقاسة بعد تلك الحركة الإضافية الارتفاع المطلوب للتركيب.

حدد ما إذا كان كل قياس بارداً أو مأخوذاً من تقييم معتمد لحالة التشغيل. لا تصف الأبعاد الباردة وحدها كل تأثير للحركة الحرارية. حيثما لا يمكن قياس الفجوة المغلقة بأمان أو بشكل موثوق، سجلها على أنها غير معروفة وقدم رسم الوصلة بدلاً من تقديرها بالعين.

استخدم حسابات الضغط كتحقق

عندما يكون ارتفاع الانتفاخ الحر المقترح وارتفاع التركيب معروفين في نفس اتجاه التحميل، يمكن حساب الضغط الاسمي كالتالي:

الضغط الاسمي (%) = (ارتفاع الانتفاخ الحر - ارتفاع الانتفاخ المثبت) / ارتفاع الانتفاخ الحر × 100

كمثال بعدي، ضع في اعتبارك ارتفاع انتفاخ حر مقترح يبلغ 20 مم وارتفاعات تركيب تتراوح من 14 مم إلى 17 مم. يتراوح الضغط المحسوب من 30% في أضيق موقع إلى 15% في أوسع موقع.

توضح هذه القيم تباين الفجوة؛ وهي ليست نطاق تشغيل موصى به. يجب تحديد الضغط وقوة الإغلاق المقبولة للغطاء والقلب والوصلة المختارة. لا تحسب نسبة الضغط الأصلية من الارتفاع المسطح الدائم لعينة قديمة.

حدد القلب قبل اختيار البديل

مطابقة الأبعاد الخارجية لا تؤسس سلوك ضغط مكافئ. سجل الغطاء والقلب بشكل منفصل، باستخدام المواصفات الأصلية أو معلومات المواد التي تم التحقق منها حيثما أمكن. قد تشير الصورة الفوتوغرافية إلى البنية، لكنها لا تستطيع تحديد درجة السبيكة، أو تكوين الألياف، أو تصنيف درجة الحرارة.

بالنسبة للبدائل المغطاة بالألياف الزجاجية، توفر هياكل BSTFLEX هذه نقاط بداية متميزة:

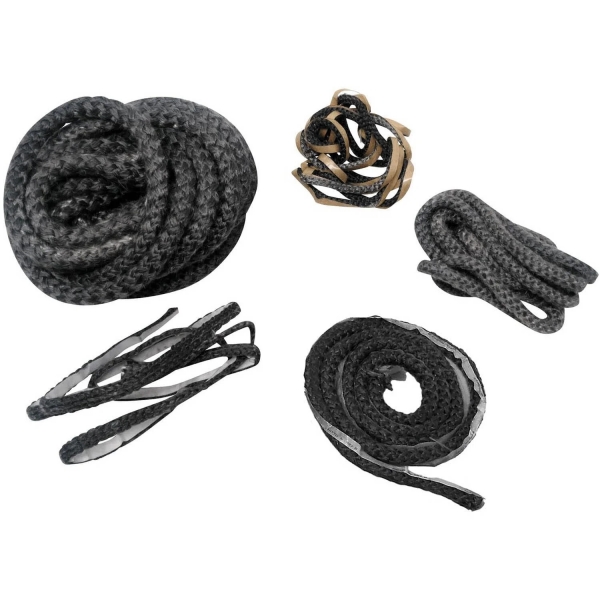

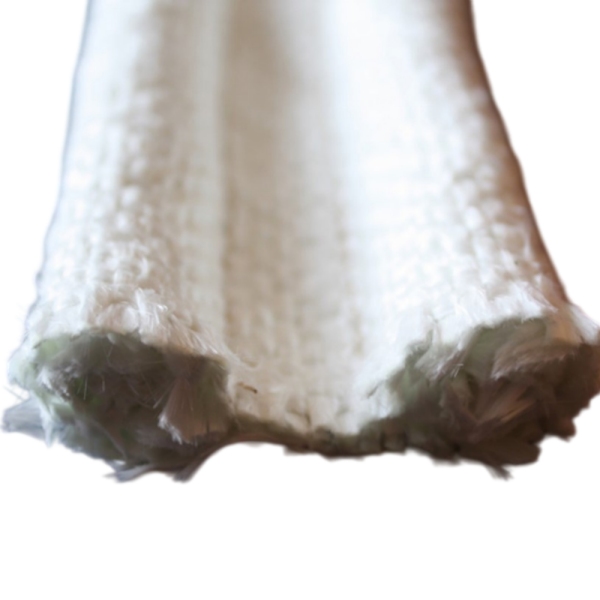

حشية Tadpole ذات غطاء من الألياف الزجاجية وقلب من الألياف الزجاجيةتستخدم انتفاخاً داخلياً يعتمد على الألياف. أكد بنية القلب واستجابة الضغط المطلوبة بدلاً من الطلب حسب القطر فقط.

حشية Tadpole ذات غطاء من الألياف الزجاجية وقلب من الفولاذ المقاوم للصدأتوفر دعماً معدنياً داخلياً. حدد هندسة القلب الفعلية والسبيكة حيثما كانت معروفة؛ "الفولاذ المقاوم للصدأ" وحده ليس مواصفة كاملة للقلب.

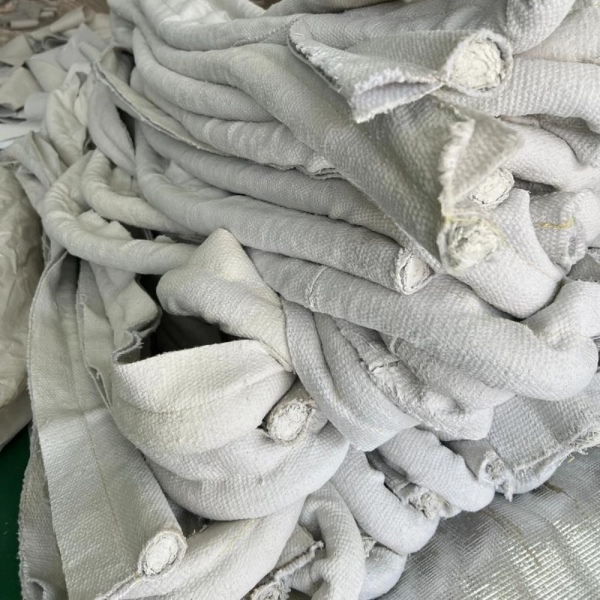

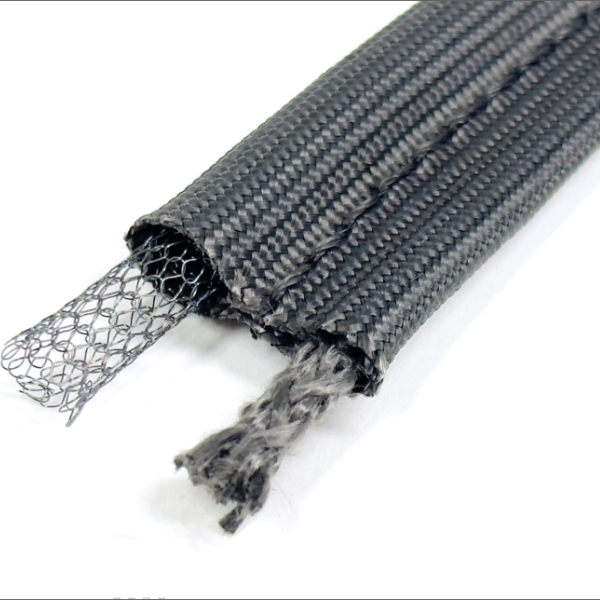

حشية Tadpole ذات غطاء من الألياف الزجاجية وقلب مجوف من الفولاذ المقاوم للصدأتحتوي على هيكل معدني مفتوح المركز. في هذا التصميم، لا يعني مصطلح "مجوف" أن انتفاخ القماش ليس له دعم داخلي.

للحصول على مقارنة أكثر شمولاً، راجع أنواع قلب حشية Tadpole المصنوعة من الألياف الزجاجية والتطبيقات الصناعية. إذا كانت المادة القديمة أو التلوث غير معروفين، اطلب من الموظفين المدربين بشكل مناسب تحديد أخذ العينات والتعامل الآمن قبل قطع الختم أو تحريكه.

قم بقياس مسار التركيب، وليس فقط فتحة الباب

بالنسبة للبديل المقطوع حسب الطول، حدد المسار الذي تتبعه الحشية في المعدات. حدد ما إذا كانت الأبعاد تشير إلى خط مركز الانتفاخ، أو الحافة الداخلية، أو الحافة الخارجية، أو أي مرجع متفق عليه آخر. قد يختلف محيط الفتحة الصافية عن مسار الحشية.

قم بقياس الأقسام المستقيمة وهندسة الزاوية دون شد المادة القديمة. أظهر أنصاف أقطار الانحناء، ومواقع الوصلات، وأي قطع منفصلة على رسم المحيط. بالنسبة للإطار المصنع، قدم أبعاد الإطار واتجاه الملف الشخصي بدلاً من الطول الإجمالي فقط.

حافظ على فصل الطول النهائي عن بدل الطلب. اذكر ما إذا كان المطلب عبارة عن إطار نهائي، أو أطوال مقطوعة معتمدة، أو مادة مستمرة للتشذيب. اتفق على أي مخزون إضافي مع المورد؛ لا تضف طولاً تلقائياً إلى ختم نهائي أو تداخل نهاياته حيث يتطلب التصميم وصلة أخرى.

تحتاج بدائل الانتفاخ المزدوج والذيل المزدوج إلى مزيد من التفاصيل

بالنسبة لانتفاخين، سجل ارتفاع وعرض كل انتفاخ، والمسافة بين المركزين، والشبكة الواصلة. حدد الفجوة المثبتة عند كل مسار إغلاق. بالنسبة لذيلين، سجل كلا امتدادي التثبيت وطريقة احتجازهما.

يشرح دليل تصميم حشية Tadpole ذات الانتفاخ المزدوجفروق الملف الشخصي. حدد المقطع العرضي الفعلي بدلاً من افتراض أن كل منتج موصوف بأنه "حشية مزدوجة" له نفس الشكل.

أرسل صوراً فوتوغرافية تجيب على أسئلة محددة

تُظهر مجموعة المراجع المفيدة المحيط المثبت بالكامل، ومقطعاً عرضياً جانبياً، وعرضاً بأبعاد مع مقياس في نفس المستوى، وأجهزة الاحتجاز، وزاوية أو وصلة، وأي ملصق تعريف أصلي. حدد الجانب الساخن واتجاه الإغلاق حيثما لم تكن واضحة.

حافظ على تعامد الكاميرا مع الميزة التي يتم قياسها. تساعد الصور المائلة في شرح التجميع ولكنها أساس ضعيف للأبعاد الدقيقة. قم بتضمين قياسات مكتوبة مع الصور وميز بين العينة البالية والقطعة الاحتياطية غير المستخدمة.

قم ببناء طلب عرض أسعار (RFQ) للبديل بناءً على سجل القياس

أرسل رسم المقطع العرضي والمحيط مع الأبعاد بالإضافة إلى معلومات الخدمة التالية. ضع علامة "غير معروف" على العناصر غير المؤكدة بدلاً من ملئها بقيم افتراضية.

يجب مراجعة القدرة الحرارية للحشية الجديدة كتجميعة كاملة، بما في ذلك الغطاء، والقلب، والخياطة، وأي طلاء أو مادة مساعدة. المطابقة في الأبعاد وحدها لا تثبت الملاءمة لبيئة التشغيل.

اعتمد البديل قبل إعادة المعدات إلى الخدمة

اطلب من الموظفين المسؤولين فحص العينة مقابل الرسم المتفق عليه وترتيب التركيب الفعلي. تأكد من ثبات الذيل، وموضع الانتفاخ، وملاءمة الزوايا، والإغلاق الطبيعي للباب. لا ينبغي استخدام انتفاخ أكبر لإخفاء إطار غير محاذٍ أو مزلاج مهترئ.

عندما تتغير المادة أو القلب، قم بتقييم الانضغاط المطلوب، والاستعادة، والتعرض الحراري التمثيلي قبل الموافقة على الإنتاج. أكمل فحوصات الإحكام الخاصة بالمعدات: التلامس المرئي ليس دليلاً على أداء تسرب محدد، ولا ينبغي افتراض أن حشية "tadpole" النسيجية مانعة للغاز أو مصنفة للضغط.

احتفظ بالرسم المعتمد، ومواصفات المادة، ومرجع العينة للطلبات المتكررة. يوفر هذا سجلاً خاضعاً للرقابة للاستبدال بدلاً من جعل فريق الصيانة التالي يقيس حشية مهترئة أخرى.

أسئلة قياس البديل

ما الذي يصفه مقاس حشية "tadpole" بحجم 1 بوصة؟

الرقم غير مكتمل بدون مرجع الكتالوج أو الرسم الخاص به. تأكد مما إذا كان يحدد قطر الانتفاخ، أو العرض الإجمالي، أو أي بُعد آخر. قدم مقطعاً عرضياً موضحاً بالبيانات بدلاً من الطلب بناءً على المقاس الاسمي فقط.

هل يمكنني الطلب بناءً على الارتفاع المسطح للحشية القديمة؟

سجله كقياس لحالة مستخدمة، ولكن لا تفترض أنه الارتفاع الأصلي الحر. قارنه بقطعة غيار غير مستخدمة أو بالرسم الأصلي عند توفره وتحقق من الفجوة المثبتة في المعدات.

ماذا لو كانت الحشية القديمة مفقودة؟

ابدأ بمرجع قطعة الشركة المصنعة الأصلية (OEM)، والمقطع العرضي للوصلة، وهندسة التركيب، وقياسات الفجوة المغلقة، وظروف التشغيل. بدون مواصفات أصلية تم التحقق منها، يحتاج البديل المقترح إلى مراجعة التصميم والموافقة على الملاءمة بدلاً من الادعاء بأنه نسخة طبق الأصل.

هل يجب أن أختار انتفاخاً أكبر إذا كان الباب يسرب؟

ليس تلقائياً. تحقق أولاً من المحاذاة، والتثبيت، ووصلات الزوايا، وتلف الغطاء، وتغير الفجوة. يغير الانتفاخ الأكبر الانضغاط وحمل الإغلاق؛ ويحتاج إلى تقييم في الوصلة الفعلية.

اطلب حشية "tadpole" بديلة من BSTFLEX

توفر BSTFLEX تصنيع حشيات "tadpole" مخصصة من الرسومات والعينات لمشاريع الاستبدال الخاصة بالشركات المصنعة للمعدات الأصلية (OEM) والمشاريع الصناعية. استكشف مجموعة منتجات حشيات "tadpole" وموانع التسرب "tadpole" لتركيبات الغطاء والقلب الموجودة.

أرسل قياسات الحشية البديلة الخاصة بك للحصول على عرض سعر.قم بتضمين المقطع العرضي، وسجل الفجوة المثبتة، وأبعاد المحيط، ومعلومات المادة، وظروف التشغيل، والكمية. يمكن أن تساعد العينة البالية في المراجعة، ولكن يجب أن تظل قياسات المعدات جزءاً من المواصفات.
