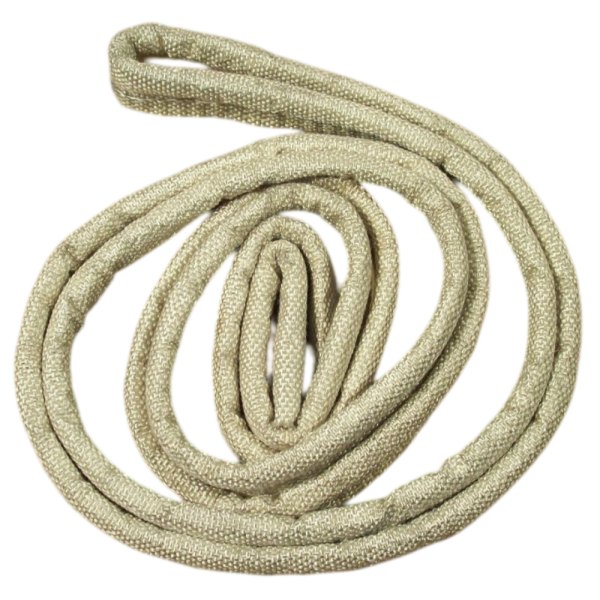

أ حشية "تادبول" لباب الفرنيجب أن تقوم بأكثر من مجرد تحمل درجة حرارة الغرفة العالية. إذ يتعين عليها الحفاظ على ضغط مفيد حول باب قد يتمدد أو يتشوه أو يتحرك أثناء دورات التسخين المتكررة، مع الحفاظ على تثبيت قسم التركيب بإحكام في الإطار.

ولهذا السبب، يجب أن يعتمد اختيار حشية الفرن على مجموعة الإحكام الكاملة: مادة الغطاء، والقلب الداخلي، وأبعاد الانتفاخ، وذيل التثبيت، والخياطة، ونطاق الضغط، ودرجة الحرارة الفعلية في موقع الإحكام.

تقوم شركة BSTFLEX بتصنيع حشيات "تادبول" عالية الحرارة وموانع تسرب "تادبول"لأبواب الأفران، ومعدات المعالجة الحرارية، والأفران الصناعية، والغرف الحرارية، وأنظمة التسخين الصناعية الأخرى. يمكن تطوير المقاطع الجانبية بناءً على الرسومات، أو أبعاد المعدات، أو عينات الحشيات الموجودة.

درجة حرارة غرفة الفرن ليست تلقائياً هي درجة حرارة الحشية

أحد أكثر أخطاء المواصفات شيوعاً هو اختيار الحشية بناءً على نقطة ضبط الفرن فقط.

قد يتم تركيب مانع التسرب خلف حافة حرارية، أو خارج منطقة الغرفة الأكثر سخونة، أو بجوار إطار معدني مبرد. وفي معدات أخرى، قد تتعرض الحشية للإشعاع المباشر، أو تسرب الغاز الساخن، أو الأسطح المعدنية المسخنة.

قبل اختيار المادة، حدد ما يلي:

• درجة حرارة تشغيل الفرن العادية
• أقصى درجة حرارة للعملية
• درجة الحرارة المقاسة أو المقدرة في موقع الحشية
• مدة التعرض للذروة
• التعرض للحرارة الإشعاعية
• التعرض المباشر للغاز الساخن
• التلامس مع المعدن المسخن
• تكرار الفتح أثناء سخونة الفرن

لا ينبغي التعامل مع قدرة تحمل درجة الحرارة لنسيج خام واحد على أنها تصنيف درجة الحرارة للحشية النهائية الكاملة.

كيفية عمل حشية "تادبول" لباب الفرن

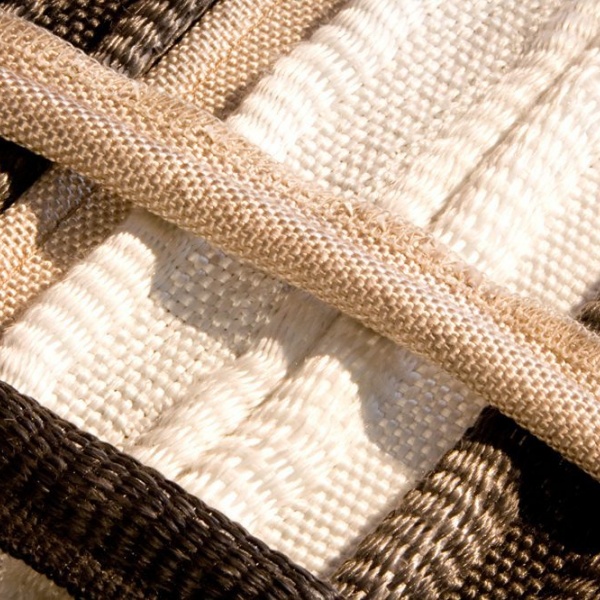

تستخدم حشية "تادبول" انتفاخاً قابلاً للضغط كقسم إحكام أساسي وذيلاً نسيجياً مسطحاً للتثبيت.

عندما يغلق باب الفرن، يتم ضغط الانتفاخ بين الباب والإطار المقابل. يتحكم القلب الداخلي في جزء كبير من مقاومة الانتفاخ للضغط وقدرته على استعادة شكله بعد فتح الباب.

يتم تثبيت ذيل التثبيت عادةً خارج منطقة الضغط الرئيسية باستخدام شريط تثبيت، أو براغي، أو مسامير، أو مشابك، أو أي نظام تثبيت آخر خاص بالمعدات.

مواد الغطاء لحشيات أبواب الأفران ذات الحرارة العالية

الألياف الزجاجية

يمكن أن تكون حشوات "تادبول" المصنوعة من الألياف الزجاجية مناسبة لتطبيقات الأفران ومعدات التدفئة حيث تقع درجة حرارة خط الختم الفعلية ضمن قدرة هيكل الألياف الزجاجية الكامل.

لا ينبغي تحديد الألياف الزجاجية القياسية تلقائيًا لمجرد أن الختم الحالي يبدو أبيض أو منسوجًا. وحيثما تكون درجات الحرارة أكثر تطلبًا، قد توفر منسوجات السيليكا أو السيراميك نقطة بداية أكثر ملاءمة.

ألياف زجاجية معالجة بالفيرميكوليت

يمكن النظر في استخدام سطح ألياف زجاجية معالج عندما يتطلب التطبيق خصائص سطحية وحرارية مختلفة عن الألياف الزجاجية غير المعالجة.

تقوم شركة BSTFLEX بتصنيع شريط حشوة "تادبول" من الألياف الزجاجية المطلية بالفيرميكوليت لتطبيقات الختم الحراري الصناعي.

يجب دائمًا التحقق من متطلبات درجة الحرارة المستمرة النهائية مقابل هيكل المادة الفعلي ومواصفات المنتج المعتمدة.

قماش السيليكا

يصبح قماش السيليكا خيارًا مهمًا عندما يتجاوز الأداء الحراري المطلوب نطاق التشغيل العملي لهيكل الألياف الزجاجية القياسي.

يمكن إقران الغطاء إما بقلب غير معدني يتحمل درجات حرارة عالية أو بقلب معدني مقوى.

بالنسبة لغطاء السيليكا ذي الدعم المعدني، راجع حشوة "تادبول" ذات درجة حرارة عالية مع غطاء من قماش السيليكا وقلب من Inconel .

حيثما يفضل استخدام هيكل داخلي غير معدني، فإن حشوة "تادبول" بقلب سيراميك مغطى بقماش السيليكا توفر مزيجًا مختلفًا من الغطاء والقلب.

نسيج السيراميك

تُستخدم هياكل نسيج السيراميك لتطبيقات الأفران والأفران الصناعية والمعالجة الحرارية الصعبة حيث تتطلب الحشوة غطاء نسيجيًا يتحمل درجات حرارة عالية.

تجمع حشوة "تادبول" بقلب سيراميك وغطاء من نسيج السيراميك بين نسيج خارجي من السيراميك وقلب داخلي من السيراميك.

للتطبيقات التي تتطلب تعزيزًا داخليًا معدنيًا، تقوم BSTFLEX أيضًا بتصنيع حشوة "تادبول" بقلب من Inconel وغطاء من نسيج السيراميك .

متى يكون استخدام قلب Inconel منطقيًا؟

لا يلزم استخدام قلب Inconel لمجرد أن الفرن يعمل في درجة حرارة عالية.

يصبح الأمر ذا صلة عندما يحتاج القلب المعدني نفسه إلى الاحتفاظ بسلوك هيكلي مفيد في ظروف حرارية صعبة أو حيث تتطلب الحشوة تعزيزًا معدنيًا داخليًا.

يجب أن يأخذ اختيار القلب في الاعتبار:

• درجة الحرارة في موقع القلب
• صلابة الانتفاخ المطلوبة
• مسافة الانضغاط
• دورات الفتح والإغلاق
• الاهتزاز الميكانيكي
• الجو المحيط بالحشوة
• فترة الصيانة المتوقعة

يجب اختيار الغطاء والقلب كنظام واحد. لا يمكن للقلب المعدني عالي الأداء أن يعوض عن نسيج خارجي غير مناسب أو مادة خياطة أو ترتيب تركيب غير ملائم.

متى يفضل استخدام قلب السيراميك؟

يوفر قلب السيراميك خيارًا غير معدني يتحمل درجات حرارة عالية داخل الانتفاخ.

يمكن إقرانها بنسيج السيليكا أو السيراميك وفقاً للسطح الخارجي المطلوب. يمكن اعتبار هذا النوع من البناء في الحالات التي يتطلب فيها التطبيق مواد ألياف ذات درجة حرارة عالية بدون قلب داخلي معدني.

لا تزال كثافة القلب وبنية الجزء المنتفخ النهائي تؤثر على سلوك الانضغاط. لا ينبغي افتراض أن حشيتين بقلب سيراميكي لهما نفس الأبعاد الخارجية تمتلكان تلقائياً نفس قوة الإغلاق.

تغليف Inconel لحشيات أبواب الفرن المعرضة للتآكل

تخلق بعض أبواب الأفران مشكلة ثانية بالإضافة إلى الحرارة: الاحتكاك الميكانيكي.

إذا لامست الحشية بشكل متكرر حافة خشنة، أو انزلقت مقابل معدن محيط، أو تعرضت لمناولة ثقيلة أثناء الصيانة، فقد يتعرض النسيج الخارجي لتآكل سطحي كبير.

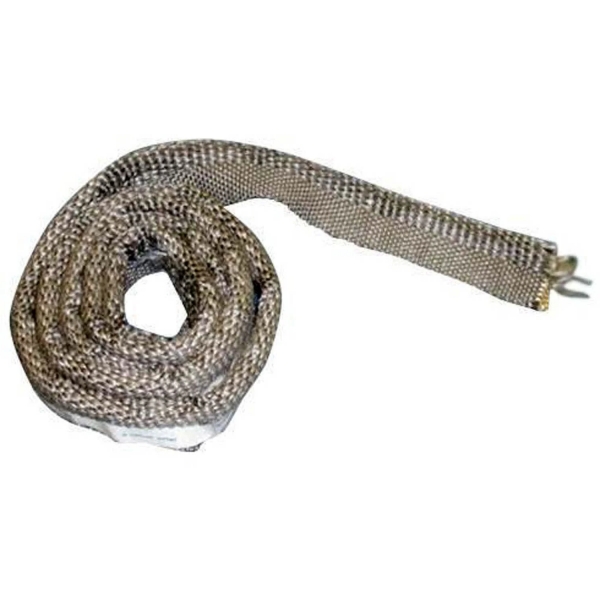

للظروف الحرارية والميكانيكية الصعبة، تقوم BSTFLEX بتصنيع حشية Tadpole بقلب سيراميكي وغطاء من نسيج السيراميك مع تغليف Inconel .

في هذا البناء متعدد الطبقات، يوفر التغليف المعدني هيكلاً واقياً خارجياً إضافياً حول نسيج السيراميك والقلب.

إضافة التعزيز لا تلغي الحاجة إلى تصحيح الحواف الحادة، أو الانزلاق المفرط، أو عدم محاذاة الباب. يجب مراجعة هندسة المعدات كلما كان التآكل شديداً.

مصفوفة اختيار حشيات الأفران ذات درجة الحرارة العالية

هذا الجدول هو دليل اختيار، وليس مخططاً عالمياً لدرجات الحرارة. تعتمد الملاءمة النهائية على درجات المواد الدقيقة وظروف التشغيل.

تشوه الباب والتمدد الحراري أمران مهمان

قد لا يحافظ باب الفرن على نفس الهندسة تماماً من بدء التشغيل البارد إلى درجة حرارة التشغيل الكاملة.

يمكن أن تتمدد الإطارات المعدنية، والهياكل المقاومة للحرارة، ومكونات التثبيت بشكل مختلف. وبالتالي قد تتغير فجوة الإحكام حول المحيط مع تسخين الفرن وتبريده.

للاستبدال أو تصميم المعدات الأصلية (OEM)، قم بالقياس أو التقييم:

• فجوة الإغلاق على البارد
• الحركة المتوقعة في الظروف الساخنة
• فجوة جانب المفصلة
• فجوة جانب المزلاج
• الفجوة العلوية والسفلية
• انتقالات الزوايا
• استواء إطار الباب

لا تحل مشكلة الباب المشوه ببساطة عن طريق اختيار حشوة ذات حجم كبير. فالضغط المفرط في أضيق نقطة يمكن أن يزيد من قوة الإغلاق ويقصر من العمر الافتراضي للحشوة.

ما مقدار الضغط الذي يجب أن تتعرض له حشوة باب الفرن؟

لا توجد نسبة ضغط عالمية موحدة لكل حشوة من نوع tadpole.

إذا كان ارتفاع الحشوة وهي حرة وارتفاعها بعد التركيب معروفين، يمكن حساب الضغط الاسمي كالتالي:

الضغط (%) = (ارتفاع الحشوة وهي حرة - ارتفاع الحشوة بعد التركيب) / ارتفاع الحشوة وهي حرة × 100

على سبيل المثال، إذا كان للحشوة المقترحة ارتفاع حر يبلغ 20 مم وكان الارتفاع بعد التركيب 15 مم، فإن الضغط البعدي المحسوب هو 25%.

هذه الحسابات تصف الهندسة فقط. وهي لا تثبت أن نسبة 25% مناسبة لتلك المادة أو ذلك القلب.

يجب التحقق من ضغط العمل الصحيح مقابل:

• هيكل القلب
• قوة الإغلاق
• الاستعادة بعد إزالة الضغط
• تفاوت الفجوة
• الدورات الحرارية
• أداء الإغلاق المطلوب

تلف حشوة باب الفرن: ما الذي يمكن أن تخبرك به الحشوة القديمة

الحشوة مسطحة بشكل دائم

قد تشير الحشوة المسطحة إلى طول فترة الخدمة، أو الضغط المفرط، أو هيكل قلب غير مناسب، أو التحلل الحراري.

لا تقم ببساطة بنسخ ارتفاعها البالي كبعد للاستبدال.

الحشوة لا تلامس أحد جانبي الباب

تشمل الأسباب المحتملة تشوه الإطار، أو حركة المفصلة، أو ضبط المزلاج، أو حجم حشوة غير صحيح، أو الضغط الدائم للحشوة القديمة.

الغطاء مهترئ أو ممزق

تحقق من وجود أدوات تثبيت حادة، أو حواف معدنية مكشوفة، أو تلامس انزلاقي، أو مناولة مفرطة قبل تغيير المادة النسيجية فقط.

خروج ذيل الحشوة من المثبت

راجع عرض الذيل، وتعشيق المشبك، وهندسة شريط التثبيت، وتباعد أدوات التثبيت.

تلف حراري موضعي

يمكن أن تشير منطقة تالفة صغيرة إلى تسرب مباشر للغاز الساخن أو بقعة ساخنة موضعية بدلاً من مشكلة في درجة حرارة المادة ككل.

كيفية قياس حشوة باب الفرن البديلة من نوع tadpole

سجل أبعاد الحشوة القديمة والمعدات.

بالنسبة للمقطع العرضي للحشوة، قم بقياس:

• ارتفاع الحشوة وهي حرة حيث يمكن تحديده
• عرض الحشوة
• عرض الذيل
• سمك الذيل
• العرض الإجمالي للمقطع الجانبي
• هيكل القلب
• مادة الغطاء

بالنسبة للفرن، سجل ما يلي:

• فجوة الإغلاق المحكمة
• تفاوت الفجوة حول الباب
• عرض شريط التثبيت
• نمط فتحات التثبيت حيثما ينطبق ذلك
• هندسة الزوايا
• الطول الإجمالي لمسار الحشية

يجب التعامل مع الحشية البالية كدليل مرجعي بدلاً من اعتبارها تمثيلاً دقيقاً للمقطع الجانبي الجديد الأصلي.

استبدال حشية باب الفرن من عينة موجودة

عندما لا تتوفر الرسومات، يمكن لـ BSTFLEX مراجعة عينة مادية جنباً إلى جنب مع معلومات التطبيق.

للحصول على دقة أفضل في الاستبدال، يرجى تقديم:

• عينة من الحشية القديمة
• صور للمقطع العرضي
• صور للمعدات
• فجوة الإغلاق المقاسة
• طراز الفرن
• درجة حرارة التشغيل
• الكمية المطلوبة
• سبب استبدال الحشية الحالية

إذا كانت سبيكة القلب أو مادة النسيج الحالية غير معروفة، فحددها على أنها غير معروفة بدلاً من تعيين مواصفات مفترضة.

تطوير حشية Tadpole لباب فرن OEM

بالنسبة للأفران الجديدة ومعدات المعالجة الحرارية، يجب أن يبدأ اختيار الحشية خلال مرحلة تصميم الباب والإطار بدلاً من البدء بعد التصنيع.

مدخلات تصميم OEM المفيدة تشمل:

تدعم BSTFLEX تطوير الملامح المخصصة، وإنتاج العينات، والتصنيع بنظام OEM من خلال خدمة تصنيع حشوات tadpole المخصصة .

اختبار النموذج الأولي قبل الإنتاج

عند إدخال مادة جديدة أو هيكل أساسي جديد، يجب أن يؤكد تقييم النموذج الأولي أكثر من مجرد الملاءمة الأبعادية الأساسية.

تحقق من:

• جهد إغلاق الباب
• التلامس حول المحيط الكامل
• الانضغاط في مواقع الفجوات الضيقة والواسعة
• ثبات الذيل
• سلوك الزوايا
• الاستعادة بعد الفتح المتكرر
• الحالة بعد التعرض الحراري التمثيلي

إذا كان للفرن متطلبات محددة لتسرب الغاز أو احتواء العمليات، فقم بتقييم الوصلة الكاملة وفقًا لمعايير الاختبار المعمول بها في المعدات.

لا ينبغي وصف حشوة tadpole النسيجية تلقائيًا بأنها مانعة لتسرب الغاز أو مصنفة للضغط دون التحقق من صحة النظام ذي الصلة.

تطبيقات حشوات tadpole لأبواب الأفران

يمكن النظر في أختام tadpole ذات درجات الحرارة العالية من أجل:

• أبواب أفران المعالجة الحرارية
• أبواب الوصول لأفران التلدين
• لوحات فحص الأفران الصناعية
• أبواب الأفران الحرارية (Kiln)
• فتحات الوصول للمعدات المقاومة للحرارة
• المعدات الحرارية لمعالجة الزجاج
• الغرف الحرارية ذات درجات الحرارة العالية
• حاويات التسخين الصناعية
• أبواب الوصول للغلايات
• أفران OEM ومعدات المعالجة الحرارية

قائمة التحقق لطلب عرض أسعار (RFQ) حشوة باب الفرن

للحصول على مراجعة فنية فعالة وعرض أسعار، أرسل:

• نوع الفرن والتطبيق
• درجة حرارة التشغيل المستمرة
• درجة الحرارة القصوى ومدتها
• درجة حرارة خط الحشوة المقدرة أو المقاسة
• ارتفاع وعرض الجزء المنتفخ (Bulb)
• أبعاد الذيل
• فجوة الإغلاق
• مادة الغطاء إذا كانت معروفة
• هيكل القلب إذا كان معروفاً
• الطول النهائي للحشية
• تكوين الزاوية أو الإطار
• الكمية المطلوبة
• رسم فني أو صور فوتوغرافية أو عينة موجودة

الأسئلة الشائعة

ما نوع الحشية المستخدمة في باب الفرن الصناعي؟

تعتمد الحشية المناسبة على درجة حرارة خط الختم، والفجوة، وحركة الباب، والضغط المطلوب. تُعد حشيات Tadpole التي تستخدم أغطية من الألياف الزجاجية أو السيليكا أو السيراميك مع قلوب ليفية أو معدنية من بين الهياكل المستخدمة لختم أبواب الأفران الصناعية.

هل السيراميك أفضل دائماً من السيليكا لحشية باب الفرن؟

لا. المادة ذات درجة الحرارة الأعلى ليست بالضرورة الخيار الأفضل تلقائياً. يجب مراعاة الغطاء، والقلب، وظروف التآكل، والمرونة، ومتطلبات الضغط، ودرجة حرارة الحشية الفعلية.

متى يجب أن أستخدم قلباً من Inconel؟

يمكن تقييم استخدام قلب من Inconel عندما تكون هناك حاجة إلى تعزيز معدني في بيئة حرارية صعبة. يجب اختياره بناءً على درجة حرارة القلب الفعلية والمتطلبات الميكانيكية بدلاً من درجة حرارة الفرن وحدها.

هل يمكن لقلب السيراميك أن يحل محل قلب Inconel؟

ليس تلقائياً. يمكن أن يكون لقلوب السيراميك والقلوب المعدنية خصائص مختلفة من حيث الضغط والاستعادة والتعزيز. يجب تقييم تغيير القلب كبنية حشية جديدة.

هل يمكن لـ BSTFLEX إعادة إنتاج حشية باب فرن قديمة؟

نعم. يمكن تطوير مقاطع بديلة مخصصة من الرسومات وأبعاد المعدات والصور الفوتوغرافية والعينات المادية. يجب تدعيم الحشية البالية بقياسات المعدات الفعلية كلما أمكن ذلك.

هل يمكن تخصيص حجم الانتفاخ وعرض الذيل؟

نعم. يمكن تصنيع أبعاد الانتفاخ وأبعاد الذيل والمقطع العام وهيكل القلب والطول النهائي وفقاً لتصميم الفرن.

اطلب حشية Tadpole مخصصة لباب الفرن

تقوم BSTFLEX بتصنيع حشيات Tadpole مخصصة لأبواب الأفران، وأختام الأفران ذات درجات الحرارة العالية، ومقاطع الحشيات البديلة لمصنعي الأفران الأصلية (OEM)، وشركات الصيانة الصناعية، ومعدات المعالجة الحرارية.

للتطبيقات ذات درجات الحرارة العالية، راجع هيكل السيليكا و Inconel، هيكل قلب السيليكا والسيراميك، هيكل غطاء السيراميك وقلب السيراميك، هيكل غطاء السيراميك وقلب Inconel، و هيكل السيراميك المعزز بـ Inconel.

أرسل إلى BSTFLEX رسم حشية الفرن الخاص بك، والعينة، وظروف التشغيل للحصول على عرض سعر.
