إحكام أطراف الأكمام المقاومة للحرائق وتثبيتها: تفاصيل تركيب تجميعات الخراطيم

تتعامل نهاية غلاف الحماية من الحريق مع وظيفتين مختلفتين: حماية حافة النسيج المكشوفة والحفاظ على الغلاف في وضعه المخصص. يمكن أن يعمل شريط ختم النهاية ومشبك التثبيت معًا، لكنهما غير قابلين للتبديل. ولا يُعد أي منهما إصلاحًا لخرطوم أو تركيب مسرب.

بالنسبة لمجمع الخراطيم، تحدد تفاصيل نهاية غلاف الحماية من الحريق المفيدة المكان الذي يتوقف فيه الغلاف، وكيفية معالجة الحافة المقصوصة، وأين يتموضع أي شريط تثبيت. يجب تسوية هذه التفاصيل قبل الإنتاج بدلاً من تركها للمثبت في نهاية العمل.

يركز هذا الدليل على التشطيب النهائي للأغلفة المصنوعة من الأنسجة الزجاجية المطلية بالسليكون ضمن نطاقBSTFLEX fire sleeve range. استستخدمه لإعداد رسم التركيب وقائمة تحقق الفحص. تكون التعليمات المعتمدة للخرطوم والغلاف والملحقات المحددة ذات أسبقية على الدليل العام.

يؤدي شريط ختم نهاية غلاف الحماية من الحريق والمشابك وظائف مختلفة

يؤدي الحفاظ على فصل هذه الوظائف إلى منع حدوث خطأين شائعين في المواصفات: اعتبار الشريط الضيق مانع تسرب نهائي كامل، أو افتراض أن لف الشريط يحل محل المثبت الميكانيكي المطلوب.

ماذا تفعل شريط ختم نهاية الغلاف المقاوم للحرارة المصنوع من السيليكون؟

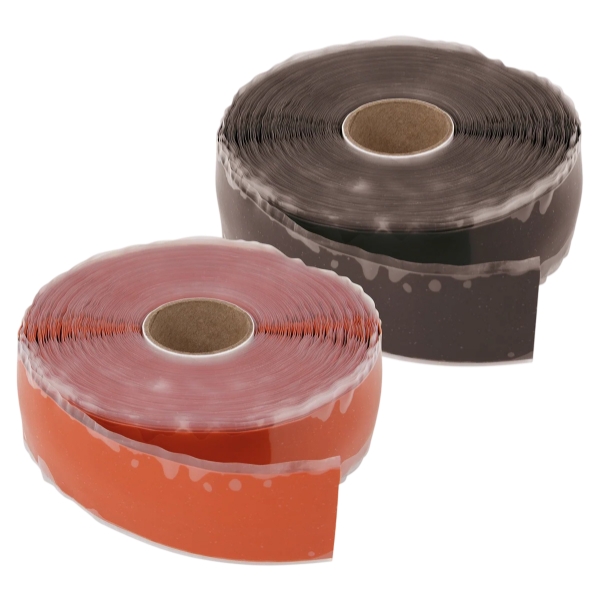

إن BSTFLEX Silicone Firesleeve Tape هو ملحق مطاطي سيليكوني ذاتي الالتصاق. تترابط طبقاته المتداخلة مع بعضها البعض بدون لاصق حساس للضغط. وهو مخصص للختم الموضعي والتعزيز داخل نظام الأغلفة المقاومة للحريق، وليس كبديل للغلاف العازل.

عند الطرف المقصوص، يوفر الشريط طبقة نهائية فوق منطقة الحافة المحددة. لا تفسر تلك المعاملة المحلية على أنها دليل على أن التجميع بأكمله مقاوم للماء، أو محكم الضغط، أو مؤهل لاحتواء تمزق الخرطوم. هذه متطلبات منفصلة.

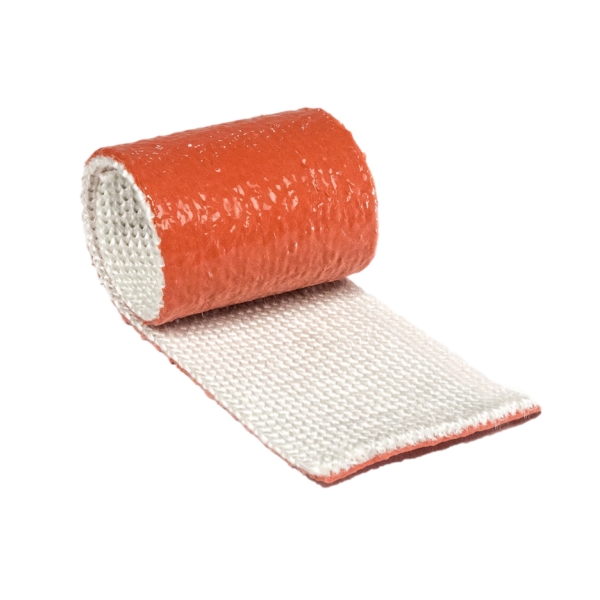

ميز أيضًا بين الشريط السيليكوني ذاتي الالتصاق وشريط الألياف الزجاجية المغطى بالسيليكون. يحتوي الأخير على تعزيز نسيجي وهو عبارة عن هيكل منتج مختلف. أمر الشراء الذي ينص فقط على "شريط حريق أحمر" يجعل المادة غير محددة.

حدد موقع الإنهاء قبل قطع الغلاف

ضع علامة على بداية ونهاية التغطية الحرارية المطلوبة على رسم تجميع الخرطوم. ثم حدد مناطق الختم والاحتجاز المسموح بها نسبة إلى التركيب. لا تستخدم مسافة عشوائية من نهاية الخرطوم كبديل لتلك التفاصيل.

حيثما يحمل الترتيب المعتمد الغلاف فوق مقبس التركيب، حدد مدى امتداده ومكانوضع المثبت. حافظ على سهولة الوصول إلى القلاووظ، ووجه الختم، ومناطق الربط بالمفتاح، وميزات الفحص وفقًا لتعليمات التجميع. لا تقم بربط مكون يجب أن يدور بنهاية مثبتة بشكل صارم.

حدد طول قطع الغلاف من الترتيب المُثبَّت المقصود. تحقق من ملاءمته على طول المسار قبل تشطيب كلا الطرفين. إن جدول أحجام الغلاف المقاوم للحريق ودليل الخلوص للتركيبات يغطي الفحوصات المنفصلة للقطر الخارجي للخرطوم وممر التركيب.

قم بتحضير التجميع والحافة المقصوصة

تأكد من وجود ظروف عمل آمنة

بالنسبة للمعدات قيد التشغيل بالفعل، اتبع إجراءات إيقاف التشغيل وعزل الطاقة الخاصة بها. تحكم في الطاقة الهيدروليكية والميكانيكية والحرارية المخزنة، وتحقق من الحالة الآمنة قبل العمل. إيقاف المضخة وحدها ليس فحص عزل كامل.

احصل على تقييم لخرطوم متسرب أو تالف قبل إضافة الحماية. يجب ألا يخفي شريط النهاية عيبًا لم يتم حله. أبعد يديك عن التوصيلات المضغوطة ولا تقم مطلقًا بفك وصلة لتحديد ما إذا كان الضغط لا يزال باقيًا.

قم بعمل قطع متحكم فيه

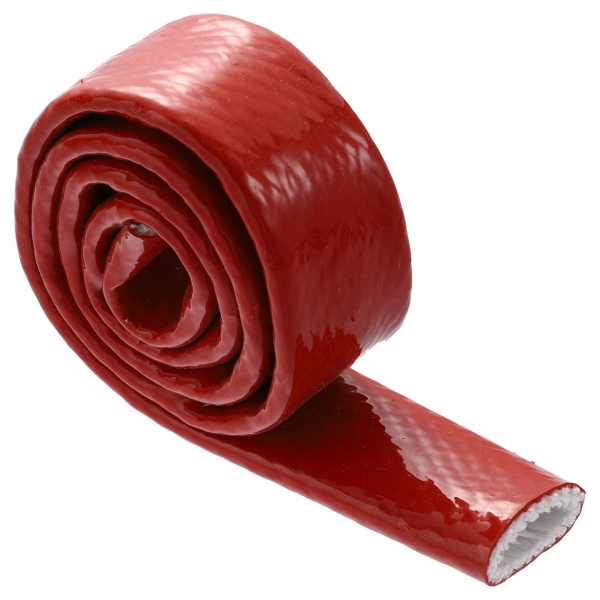

إن EFRS braided silicone fiberglass fire sleeve يمكن قطعه بالمقص. ادعم المادة وقصها إلى الطول المحدد باستخدام مقص حاد مناسب. يُفضل القطع على سطح العمل قبل التركيب بدلاً من إحضار شفرة ضد الخرطوم تحته.

افحص الحافة قبل إحكام إغلاقها. قم بإزالة مخلفات القطع السائبة دون سحب الخيوط من الغلاف. لا تحرق الحافة أو تضيف لاصقاً غير محدد لجعلها تبدو مرتبة. يجب تصحيح النهاية التالفة ضمن الطول المعتمد ومتطلبات إعادة العمل.

تحقق من تسلسل التركيب

تتطلب بعض تعليمات التجميع معالجة الحواف قبل وضع الغلاف؛ بينما تحدد تعليمات أخرى عملية تشطيب بعد ذلك. قم بتحديد التسلسل للنظام المختار. لا تقم بتغيير معالجة النهاية السائلة المعتمدة إلى شريط، أو عكس مواضع الشريط والملزمة، دون مراجعة الاستبدال.

على تجميع خرطوم جديد، حافظ على خلو الغلاف من أدوات تجميع التركيبات حتى يتطلب العملية المعتمدة وضعه. على تجميع منتهي، توقف إذا كان الغلاف لا يمكنه المرور عبر التركيبة دون تلف. لا يمكن لإحكام إغلاق النهاية تصحيح حجم غلاف غير مناسب.

كيفية وضع شريط الغلاف الحراري ذاتي الالتصاق في النهاية

ابدأ بمنطقة تطبيق نظيفة وجافة. استخدم فقط طريقة تنظيف متوافقة مع الخرطوم والغلاف والشريط. قم بحل مصدر أي تلوث بالزيت قبل اللف فوق المنطقة.

اتبع تعليمات الشريط المختار للتمدد والتداخل. حافظ على الاتصال بين الطبقات المتتالية واضغط عليها معاً. عند تغيير القطر، افحص بحثاً عن ثنيات أو التفاف يمتد عبر فجوة بدلاً من اتباع السطح. انتهِ فوق منطقة الحافة المحددة دون عرقلة ميزات العمل للتركيبة.

لا تنسخ نسبة تداخل ثابتة، أو عدد لفات، أو وقت انتظار من شريط آخر. ضع القيم المعمول بها وشروط الإطلاق للخدمة في تعليمات العمل. لا يعني السلوك ذاتي الالتصاق أن كل درجة لها نفس متطلبات التطبيق.

النظرة العامة التقنية لشريط Silicone Firesleeve Tapeنظرة عامة تقنية لشريط Silicone Firesleeve Tapeتصف دور ملحق المنتج وطريقة التطبيق العامة. اطلب تفاصيل العملية الإضافية اللازمة للإنهاء المقترح.

أين يجب تركيب مشبك الغلاف الحراري؟

ضع المشبك فقط في منطقة الاحتفاظ المحددة للتجميع. قد توفر مقبس التركيبة هذا الموقع في تصميم مععتمد؛ وليست تعليمة عالمية لكل نهاية خرطوم. لا تقم بنقل رباط إلى قسم مرن غير مدعوم ببساطة لأنه أسهل في الوصول إليه.

بالنسبة لرسم تركيب جهة تصنيع أصلية (OEM)، حدد الدعم الموجود أسفل الرباط، وعرضه، ومسافته من مرجع ثابت. وضح أيضاً ما إذا كان الرباط يوضع فوق الشريط، أو بجانبه، أو في ترتيب مؤهل آخر. تجعل هذه التفاصيل التجميع النهائي قابلاً للفحص.

حدد الأجهزة للأبعاد الخارجية للإنهاء المكتمل، بما في ذلك الغلاف وأي شريط أسفل الرباط. قطر الخرطوم الداخلي ليس مواصفات لحجم المشبك. استخدم أداة التركيب المحددة ومتطلبات الشد أو عزم الدوران لمورد الأجهزة؛ لا توجد قيمة ربط واحدة لجميع مشابك الأغلفة الحرارية.

بعد التركيب، تحقق من وجود قطع، أو قرص، أو طبقات مزاحة، أو أجهزة بارزة حادة. لا تستبدل رباط كابل بلاستيكي عام، أو سلك، أو مشبك آخر لمجرد أنه يناسب. يحتاج البديل إلى قبول لمتطلبات الاحتفاظ الفعلية ودرجة الحرارة والتعرض.

افحص النهاية النهائية، وليس فقط لون الشريط

استخدم ما يلي كقائمة تحقق مبدئية عند الموافقة على الرسم وعينة الدفعة الأولى. ضع معايير قبول قابلة للقياس حيث يتطلب التطبيق ذلك.

الفحص البصري لا يثبت تصنيف مقاومة اللهب أو يتحقق من مقاومة سائل معين. حيثما تطلبت هذه الخصائص، احصل على الأدلة التي تغطي البناء والتركيب المقترحين. لا تنقل نتيجة لجسم غلاف بمفرده إلى إنهاء منتهي مختلف دون مراجعة.

خطط للوصول بغرض الفحص للأغلفة الحرارية القابلة للإزالة

على غلاف قابل للفتح، ضع في اعتبارك تأثير معالجة النهاية على الوصول المستقبلي. يمكن أن يمنع اللف المستمر حول الإغلاق الغطاء من الفتح حتى يتم إزالة الشريط. قد يكون ذلك مقبولاً، ولكن يجب أن تحدد تعليمات الصيانة معالجة النهاية المستهلكة التي يجب تجديدها.

لا تستخدم شريط النهاية للتعويض عن إغلاق طولاني لن يتعشق بشكل صحيح. قارن تنسيقات التركيب فيدليل الغلاف الحراري القابل للإزالة للخرطوم الموجودةثم حدد تفصيل نهاية يحافظ على الوصول المقصود للخدمة.

أسئلة حول تشطيب نهايات غلاف الحماية من الحريق

هل يمكن لشريط عزل كهربائي عادي أن يحل محل شريط ختم النهاية المصنوع من السيليكون؟

لا تتعامل معهما على أنهما قابلاس للتبادل. حدد المادة المطلوبة ظروف التطبيق. المظهر المشابه أو عرض اللفة المناسب لا يثبتان سلوكاً مكافئاً في إنهاء غلاف الحماية من الحريق درجات الحرارة العالية.

هل يمنع شريط ختم النهاية تسرب السوائل بالشعرية؟

المعاملة المحددة بشكل صحيح للحافة تهدف إلى تقليل تعرض نهاية النسيج للتلوث الخارجي. تعتمد فعالية ذلك على المادة، التغطية والحالة المثبتة. إنه ليس علاجاً لتسرب السوائل من الخرطوم الموجود أسفله.

هل يحتاج كل غلاف حماية من الحريق إلى شريط ومشبك معاً؟

الإنهاء المعتمد يحدد المكونات المطلوبة. بعض الترتيبات تحدد معالجة نهاية معينة وعنصر تثبيت؛ وبناء آخر قد يستخدم تفصيلاً مختلفاً. لا تغفل الأجهزة المحددة لأن الشريط يبدو آمناً أثناء المناولة.

هل يمكن للشريط إصلاح غلاف حماية من الحريق ممزق؟

لا تفترض أن اللف المحلي يعيد الحماية الأصلية. اطلب تقييم الضرر مقابل معايير الإصلاح أو الاستبدال المعتمدة للغلاف. الاستبدال مناسب حيث لا يمكن إثبات الحالة المطلوبة.

حدد نهايات أغلفة الحماية من الحريق لإنتاج المعدات الأصلية المتكرر

يجب أن يحدد الطلب المتكرر أكثر من قطر الغلاف واللون. قم بتضمين الطول المحمي، رسم التجهيز، منطقة معالجة النهايات، مواصفات الشريط وأي أجهزة تثبيت مطلوبة. أضف درجة حرارة الخدمة، السوائل المتوقعة، معايير الفحص وصور التجميع النهائي.

بالنسبة لعروض أسعار الأشرطة، توفير العرض، طول اللفة، اللون والكمية. لتقييم متوافق للغلاف والشريط، قم بتضمين رسم التجميع المقترح والمتطلبات الحرارية ذات الصلة. هذا يمنح المشتريات والإنتاج تكوينًا محددًا للموافقة عليه.

تورد BSTFLEX أغلفة حماية من الحريق من الألياف الزجاجية المطلية بالسيليكون وشريط غلاف حماية من الحريق المصنوع من السيليكون ذاتي الانصهار. اطلب بيانات المنتج، العينات أو عرض أسعار OEMمع رسم تفاصيل النهاية بحيث يمكن تقييم المواد المقترحة كجزء من التركيب الكامل.
