شريط السلم من الألياف الزجاجية لأبواب الأفران: تباعد فتحات البراغي والتركيب

قد يتطابق شريط باب الفرن البديل مع عرض الشريط القديم، ومع ذلك قد لا يتناسب بشكل جيد حول المثبتات. غالبًا ما تكون المعلومات المفقودة هي تخطيط البراغي، أو عرض قسم السلم المركزي، أو السماكة المتاحة بعد إغلاق الباب.

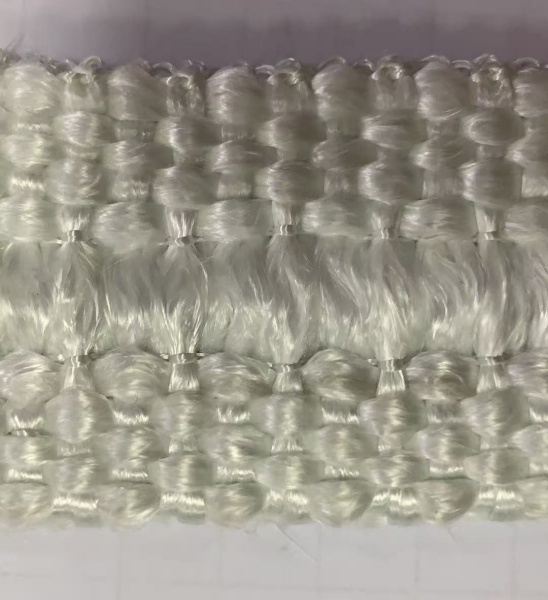

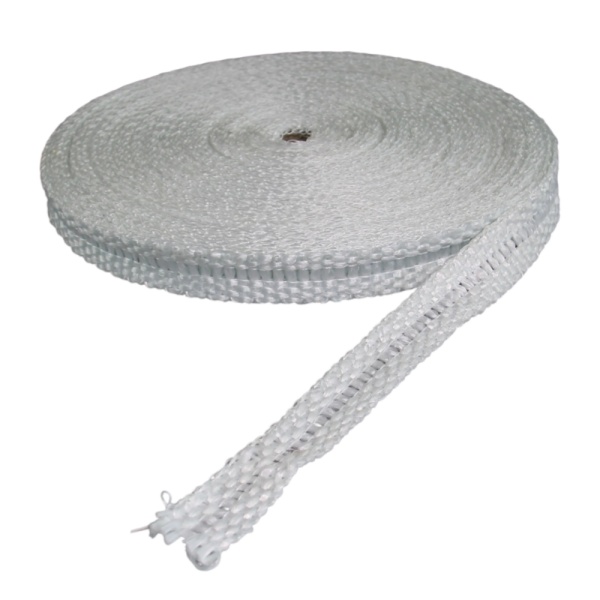

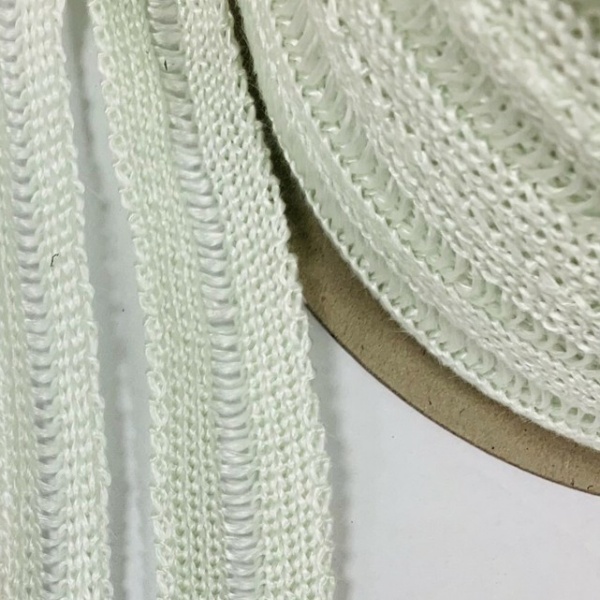

شريط السلم المصنوع من الألياف الزجاجية المنسوجة هو نسيج حراري تم حذف خيوط طولية مختارة من مركزه لاستيعاب براغي أو مسامير التثبيت.يُعرف هذا الهيكل أيضًا باسم شريط الألياف الزجاجية ذو السداة المنسدلة (drop warp) أو شريط ثقب البرغي. يساعد النسيج المفتوح في التثبيت، لكن اسم المنتج لا يحدد نمط ثقب مثقوب في المصنع.

BSTFLEX شريط سلم من الألياف الزجاجيةيتم توفيره لتفاصيل إغلاق الأفران الصناعية. استخدم رسم المعدات وعينة تمثيلية لتحديد كيفية ملاءمة الشريط وتثبيته وملامسته للسطح المقابل.

هل يحتوي شريط السلم على مسافات ثابتة لثقوب البراغي؟

هيكل السداة المنسدلة (drop-warp) لا يحدد بحد ذاته تباعدًا ثابتًا للبراغي.تباعد البراغي هو المسافة من المركز إلى المركز بين المثبتات الموجودة على المعدات. قسم السلم هو ميزة من ميزات النسيج. هذه مواصفات منفصلة.

المركز ليس بالضرورة فتحة غير مسدودة: يمكن أن تظل الخيوط العرضية عبر المنطقة التي تغيب فيها خيوط السداة الطولية. لا تفسر تكرار النسيج المرئي على أنه مسافة محددة بين الثقوب المحفورة. تأكد من هيكل المركز الفعلي وطريقة التركيب الخاصة بالشركة المصنعة.

يمكن لمنطقة التثبيت استيعاب المثبتات، لكن ذلك لا يضمن الملاءمة حول كل قطر برغي أو تباعد أو إزاحة. عندما تكون الثقوب المشكلة مسبقًا مطلوبة بدقة، حدد ذلك كمتطلب تصنيع منفصل للمراجعة. لا تفترض أن لفة شريط السلم تلبي ذلك بالفعل.

قم بقياس تخطيط المثبتات قبل اختيار الشريط

سجل الأبعاد من الرسم المعتمد أو من المعدات بعد جعلها آمنة للقياس. حدد نقطة مرجعية، مثل نهاية شريط تثبيت مستقيم، وحدد مركز كل برغي من ذلك المرجع. قم بتضمين المثبت الأول والأخير، وليس فقط المسافة المتكررة بين البراغي الوسطى.

سجل تباعد البراغي، وليس مواصفات شريط قياسية

ضع في اعتبارك شريط تثبيت مستقيم توضيحي بطول 450 مم مع خمسة مراكز براغي تقع على مسافة 25، 125، 225، 325، و425 مم من أحد الطرفين. يحتوي التخطيط على أربع فترات من المركز إلى المركز بطول 100 مم وإزاحات نهاية بمقدار 25 مم. يسجل هذا هندسة المعدات؛ ولا يحدد شريط سلم مزودًا بثقوب مثقوبة مسبقًا كل 100 مم.

بالنسبة للتباعد غير المتساوي، اذكر كل موضع مركز. بالنسبة لباب مستطيل، حدد أبعاد كل جانب وانتقالات الزاوية الخاصة به. المسافة في خط مستقيم عبر الزاوية ليست هي نفسها المسافة على طول المسار المقصود للشريط.

طابق الفتحة المركزية مع منطقة المقعد

تحقق من قسم السلم المركزي والأشرطة الجانبية المنسوجة معًا. منطقة التثبيت الأوسع ليست أفضل تلقائيًا: لا يزال الشريط يحتاج إلى مادة مدعومة كافية عند أسطح التلامس المقصودة. تحقق من أن صف المثبتات يمكن أن يتوافق مع قسم السلم بينما تظل الأجزاء المنسوجة مثبتة بشكل صحيح.

لا تسحب الشريط جانبيًا أو تمطه طوليًا لمجرد جعل عينة تجريبية تصل إلى المثبت التالي. تحقق مما إذا كان عدم التطابق ناتجًا عن هيكل الشريط، أو صف براغي مزاح، أو أبعاد المعدات. لا ينبغي التعامل مع القطع في الأشرطة الجانبية المنسوجة لجعل المثبت مناسبًا كتعديل روتيني.

راجع كيفية تأثير أجهزة التثبيت على النسيج. يجب أن يحافظ ترتيب التثبيت على المادة المقصودة بدلاً من تركيز حملها على فتحة مركزية غير مدعومة. قم بحل هذا التفصيل مع مصمم المعدات قبل الموافقة على الشريط.

افصل السماكة الاسمية عن الضغط المركب

السماكة الاسمية للشريط المنسوج الناعم ليست بالضرورة هي السماكة في مفصل مغلق ومحمل. عند مقارنة العينات، اتفق على كيفية قياس السماكة وحدد الحالة المطلوبة: كما تم توريدها، أو تحت حمل قياس محدد، أو مثبتة في التجميع.

يمكن أن يساعد الشريط القديم في تحديد المسار والهيكل، لكن سماكته البالية أو المضغوطة ليست مواصفات استبدال موثوقة بحد ذاتها. ارجع إلى الرسم الأصلي أو وافق على ملاءمة تجريبية حيث لا يتوفر المتطلب الأصلي.

لا توجد نسبة ضغط عالمية أو عزم ربط محدد بعبارة "شريط سلم من الألياف الزجاجية". ميز أيضًا بين البراغي التي تثبت الشريط والأجهزة التي تغلق الباب وتضغط الختم. اتبع متطلبات التحميل المعتمدة للتجميع؛ لا تنقل قيم العزم من جدول حشية شفة الضغط إلى شريط باب الفرن.

التركيب: تحقق من المسار بأكمله قبل التثبيت النهائي

قم بإعداد المعدات وافحص أسطح المقاعد

استخدم إجراءات العزل والتبريد والوصول الآمن المعتمدة في الموقع. قم بتأمين الأبواب أو الألواح المتحركة قبل العمل حولها. اتبع تعليمات مناولة المواد ذات الصلة عند إزالة النسيج القديم وتجهيز الشريط الجديد.

افحص أسطح التثبيت والمسامير والمثبتات بحثاً عن أي تلف أو نتوءات أو عدم محاذاة. سجل العيوب التي قد تمنع التلامس المنتظم. لا تستخدم سماكة شريط إضافية كإجراء تصحيحي غير مدروس لإطار مشوه أو إغلاق تالف.

قم بتركيب عينة تجريبية فوق العديد من أدوات التثبيت

ابدأ من نقطة المرجع المختارة وتحقق من طول تمثيلي عبر عدة مواضع تثبيت قبل قطع دفعة الإنتاج. قم بتضمين القسم الأكثر صعوبة، وليس فقط المسار المستقيم الذي يسهل الوصول إليه.

استخدم الطريقة المعتمدة من المورد لتركيب القسم الأوسط حول أدوات التثبيت. توقف إذا كان التركيب يتطلب قطع خيوط جانبية داعمة، أو إجبار الشريط على الضغط مقابل خيوط حادة، أو تمديده للوصول إلى الموضع التالي. تحقق من المحاذاة والعرض المدعوم والخلوص مع الأجهزة المخصصة في مكانها.

حدد الزوايا والنهايات والوصلات على الرسم

قسم السلم لا يحدد كيفية دوران الشريط حول زاوية الباب. جرب نصف القطر الفعلي وتحقق من وجود تجعد أو حواف مرفوعة أو مسار تلامس متقطع.

حدد ما إذا كان التجميع يستخدم أطوالاً منفصلة، أو تفصيلاً معتمداً للزاوية، أو ترتيباً مصنعاً آخر. الوصلات الطرفية والمائلة والمتداخلة ليست قابلة للتبديل: فكل منها يغير الهندسة المحلية. لا تضف تداخلاً لمجرد إخفاء فجوة إذا كان التراكم الإضافي يمنع الباب من الإغلاق بشكل صحيح.

قم بالتأمين والإغلاق باستخدام الإجراء المعتمد

بعد أن يتناسب المسار الكامل، قم بتأمين الشريط باستخدام الأجهزة المحددة وتسلسل التجميع. تحقق من بقاء الشريط في مكانه وأن المثبتات لا تقطعه أو تشوهه بشكل مفرط. أغلق الباب باستخدام إجراء الضبط والتحميل المعتمد الخاص به، ثم تحقق من التلامس حول المحيط الكامل.

حيثما يتم اقتراح وضع لاصق، قم بتأكيد هذا الخيار وحدود درجة حرارته بشكل منفصل. لا يحدد التصاق اللاصق الضغط المطلوب عند التركيب ولا يحل محل التثبيت الميكانيكي المحدد.

القدرة على تحمل درجات الحرارة لا تثبت وجود ختم محكم للغاز

تأكد من تصنيف الخدمة لهيكل الألياف الزجاجية الدقيق في موقع الشريط، بما في ذلك التشغيل العادي والذروة ومدة التعرض. لا تحدد نقطة ضبط الفرن وحدها الظروف عند شريط التلامس الخارجي. قم بتضمين أبخرة العمليات وعوامل التنظيف وأي طلاء أو لاصق في مراجعة المواد.

بالنسبة للأبواب المحكمة الغلق أو ذات الغلاف الجوي المتحكم فيه أو التي تحتوي على ضغط، استخدم تصميم الختم المؤهل ومعايير التسريب الخاصة بالمعدات. لا ينبغي افتراض أن الشريط الحراري المنسوج يوفر هذه الوظائف لمجرد أنه يتحمل درجة الحرارة.

حيثما لا يلبي هيكل الألياف الزجاجية المؤكد الخدمة المطلوبة، راجع مادة مختلفة بدلاً من الاعتماد على سماكة إضافية لرفع حد الخدمة الخاص بها. BSTFLEX شريط سلم من ألياف السيراميك هو هيكل منفصل يجب تقييمه مع متطلبات التعزيز ودرجة الحرارة والمناولة الخاصة به. إنه ليس بديلاً تلقائياً مباشراً.

اعتمد التجميع قبل التوريد المتكرر

اتفق على فحوصات القبول قبل التثبيت الأول. قد تشمل هذه المحاذاة الصحيحة لأدوات التثبيت، والموضع المحتفظ به، والسماكة المثبتة، وحركة الباب غير المعاقة، وأي أداء حراري أو تسريب محدد. لا تثبت صورة لشريط مركب بدقة كل متطلب من هذه المتطلبات.

بعد دورة تشغيل متفق عليها، قم بالفحص في فرصة صيانة آمنة بحثاً عن أي حركة أو حواف تالفة أو تغييرات في الزوايا أو الوصلات. يجب أن يتبع أي ضبط أو إعادة ربط إجراءات المعدات. سجل مواصفات الشريط المقبولة ومراجعة الرسم وطريقة التثبيت للطلبات اللاحقة.

اطلب شريط سلم من الألياف الزجاجية لتجميع باب صناعي

تدرج صفحة منتج BSTFLEX الحالية العروض من 25 إلى 150 مم والسماكات الاسمية من 1.5 إلى 6.0 مم. تأكد من التشكيلة المتاحة وهندسة القسم الأوسط لاستفسارك؛ هذه النطاقات لا تحدد درجة قياسية للمسامير ولا تضمن كل تشكيلة من العرض والسماكة.

للحصول على عرض سعر، قدم أبعاد الشريط، وطول اللفة أو القطعة المطلوبة، والكمية، وتخطيط المسامير، ورسم سطح التلامس، وظروف التشغيل. قم بتضمين القسم الأوسط المطلوب، وطريقة التثبيت، والسماكة المثبتة، وأي متطلبات لاعتماد العينات. بالنسبة لشريط ختم باب الفرن البديل أو شريط ختم باب الفرن، أضف صوراً ومرجع الجزء الحالي.
