كم الماص الأنبوبي الهجين من الألياف الزجاجية والكربونية للأنابيب المركبة

لا يزال الرسم الذي يطلب "غلافًا من الكربون/الزجاج" يثير عدة تساؤلات لدى المورد. ما هي نسبة كل نوع من الألياف في الجديلة؟ ما هو قطر الغلاف بعد تركيبه على القلب؟ في أي اتجاه يجب أن يتبع التعزيز؟ تؤثر الإجابات على نوع النسيج الذي تطلبه وعلى الرقائق التي يمكنك تصنيعها منه.

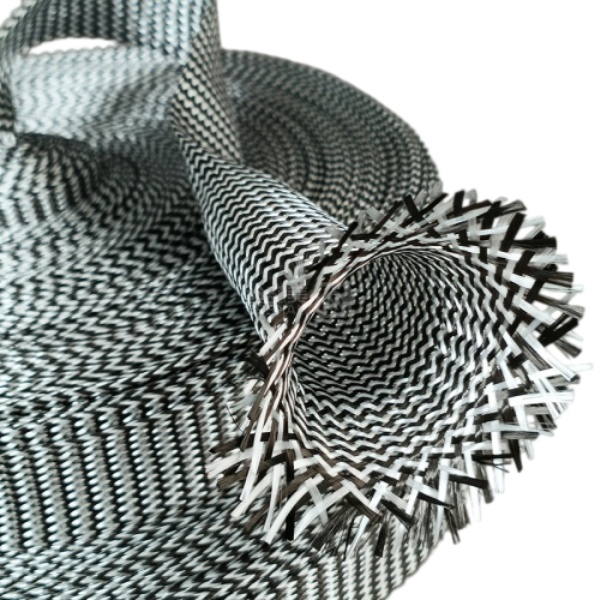

غلاف هجين من الألياف الزجاجية والكربونيجمع هذا المنتج بين خيوط الكربون والزجاج في جديلة أنبوبية. وهو عبارة عن تقوية جافة لمركب مشبع بالراتنج، حيث يتم تحديد القطر وزاوية الجديلة ونسبة الألياف وفقًا لمتطلبات المشروع. استخدم رسم القطعة وطريقة المعالجة لتحديد هذه التفاصيل قبل اختيار عينة.

ابدأ بمهمة هذه الطبقة

حدد الأحمال التي يجب أن يتحملها الأنبوب النهائي ودور الطبقة الهجينة في الرقائق. تُلف خيوط الغلاف المضفر بشكل قطري حول اللب. ويمكن أن تتغير زاوية تركيبه عند تمدد الضفيرة على مساحة أكبر أو انكماشها على مساحة أصغر. قد يحتاج التصميم الذي يتطلب تقوية طولية كبيرة إلى طبقة أخرى بألياف محورية. أما التصميم الذي يتحكم فيه الالتواء أو الانحناء أو الصدمات الموضعية، فيتطلب خطة خاصة به للتركيب والاختبار.

يمكن ترتيب خيوط الكربون والزجاج بنسب وأنماط جدائل مختلفة. ولا يُحدد وجودها في أنبوب واحد صلابة الجزء المُعالَج أو مقاومته للصدمات أو عمره الافتراضي. تعتمد هذه الخصائص على الرقائق الكاملة، بما في ذلك ترتيب الألياف والراتنج وحجم الألياف وجودة التصنيع وظروف الاختبار. حدد الأداء المطلوب على مستوى الجزء، ثم قارن تركيبات النسيج المرشحة به.

صف مزيج الألياف بطريقة تمكن المورد من البناء

قد تعني عبارة "نصف كربون، نصف زجاج" أعدادًا متساوية من خيوط الحامل، أو كتلة متساوية من الألياف الجافة، أو نمطًا بصريًا متناوبًا. هذه تعليمات مختلفة. حدد ما إذا كان الرسم يتحكم في نسبة الكربون إلى الزجاج من خلال الوزن، أو عدد الخيوط، أو تخطيط محدد. إذا كان المظهر مهمًا على السطح النهائي، فحدد الوجه الذي سيبقى مرئيًا وقدم عينة أو رسمًا مُعلَّمًا.

زوّد المورّد بأي نوع محدد من الخيوط، وحجمها، ونوع الألياف الزجاجية، والوزن الجاف المستهدف، والتفاوت المسموح به. استفسر عن الخصائص التي تُقاس على الغلاف غير المُثبّت، وتلك التي تُذكر عند قطر مُثبّت مُحدد. إذا كان المزيج المطلوب هدفًا للتطوير وليس مواصفة معتمدة، فأوضح ذلك. يسمح هذا لبرنامج العينات بمقارنة التركيبات دون اعتبار نسبة غير مُختبرة نهائية.

تحقق من مسار التثبيت الكامل

بالنسبة للأنبوب المستقيم، حدد القطر الخارجي للسطح الذي سيستقبل الغلاف والطول المراد تغطيته. أما بالنسبة للأنبوب المخروطي أو المتدرج، فحدد أصغر وأكبر قطر، وأطوال الانتقال، والأكتاف. أضف أي وصلة يجب أن يمر فوقها الغلاف الجاف، حتى لو كانت هذه الوصلة تقع خارج منطقة التعزيز النهائية.

قم بتركيب عينة قصيرة على القلب الفعلي أو على قالب تمثيلي. قد يختلف وضع الغلاف الذي يمر فوق أوسع نقطة على جزء أضيق. تحقق من وجود مناطق مفتوحة، أو خيوط متكتلة، أو توزيع غير متساوٍ للكربون/الزجاج، أو تغيرات في زاوية الجديلة. حدد موضعَي البداية والنهاية بعد التركيب، ثم قِس الطول الجاف المستهلك. يُعد هذا القياس أكثر فائدة لتحديد طول القطع في الإنتاج من الطول الاسمي للأنبوب وحده.

قم بتشغيل العينة من خلال عملية الراتنج المقصودة

أخبر المورّد ما إذا كان الغلاف سيُصنع يدويًا، أو بتقنية الحقن الفراغي، أو باستخدام عملية أخرى معتمدة. حدد نوع نظام الراتنج المستخدم، وحدد الطبقات الأخرى التي ستكون أسفل أو فوق الجديلة. تأكد من مقاس الخيوط ودرجة ترطيبها بالراتنج المُختار. يُظهر اختبار التركيب الجاف كيفية استقرار النسيج على اللب، ولكنه لا يُظهر أداء الرقائق المُعالجة.

قم بتصنيع قطعة تجريبية واحدة باستخدام الترتيب المقترح. سجّل موضع الجديلة المركبة، وامتصاص الراتنج، والمناطق التي يصعب ترطيبها، والفجوات المرئية، وحالة الأطراف المقطوعة. بعد المعالجة، افحص القطعة وقارنها بالرسم واختبارات القبول الخاصة بالمشروع. عند مقارنة مزيجين من الألياف، حافظ على ثبات هندسة اللب وظروف المعالجة حتى تُقدّم لك التجربة معلومات مفيدة حول التغيير في النسيج.

أرسل استفسارًا كاملاً

ينبغي أن يتضمن استفسار الشركة المصنعة الأصلية عن التغليف الهجين ما يلي:

• رسم توضيحي للجزء مع نطاق القطر، والوصلات، ومسار التركيب، وطول التغطية المطلوب.
• الوظيفة المقصودة للطبقة الهجينة وأي نسبة معتمدة للكربون/الزجاج، أو درجة الغزل، أو زاوية الجديلة، أو متطلبات الوزن الجاف.
• الراتنج، وتسلسل الطبقات، وطريقة التشريب، واختبارات القبول للجزء النهائي.
• طول العينة المطلوب، وكمية التجربة، وشكل اللفة أو الطول المقطوع، وكمية الإنتاج المقدرة.
• أي متطلبات تتعلق بمظهر السطح أو التعامل معه أو تغليفه والتي تؤثر على بنية الجديلة.

إذا كان التصميم المعتمد يتطلب جديلة مصنوعة من خيوط الكربون فقط، فراجعأكمام مضفرة من ألياف الكربونصفحة المنتج. إذا كانت تتطلب بشكل أساسي أليافًا تمتد على طول الأنبوب، فإنغلاف من ألياف الكربون أحادي الاتجاههذا تصميم مختلف للتقوية. اختر التصميم بناءً على رسمة الرقائق ونتائج الاختبار، وليس بناءً على تشابه أسماء المنتجات.

ناقش نموذجًا للبناء

أرسل الرسم، ومزيج الألياف المقترح، وتفاصيل العملية إلى شركة BSTFLEX. يمكننا مراجعة القطر المطلوب، وبنية الجديلة، وشكل التوريد لعينة. وافق على التركيب الجاف والتجربة العملية قبل تحديد مواصفات الإنتاج.صفحة منتج الأكمام الهجينة المصنوعة من الألياف الزجاجية والكربونهي نقطة البداية لإجراء تحقيق فني.
