وصلات التمدد القماشية لمصانع الصلب وقنوات عادم الأفران

أ وصلة تمدد قماشية لمصنع صلب يجب تحديدها بدقة لموقعها في نظام العادم. قد تنتمي الوصلة القريبة من الفرن، وقناة الاستخراج المبردة، ومدخل المروحة إلى نفس خط المعالجة، لكنها لا تتعرض بالضرورة لنفس درجة الحرارة أو الضغط أو تحميل الغبار أو الحركة.

توفر وصلات التمدد القماشية وصلات مرنة في قنوات الغاز ذات الضغط المنخفض المناسبة. وهي تستوعب التمدد الحراري المحدد وإزاحة المعدات مع الحفاظ على مانع تسرب الغاز المطلوب. في خدمة عادم الفرن، يجب أن يعمل الحزام المرن والعزل والمرفقات والحماية الداخلية معًا كمجموعة واحدة.

تقوم شركة BSTFLEX بتصنيع وصلات تمدد قماشية غير معدنية مخصصة لتطبيقات القنوات الصناعية، والهواء الساخن، والعادم، وغاز المداخن. يمكن تقييم التكوينات المستديرة والمستطيلة والخاصة بالمشروع من رسومات العميل وبيانات التشغيل.

أين توضع وصلات التمدد القماشية في قنوات مصانع الصلب

اسم المعدة هو نقطة البداية، وليس المواصفات الكاملة. حدد الوصلة على رسم المصنع واشرح ما يصل إليها أثناء التشغيل العادي، وبدء التشغيل، والإغلاق، وظروف الاضطراب المحتملة.

عادم فرن القوس الكهربائي يتطلب مراجعة خاصة بالموقع

يمكن أن يشتمل نظام إزالة الغبار من فرن القوس الكهربائي على قنوات أولية مبردة بالماء، وتبريد إضافي للغاز، واستخراج ثانوي للأبخرة، وترشيح، ومراوح سحب قسري. تؤدي هذه الأقسام وظائف مختلفة ولا ينبغي أن تخضع لمواصفة عامة واحدة لوصلة التمدد.

لا تعتبر الوصلة القماشية بديلاً تلقائيًا لقناة مبردة بالماء، أو وصلة منزلقة، أو أي مكون آخر مصمم لغازات الفرن المباشرة. يجب على مصمم النظام الموافقة على نقطة التركيب المقترحة وحدود التشغيل. درجة حرارة عملية الفرن ليست بديلاً عن درجة حرارة الغاز المقاسة أو المحسوبة عند تلك الوصلة.

وبالمثل، لا ينبغي افتراض أن وصلة تمدد القناة الثابتة تستوعب إمالة الفرن، أو رفع السقف، أو أي حركة كبيرة أخرى للمعدات ما لم يتم تضمين تلك الحركة صراحة في تصميمها.

الدورات الحرارية مهمة بقدر أهمية درجة الحرارة القصوى

بالنسبة لـ وصلة تمدد قناة الفرن، سجل كيفية تغير درجة الحرارة بدلاً من تقديم قيمتها القصوى فقط. قد يتطلب واجب العادم المستقر والوصلة المعرضة لتقلبات درجات الحرارة المتكررة تقييمات مختلفة حتى عندما تكون درجات حرارتها القصوى متشابهة.

تشمل المعلومات المفيدة درجة حرارة التشغيل العادية، ودرجة حرارة التقلب القصوى، ومدة التقلب، وتكرار التسخين والتبريد، وحركة القناة المقابلة. تجنب افتراض أن كل قناة عادم فرن تعود إلى درجة الحرارة المحيطة بعد كل دورة إنتاج.

أ وصلة تمدد قماشية ذات درجة حرارة عالية قد تستخدم العزل والحماية من الحرارة المباشرة للحفاظ على مواد منع التسرب الخاصة بها ضمن نطاق التشغيل المقصود. تعود قدرة تحمل درجة الحرارة إلى الهيكل الكامل، وليس فقط إلى القماش ذي التصنيف الأعلى المعلن عنه.

الحرارة الإشعاعية الخارجية هي مدخل تصميم منفصل

الغاز الموجود داخل مجرى الهواء ليس هو مصدر الحرارة الوحيد المحتمل. يمكن لفتحة فرن قريبة، أو سطح معدات ساخن، أو منتج مسخن أن يعرض الجزء الخارجي من العنصر المرن للإشعاع.

أبلغ عن موضع الوصلة ومسافتها واتجاهها بالنسبة لمصادر الحرارة القريبة. يمكن أن تساعد صور المعدات المحيطة في تحديد التعرض المفقود من مواصفات درجة حرارة مجرى الهواء.

يجب مراجعة أي درع أو غطاء خارجي مقترح من حيث تبديد الحرارة، وخلوص الحركة، وإمكانية الوصول للصيانة. لا تفترض أن تغليف الوصلة بالكامل بعزل إضافي سيحسن من أدائها.

للعلاقة بين درجة حرارة العملية، والعزل، ودرجة حرارة طبقة منع التسرب، اقرأ وصلات تمدد قماشية ذات درجة حرارة عالية لمجاري غاز المداخن.

الحماية من الغبار تبدأ بمسار التدفق

حيثما يحمل العادم مواد صلبة كاشطة، يمكن لبطانة أن تحمي الحزام المرن من التدفق المباشر. يعالج حاجز التراكم مشكلة مختلفة: تراكم الجسيمات في تجويف الوصلة. لا ينبغي معاملة أي من المكونين كبديل لغشاء منع تسرب الغاز.

حدد ظروف الجسيمات، واتجاه التدفق، وبيانات السرعة المتاحة. قم بتضمين الأكواع، أو المخمدات، أو تغييرات القسم القريبة في الرسم. راجع تداخل البطانة والخلوص خلال الحركة المطلوبة، وليس فقط في وضع الإغلاق.

لن يزيل الحزام الأكثر سمكاً التلامس بين المعدن والقماش أو يستعيد مساحة الحركة التي تشغلها الرواسب.

الضغط السلبي ونبض المروحة يحتاجان إلى اهتمام منفصل

يمكن للضغط السلبي أن يسحب الحزام إلى الداخل؛ ويمكن لتقلبات الضغط بالقرب من المراوح أو المخمدات أن تسبب رفرفة متكررة. يحتاج كلا الشرطين إلى تقييم جنباً إلى جنب مع هندسة الوصلة والخلوص الداخلي.

اذكر ضغط التشغيل والتصميم مع إشارته ووحداته. أبلغ عن العوامل العابرة المعروفة، وسعة الاهتزاز، والتردد حيثما توفرت. لا تفسر المرونة المرئية كدليل على أن الحزام يعمل ضمن حدود تصميمه.

قوة زنبرك القماش المنخفضة لا تعني أيضاً صفراً في التحميل على الهيكل المحيط. تظل الأحمال المتعلقة بالضغط ومتطلبات الدعم جزءاً من تصميم نظام مجرى الهواء.

اختر المواد حسب وظيفتها في الوصلة

قد يحتاج العنصر المرن إلى تعزيز، ومنع تسرب الغاز، وحماية حرارية، ومقاومة بيئية. لا يجب أن يتم توفير هذه الوظائف بواسطة نفس المادة.

دليلنا حول مواد وصلات التمدد القماشية يشرح الأدوار المختلفة لـ PTFE، والسيليكون، والألياف الزجاجية، والسيليكا. يطبق الجدول أدناه هذا التمييز على مشاريع عادم الأفران.

هذه وظائف محتملة للمكونات، وليست تسلسلاً قياسياً للطبقات أو إقراراً بأن كل نسيج مدرج مناسب لكل تطبيق في مصانع الصلب. لا ينبغي التعامل مع النسيج المنسوج غير المطلي كعازل كامل للغاز. كما يتطلب النسيج المطلي للأغراض العامة تأكيداً على ملاءمته لهيكل وصلة التمدد المقصود.

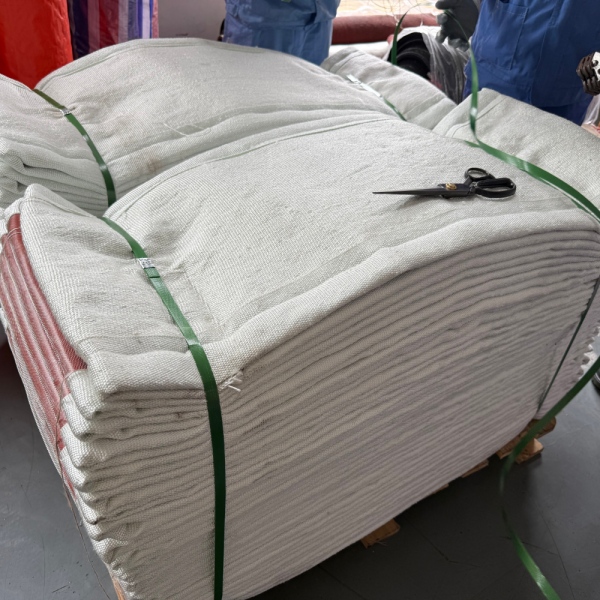

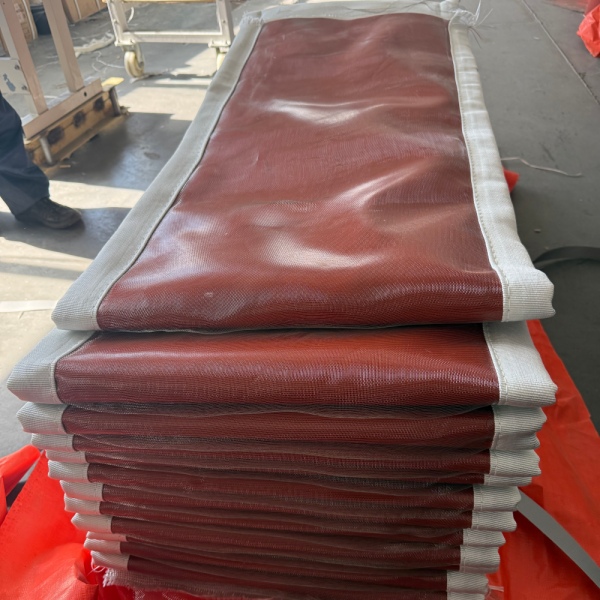

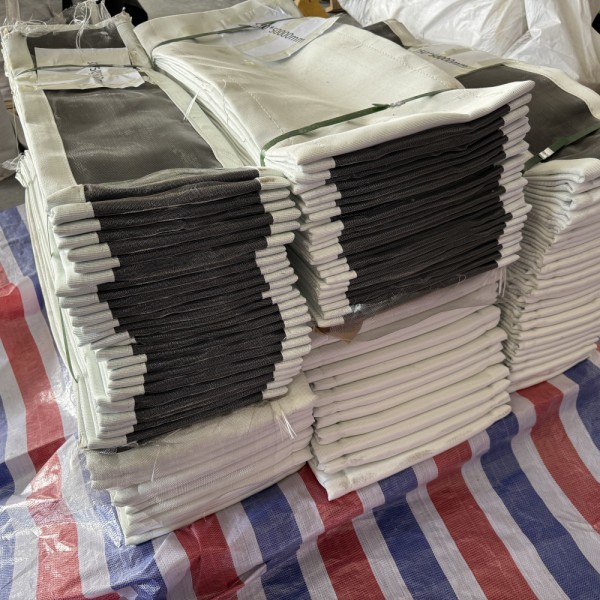

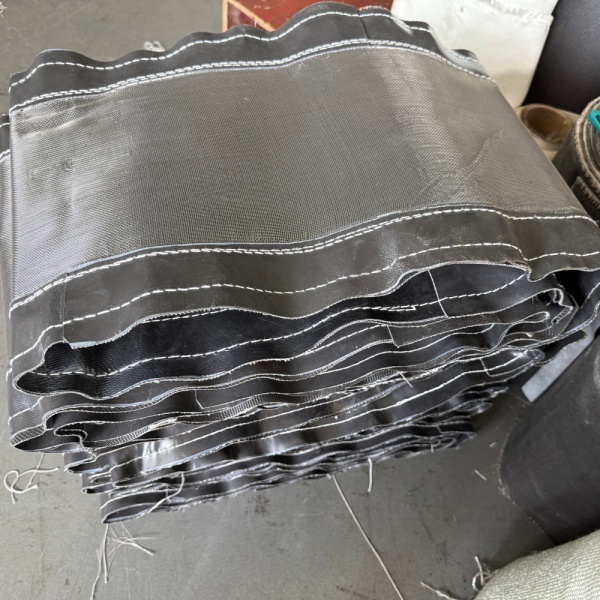

توفر شركة BSTFLEX مجموعة من الأقمشة ذات درجات الحرارة العالية. بالنسبة للوصلات المصنعة، حدد الأداء المطلوب من الحزام المجمع ودرزاته بدلاً من الاعتماد على وزن النسيج أو سمكه أو اسم الطلاء فقط.

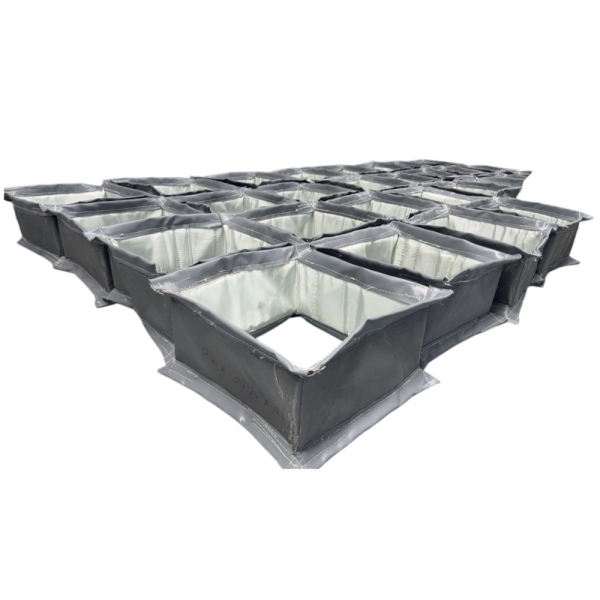

تحتاج القنوات المستديرة والمستطيلة إلى سجلات أبعاد مختلفة

تستخدم أنظمة عادم مصانع الصلب هندسات قنوات مختلفة. لا تفترض أن الفتحة مستطيلة لمجرد أن التركيب كبير الحجم.

بالنسبة للوصلات المستديرة، حدد قطر الفتحة، وقطر التثبيت، وتفاصيل الحافة، واتجاه نمط الثقوب. بالنسبة للوصلات المستطيلة، سجل العرض، والارتفاع، وهندسة الزوايا، والأبعاد ذات الصلة عند كلا الطرفين.

حافظ على فصل مسافة التوصيل المثبتة عن العرض المطور لحزام النسيج. يجب مراعاة مناطق التثبيت والجزء المرن الحر في التصميم المعتمد.

بالنسبة للوصلات المستطيلة الكبيرة، مقالتنا حول وصلات التمدد النسيجية المستطيلة لمجاري الهواء الصناعية تغطي الزوايا، وهندسة التثبيت، وخلوص البطانة بمزيد من التفصيل.

حدد الحركة من وضع تركيب متفق عليه

يجب أن يحدد متطلب الحركة الضغط المحوري والتمدد بشكل منفصل، والإزاحة الجانبية في كلا الاتجاهين العرضيين، والحركة الزاوية حول محاور محددة. اذكر الحركات التي تحدث في وقت واحد.

يختلف الضبط المسبق البارد المتعمد عن عدم محاذاة التركيب غير المتوقع. يجب تسجيل كليهما حتى يفهم المصنع وضع البداية والحركة المطلوبة أثناء الخدمة.

اطلب من مهندس نظام القنوات تحديد إزاحة التشغيل. لا تقدر قدرة حركة الوصلة من ارتخاء حزام موجود. تأكد من بقاء البطانات ومكونات العزل والهياكل المحيطة خالية طوال نطاق الحركة المعتمد.

يجب أن يعالج الاستبدال الفشل، وليس الأبعاد فقط

يكون طلب التكرار مباشراً فقط عندما تظل المواصفات السابقة مناسبة. قبل استبدال وصلة تمدد في مصنع صلب، اجمع سجل خدمتها، والصور الفوتوغرافية، وسجلات الأبعاد، وأي تغييرات في العملية منذ التركيب.

سجل الملاحظات بدلاً من افتراض السبب. التآكل بجانب البطانة، والتمزق عند المشبك، والرواسب داخل التجويف، وتغير اللون الموضعي تتطلب تحقيقات مختلفة. لن يحل النسيج ذو درجة الحرارة الأعلى بالضرورة الضرر الناجم عن التلامس أو عدم المحاذاة أو الحركة المقيدة.

لإجراءات المسح والطلب، انظر وصلات التمدد النسيجية البديلة: كيفية قياس وتحديد وصلة موجودة.

يجب إجراء الفحص العملي والتفكيك بواسطة موظفين معتمدين بموجب إجراءات العزل والوصول الآمن والتصاريح في الموقع. تأكد من ظروف درجة الحرارة والضغط الآمنة، ودعم القناة الكافي، وأي مخاطر تلوث قبل تحريك الوصلة. لا تقم بفك وصلة عادم قيد التشغيل.

المعلومات الهندسية لعرض سعر وصلة تمدد لمصنع صلب

قم بإعداد مواصفة واحدة لكل علامة معدات. حدد المعلومات المفقودة على أنها غير معروفة بدلاً من افتراض أن جميع الوصلات الموجودة على نفس خط العادم لها متطلبات متطابقة.

التصنيع المخصص وتخطيط التوقف عن العمل

تدعم BSTFLEX التصنيع القائم على الرسومات للأحزمة المرنة والتجميعات المخصصة لتطبيقات مجاري الهواء الصناعية. بصفتنا شركة مصنعة لوصلات التمدد القماشية، نقوم بتقييم الهندسة المطلوبة، وبنية المواد، ونطاق التوريد بناءً على المعلومات المقدمة للمشروع.

بالنسبة لاستبدالات التوقف عن العمل، يجب التمييز بين العنصر المرن وأي إطارات أو بطانات أو عزل أو مكونات تثبيت. اتفق على ما إذا كان الحزام سيتم توريده مفتوحاً أم مغلقاً، وكيف سيتم إتمام أي إغلاق في الموقع، وما هي الأجزاء المدرجة في عرض السعر.

قم بحل الاختلافات في الأبعاد وبيانات التشغيل المفقودة قبل الموافقة على التصنيع. يجب أن يحدد الرسم النهائي مرجع التثبيت، ومتطلبات الحركة، وبنية المواد، والوصلات بالمعدات التي سيتم الاحتفاظ بها.

طلب وصلة تمدد قماشية لمجرى عادم الفرن

بالنسبة لخط عادم جديد في مصنع صلب أو وصلة استبدال، أرسل إلى BSTFLEX موقع المعدات، والرسم، وظروف التشغيل. تتوفر تكوينات المنتج وخيارات التخصيص على صفحة وصلة التمدد القماشية المخصصة الخاصة بنا.

يتضمن الاستفسار المفيد أبعاد مجرى الهواء، ودرجة الحرارة العادية والقصوى، والضغط، وظروف الغاز والغبار، والحركة، والتعرض للحرارة الخارجية، ونطاق التوريد المطلوب. يجب أن تتضمن طلبات الاستبدال أيضاً صوراً، وسجل الخدمة، وفترة التوقف المخطط لها.
