حشوة شرغوف (تادبول) على شكل إطار صورة متصل: الأبعاد، الزوايا والتصنيع المخصص

إن حشية شرغوفية بإطار صورة لا نهائي هي مجموعة إحكام مغلقة الدائرة جاهزة مصممة لتتبع محيط معدات مستطيل، أو مربع، أو دائري، أو مخصص لتطبيق معين. بدلاً من توريد أطوال حشيات شرغوفية مستقيم وحدها للقطع والربط الميداني، يتم تصنيع القطع الجانبية في إطار كامل وفقاً لأبعاد العميل واتجاه التركيب.

يمكن للإطار المغلق أن يساعد الشركة المصنعة للمعدات الأصلية (OEM) أو فريق الصيانة في التحكم في موضع المنتفخ، وهندسة الزوايا، والتوافق العام قبل التركيب. ومع ذلك، فإن عبارة "إطار لا نهائي" لا تحدد وحدها الأبعاد، أو المواد، أو القلب، أو بناء الزوايا، أو مكان الوصلة.

يجب أن تحدد المواصفات الكاملة مرجع الإطار، وموضع المنتفخ، وذيل التثبيت، ومادة الغطاء، وبناء القلب، وهندسة الزوايا، ومساحة الانضغاط، ظروف التشغيل.

تقوم شركة BSTFLEX بتصنيع حشيات شرغوفية مخصصة وموانع تسرب شرغوفية ذات درجات حرارة عالية للأفران الصناعية، وأفران الصهر، والأفران الخزفية، والحاويات الحرارية، ومعدات الشركات المصنعة للمعدات الأصلية (OEM). يمكن تطوير القطع الجانبية للإطارات المغلقة من رسومات العملاء، أو قياسات المعدات، أو العينات المعتمدة.

ما هي الحشية الشرغوفية ذات إطار الصورة اللانهائي؟

يتم توريد الحشية الشرغوفية الخطية القياسية عادةً بطول مستقيم أو لفة متواصلة. يقوم المثبت بتقطیع المادة وتحديد كيف ستلتقي الزوايا والنهايات.

يتم توريد حشية إطار الصورة اللانهائي كقطعة جانبية مغلقة ومكتملة. بالنسبة للتجميع المستطيل، عادةً ما تتضمن أربعة أقسام مستقيمة وأربع زوايا مرتبة وفقاً لفتحة المعدات.

يمكن إنتاج الإطار المكتمل من أجل:

• أبواب الأفران المستطيلة
• لوحات الوصول لأفران الصهر المربعة
• أبواب الغرف الحرارية
• فتحات فحص الأفران الخزفية
• أغطية الوصول للغلايات
• لوحات الوصول لمجاري الهواء (دكت)
• حاويات معدات مخصصة للشركات المصنعة للمعدات الأصلية
• فتحَات المعدات الدائرية، أو البيضاوية، أو غير المنتظمة

كلمة "لا نهاية" لا تعني بالضرورة "بلا خياطة"

في فئة المنتجات هذه، تعبير "بلا نهاية" يصف بشكل عام الشكل المغلق النهائي للحشية (الگوان). ولا ينبغي تفسيره تلقائياً على أنه تركيب نسيجي خالي تماماً من الوصلات.

اعتماداً على القطاع العرضي، والمواد، وطريقة التصنيع، قد يحتوي الإطار على نقطة إغلاق هندسية واحدة أو أكثر، أو وصلات مخيطة، أو انتقالات زاوية مصنعة.

لأغراض المشتريات، يرجى تأكيد ما يلي:

• كيفية إغلاق الإطار
• موقع وصلة الإغلاق
• ما إذا كان الانتفاخ (البروز) مستمراً عبر الوصلة
• كيفية تشطيب الغطاء عند الوصلة
• ما إذا كانت الوصلة تقع على جزء مستقيم أو بالقرب من زاوية
• ما إذا كان يجب التحكم في موضع الوصلة على الرسم الهندسي

لا تصف المنتج بأنه خالي من الوصلات (بلا خياطة) ما لم يكن البناء التصنيعي الفعلي المعتمد يدعم هذا الادعاء.

إطار بلا نهاية، شكل حلقي، وحشية الشرغوف (tadpole) الخطية

يجب عدم استخدام المصطلحات بالتبادل دون رسم. قد يستخدم إطار الصورة المستطيل والشكل الحلقي الدائرى مواد الغطاء والقلب نفسها، لكنهما تتطلبان مواصفات هندسية مختلفة.

اختر أساس أبعاد إطار واحد

يكون عرض الإطار وارتفاعه غير مكتملين ما لم يتم تحديد مرجع القياس بوضوح.

على سبيل المثال، قد يصف "إطار بحجم 800 × 600 مم":

• الفتحة الداخلية الواضحة
• الافة الخارجية للحشية
• خط مركز الانتفاخ
• الحافة الداخلية للانتفاخ
• الحافة الخارجية لذيل التثبيت
• أبعاد باب المعدات بدلاً من أبعاد الحشية

هذه القيم ليست متكافئة.

يجب أن يوضح الرسم الأساس المختار باستخدام الأسهم ونقاط المرجع. لا تطلب من الشركة المصنعة استنتاج حجم الإطار المقصود من فتحة المعدات وحدها.

حدد الشكل الجانبي للشرغوف بشكل منفصل عن حجم الإطار

تُحدد أبعاد الإطار الهندسة العامة. ويُحدد المقطع العرضي للشرغوف كيفية إحكام الإطار وتثبيته.

يجب أن يتضمن الرسم المقطعي العرضي ما يلي:

• ارتفاع الجزء المنتفخ الحر
• عرض الجزء المنتفخ
• قطر الجزء المنتفخ حيث يكون المقطع دائرياً
• عرض الذيل
• سمك الذيل
• العرض الإجمالي للمقطع الجانبي
• موقع الغرزة
• اتجاه الجزء المنتفخ
• اتجاه الذيل
• اتجاه الإغلاق

لأعمال الاستبدال، استخدم دليل قياس استبدال حشية الشرغوف لتسجيل أبعاد الجزء المنتفخ، والذيل، والعرض الإجمالي، والفجوة المثبتة، والأبعاد المحيطية.

يجب إظهار اتجاه الجزء المنتفخ على الرسم

يمكن تصنيع الإطار النهائي بحيث يتموضع الجزء المنتفخ باتجاه الفتحة الداخلية، أو باتجاه المحيط الخارجي، أو على طول خط تلامس آخر خاص بالتطبيق.

قد يمتد الذيل أيضاً:

• للداخل باتجاه الفتحة
• للخارج بعيداً عن الفتحة
• باتجاه الجانب الساخن
• باتجاه الجانب البارد
• خلف شريط الاحتجاز
• في قناة تركيب تشكيلية

لا يزال الإطار ذو العرض والارتفاع الصحيحين غير صالح للاستخدام إذا كان الانتفاخ أو الذيل يواجه الاتجاه الخاطئ.

أظهر الجانب الساخن، الجانب البارد، جانب الباب، جانب الإطار واتجاه الإغلاق على الرسم متى كان الاتجاه مهمًا.

تتطلب إنشاءات الزوايا مراجعة منفصلة

تُعد الزوايا أحد الأسباب الرئيسية لتحديد إطار صور جاهز بدلاً من توريد الأطوال المستقيمة فقط.

عند زاوية 90 درجة، يكون المساران الداخلي والخارجي للنسيج بأطوال مختلفة. يجب أن ينتقل الانتفاخ وذيل التركيب حول الزاوية دون تكتل مفرط أو تمدد أو لي أو إزاحة.

يعتمد إنشاء الزاوية المناسب على:

• قطر الانتفاخ
• عرض الذيل
• مادة الغطاء
• المادة الأساسية
• كثافة النواة
• نصف قطر الزاوية الداخلية
• الخلوص الخارجي
• اتجاه الملف الشخصي
• تفاوت الإطار المطلوب

الزوايا القائمة

لا تتطلب فتحة المعدات المربعة تلقائيًا زاوية نسيج حادة ذات نصف قطر صفري. قد تحتاج الحشية إلى نصف قطر داخلي صغير أو انتقالة مصنعة لمنع التشوه.

يجب أن يوضح الرسم ما إذا كانت المعدات تتطلب:

• إطار خارجي مربع بصريًا
• نصف قطر زاوية داخلية محدد
• نصف قطر خط منتصف البروز محدد
• انتقال مائل أو مصنع
• زاوية متطابقة مع عينة الشركة المصنعة للمعدات الأصلية (OEM) الحالية

زوايا مستديرة

يمكن للزاوية المستديرة أن تقلل من حدة تغيير الاتجاه، ولكن نصف القطر الصحيح يظل معتمدًا على حجم القطاع وهيكل المادة.

قدّم مرجع نصف القطر بوضوح. يُعد كل من نصف القطر الداخلي ونصف القطر الخارجي ونصف قطر خط منتصف البروز أبعادًا مختلفة.

قبول الزاوية

أثناء اعتماد العينة، افحص ما يلي:

• استمرارية البروز عبر الزاوية
• موضع البروز بالنسبة لسطح التثبيت
• استواء الذيل أسفل أجهزة التثبيت
• تجعد الغطاء أو الشد الزائد
• حالة الخياطة
• تطابق الزاوية بعد إغلاق الباب

لا تكفي الزاوية المرتبة بصريًا إذا ابتعد البروز عن مسار الإحكام المطلوب.

يجب التحكم في موقع الوصلة

حيث تتطلب طريقة التصنيع وجود وصلة إغلاق، قد يحتاج العميل إلى تحديد منطقة وصلة مقبولة.

يجب تقييم الوصلة بالنسبة إلى:

• حركة المفصلة
• ضغط المزلاج
• الموقع الأعلى درجة حرارة
• التعرض المباشر للغاز الساخن
• الاحتكاك الميكانيكي
• انقطاعات شريط الاحتجاز
• إمكانية الوصول للفحص

قد تكون الوصلة الموضوعة في الجزء العلوي من باب أحد الأفران مقبولة، بينما قد يتطلب تصميم آخر وضع الوصلة في قسم جانبي منخفض الإجهاد.

إذا كان موقع الوصلة مهمًا، فحدده على الرسم بدلاً من السماح بتغيره بين دفعات الإنتاج.

إطارات ذات بروز واحد وبروز مزدوج وذيل مزدوج

يصف الإطار غير المنتهي شكل المحيط النهائي. ولا يقتصر الحشو على قطاع عرضي واحد.

يمكن تطوير إطار مخصص من:

• حشية شرغوفية ذات بروز واحد

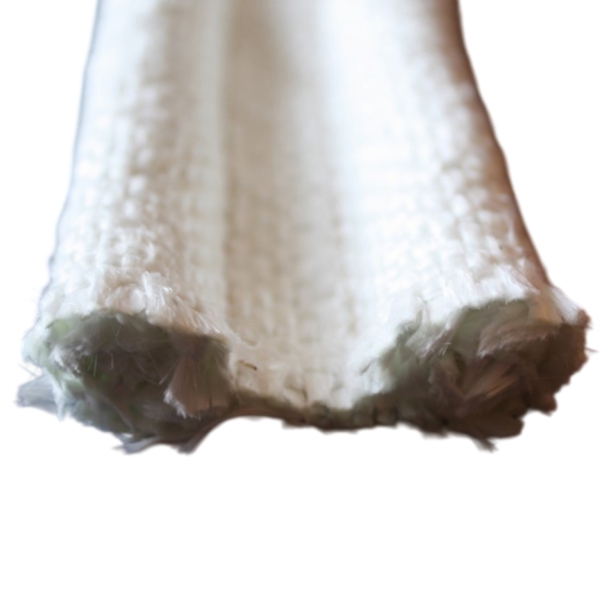

• حشية شرغوفية ذات بروز مزدوج
• حشية شرغوفية ذات ذيل مزدوج
• قطاع بروز مجوف
• قطاع بروز مقوى
• قطاع مخصص محدد للتطبيق

بالنسبة للتصميم ذي البروزين، يجب تحديد مسار كل بروز والفجوة المركبة. راجع دليل تصميم الحشية الشرغوفية ذات البروز المزدوج قبل تحويل ملف تعريف المصباح المزدوج الخطي إلى إطار مغلق.

يختلف ملف التعريف ذو الذيل المزدوج عن ملف التعريف ذو المصباح المزدوج. يجب أن يُظهر المقطع العرضي بوضوح ما إذا كان التصميم يستخدم مصباحي إحكام أو مصباحاً واحداً بذيلين للتركيب.

مواد الغطاء والقلب لإطارات الشرغوف غير المنتهية

يمكن دمج هندسة الإطار المغلق مع بنيات مختلفة للغطاء والقلب. يجب أن يعتمد اختيار المواد على درجات الحرارة الفعلية، والانضغاط، والتآكل، والتعرض للعمليات، والمتطلبات الميكانيكية.

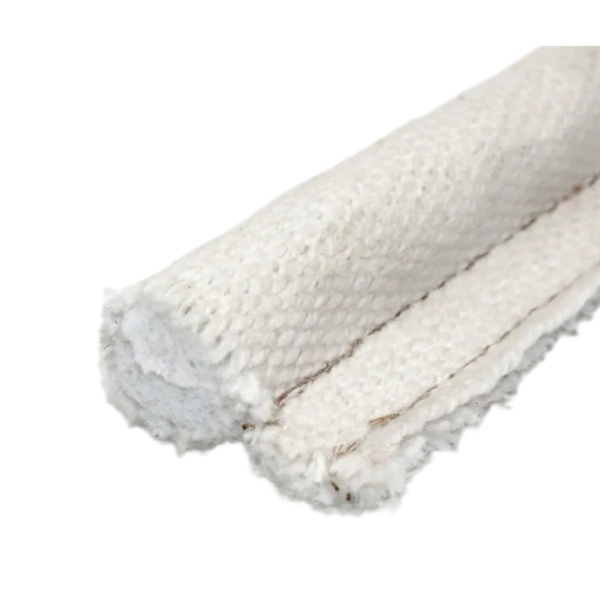

غطاء من الألياف الزجاجية مع قلب من الألياف الزجاجية

يمكن النظر في البنية المصنوعة من الألياف حيث يتطلب الأمر انضغاطاً مرناً غير معدني وكانت ظروف الخدمة التي تم التحقق منها مناسبة.

راجع جوانات شرغوف بغطاء من الألياف الزجاجية وقلب من الألياف الزجاجية كمرجع للمواد والقلب.

غطاء من الألياف الزجاجية مع قلب من الفولاذ المقاوم للصدأ

يوفر القلب المصنوع من الفولاذ المقاوم للصدأ دعماً معدنياً داخلياً واستجابة انضغاط مختلفة عن القلب المصنوع من الألياف.

راجع جوانات شرغوف بغطاء من الألياف الزجاجية وقلب من الفولاذ المقاوم للصدأ حيث يتطلب الأمر بنية داخلية معززة.

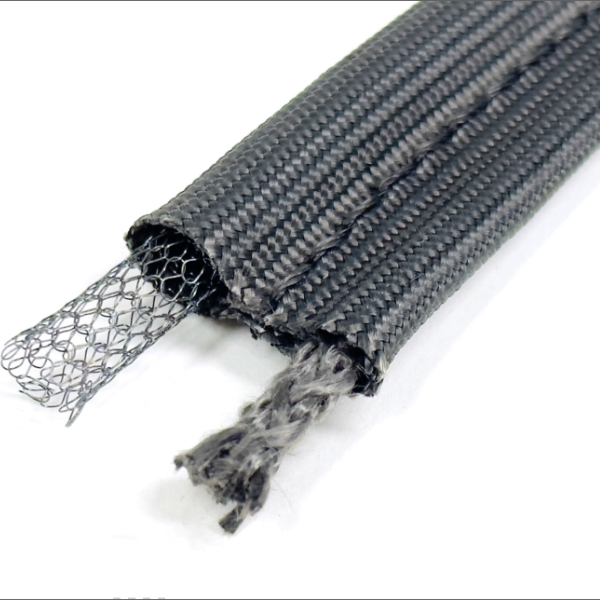

غطاء من الألياف الزجاجية مع قلب مجوف من الفولاذ المقاوم للصدأ

يوفر القلب المعدني المجوف بنية داخلية ذات مركز مفتوح. ويمكن تقييمه عندما تتطلب الجوانة تشوهاً مفيداً ضمن قوة الإغلاق المتاحة.

راجع جوانات شرغوف بغطاء من الألياف الزجاجية وقلب مجوف من الفولاذ المقاوم للصدأ .

غطاء من السيليكا مع قلب من إنكونيل

بالنسبة للتطبيقات الحرارية الأكثر تطلبًا التي تتطلب نسيجًا يتحمل درجات الحرارة العالية ودعمًا معدنيًا داخليًا، يمكن تقييم الإطار باستخدام هيكل من السيليكا وInconel.

انظر حشوة Tadpole بغطاء من نسيج السيليكا ولب من Inconel .

نسيج سيراميك مع لب سيراميك

يمكن النظر في استخدام مزيج من النسيج السيراميكي واللب السيراميكي للمعدات الحرارية ذات المتطلبات العالية التي تتطلب هيكلًا داخليًا غير معدني يتحمل درجات الحرارة العالية.

انظر حشوة Tadpole بغطاء من النسيج السيراميكي ولب سيراميكي .

توفر صفحات المنتجات هذه مرجعيات للمواد. ولا يزال الهيكل الهندسي النهائي للإطار المغلق والزوايا وبناء الوصلات يتطلب رسمًا فرعيًا وموافقة منفصلة.

يجب فحص الانضغاط حول الإطار بالكامل

يمكن أن يواجه إطار الحشوة المستطيل فجوات مركية مختلفة عند جانب المفصلة، وجانب القفل، والأعلى، والأسفل، والزوايا.

سجّل الحد الأدنى والأقصى للفجوة المغلقة حول المحيط بالكامل. لا تختر الانتفاخ بناءً على قيمة متوسطة فقط.

إذا كان ارتفاع الانتفاخ الحر والارتفاع المُرَكَّب معروفين، يمكن حساب الانضغاط الأبعادي الاسمي كالتالي:

الانضغاط (%) = (ارتفاع الانتفاخ الحر - ارتفاع الانتفاخ المُرَكَّب) / ارتفاع الانتفاخ الحر × 100

يصف هذا الحساب الانخفاض الهندسي فقط. ولا يحدد قوة الإغلاق المطلوبة أو يثبت أن الانضغاط المحدد مقبول للغطاء واللب.

أثناء اعتماد العينة، قم ببتعيير:

• جهد إغلاق الباب
• تلامس الانتفاخ على الجوانب الأربعة جميعها
• الانضغاط عند كل زاوية
• استعادة الحsيب بعد الفتح
• الاحتفاظ بالذيل
• حركة الإطار أثناء التشغيل

لا تستخدم إطاراً كبير الحجم جداً للتعويض عن تشوه الباب

لا يمكن لإطار الحشية المشكل مسبقاً تصحيح كل مشكلة في المعدات.

قبل زيادة حجم الحsيب أو تغيير أبعاد الإطار، افحص ما يلي:

• محاذاة الباب
• حالة المفصلة
• ضبط المزلاج
• استواء الإطار
• حالة شريط الاحتجاز
• الحواف الحادة
• التشوه الحراري
• تسرب الغاز الساخن المحلي

قد يؤدي الحsيب الأكبر إلى زيادة قوة الإغلاق وخلق ضغط مفرط في أضيق جزء من الإطار.

إطار الصورة عديم النهاية مقابل الحشية الخطية الموصلة في الميدان

يعتمد الاختيار الصحيح على تصميم المعدات، وقدرة التركيب، والكمية، والتحكم المطلوب في الأبعاد.

إطارات حشية الشرغوف العديمة النهاية البديلة

بالنسبة للإطار الموجود، لا تعتمد فقط على أبعاد الحشية التي تم إزالتها. قد يكون الإطار القديم ممطوطاً، أو مضغوطاً بشكل دائم، أو مشوهاً.

التوفير:

• عينة الإطار الحالي
• عينة المقطع العرضي البروفايل
• أبعاد فتحة المعدات
• أبعاد خط تلامس المصباح
• أبعاد شريط التثبيت
• أنصاف أقطار الزوايا
• موقع الوصلة
• قياسات الفجوة المغلقة على البارد
• درجة حرارة التشغيل
• صور توضح اتجاه التركيب

قم بتسمية كل بعد وفقًا لمدرسه أو مصدره:

• رسم OEM الأصلي
• حشية احتياطية غير مستخدمة
• عينة حشية تالفة أو مستعملة
• قياس المعدات
• قيمة مقدرة أو غير مؤكدة

عملية تطوير OEM

ت يدعم BSTFLEX التطوير القائم على الرسم من خلال تصنيع حشيات التادبول المخصصة الخدمة.

يمكن أن يتضمن تسلسل التطوير النموذجي ما يلي:

1. مراجعة التطبيق ودرجة الحرارة
2. تأكيد المقطع العرضي الجانبي
3. تأكيد مرجع الإطار والهندسة العامة
4. مراجعة اتجاه الانتفاخ والذيل
5. اختيار مادة الغطاء والقلب
6. مراجعة بناء الزوايا والوصلات
7. تصنيع إطار نموذج أولي
8. تقييم ملاءمة العميل وضغطه
9. الموافقة على الرسم أو العينة
10. إنتاج الدفعات

يجب أن يعتمد الإنتاج على رسم معتمد أو عينة معتمدة أو مرجع رئيسي متفق عليه بدلاً من وصف غير رسمي لحجم الإطار.

فحص النموذج الأولي والقبول

قبل الموافقة على الإطار للإنتاج، افحص النموذج الأولي مقارنة بالرسم والمعدات.

حيثما توجد للمعدات متطلبات محددة للتسرب، أو الكفاءة الحرارية، أو احتواء العمليات، قم بإجراء اختبار النظام المطبق. لا يُثبت التلامس البصري وحده الأداء المحكم ضد الغازات أو المقاوم للضغط.

تطبيقات حشوات الشرغوف ذات الإطار المغلق (Picture Frame Tadpole Gaskets)

يمكن النظر في استخدام حشوات الشرغوف ذات الإطار المغلق المخصصة من أجل:

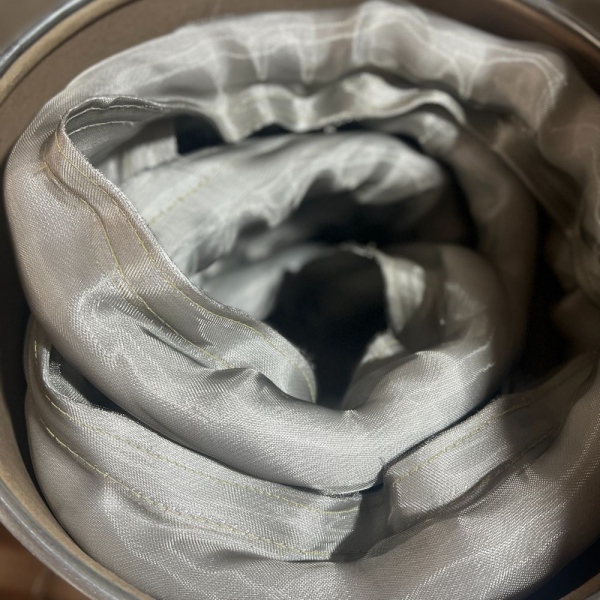

• أبواب الأفران الصناعية الدفعية
• أبواب أفران الطلاء المسحوق
• أبواب دخول الأفران الكبيرة (Walk-in)
• أبواب أفران المعالجة الحرارية
• لوحات الوصول إلى الأفران الصناعية (Kiln)
• أبواب فحص الغلايات
• أبواب الغرف الحرارية
• أغطية الوصول إلى مجاري الهواء
• لوحات معدات مكافحة التلوث
• الحاويات ذات درجات الحرارة العالية
• معدات التدفئة للشركات المصنعة للمعدات الأصلية (OEM)

لاختيار مواد الأفران الصناعية والقلب، راجع دليل حشوات الشرغوف لأبواب الأفران الصناعية.

قائمة التحقق لطلب عرض أسعار إطار حشوة الشرغوف المغلقة

الأسئلة الشائعة

هل حشية الشرغوف (tadpole) المغلقة بلا نهاية خالية تماماً من الفواصل؟

ليس بالضرورة. تعبير "بلا نهاية" يصف عادة الشكل النهائي مغلق الحلقة. قد يتضمن التصنيع التعديلي وصلة أو درز إغلاق هندسي. أكد التصميم الفعلي قبل وصف الإطار بأنه خالي من الفواصل.

هل يجب أن أُحدد أبعاد الإطار الداخلية أو الخارجية؟

يمكن استخدام أي منهما إذا تم تحديد المرجع بوضوح. أبعاد خط منتصف المنتفخ مفيدة أيضاً. يجب أن يُظهر الرسم مرجع القياس بدلاً من توفير عرض وارتفاع غير محددين.

هل يمكن للإطار المغلق استخدام شكل منتفخ مزدوج؟

نعم، يمكن تطوير إطار مغلق مخصص من شكل منتفخ مزدوج عندما توفر المعدات مساري اتصال مدعومين. يجب تحديد مساري المنتفخ والتباعد والزوايا والفجوات المثبتة.

هل تستطيع BSTFLEX إعادة إنتاج حشية إطار صور موجودة؟

نعم. يمكن استخدام إطار موجود، وعينة شكل جانبي، ورسم المعدات والأبعاد المثبتة لتطوير البديل. يجب تعزيز الإطار البالي بقياسات المعدات الفعلية.

هل يمكن أن يكون الإطار مستديراً أو بيضاوياً؟

نعم. يمكن تطوير حشوات الشرغوف مغلقة الحلقة بأشكال مستطيلة، أو دائرية، أو بيضاوية، أو بتصميمات مخصصة، وفقاً للشكل الجانبي، والمادة، وهندسة الانحناء، ومراجعة التصنيع.

ما هي المواد المتاحة؟

يمكن أن تشمل الإنشاءات المتاحة أغطية من الألياف الزجاجية، والسيليكا، والسيراميك، والنسيج المطلي مع خيارات قلب من الألياف، أو الحبال، أو الفولاذ المقاوم للصدأ، أو الشبكة المجوفة، أو السيراميك، أو Inconel. يعتمد الاختيار النهائي على بيئة التشغيل الكاملة.

هل يمكن توفير الإطار لإنتاج المعدات الأصلية (OEM)؟

نعم. بعد الموافقة على العينة والرسم، يمكن تصنيع أشكال الإطارات المخصصة لتوريد الدفعات وتوريد المعدات الأصلية المتكرر.

اطلب حشية شرغوف بإطار صور مغلق مخصص

تصنع BSTFLEX حشوات شرغوف بإطار صور مغلق، وموانع تسرب شرغوف مغلقة الحلقة، وأشكال حشوات مخصصة الشكل لمعدات الشركات المصنعة للمعدات الأصلية ومشاريع الاستبدال الصناعية.

أرسل رسم الإطار الكامل مع الشكل الجانبي المقطعي، واتجاه المنتفخ، وهندسة الزوايا، ومتطلبات المواد، والفجوة المثبتة، ودرجة حرارة التشغيل والكمية المطلوبة.

بالنسبة لمشاريع الاستبدال، قم بتضمين الصور وعينة حشية موجودة إن وجدت، ولكن قم بتوفير أبعاد المعدات الفعلية أيضاً لأن الإطار المستخدم قد يكون ممتداً بالفعل أو مضغوطاً بشكل دائم.

اتصل بـ BSTFLEX للحصول على عرض سعر لحشية شرغوف إطار صور بلا نهاية مخصصة.
