حشية ذات ذيل مزدوج على شكل شرغوف: تصميم التركيب، الأبعاد وتطبيقات الشركات المصنعة للأجهزة الأصلية (OEM)

إن حشوة شرغوفية ذات ذيل مزدوج تتميز بوجود بصيلة إحكام قابلة للانضغاط موضوعة بين ذيلي تثبيت مسطحين. تشكل البصيلة تلامس الإحكام، بينما يمتد الذيلان من كلا جانبي البصيلة ويوفّران منطقتين للتثبيت الميكانيكي.

يختلف هذا الشكل عن حشوة البصيلة المزدوجة. فالتركيبة ذات الذيل المزدوج لها بصيلة إحكام واحدة وحافتا تثبيت. أما تركيبة البصيلة المزدوجة فلها بصيلتان قابلتان للانضغاط متصلتان بواسطة قسم من النسيج.

يمكن أن يكون ترتيب الذيل المزدوج مفيداً عندما يريد مصمم المعدات أن تكون البصيلة متمركزة بين سطحي تثبيت، أو يتطلب ربطاً على جانبي خط الإحكام، أو يحتاج إلى توزيع حمل التثبيت على مساحة أوسع.

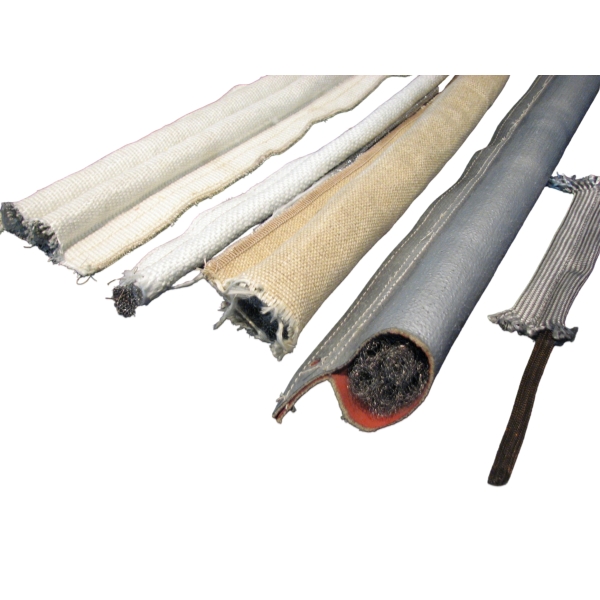

تُصنّع BSTFLEX الحشوات الشرغوفية المخصصة وموانع التسرب الشرغوفية ذات درجات الحرارة العالية باستخدام أقمشة تغطية مختلفة، وقلوب داخلية، وأبعاد للبصيلات، وتكوينات لأذيال التثبيت للأفران الصناعية، وأفران الصهر، وأقمائن الحرق، ولوحات الوصول، ومعدات الحرارة التابعة للشركات المصنعة الأصلية (OEM).

ما هي الحشوة الشرغوفية ذات الذيل المزدوج؟

تحتوي الحشوة الشرغوفية القياسية ذات الذيل الفردي عادةً على بصيلة واحدة وذيل مسطح واحد يمتد من جانب واحد من الشكل.

يضع شكل الذيل المزدوج البصيلة بين قسمي تثبيت:

قد يكون الذيلان متساويين في العرض، أو يمكن تصنيعهما بأبعاد مختلفة عندما يكون ترتيب التثبيت غير متماثل.

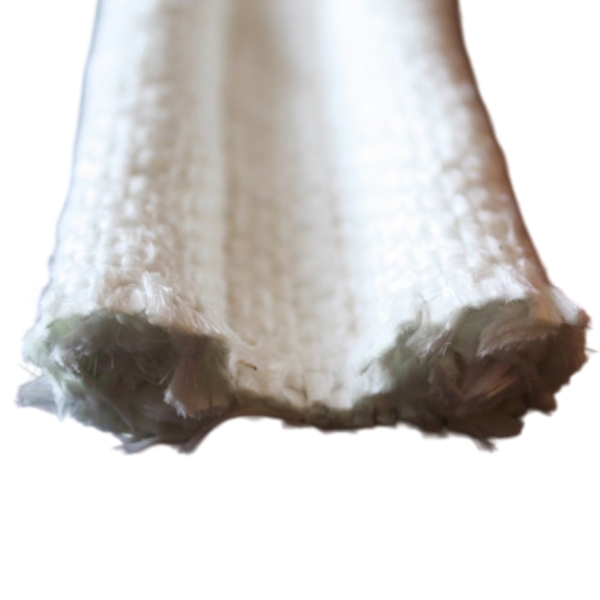

الذيل المزدوج ليس هو نفسه الانتفاخ المزدوج

لاختيار المقطع ذي المصباحين، راجعدليل تصميم شريط الحشية على شكل أباؤوص مزدوج الانتفاخ.

لماذا تستخدم ذيلي تركيب؟

يجب أن يؤدي الذيل الثاني غرضاً محددًا للتركيب أو التصميم. ولا ينبغي إضافته فقط لجعل الحشية تبدو أوسع أو أثقل.

يمكن النظر في استخدام تصميم ذو ذيل مزدوج عندما:

• يجب أن يظل الجزء المنتفخ مركزاً بين لوحي تثبيت
• تستخدم المعدات عناصر ربط على كلا جانبي خط الإحكام
• تكون هناك حاجة لتوزيع حمل التركيب على الجانبين
• يتطلب التصميم ملف تعريف حشية متماثلاً
• لا يمكن لذيل واحد بمفرده توفير مساحة تركيب كافية
• يتم تركيب الحشية بين سطحين هيكليين
• يجب أن يقاوم ملف التعريف التدحرج أو الحركة الجانبية
• يحدد رسم الجهة المصنعة للأجهزة الأصلية بالفعل شفتي تركيب

لا ينتج الذيلان إحكاماً أفضل تلقائياً. يحدث فعل الإحكام الأساسي في الجزء المنتفخ. يقوم الذيلان بتحديد موقع الحشية وتثبيتها ولكن يجب ألا يمنعا الجزء المنتفخ من الانضغاط بشكل صحيح.

ترتيبات التركيب الشائعة ذات الذيل المزدوج

لوحات احتجاز ثنائية الجانب

يمكن وضع كل ذيل أسفل لوحة احتجاز منفصلة. يمكن أن يساعد هذا الترتيب في إبقاء الانتفاخ في المنتصف وتقليل الحركة الجانبية.

يجب أن يوضح الرسم:

• عرض لوحة الاحتجاز
• المسافة بين لوحات الاحتجاز
• تباعد المثبتات
• تداخل الذيل أسفل كل لوحة
• الخلوص بين اللوحات والانتفاخ
• تشطيب حافة اللوحة

يجب ألا تقطع حواف اللوحة الغطاء أو تقيد الحركة الطبيعية للانتفاخ.

لوحة احتجاز عريضة فردية

يمكن أحيانًا للوحة واحدة أن تغطي كلا الذيلين مع ترك الانتفاخ مكشوفًا من خلال فتحة مركزية أو خلوص مصمم.

يتطلب هذا التكوين تحكمًا دقيقًا في الأبعاد. يجب أن تأمين لوحة الاحتجاز الذيلين دون الضغط مباشرة على الانتفاخ ما لم يكن الجهاز مصممًا خصيصًا لهذا التلامس.

المسامير أو البراغي أو البرشام عبر كلا الذيلين

يمكن تثبيت الذيلين مباشرة بالهيكل الداعم.

حيثما تكون الثقوب مطلوبة، حدد:

• قطر الثقب
• تباعد الثقوب
• المسافة من الانتفاخ
• المسافة من حافة الذيل
• ما إذا كانت الثقوب مورّدة بواسطة BSTFLEX أو يتم صنعها أثناء التثبيت
• ما إذا كانت الحلقات المعدنية أو التعزيزات الأخرى مطلوبة

عناصر التثبيت الموضوعة بشكل قريب جداً من الجزء المنتفخ يمكن أن تتداخل مع الانضغاط أو تلحق الضرر بالقلب.

التركيب في قناة أو فتحة

يمكن أن ينزلق ذيل واحد أو كلاهما داخل قناة أو فتحة مشكلة.

بالنسبة للتركيب في قناة، يرجى توفير ما يلي:

• عرض القناة
• عمق القناة
• خلوص الدخول
• سمك الذيل
• طول الإدخال المطلوب
• الطريقة المستخدمة لمنع الحشية من الخروج عن المجرى

تحديد كلا عرضي الذيل بشكل منفصل

لا ينبغي تحديد حشية ذات ذيل مزدوج بناءً على "عرض ذيل" عام واحد فقط.

يجب أن يُظهر الرسم المقطعي العرضي:

• عرض الذيل الأيسر
• عرض الذيل الأيمن
• سمك الذيل الأيسر
• سمك الذيل الأيمن
• ارتفاع البصلة
• عرض البصلة
• عرض المقطع العرضي الكلي
• مواقع الغرز
• خط مركز البصلة
• اتجاه الإغلاق

حتى عندما يكون المقصود أن يكون كلا الذيلين متساويين، قم بوضع أبعاد لهما بشكل مستقل على الرسم المعتمد.

ملفات تعريف الذيل المزدوج المتماثلة مقابل غير المتماثلة

ذيل مزدوج متماثل

يحتوي الملف التعريفي المتماثل على ذيلين لهما أبعاد متساوية أو متساوية اسمياً.

يمكن أن يبسط هذا البناء عملية التوجيه حيث يستخدم كلا الجانبين نفس ترتيب التثبيت. يجب أن يحدد الرسم مع ذلك الجانب الساخن واتجاه التركيب إذا لم يكن الغطاء، أو الطلاء، أو الخياطة متماثلاً.

ذيل مزدوج غير متماثل

يحتوي الملف التعريفي غير المتماثل على ذيلين بعروض أو سماكات أو وظائف تثبيت مختلفة.

على سبيل المثال:

• قد يستقر أحد الطرفين تحت شريط تثبيت عريض
• قد يتناسب الطرف الآخر مع قناة ضيقة
• قد يحتوي أحد الطرفين على ثقوب للمثبتات
• قد يعمل الطرف المقابل بشكل أساسي شفة تثبيت
• قد يتطلب أحد الجانبين خلاء أكبر من المصباح

بالنسبة للتصميم غير المتماثل، حدد بوضوح اتجاه اليسار/اليمين أو الداخل/الخارج أو الجانب الساخن/الجانب البارد.

موضع المصباح هو بُعد حرج للشركة المصنعة الأصلية

يمكن أن تتمتع الحشية بالعرض الإجمالي الصحيح ومع ذلك تفشل في المحاذاة مع مسار الختم المقصود.

يجب أن يحدد الرسم موضع المصباح بالنسبة إلى:

• ألواح التثبيت
• خط منتصف وسيلة التثبيت
• فتحة المعدات
• سطح تلامس الباب
• الحافة من الجانب الساخن
• الحافة من الجانب البارد
• مرجع التركيب

لأعمال الاستبدال، قم بحديث/قياس خط تلامس المعدات بدلاً من افتراض أن الانتفاخ الكتيم القديم يظل في موضعه الأصلي.

لا تثبت الانتفاخ الكتيم باستخدام أذيال التركيب

يجب أن يعمل نظام التثبيت على تأمين الأذيال مع ترك الانتفاخ حرًا لأداء وظيفة الإحكام الخاصة به.

تشمل مشكلات التركيب الشائعة ما يلي:

• ضغط ألواح التثبيت على الانتفاخ
• مرور وسائل التثبيت عبر القلب
• انطواء مادة الذيل أسفل الانتفاخ
• قطع حواف اللوح للغطاء القماشي
• عدم وجود خلوص كافٍ لانضغاط الانتفاخ
• سحب الأذيال للانتفاخ بعيدًا عن خط التلامس
• التواء المقطع بسبب عدم تساوي حمل التركيب

ينبغي أن يؤكد التركيب النموذجي الأول أن شد وسائل التثبيت لا يغير الموضع المخصص للانتفاخ أو يحمّله مسبقًا قبل إغلاق الباب.

مواد الأغطية لحشوات شرائط التثبيت ثنائية الذيل

يمكن تصنيع هندسة الذيل المزدوج باستخدام أغطية قماشية مختلفة. يجب أن يعتمد اختيار المواد على درجات الحرارة والتعرض في موقع الحشية بدلاً من اسم المعدة وحدها.

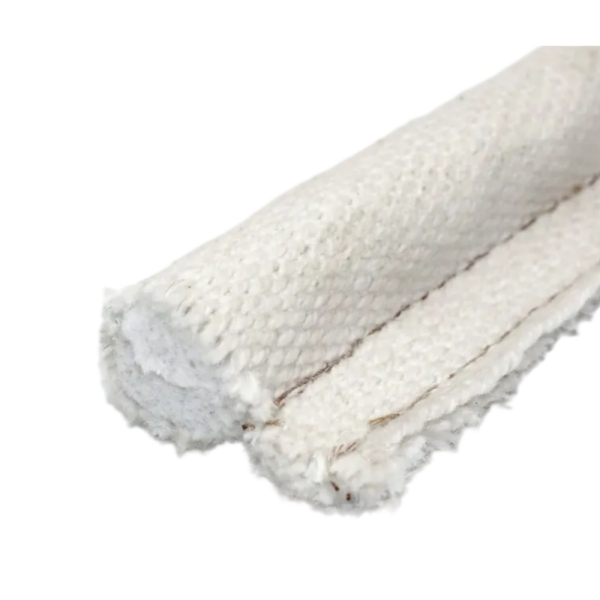

غطاء من الألياف الزجاجية

يمكن اعتبار الألياف الزجاجية مناسبة لأبواب الأفران الصناعية، وفتحات الوصول، والمعدات الحرارية الأخرى عندما تكون ظروف التشغيل المتحقق منها ملائمة لبناء الألياف الزجاجية بالكامل.

تشمل إنشاءات الألياف الزجاجية الحالية من BSTFLEX ما يلي:

• حشية tadpole بغطاء من الألياف الزجاجية وقلب من الألياف الزجاجية
• حشية tadpole بغطاء من الألياف الزجاجية وقلب من الفولاذ المقاوم للصدأ
• حشية tadpole بغطاء من الألياف الزجاجية وقلب مجوف من الفولاذ المقاوم للصدأ

توفر هذه الصفحات مراجع للأغطية والقلوب. لا يزال شكل الذيل المزدوج يتطلب رسمًا مخصصًا منفصلاً.

غطاء من قماش السيليكا

يمكن تقييم قماش السيليكا عندما تتطلب التطبيقات بناءً نسيجياً أعلى درجات الحرارة.

للتعرف على التسليح الداخلي المعدني، راجعحشية tadpole بغطاء من قماش السيليكا وقلب من Inconel.

غطاء من القماش السيراميكي

يمكن اعتبار القماش السيراميكي مناسباً لتطبيقات الأفران والأفران الخزفية وتطبيقات المعالجة الحرارية الصعبة.

للتعرف على مرجع لقلب سيراميكي غير معدني، راجعحشية tadpole بغطاء من القماش السيراميكي وقلب سيراميكي.

أغطية نسيجية مطلية

يمكن تقييم الإنشاءات المطلية بالسيليكون، أو المطلية بـ PTFE، أو المعالجة بالفيرميكوليت، أو المطلية بالألومنيوم حيثما يتطلب التطبيق خصائص سطحية محددة.

ينبغي عدم اختيار الطلاء بشكل مستقل عن درجة الحرارة، والمرونة، والتعرض للمواد الكيميائية، ومتطلبات التركيب.

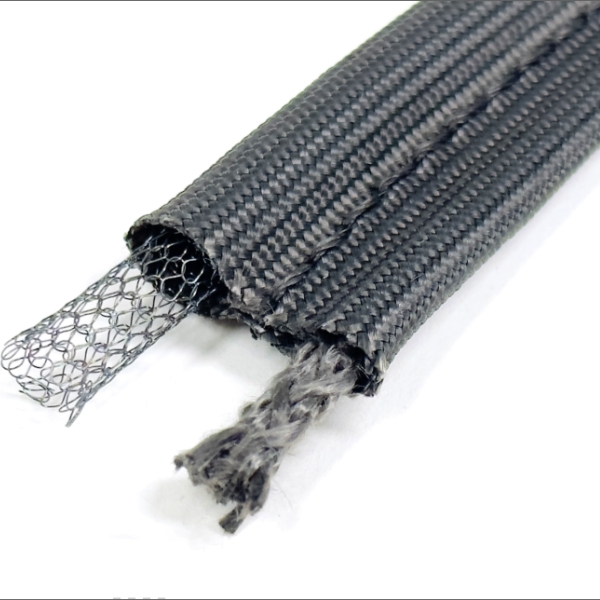

خيارات القلب لتصميم ذو ذيل مزدوج

عدد الذيول لا يحدد نوع القلب.

تشمل الإنشاءات الداخلية المتاحة ما يلي:

• قلب من ألياف الألياف الزجاجية
• قلب من حبل الألياف الزجاجية
• قلب من حبل السليكا
• قلب من ألياف السيراميك
• قلب شبكي من الفولاذ المقاوم للصدأ
• قلب مجوف من الفولاذ المقاوم للصدأ
• قلب شبكي من إنكونيل
• قلوب مدعمة خاصة بالتطبيقات

قد يوفر تصميم قلب الحبل بنية داخلية قائمة على الألياف، بينما يوفر القلب الشبكي المعدني مزيجاً مختلفاً من التدعيم وسلوك الانضغاط.

للتعرف على مصطلحات قلب الحبل واختيار المقاس، راجع دليل اختيار حبل حشية تادبول .

انضغاط حشية الذيل المزدوج

الذيلان لا ينشئان مانع التسرب الأساسي للانضغاط. يتم التحكم في الانضغاط بشكل أساسي بواسطة الانتفاخ والقلب الداخلي.

إذا كانت ارتفاع الانتفاخ الحر والارتفاع المثبت معروفين، فيمكن حساب الانضغاط البعدي الاسمي كالتالي:

الانضغاط (٪) = (ارتفاع الانتفاخ الحر - ارتفاع الانتفاخ المثبت) / ارتفاع الانتفاخ الحر × 100

لا يحدد هذا الحساب قوة الإغلاق ولا يؤكد أن نسبة ضغط معين ملائمة.

قيم:

• المادة الأساسية
• كثافة القلب
• حجم البصلة
• الفجوة المثبتة
• قوة الإغلاق
• الاستعادة بعد الفتح
• الدورة الحرارية
• تباين الفجوة حول المعدة

تطبيقات أبواب الأفران الصناعية

يمكن استخدام حشية باب فرن ذات ذيل مزدوج حيث يوفر الباب أو الإطار أسطح تثبيت على كلا جانبي مسار الإحكام.

تشمل التطبيقات المحتملة ما يلي:

• أبواب أفران الدفعات
• لوحات الوصول لأفران الطلاء المسحوق
• أبواب الأفران التي يمكن دخولها
• أغطية أفران التجفيف
• أبواب أفران المعالجة الحرارية
• لوحات فحص أفران السيور الناقلة
• فتحات الوصول لأفران المعالجة الحرارية

للحصول على خيارات أوسع للمواد والاستبدال، راجع Industrial Oven Door Tadpole Gasket Guide .

تطبيقات أبواب الأفران والصقالة

بالنسبة لأبواب الأفران والأقمان، يجب اختيار الغطاء والقلب وفقًا لدرجة الحرارة والتعرض الميكانيكي عند خط الإحكام الفعلي.

قد تساعد الذيول المزدوجة في التثبيت، لكنها لا تزيد من قدرة تحمل النسيج أو القلب لدرجات الحرارة.

تحقق من:

• تسرب الغاز الساخن
• الحرارة الإشعاعية
• ملامسة حافة المادة المقاومة للحرارة
• تمدد إطار الباب
• الاحتكاك الميكانيكي
• درجة حرارة صفيحة الاحتجاز
• تمدد المثبتات

راجع Furnace Door Tadpole Gasket Selection Guide لاعتبارات الغطاء والقلب في درجات الحرارة العالية.

تطبيقات المجاري، والمخامد، ولوحات الوصول

يمكن أيضًا النظر في استخدام المقاطع ذات الذيل المزدوج للمجاري والمخامد ولوحات الوصول القابلة للفك حيث توفر المعدة أسطح تثبيت على كلا جانبي مسار إحكام مركزي.

لهذه التطبيقات، حدد:

• فرق الضغط
• تركيب غاز العملية
• الاهتزاز
• حركة اللوحة
• تكرار الفتح
• التسرب المسموح به
• طريقة التركيب

لا ينبغي وصف حشية التادبول المصنوعة من القماش بأنها محكمة الغاز أو مصنفة للضغط بدون التحقق المناسب على مستوى المعدات.

حشيات إطار الصورة ذات الذيل المزدوج وعديمة النهاية

يمكن أيضًا تصنيع مقطع ذو ذيل مزدوج في تجميع مغلق الإطار مستطيل، أو مربع، أو دائري، أو مخصص.

بالنسبة للإطار المُشَكَّل، يجب أن يحدد الرسم:

• مرجع أبعاد الإطار
• اتجاه البصلة
• اتجاه الذيل الأيمن والأيسر
• أنصاف أقطار الزوايا
• موقع الوصلة
• التحكم في التواء المقطع
• ترتيب التثبيت على جميع الجوانب

راجع دليل حشيات التادبول ذات الإطار الصوري عديم النهاية لمعرفة مواصفات الإطار، والزوايا، والوصلات.

حشيات التادبول ذات الذيل المزدوج البديلة

قد تكون الحشية القديمة ذات الذيل المزدوج ممطوطة، أو مضغوطة، أو ممزقة. لا تقم بنسخ أبعادها البالية دون قياس المعدات أيضًا.

سجل:

• ارتفاع البصلة الحر حيث يمكن تحديده
• عرض البصلة
• عرض الذيل الأيسر
• عرض الذيل الأيمن
• إجمالي عرض المقطع
• سمك الذيل
• تركيب القلب
• مادة الغطاء
• فجوة المعدات المغلقة
• مواضع لوحات التثبيت
• تباعد عناصر الربط
• مسار الحشية الإجمالي

استخدم دليل قياس استبدال حشيات التادبول لتثبيت أبعاد العينة القديمة والمعدات.

عملية تطوير المُصنِّع الأصلي للمعدات

تدعم BSTFLEX التطوير المخصص المستند إلى الرسومات من خلال خدمة تصنيع حشوات شرغوف مخصصة الخاصة بها.

يتضمن نموذج تطوير الذيل المزدوج النموذجي ما يلي:

1. مراجعة التطبيق ودرجة الحرارة
2. مراجعة المقطع العرضي للمعدات
3. تأكيد موضع الانتفاخ
4. تأكيد أبعاد الذيل الأيمن والأيسر
5. مراجعة نظام التركيب والتثبيت
6. اختيار الغطاء والقلب
7. تصنيع النموذج الأولي
8. تقييم ملاءمة العملاء والانضغط
9. اعتماد الرسم أو العينة
10. توريد الإنتاج

قائمة التحقق من فحص النموذج الأولي

قائمة التحقق من طلب عرض الأسعار (RFQ) لحشوة شرغوف ذات ذيل مزدوج

الأسئلة الشائعة

ما هي حشوة ذيل الشرغوف المزدوجة؟

إنها حشوة ذات انتفاخ وذيل تتكون من انتفاخ إحكام واحد قابل للانضغط وذيلي تثبيت مسطحين يمتدان من الجانبين المتقابلين للانتفاخ.

هل حشوة الذيل المزدوج هي نفسها حشوة الانتفاخ المزدوج؟

لا. تحتوي حشوة الذيل المزدوج على انتفاخ واحد وذيلي تثبيت. بينما تحتوي حشوة الانتفاخ المزدوج على انتفاخي إحكام.

هل يجب أن يكون كلا الذيلين بنفس العرض؟

لا. يمكن أن يكون الذيلان متساويين أو مصنعين بأبعاد مختلفة وفقًا لترتيب التثبيت. ويجب إظهار كلا العرضين بشكل منفصل على الرسم.

هل يمكن أن يحتوي كلا الذيلين على فتحات تثبيت؟

نعم، عندما يتطلب تصميم المعدات وجود فتحات. يجب تحديد قطر الفتحة، والمسافة بين الفتحات، والمسافة عن الحافة، والعلاقة بالانتفاخ قبل الإنتاج.

هل يمكن تصنيع حشوة الذيل المزدوج كإطار متصل بدون نهاية؟

نعم. يمكن تصنيع المقطع العرضي للذيل المزدوج على شكل إطار مغلق مستطيل أو دائم أو مخصص، وذلك برهن مراجعة المادة، والزوايا، والوصلات، والشكل الهندسي.

هل يمكن لـ BSTFLEX إعادة إنتاج حشوة ذيل مزدوج حالية؟

نعم. يمكن أن تبدأ عملية التطوير من رسم مقطع عرضي، أو عينة مادية، أو قياسات المعدات. يجب تعزيز الحشية التالفة بالأبعاد الفعلية للفجوة والتركيب.

ما هو القلب الأفضل لحشية ذات ذيل مزدوج؟

لا يوجد قلب واحد يعتبر الأفضل عالمياً. توفر هياكل الألياف الزجاجية، أو الحبال، أو السيراميك، أو الفولاذ المقاوم للصدأ، أو الشبكة المجوفة، أو Inconel خصائص ضغط وتعزيز مختلفة. يعتمد الاختيار على التطبيق الفعلي.

اطلب حشية شراغف ذات ذيل مزدوج مخصصة

تُصنِّع BSTFLEX حشوات شرغوفية ذات ذيل مزدوج، موانع تسرب شرغوفية ذات ذيلين، ومقاطع حشوات ذات انتفاخ أوسط مخصصة لمشاريع المعدات الأصلية ومشاريع الاستبدال الصناعية.

أرسل الرسم المقطعي الذي يوضح الانتفاخ، والذيلين، والعرض الإجمالي وترتيب التركيب. قم تضمين درجة حرارة التشغيل، والفجوة المغلقة، والطول المطلوب، والكمية، ومعلومات العينة المتاحة.

بالنسبة للمقاطع غير المتماثلة، حدد الجانب الساخن، والجانب البارد، والذيل الأيسر، والذيل الأيمن، واتجاه التركيب بوضوح على الرسم.

اتصل بـ BSTFLEX للحصول على عرض سعر لحشوة شرغوفية مخصصة ذات ذيل مزدوج.
