مصنع متخصص في تصنيع وصلات التمدد النسيجية المخصصة لأنظمة مجاري الهواء الصناعية

نادراً ما تعمل أنظمة مجاري الهواء الصناعية في ظل ظروف متطابقة. إذ يمكن أن تختلف أبعاد المجاري، ودرجة حرارة الغاز، والضغط، والحركة، وحمل الجسيمات، والتعرض للمواد الكيميائية، وتصميم المعدات اختلافاً كبيراً من منشأة إلى أخرى. ولهذا السبب، فإنوصلة تمدد قماشية مصممة خصيصًاينبغي تصميمها بناءً على بيانات التشغيل الفعلية بدلاً من اختيارها فقط بناءً على الحجم الاسمي للقناة.

شركة بي إس تي فليكس للتصنيعوصلات تمدد مصنوعة من نسيج غير معدني حسب الطلبتُستخدم هذه الأنابيب في تهوية الهواء الساخن الصناعي، وأنظمة العادم، وغازات المداخن، وغازات العمليات. ويمكن إنتاجها بأشكال دائرية، ومستطيلة، ومربعة، وأخرى غير قياسية، وفقًا لرسومات العميل، وأبعاد الوصلات الموجودة، وظروف تشغيل المشروع.

يشمل نطاق تصنيعنا الأحزمة المرنة، والهياكل النسيجية متعددة الطبقات، والوصلات المعزولة، ووصلات التمدد البديلة، والتجميعات المصنعة بالكامل لمعدات الشركات المصنعة الأصلية، والتركيبات الجديدة، ومشاريع الصيانة، واستبدال المعدات أثناء توقف المصانع.

فواصل تمدد نسيجية مبنية حول نظام القنوات

وصلة التمدد النسيجية ليست مجرد قطعة من نسيج مقاوم للحرارة العالية مثبتة بين شفتين. في نظام مجاري الهواء الصناعية، يجب أن يتوافق الجزء المرن مع المعدات المحيطة به، وأن يستوعب الحركة المطلوبة، وأن يحافظ على إحكام الإغلاق والأداء الحراري المناسبين.

قد يتطلب التصميم مراعاة ما يلي:

• الضغط والتمدد المحوري
• الإزاحة الجانبية الأفقية والرأسية
• الحركة الزاوية
• حركة متعددة الاتجاهات مشتركة
• دورات حرارية
• اهتزاز المعدات
• ضغط القناة إيجابي أو سلبي
• التعرض للغاز الساخن
• الرطوبة والمكثفات الكيميائية
• الغبار والرماد المتطاير والجسيمات الكاشطة
• عدم محاذاة التركيب

تقوم شركة BSTFLEX بتقييم هذه الظروف قبل تحديد نظام المواد المرنة، والهندسة، وترتيب العزل، وبنية التثبيت.

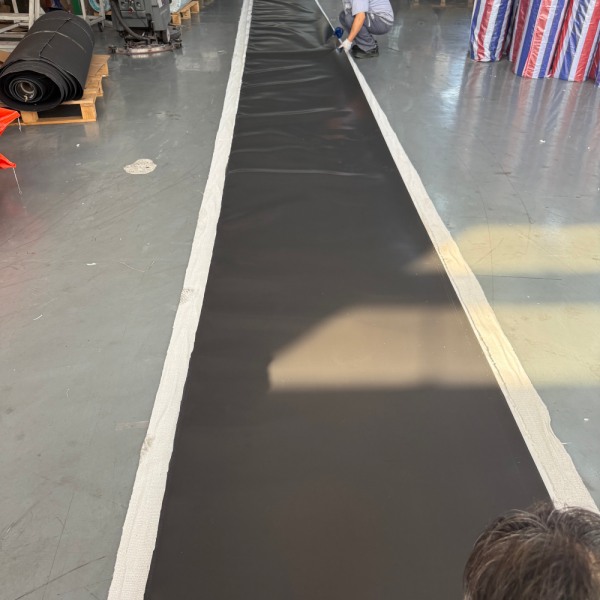

قدرات التصنيع حسب الطلب

غالبًا ما تتميز وصلات التمدد الصناعية بأبعاد ومتطلبات تشغيل لا تتوافق مع المنتجات القياسية في الكتالوج. تدعم BSTFLEX التصنيع المخصص للمشاريع، سواء للمعدات الجديدة أو تطبيقات الاستبدال.

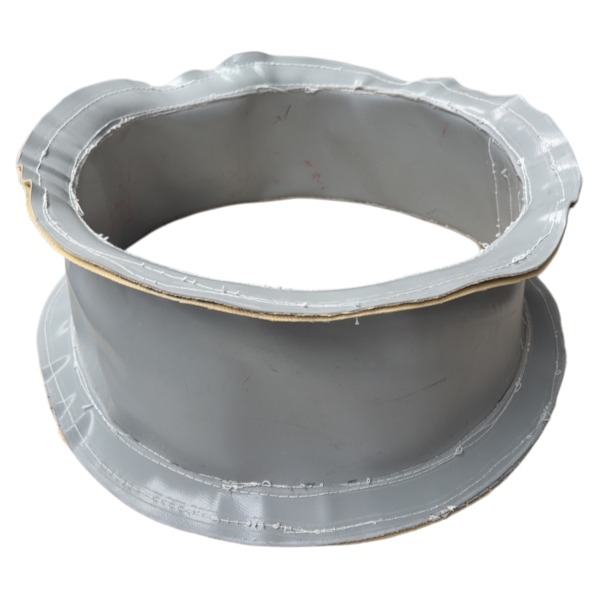

وصلات تمدد قماشية دائرية

تُستخدم وصلات التمدد النسيجية الدائرية بشكل شائع في القنوات الأسطوانية، ووصلات المراوح، وأنظمة العادم، وخطوط هواء العمليات.

بالنسبة للوصلات الدائرية المصممة حسب الطلب، تشمل البيانات الهندسية عادةً قطر القناة، والمسافة بين وجهي الوصلة، والحركة، ودرجة حرارة التشغيل، والضغط، ونوع الوسط المستخدم. وبذلك، يمكن تصميم البنية المرنة بما يتناسب مع التركيب الفعلي بدلاً من الاعتماد على القطر فقط.

يمكن توفير التصاميم الدائرية على شكل أحزمة مرنة أو كمجموعات حسب ترتيب القنوات الموجودة لدى العميل.

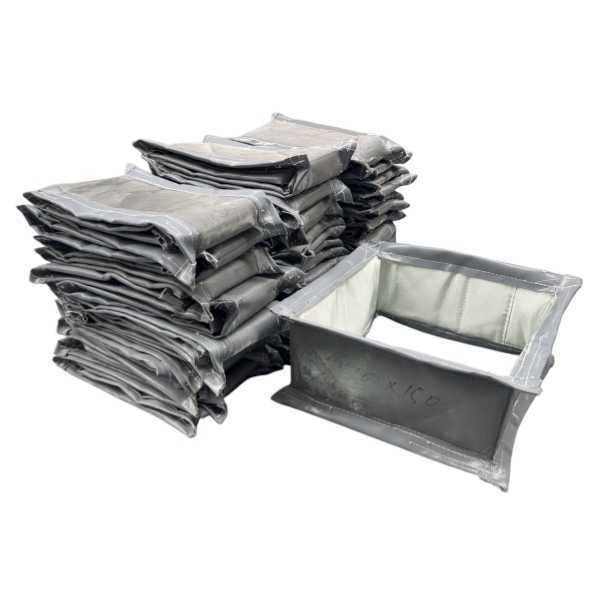

تصنيع وصلات التمدد القماشية المستطيلة

تستخدم الغلايات الكبيرة والأفران وأنظمة معالجة الهواء ومعدات توليد الطاقة ومصانع المعالجة بشكل متكرر قنوات تهوية مستطيلة الشكل.

أوصلة تمدد قماشية مستطيلةيتطلب الأمر اهتماماً خاصاً بهندسة الزوايا لأن الزوايا الأربع والجوانب المستقيمة تستجيب بشكل مختلف مع تحرك القناة.

بالنسبة للتطبيقات المستطيلة، يقوم برنامج BSTFLEX بتقييم ما يلي:

• عرض وارتفاع القناة
• طول الوجه إلى الوجه
• الحركة الجانبية الأفقية
• الحركة الجانبية العمودية
• الضغط والتمدد المحوري
• بناء الزاوية
• أبعاد الشفة
• تكوين البطانة الداخلية
• اتجاه تدفق الغاز
• ضغط التشغيل

للحصول على مناقشة هندسية مفصلة، ​​راجع دليلنا إلىوصلات تمدد قماشية مستطيلة الشكل لأنظمة مجاري الهواء الصناعية.

أنظمة المواد لوصلات التمدد النسيجية المخصصة

لا يوجد نوع واحد من الأقمشة مناسب لجميع وصلات التمدد الصناعية. يعتمد اختيار المواد على الوظيفة التي يجب أن تؤديها كل طبقة داخل التركيبة الكاملة.

قماش الألياف الزجاجية

يمكن أن توفر المنسوجات المصنوعة من الألياف الزجاجية تعزيزًا ومقاومة حرارية في العديد من تطبيقات القنوات الصناعية. ويمكن تقييم أنواع النسيج والأوزان والمعالجات السطحية المختلفة وفقًا للمتطلبات الميكانيكية والحرارية للوصلة.

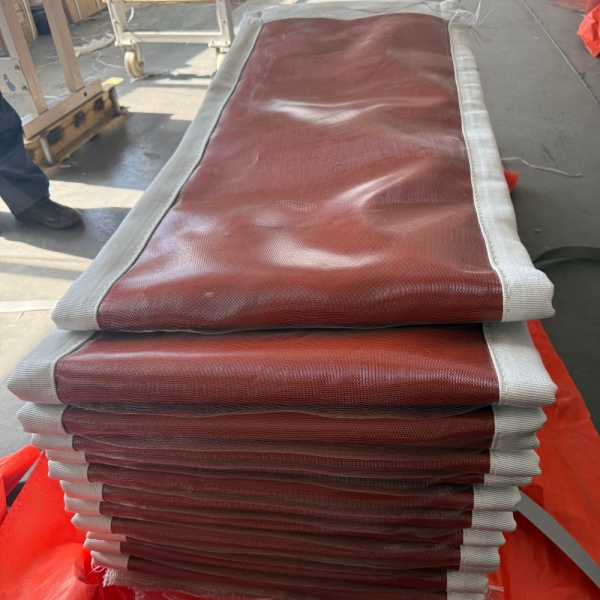

قماش مطلي بالسيليكون

يمكن النظر في استخدام الألياف الزجاجية المطلية بالسيليكون عندما تكون المرونة ومقاومة البيئة وأداء منع التسرب مهمة ضمن نطاق درجة الحرارة المناسب للبناء المختار.

نسيج مصنوع من مادة PTFE

يمكن دمج المواد القائمة على مادة PTFE حيث يتطلب العنصر المرن مقاومة لوسائط المعالجة العدوانية أو طبقة مناسبة لإحكام إغلاق الغاز.

نسيج السيليكا

بالنسبة للبيئات الحرارية الصعبة، يمكن اعتبار نسيج السيليكا جزءًا من نظام متعدد الطبقات حيث يتطلب التعرض لدرجات حرارة أعلى حماية حرارية إضافية.

تقوم شركة BSTFLEX بتصنيع ومعالجة مجموعة واسعة منأقمشة مقاومة للحرارة العاليةمما يسمح بتقييم حزمة المواد المرنة وفقًا للتطبيق بدلاً من التعامل مع حزام القماش كمكون عام.

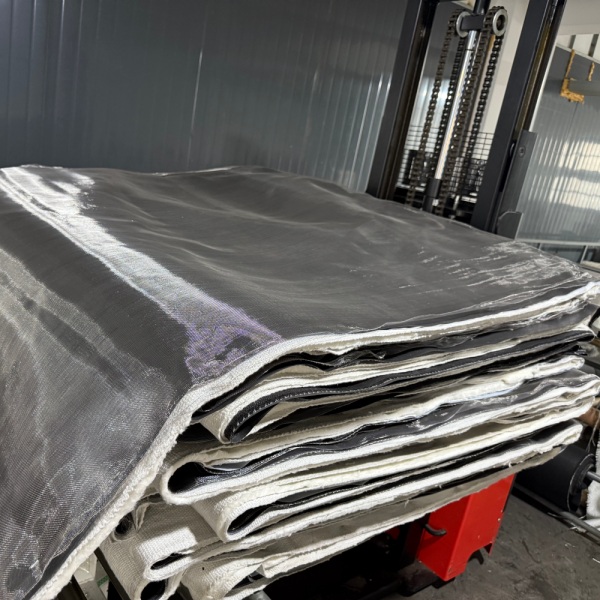

لماذا غالباً ما يكون البناء متعدد الطبقات ضرورياً؟

قد يتطلب تطبيق قنوات صناعية معقدة استخدام عدة مواد تعمل معًا بدلاً من استخدام نسيج واحد يؤدي كل وظيفة.

يمكن تصميم وصلة تمدد متعددة الطبقات بحيث توفر المكونات المختلفة ما يلي:

• إحكام إغلاق الغاز
• التعزيز الميكانيكي
• العزل الحراري
• حماية من درجات الحرارة العالية
• مقاومة المواد الكيميائية
• الحماية من التآكل

يجب تحديد تسلسل الطبقات بدقة بناءً على ظروف العملية. ولا تكفي درجة حرارة الغاز القصوى وحدها لتحديد وصلة التمدد بالكامل.

وصلات تمدد نسيجية مقاومة لدرجات الحرارة العالية

تتطلب أنظمة مجاري الهواء ذات درجات الحرارة العالية أكثر من مجرد اختيار نسيج ذي تصنيف حراري منشور.

ينبغي على الشركة المصنعة لوصلات التمدد أن تفهم درجة حرارة التشغيل العادية بالإضافة إلى ظروف الحد الأقصى أو ظروف الاضطراب، ومدة التعرض، وسرعة الغاز، وترتيب العزل، ودرجة الحرارة التي تصل فعليًا إلى كل طبقة من العنصر المرن.

في بعض التطبيقات، يمكن لطبقات العزل والحماية الداخلية من الأسطح الساخنة أن تقلل من الحمل الحراري الذي يصل إلى مواد الختم والتقوية الخارجية.

بإمكان BSTFLEX تقييم الهياكل المقاومة لدرجات الحرارة العالية باستخدام مزيج من المنسوجات التقنية والأقمشة المطلية.نسيج السيليكا عالي الحرارة بنسبة 96%، وعزل المكونات الواقية وفقًا لمتطلبات المشروع.

وصلات تمدد نسيجية لقنوات غازات المداخن

يمكن لأنظمة غازات المداخن أن تعرض وصلة التمدد لمزيج من الحرارة والرطوبة والمواد الكيميائية والمواد الجسيمية والتدوير الحراري المستمر.

قد تشمل نقاط التثبيت النموذجية ما يلي:

• قنوات الغلاية
• توصيلات سخان الهواء المسبق
• روابط مشجعي التجنيد المُستحثة
• مجاري جهاز الترسيب الكهروستاتيكي
• أنظمة تجميع الأكياس
• أنظمة إزالة الكبريت من غازات المداخن
• فرش التنظيف
• اتصالات المكدس
• قنوات العادم الصناعية

في هذه التطبيقات، قد تكون كيمياء الغاز وظروف الجسيمات بنفس أهمية درجة الحرارة. وقد يلزم وجود بطانة واقية أو أي حماية داخلية أخرى في حال تعرض العنصر المرن لهجوم مباشر من سرعة الغاز العالية أو الجسيمات الكاشطة.

أنظمة مجاري الهواء ذات الضغط الإيجابي والسلبي

يجب تضمين بيانات الضغط عند طلب وصلة تمدد مخصصة.

تعمل بعض القنوات الصناعية تحت ضغط موجب، بينما قد تعمل أنظمة السحب المستحث والعادم تحت ضغط سالب. تؤثر هذه الظروف على كيفية تصرف العنصر المرن أثناء التشغيل.

يرجى تحديد كل من ضغط التشغيل العادي وضغط التصميم أو الضغط الأقصى إن أمكن. كما يجب تحديد وحدة الضغط بوضوح على الرسم أو طلب عرض الأسعار.

الحركة عنصر أساسي في التصميم، وليست فكرة لاحقة.

أحد الأسباب الرئيسية لاستخدام وصلة التمدد النسيجية هو قدرتها على استيعاب الحركة مع فرض قوى رد فعل منخفضة نسبيًا على مجاري الهواء المجاورة.

ومع ذلك، فإن القول بأن وصلة التمدد "مرنة" لا يكفي للتصنيع.

ينبغي أن يحدد طلب تقديم العروض الحركة المطلوبة رقمياً كلما أمكن ذلك:

بالنسبة للمشاريع التي لم يتم فيها تحديد بيانات الحركة بعد، يجب على مهندس نظام القنوات تحديد النمو الحراري المتوقع وإزاحة المعدات قبل اختيار الوصلة النهائية.

وصلات تمدد نسيجية بديلة

لا يتوفر رسم أصلي لوصلة التمدد في كل مشروع استبدال.

بإمكان شركة BSTFLEX تقييم متطلبات الاستبدال باستخدام المعلومات المتاحة حول الأبعاد والتشغيل. وبحسب المشروع، قد تتضمن المعلومات المرجعية المفيدة ما يلي:

• صور فواصل التمدد الحالية
• الأبعاد الكلية للقناة
• القياس وجهاً لوجه
• أبعاد الشفة
• حجم وتباعد فتحات البراغي
• أبعاد الحزام الحالية
• ترتيب البطانة الحالي
• معلومات المواد
• درجة حرارة التشغيل العادية والقصوى
• ضغط
• وسيط المعالجة
• الحركة المطلوبة

يمكن أن تكون العينة المادية مفيدة أيضًا لبعض مشاريع الاستبدال، لا سيما عندما يكون من الصعب توثيق العنصر المرن الحالي أو هندسة التثبيت.

شركة متخصصة في تصنيع وصلات التمدد النسيجية حسب الطلب لمشاريع مصنعي المعدات الأصلية.

تختلف متطلبات الشركات المصنعة للمعدات الأصلية عن متطلبات عمليات الاستبدال للصيانة لمرة واحدة. قد تتطلب الشركات المصنعة للمعدات أبعادًا قابلة للتكرار، وهياكل مواد محددة، والتحكم في الرسومات، ومتطلبات التعبئة والتغليف، واتساق الإنتاج عبر طلبات متعددة.

تدعم شركة BSTFLEX تصنيع المعدات الأصلية وتصنيع المشاريع للعملاء الصناعيين الذين يحتاجون إلى مكونات نسيجية حرارية مخصصة ووصلات تمدد غير معدنية.

يمكن أن يشمل دعم التصنيع ما يلي:

• الإنتاج وفقًا لرسومات العميل
• تطوير النموذج الأولي
• التخصيص القائم على العينات
• دعم اختيار المواد
• أبعاد وهندسة مخصصة
• متطلبات العلامات التجارية الخاصة والتعبئة والتغليف الخاصة
• إنتاج متكرر لمشاريع تصنيع المعدات الأصلية

تطبيقات في أنظمة مجاري الهواء الصناعية

يمكن النظر في استخدام وصلات التمدد المصنوعة من القماش حسب الطلب في أي مكان يلزم فيه إدارة الوسائط الغازية والحركة الحرارية واهتزاز المعدات في مجاري الهواء الصناعية ذات الضغط المنخفض.

ما الذي يجب أن يتضمنه رسم وصلة التمدد النسيجية؟

يساهم الرسم الهندسي الواضح في تقليل وقت إعداد عروض الأسعار ويساعد على منع الافتراضات الخاطئة أثناء التصنيع.

حيثما أمكن، قم بتضمين ما يلي:

• قطر القناة أو عرضها × ارتفاعها
• البعد وجهاً لوجه
• عرض وسمك الشفة
• قطر فتحة البرغي
• تباعد فتحات البراغي
• اتجاه التدفق
• أبعاد البطانة الداخلية
• ترتيب العزل
• اتجاه الحركة
• اتجاه التركيب

بالنسبة للوصلات المستطيلة، تُعدّ المناظر الأمامية والجانبية مفيدة بشكل خاص. يُفضّل استخدام ملفات التصميم بمساعدة الحاسوب (CAD) أو ملفات PDF ذات الأبعاد للتكوينات المعقدة.

البيانات الهندسية المطلوبة للحصول على عرض سعر

إن إرسال بيانات التشغيل الكاملة يسمح للشركة المصنعة بتقييم وصلة التمدد كمكون هندسي بدلاً من الاكتفاء بالإشارة إلى أبعادها فقط.

لماذا تختار وصلات التمدد النسيجية المصممة حسب الطلب من شركة BSTFLEX؟

تجمع تقنية BSTFLEX بين معالجة المنسوجات التقنية وإمكانية التصنيع حسب الطلب لتطبيقات الحماية الحرارية الصناعية. وهذا مفيد بشكل خاص لوصلات التمدد النسيجية لأن العنصر المرن نفسه جزء هندسي بالغ الأهمية في التركيب.
