اختيار لفافة لحام الألياف الزجاجية للكابلات والخراطيم المثبتة

في خلية لحام عاملة، نادراً ما يحتوي الخرطوم أو الكابل على طرف حر ينتظر غلافاً أنبوبياً. يتم تركيب موصلاته، وتثبيت مسار أقرب جزء إلى اللحام غالباً ما يكون الأقل سهولة في الوصول إليه. يمكن وضع غلاف من الألياف الزجاجية مفتوح الجانب حول هذا التجميع الموجود، شريطة أن تتناسب طريق إغلاقه وأن يظل القسم المحمي مغطى أثناء الحركة.

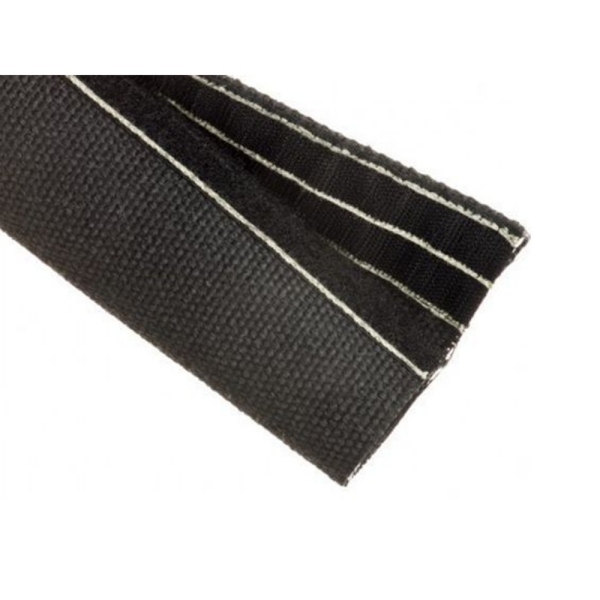

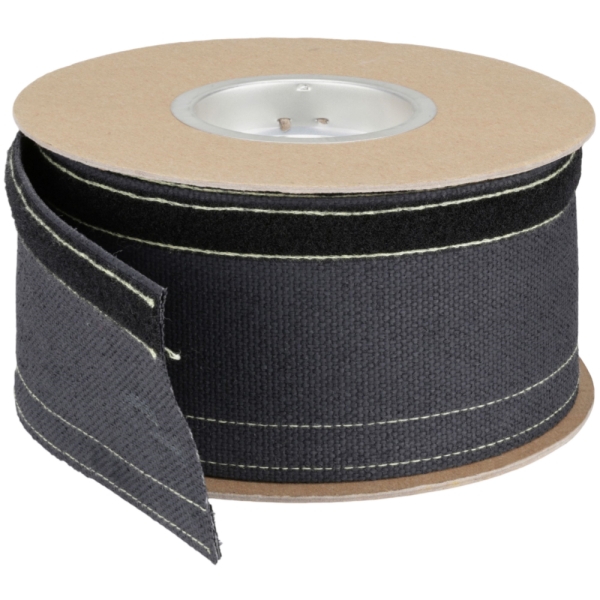

BSTFLEX's غلاف لحام من الألياف الزجاجية المطلي باللون الأسوديُوَصَف بقاعدة نسيجية من الألياف الزجاجية، وطلاء عالي الحرارة، وإغلاق بخطاف وحلقة. يُدرج المنتج لحماية الكابلات والخراطيم من شرار اللحام وتناثره وكذلك تآكل الاحتكاك. الفحوصات أدناه مخصصة لاختيار الغلاف على المسار المُركَّب، بدلاً من افتراض أن القطر الاسمي وحده يُحدد الملاءمة.

حدد مواقع التعرض قبل اختيار الطول

التقط صورة للخرطوم أو الكابل في وضع العمل العادي وأخرى عند حدود الحركة. حدد نقطة اللحام، والاتجاه المحتمل للشرار والتناثر، وأي مكان ينجرف فيه الخط عبر الدعم. حدد الأقواس والمفاصل ونقط الخدمة التي يجب أن تظل سهلة الوصول. يجب أن يتبع الطول المغطى التجميع المُوَجَّه، بما في ذلك الانحناءات والحركة، وليس فقط مسافة الخط المستقيم بين علامتين.

بالنسبة لروبوت أو تركيب متحرك، تحقق من وضع الغلاف خلال دورة العمل كاملة. يمكن أن يتحرك قطة قصيرة بعيداً عن النقطة المعرضة؛ وقد يتجمع قطة أطول ضد المشبك. اذكر المكان الذي يجب أن ينتهي فيه كل طرف وما إذا كان يجب إزالة أحد الطرفين للفحص. حافظ على خلو الغلاف من الأجزاء التي تتطلب تهوية أو وصول روتيني وفقاً لتصميم المعدات.

قس مقاس الإغلاق وليس فقط قطر الخرطوم

قس المحيط الخارجي أو أقصى غلاف خارجي للتجميع النهائي حيث سيستقر الغلاف. إن مجموعة مكونة من سلكي لحام وخرطوم ليست دائرية بالضرورة، لذا يمكن أن يكون القطر الفردي مضللاً. لاحظ نقاط التفرع، والوصلات، والأغطية الواقية، وأي زيادة موضعية في الحجم ستظل أسفل الغلاف.

تُدرج صفحة المنتج مقاسات الأكمام الاسمية من 25 إلى 102 مم. اطلب الحجم المغلق القابل للاستخدام أو نطاق المحيط للتصميم المقترح، بما في ذلك تداخل الإغلاق الخاص به. لا يوضح الحجم الاسمي مقدار مساحة الخطاف والحلقة التي تظل متداخلة حول حزمة غير منتظمة. تأكد من أن الغلاف يُغلق بشكل آمن دون عصر الخرطوم دون نصف قطر الانحناء المسموح به أو الضغط على موصل الكابل.

خطط لوضعية الإغلاق

تتيح الفتحة الجانبية تركيب الغلاف دون فصل التجميع. ضع موضع الإغلاق حيث يمكن الوصول إليه للتركيب والخدمة، وحيثما يسمح المسار، بعيداً عن المسار المباشر للشرار والتناثر المتساقط. افحص التماس بأكمله بعد الإغلاق؛ فالفتحات عند الانحناءات أو نقاط التفرع تترك الخط الأساسي مكشوفاً.

على المعدات المتحركة، افحص ما إذا كان الإغلاق يحتك بقوس أو يمس حافة مجاورة. أكد موضعه مرة أخرى عند نهايتي الحركة. التجربة القصيرة على الآلة تكون أكثر فائدة من عينة مسطحة، لأن شكل الغلاف المغلق وموضع التماس يتغيران مع المسار.

طابق الاختبار مع الخطر

شرار اللحام، والتناثر الأثقل، والخبث الساخن، والحرارة الإشعاعية الثابتة، والتآكل هي تعرضات مختلفة. أعطِ المورد وصفاً للعملية، والمسافة واتجاه الخط، والمدة المتوقعة للتلامس. تتضمن صفحة المنتج أرقام درجات الحرارة، ولكن يجب التحقق من التطبيق المحدد مقابل بيانات الاختبار الحالية للمادة والطلاء الدقيق الذي يتم توريده. لا تستخدم درجة حرارة غاز اللحام أو درجة حرارة شرارة لفترة وجيزة كدرجة حرارة مستمرة لتجميع الغلاف الكامل.

إذا كان الخط خرطوم هيدروليكياً، فتأكد من أن الغلاف لا يخفي تلفاً يجب فحصه بموجب إجراء صيانة المعدات. إنه غطاء وقائي خارجي ولا يغيّر معدل ضغط الخرطوم. إذا كان ملامسة السوائل أو السحب المتكرر متوقعاً، حدد السائل والسطح المقابل حتى يمكن اختبار العينة المقترحة في ظل ظروف تمثيلية.

استخدم غلافاً للخط وبطانية لمنطقة العمل

يحمي الغلاف جانبي الفتحة مساراً محدداداً للخرطوم أو الكابل. عندما تحتاج مساحة عمل أكبر، أو وجه آلة مجاور، أو فتحة مؤقتة إلى الحماية، افحص حماية منطقة اللحام واللحام بالقصدير المنتجات بشكل منفصل. يعالج الشكلان هندسات تغطية مختلفة ويجب تحديدهما بشكل مستقل.

ما يجب إرساله للحصول على عينة وتقدير سعر

• صور فوتوغرافية أو رسم للمسار المثبت وحركته الكاملة.
• القطر الأقصى أو المحيط الأقصى للخرطوم المغطى أو حزمة الكابلات.
• الطول المغطى مقيساً على طول المسار، بالإضافة إلى المواضع النهائية المطلوبة.
• موضع الإغلاق المفضل والمساحة المتاحة للغلاف النهائي.
• عملية اللحام، واتجاه الشرر أو التناثر، والتعرض لدرجات الحرارة ونقاط التآكل.
• الكمية المطلوبة، وطول القطعة، ومعايير الفحص وأي طريقة اختبار إلزامية.

أرسل تلك التفاصيل عبر صفحة منتج غلاف لحام الألياف الزجاجية. اطلب عينة بالحجم المغلق المقترح، وتأكد من بناء النسيج والطلاء، وتحقق من تعشيق الإغلاق والتغطية على المعدات الفعلية قبل الموافقة على الطلب.
